鼓式制动器刹车蹄组件结构设计

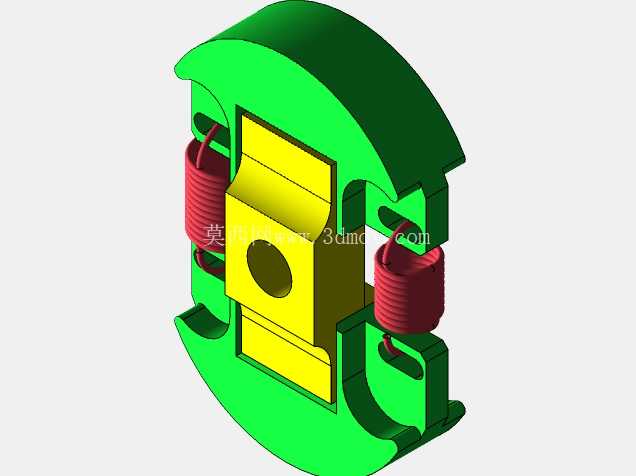

　　鼓式制动器的刹车蹄组件，是商用车、重载工程车辆轮边制动系统的核心执行部件，整套装配结构直接决定制动效能的稳定性与摩擦副的贴合均匀度。从实际装车场景来看，这类蹄片组件多用于载重卡车、低速工程车辆、部分老式乘用车辆的后轮制动回路，依靠蹄片外弧面贴合制动鼓内壁产生摩擦力矩，实现车辆减速或驻车锁止。整套组件的结构设计围绕摩擦受力均匀、回位可靠、安装适配性三个核心目标展开，从三维结构上可以看到，两片对称布置的弧形蹄片基体采用半开式C型截面设计，外弧面预留摩擦衬片的安装贴合面，基体中部设置带通孔的连接凸台，用于匹配制动凸轮或者制动分泵的推力输入端，蹄片两端的弧形缺口则对应支撑销的安装位，保证蹄片在受推力时可以绕支撑销做定轴转动，均匀向外张开贴合制动鼓内壁。

　　蹄片之间对称布置的回位弹簧，采用圆柱螺旋拉伸结构，弹簧两端挂钩直接卡入蹄片基体预设的挂接孔内，当制动推力解除时，弹簧的回拉力可以快速将两片蹄片拉回初始位置，避免摩擦衬片与制动鼓长期拖磨造成异常磨损、温升过高的问题。在设计过程中，首先要确定的是蹄片的包角参数，常规鼓式制动蹄的包角控制在100度到120度之间，包角过大会导致制动过程中蹄片受力不均，容易出现衬片局部偏磨，包角过小则会降低摩擦接触面积，导致单位面积压力过大，缩短衬片使用寿命。蹄片基体的截面厚度需要根据额定制动扭矩核算，既要保证受推力张开时的结构刚度，避免蹄片变形导致衬片贴合不良，也要控制整体重量，降低轮边簧下质量。安装边界方面，蹄片组件的整体外轮廓直径需要匹配对应车型的制动鼓内径，常规适配4吨级车桥的刹车蹄组件，外弧面直径在320mm左右，两片蹄片收拢状态下的最大外轮廓与制动鼓内壁预留0.2mm到0.5mm的间隙，既保证非制动状态下无拖滞，也避免间隙过大导致制动踏板行程过长。中部连接凸台的通孔尺寸需要匹配制动凸轮轴的端头直径，保证推力传递过程中无旷量，两端支撑销孔的同轴度公差需要控制在0.05mm以内，避免蹄片转动时出现卡滞。回位弹簧的刚度参数需要经过匹配计算，刚度过大会导致制动分泵需要输出更大的推力才能推开蹄片，增加制动操纵力，刚度过小则会导致回位不彻底，出现拖磨故障。

　　从结构装配逻辑来看，整套组件不需要额外的专用工装即可完成组装，先将两片蹄片对齐支撑销孔位，再将回位弹簧挂接在两侧蹄片的挂孔上，依靠弹簧的预拉力即可保持两片蹄片的初始相对位置，后续装车时直接将支撑销穿入对应孔位，连接制动凸轮输入端即可完成安装。实际使用过程中，这类刹车蹄组件的受力状态会随制动强度变化，紧急制动时制动凸轮输出的最大推力可以让蹄片对制动鼓产生数吨的正压力，因此蹄片基体的材料多采用球墨铸铁或者高强度钢板冲压焊接成型，保证足够的强度与抗疲劳性能，避免长期交变载荷下出现开裂变形。摩擦衬片通过铆钉或者高强度粘接固定在蹄片外弧面，衬片的摩擦系数需要匹配车辆的额定载荷与最高车速，避免高温下摩擦系数热衰退导致制动效能下降。

　　在三维建模过程中，需要重点验证蹄片张开过程中的运动干涉情况，模拟蹄片从初始位置到完全贴合制动鼓的全行程，确认回位弹簧在拉伸极限状态下不会与蹄片基体、周边的车桥部件发生剐蹭，同时要核算弹簧的拉伸长度是否在材料允许的弹性变形范围内，避免长期使用出现弹簧塑性变形导致回位失效。另外，蹄片表面的减重孔设计也需要兼顾刚度与减重需求，在不影响结构强度的位置开设工艺孔，既可以降低组件整体重量，也能在制动过程中起到一定的散热作用，降低摩擦副的工作温度，减少热衰退的影响。对于维修替换场景来说，这类标准化的刹车蹄组件可以直接对应特定型号的车桥，不需要额外加工即可直接替换故障件，安装时只需要保证支撑销的润滑到位，调整好蹄片与制动鼓的间隙即可恢复正常制动性能。
