带快锁手柄的可调式轴承夹持工装结构

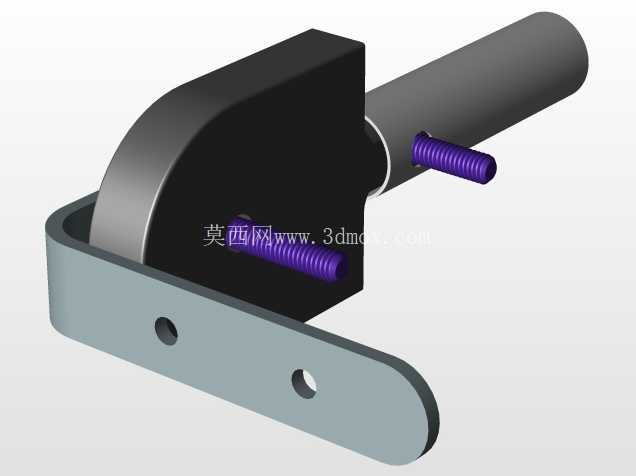

　　这款轴承夹持结构主要面向小规格深沟球轴承、微型滚动轴承的装夹定位场景，常见于小型轴承装配工位、轴承检测工装台、手动轴承压装辅助工位，也可适配小型轴类零件端部轴承的临时固定需求，替代传统台钳夹持易损伤轴承外圈的问题。从结构功能来看，主体采用L型弯折支撑座作为承载基体，弯折边预留两个沉头安装孔，可直接通过螺栓固定在工作台面或者工装基板上，安装孔的孔距适配常规15-25mm间距的工装安装孔位，不需要额外加工转接板即可完成固定。

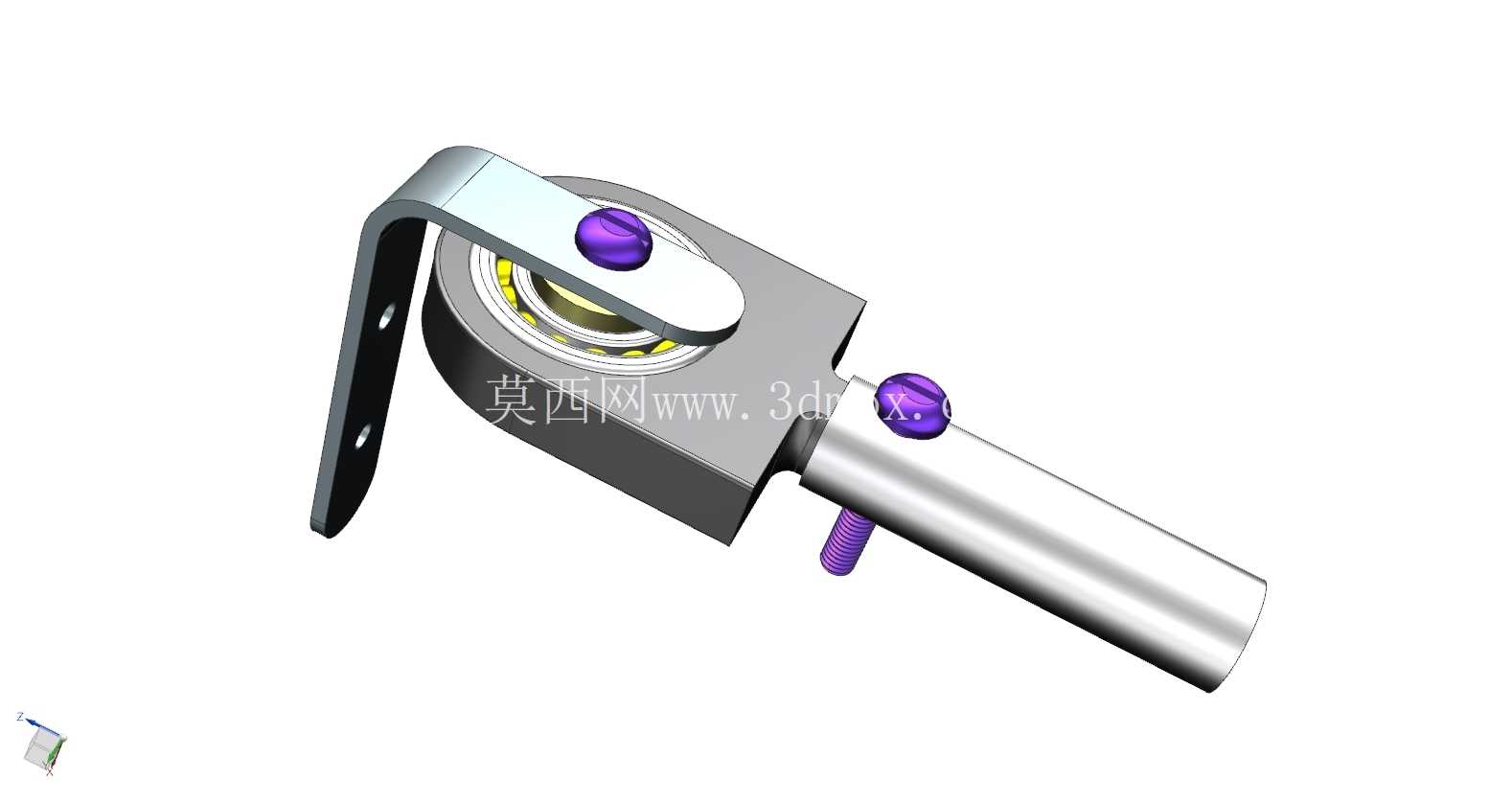

　　夹持端采用半开式圆弧卡槽设计，卡槽内径匹配对应规格轴承的外圈直径，卡槽侧壁做了0.2mm的倒角处理，避免轴承装入时刮伤外圈表面，卡槽上方设置快压式锁止压片，压片一端通过销轴铰接在支撑座上，另一端通过紫色塑料头的旋钮螺丝实现锁止，拧紧旋钮时压片会牢牢压住轴承外圈上端面，限制轴承的轴向窜动，同时不会对轴承滚动体造成额外的径向压力。侧方伸出的圆柱导向杆是这套夹持结构的可调延伸部分，导向杆上同样设置了一个紫色旋钮锁止件，可根据实际作业需求调整夹持座的伸出长度，调整行程范围在0-40mm之间，调整到位后拧紧侧方旋钮即可完成位置锁定，导向杆末端还设置了一个微调顶丝，可对夹持座的水平角度进行微小调整，适配不同倾斜角度的作业需求。

　　设计过程中优先考虑了手动操作的便捷性，所有锁止旋钮都采用大直径滚花塑料头，不需要借助扳手即可徒手完成松紧操作，适合装配工位频繁更换工件的快节奏作业需求，压片与轴承接触的端面粘贴了0.5mm厚的丁腈橡胶垫，既可以增加夹持摩擦力，也能避免金属压块直接接触轴承外圈造成压痕或者镀层损伤。从安装边界来看，整套结构收拢状态下的总长度不超过120mm，支撑座高度为65mm，最大占用安装平面尺寸为70mm*40mm，不会占用过多工作台面空间，导向杆的直径为12mm，可直接适配常规工装台上的12mm孔径安装座，不需要额外定制转接衬套。

　　实际使用过程中，先将支撑座通过安装孔固定在作业台面上，根据作业位置调整导向杆的伸出长度并锁死，扳开上方的快压压片，将待作业的轴承放入圆弧卡槽内，扣下压片后拧紧端部的旋钮螺丝即可完成轴承固定，作业完成后只需要拧松旋钮扳开压片即可取出轴承，整个装夹过程耗时不超过5秒，相比传统台钳装夹效率提升60%以上，同时因为采用了仿形卡槽设计，轴承装夹后的同轴度误差可控制在0.03mm以内，满足轴承注脂、密封圈安装、径向间隙检测等工序的定位精度要求。结构上所有金属部件都采用45号钢加工并做发黑防锈处理，锁止旋钮采用PA66加玻纤材质注塑成型，兼顾握持手感与结构强度，铰接销轴采用不锈钢材质，避免长期使用出现锈蚀卡滞的问题，整套结构没有易损件，日常只需要定期在铰接位置滴注少量润滑油即可长期稳定使用，适合小型机加工车间、装配流水线、检测实验室等多种场景使用。
