可调式管道夹持管钳结构设计

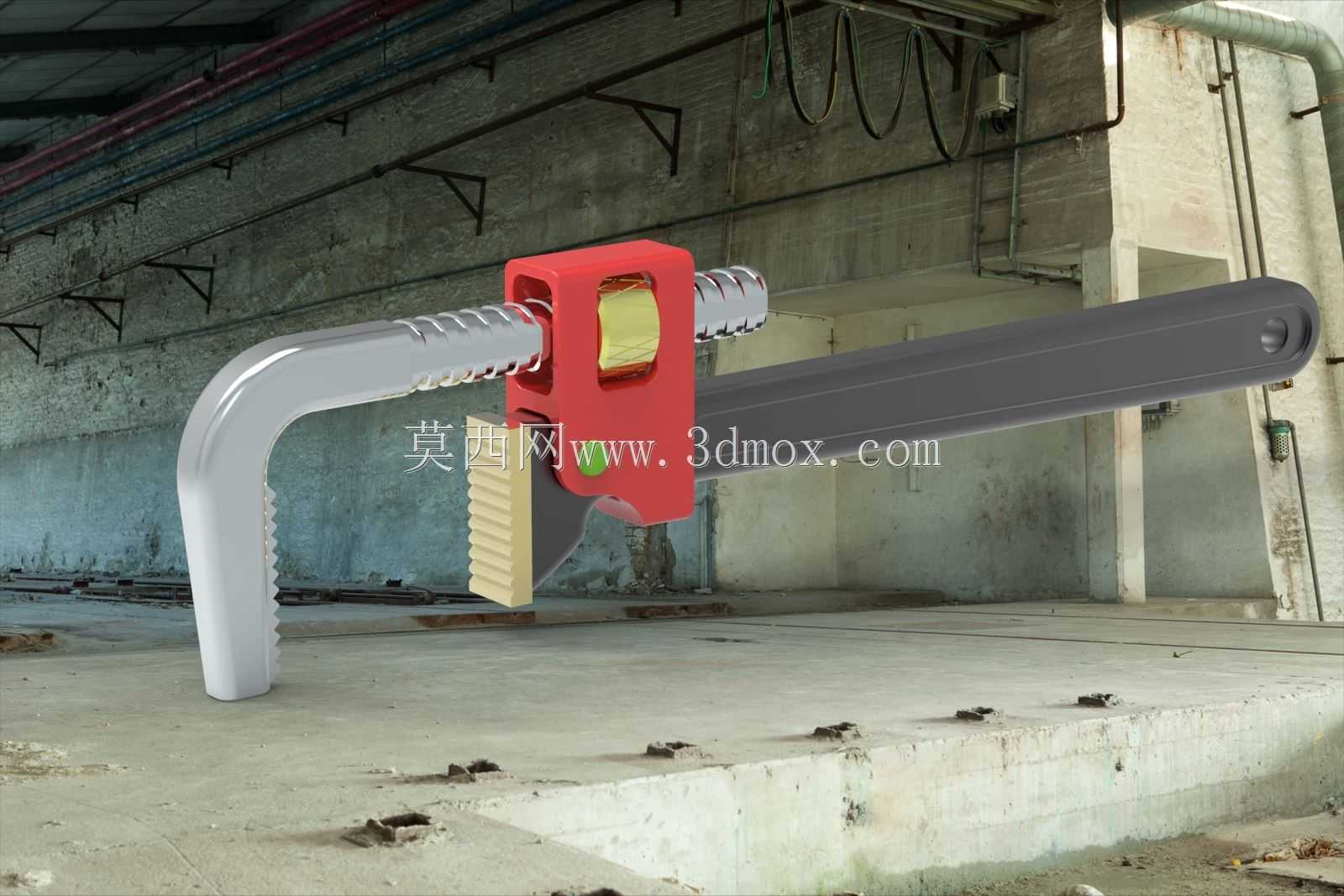

在民用给排水施工、工业管路铺设、油气管道运维、设备管线检修等场景中，管钳是管路拆装作业里不可替代的手动夹持工具，其核心作用是通过咬合结构抱紧圆形管件外壁，传递扭矩完成管件的旋紧、拆卸动作，适配不同管径的金属管、复合管等圆形工件的装夹需求。这款可调式管钳的设计首先围绕夹持可靠性展开，固定钳头采用L型弯臂结构，弯臂内侧加工有连续的锯齿形咬合齿，齿形角度经过反复验证，咬合时能嵌入管件表层氧化皮或防腐层，避免施力时出现打滑脱开的问题，同时齿尖做了微小的圆角处理，减少对薄壁管件外壁的过度损伤，降低管路安装后出现渗漏的隐患。活动钳块配合调节螺杆实现开口尺寸的无级调整，调节螺杆采用梯形螺纹传动，传动效率适中且具备自锁特性，调整到对应管径后不会在施力过程中出现开口自行变大的情况，活动钳块的咬合面同样加工有同向锯齿，与固定钳头的齿形形成对向咬合，抱紧力随施加在手柄上的扭矩增大而同步提升，适配从DN15到DN50常用管径的夹持需求。手柄部分采用长力臂设计，力臂长度经过人机工程校核，在常规成年人手臂施力范围内，钳口位置可输出足够的拆装扭矩，无需额外加接延长杆即可满足常规管路的拧紧力矩要求，手柄截面采用椭圆形变截面设计，握持部位贴合手掌受力曲线，长时间作业时可减少手部压痕与疲劳感。钳体的活动连接部位预留了合理的配合间隙，在长期使用出现磨损后，可通过调整调节螺杆的初始位置补偿磨损量，延长工具整体使用寿命，固定弯臂与手柄的连接部位采用大圆角过渡，避免应力集中导致的钳体断裂问题，整体结构无多余复杂零件，拆装维护便捷，可适配工地、车间、家用维修等多场景的管路作业需求，在狭窄的管路安装空间内也能灵活调整开口尺寸完成操作，不会因空间受限无法调整夹持开度。
