16英寸玻璃顶压铸成型壳体结构设计

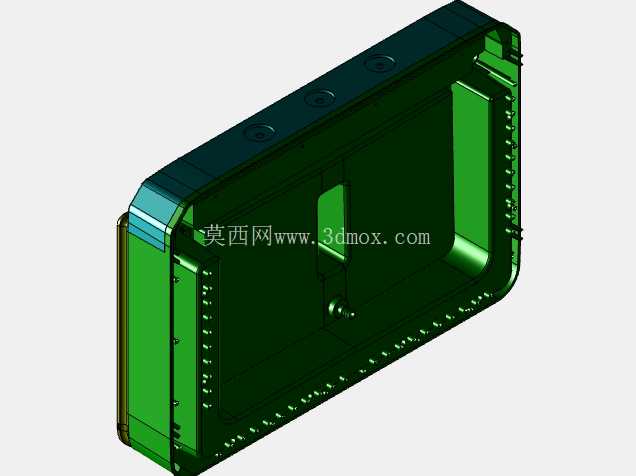

该构件为16英寸规格玻璃顶配套的压铸成型边框壳体，主要应用于户外小型设备舱、特种观测设备视窗、便携检测仪器顶盖等场景，作为玻璃面板的承载固定结构，同时承担整机顶部的密封防护、结构支撑与外观整合作用。从实际使用场景来看，这类构件常暴露在户外温变、雨水淋溅、轻度外力冲击的环境中，因此设计阶段首先考虑了压铸工艺的成型可行性，整体采用带圆角的矩形框型结构，壁厚控制在压铸工艺合理区间内，避免局部壁厚差过大导致的缩孔、冷隔缺陷，同时在框体的外侧边缘设置了连续的密封胶条安装槽，槽体深度与宽度匹配常用的三元乙丙密封胶条尺寸，装配后可实现玻璃面板与框体之间的IP65级防护能力，阻挡雨水、粉尘进入设备内部。

在结构功能设计上，框体的内侧设置了一圈阶梯式承托边，承托边的平面度公差控制在0.1mm以内，用于贴合玻璃面板的底面，承托边上均匀分布有8处定位凸点，对应玻璃面板上预加工的定位孔，装配时可快速完成玻璃的对位，避免玻璃安装偏移导致的密封间隙不均问题。框体的外侧长边位置设置了3处带沉孔的安装柱，安装柱的内孔为标准螺纹底孔尺寸，可直接攻丝后用于将整个玻璃顶组件固定在设备主体的顶部框架上，沉孔设计可让固定螺丝的头部完全埋入柱体内部，不会突出框体表面影响外观或造成积水隐患。框体的短边侧设置了连续的卡扣卡槽结构，用于卡合设备顶部的内饰盖板，无需额外打螺丝即可完成内饰件的快速装配，提升整机的组装效率。

从安装边界尺寸来看，该框体的外轮廓尺寸适配16英寸玻璃的安装需求，整体长宽尺寸预留了单边0.5mm的装配间隙，可兼容玻璃面板的常规尺寸公差，框体的总高度控制在28mm，不会过度占用设备顶部的内部空间，同时预留了足够的胶条压缩量空间。框体的背部设置了多道纵横交错的加强筋，筋条厚度为壁厚的0.6倍，既可以提升整个框体的结构刚性，避免压铸成型后出现翘曲变形，也可以在受到外力冲击时分散应力，防止框体开裂。在细节设计上，所有的棱边位置都做了R0.5-R1mm的圆角过渡，既符合压铸工艺的脱模要求，避免应力集中，也可以防止装配过程中锐边划伤操作人员或割伤密封胶条。框体的表面预留了喷涂处理的余量，可根据整机外观需求做喷塑、烤漆等表面处理，适配不同设备的外观风格。

在装配逻辑上，该构件仅作为玻璃顶的组装承载基体使用，装配时先将密封胶条嵌入框体的密封槽内，再将玻璃面板沿定位凸点放置到承托边上，随后通过内侧的压条将玻璃压紧固定，最后将整个组件通过外侧的安装柱固定到设备主体上，整个装配过程无需复杂工装，普通产线操作人员即可快速完成。设计阶段还考虑了后期维护的便利性，框体的卡扣结构采用可反复拆卸的设计，后期更换玻璃或检修内部元件时，可直接拆下内饰盖板与压条，无需破坏整个框体结构，降低后期维护成本。针对压铸生产的工艺需求，整个构件的脱模斜度控制在1.5度，所有的孔位、柱体都与脱模方向保持一致，无需额外设置抽芯机构，可有效降低模具的制造成本与生产过程中的不良率，适合批量压铸生产。
