26英寸工业级蒸发式空气冷却器结构设计

　　这款26英寸规格的空气冷却器，主要面向敞开式、半敞开式大空间的通风降温场景，常见于机械加工车间、焊接作业区、仓储物流库房、大型商超后场这类无法搭建全封闭中央空调系统的场所，区别于传统压缩式制冷设备，它依靠水蒸发吸热的物理原理实现送风降温，运行能耗仅为同冷量压缩制冷设备的十分之一左右，同时不需要密闭空间就能实现降温效果，还能兼顾空间内的通风换气需求，避免传统空调长期密闭空间带来的空气浑浊问题。

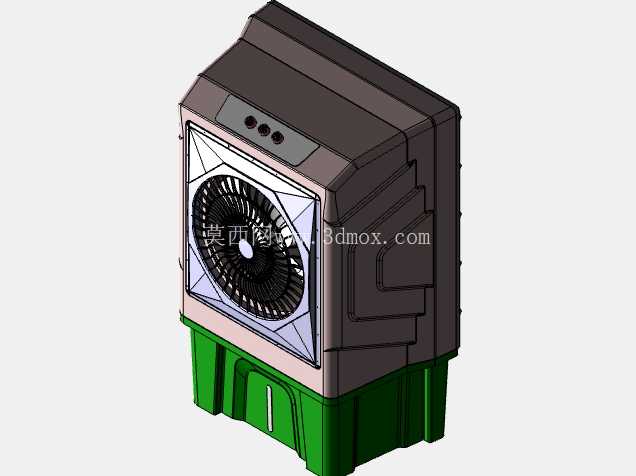

　　从结构设计来看，整机采用上下分段式的壳体布局，下部为储水与湿帘安装腔体，绿色的下壳体部分做了多道加强筋结构，既可以提升储水腔的结构强度，避免长期盛水出现壳体蠕变变形，也预留了水泵安装、水位控制组件的安装位，侧面的竖向开槽是水位观察与溢流管路的布置位置，不需要拆开壳体就能直观观察内部储水水位，日常维护时可以快速判断是否需要补水或者清理水垢。上部腔体为风机与送风导流结构，深灰色的上壳体做了多面斜切的造型设计，并非单纯的外观造型处理，斜向的壳体壁面可以引导进风气流均匀通过四周布置的湿帘，避免局部风速过高导致湿帘水膜被吹破，出现送风带水的问题；顶部的三个圆形开孔是设备的控制档位与功能按键安装位，对应风机的不同风速档位与制冷、送风模式切换，按键区域做了内凹的沉台设计，避免日常作业中杂物磕碰按键造成损坏。

　　正面的送风区域采用方形外框内嵌圆形轴流风机的布局，风机外侧的防护网做了径向的导流格栅设计，既可以满足安全防护要求，避免人员肢体接触运转的风轮，也能对送出的气流做初步整流，提升送风的有效距离，26英寸的风轮直径可以实现每小时上万立方米的送风量，单台设备的有效覆盖面积可以达到一百平方米以上，适合大空间岗位定点降温或者整体通风使用。在安装边界上，这款设备做了多场景适配的结构预留，底部的平整支撑面可以直接放置在地面使用，不需要额外做固定基础，适合需要经常调整降温位置的作业场景；壳体背部也预留了壁挂安装的挂点结构，在地面空间紧张的车间内可以挂装在墙面或者立柱上，节省作业通道的空间，整机的外形尺寸控制在适配常规门洞进出的范围，不需要拆解就能通过普通的车间通道、货梯，转场搬运时不需要额外做拆解作业。设计过程中针对工业场景的使用痛点做了多处细节优化，比如壳体的拼接位置都做了止口结构，配合密封胶条可以避免设备运行过程中出现漏水问题，湿帘的安装位置做了快拆结构，不需要专用工具就能抽出湿帘做清洁或者更换，避免长期使用后水垢、灰尘堵塞湿帘孔隙影响降温效果；风机的电机安装位做了减震胶垫的安装槽，可以降低风机高速运转时的震动传递，减少设备运行的噪音，避免对作业现场的声环境造成过多干扰。

　　不同于家用小型冷风机，这款设备的结构件壁厚都做了加厚处理，壳体材料选用抗老化的工程塑料，可以适应车间内多粉尘、偶尔有磕碰的使用环境，长期在高温高湿的环境下使用也不容易出现壳体脆化、变形的问题，储水腔内部做了圆角过渡处理，没有清洁死角，定期清理水垢、沉积物的时候可以快速冲刷干净，避免长期积水滋生细菌。送风角度的调节结构隐藏在风机框与壳体的连接位置，可以实现上下方向的送风角度调整，配合不同的安装高度可以将冷风精准送到作业人员的岗位位置，不需要额外加装导流风管就能实现岗位定点降温，在焊接、打磨这类产生余热的作业岗位，还可以通过调整送风角度，将岗位区域的闷热空气、悬浮粉尘吹走，在降温的同时改善作业区域的空气质量。
