分体式电子防护安装盒结构设计方案

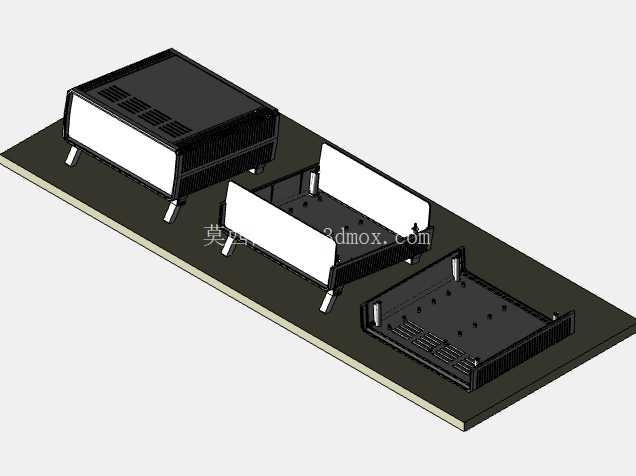

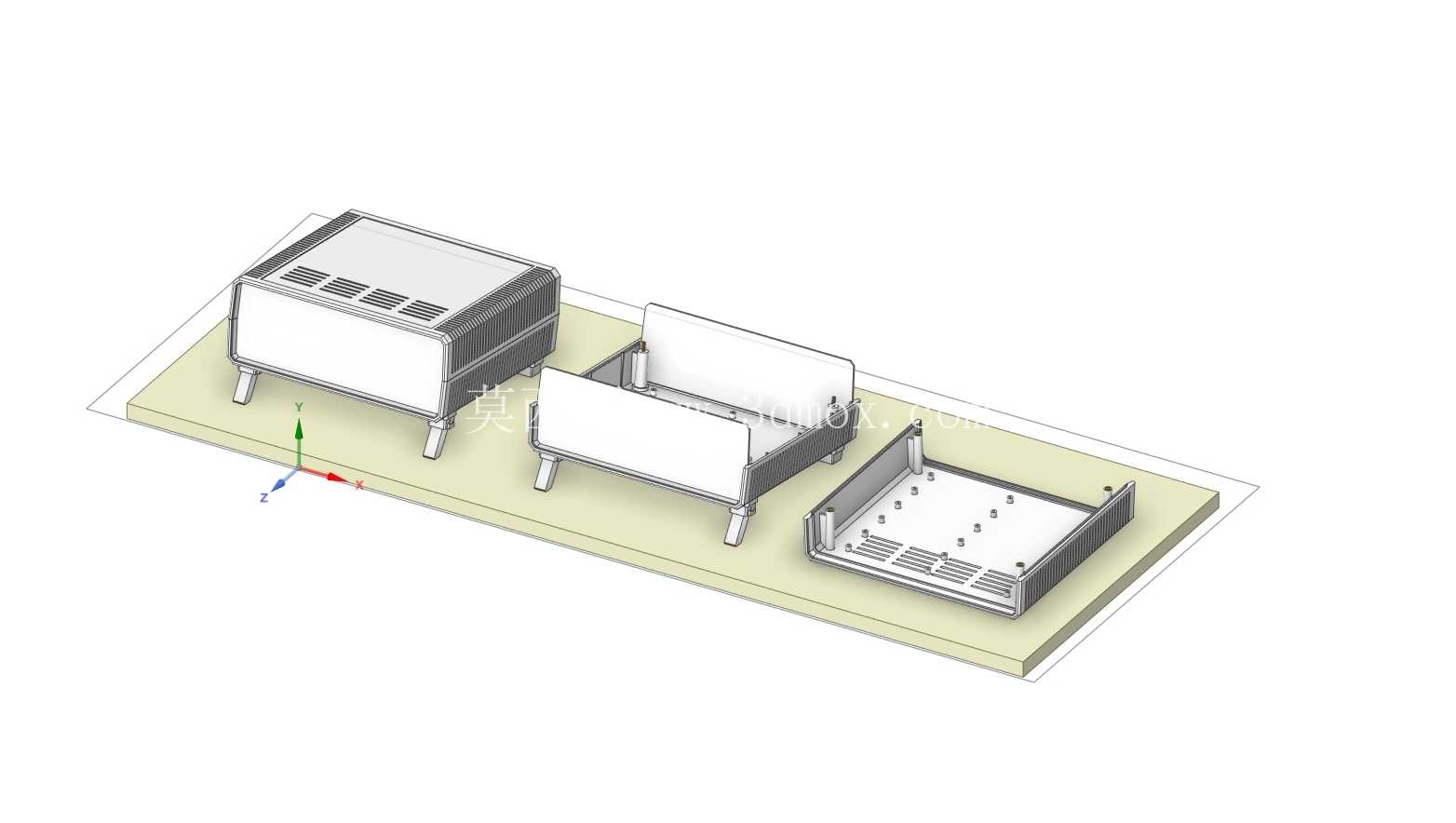

这款分体式电子防护安装盒，主要面向工业现场通讯模块、小型信号采集单元、嵌入式控制板的安装防护场景，在车间控制柜扩展、户外信号中转节点、小型自动化设备电控扩展等工况下都能适配。不同于常见的一体式注塑电子盒，该结构采用三段式组合设计，分别为封闭上盖壳体、中部半开放承托框架、底部带定位孔的安装底座，三个部件可独立拆分，也可通过侧边卡扣与底部定位柱组合成完整防护单元，适配不同的安装与维护需求。

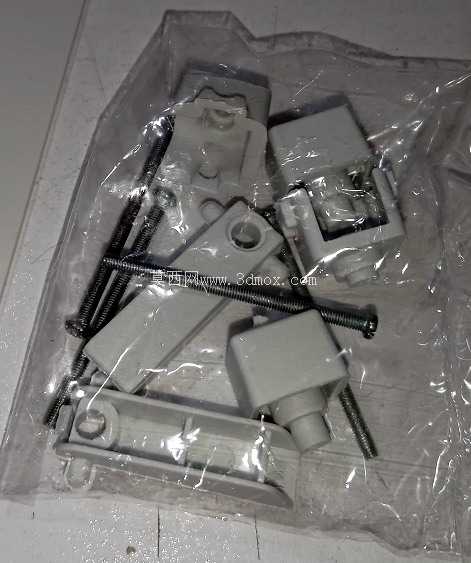

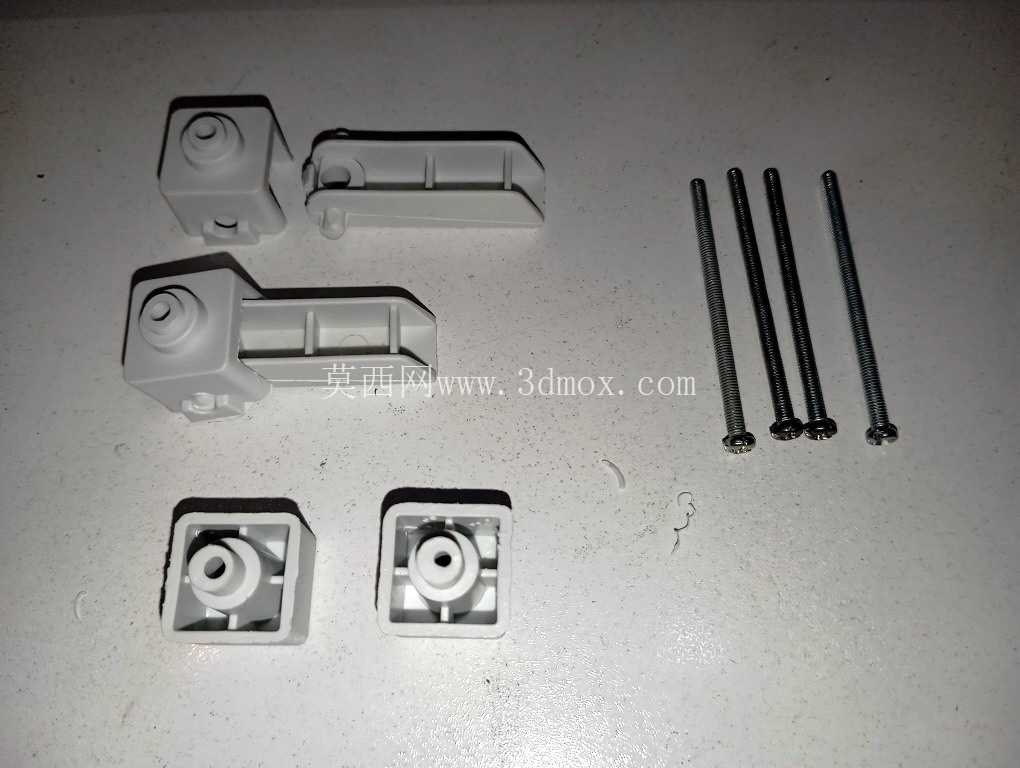

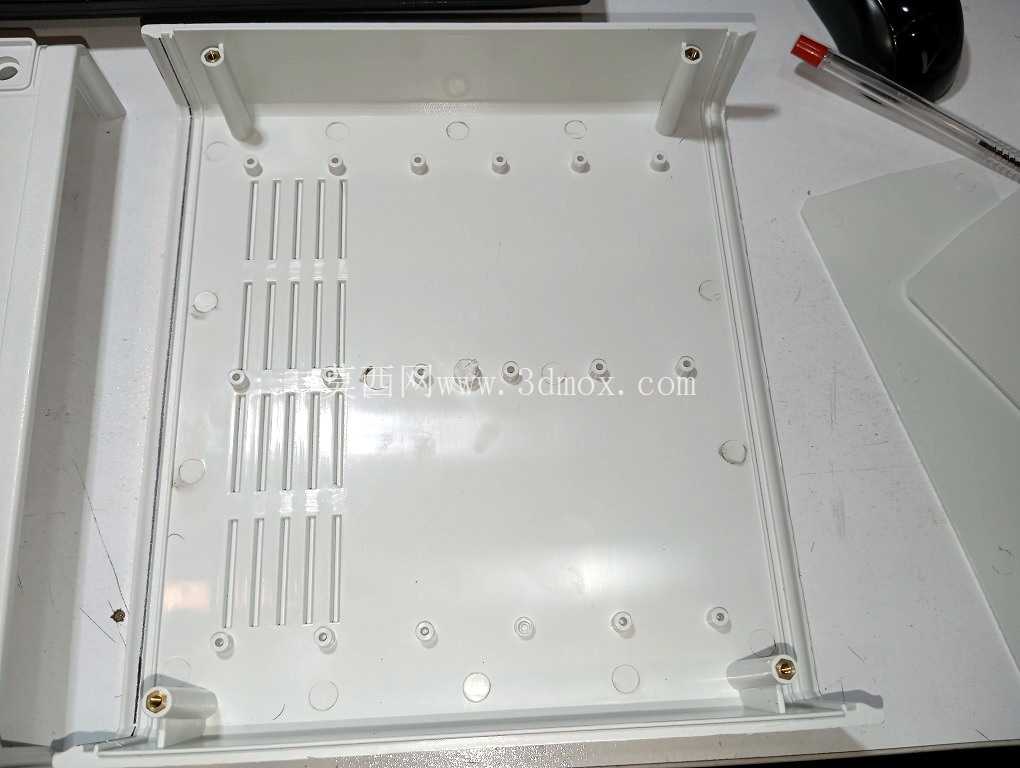

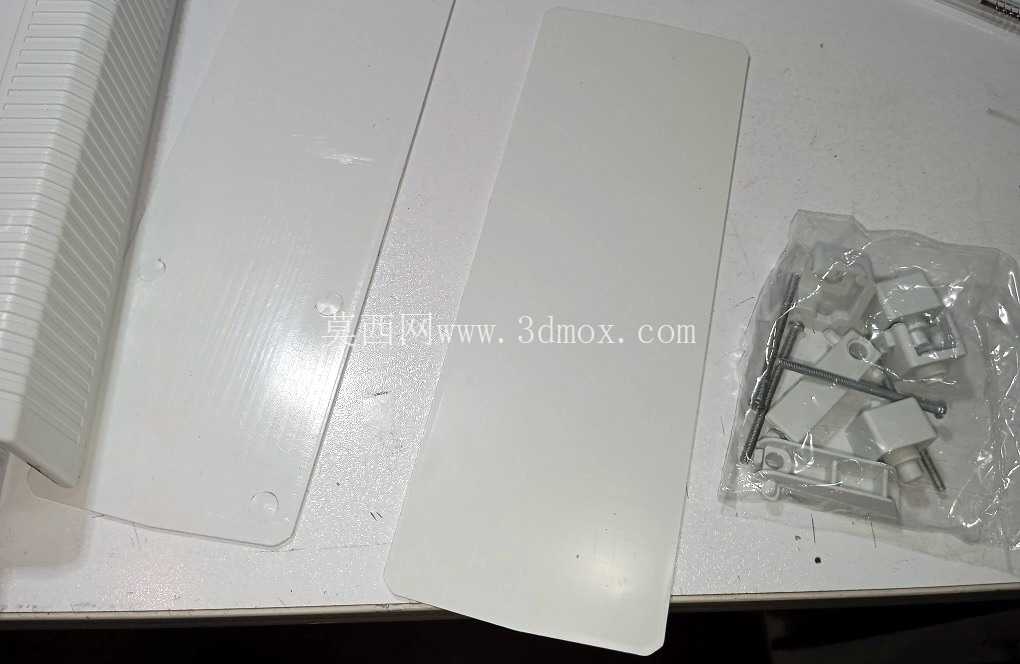

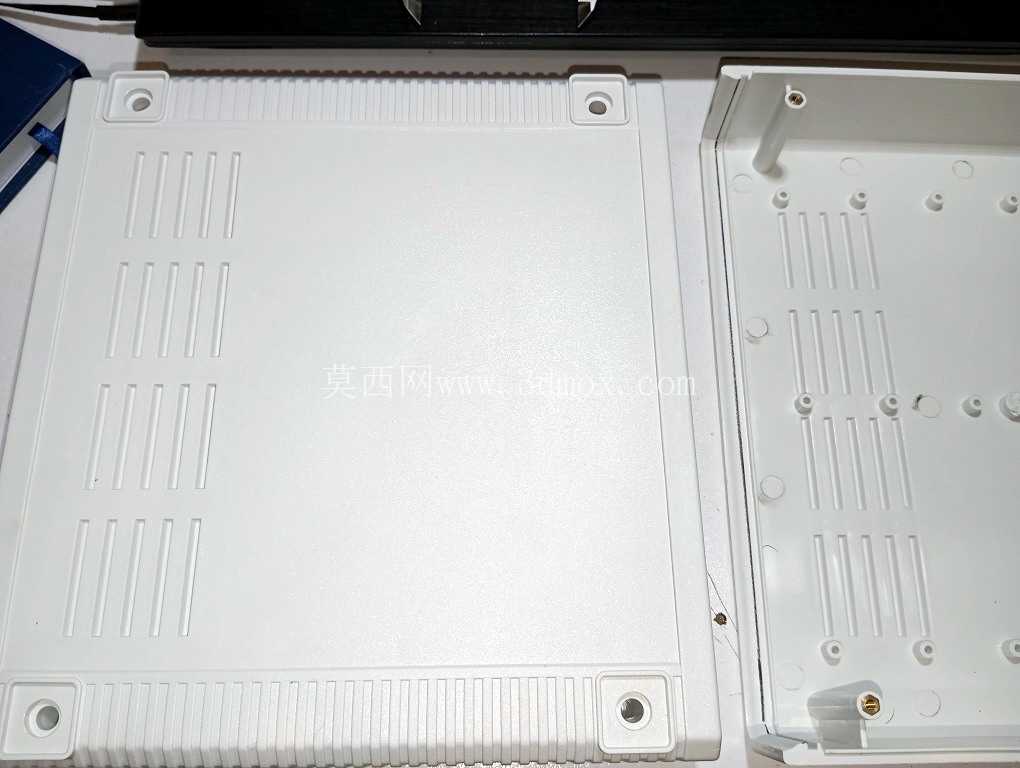

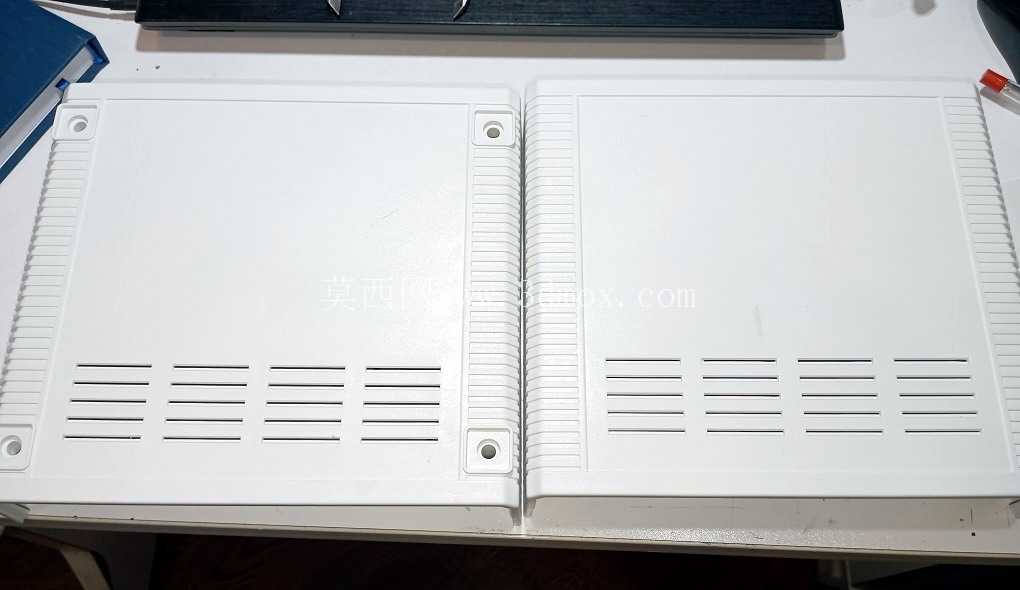

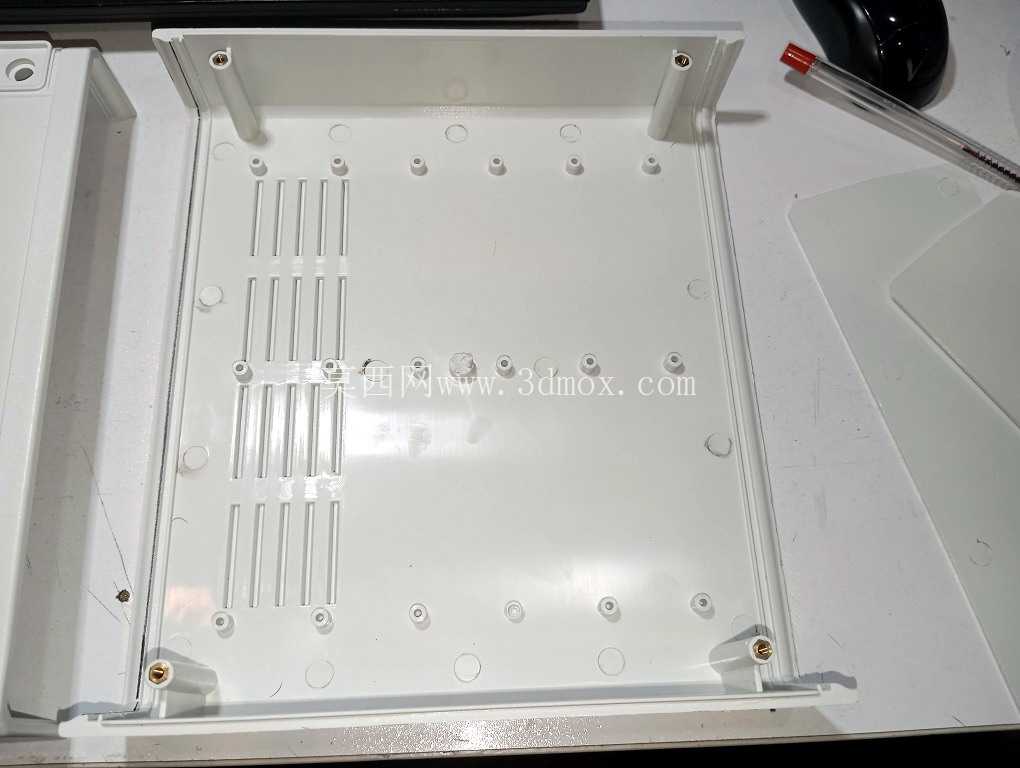

从实际使用场景来看，封闭上盖壳体主要用于搭载对防护等级有要求的核心电路板，壳体侧壁预留了阵列式通风槽，既可以避免内部元件积灰，又能形成自然对流散热通道，解决小密闭壳体内元件长时间工作的积热问题；上盖与框架配合的边缘做了止口结构，拼接后可阻挡大部分飞溅的切削液、车间浮尘进入内部，满足普通工业现场的IP防护需求，不需要额外打胶密封，拆装维护时直接拨开侧边卡扣即可打开上盖，比螺丝固定的结构节省至少三分之二的维护时间。中部半开放承托框架适合安装需要外接接线端子、调节旋钮的功能模块，框架两侧没有封闭挡板，接线时可以直接从侧面走线，不需要在壳体上额外开孔走穿线接头，对于需要频繁调整接线的临时测试节点、多信号汇总点位来说，这种半开放结构能大幅减少布线的工作量，框架内侧预留了多个不同间距的PCB安装柱，可以兼容不同尺寸的通用开发板、定制通讯板，不需要额外做转接板固定。底部安装底座是整个结构的承载基础，底座上分布了多组不同间距的安装孔位，既可以通过螺丝直接固定在设备安装板、电控箱背板上，也可以搭配配套的支撑脚将整个盒体架高，避免安装面的积水、积灰直接接触壳体底部，支撑脚的高度经过测算，刚好可以在底部留出走线缆的空间，外接的电源线、通讯线可以从底座下方的空隙引出，不会被盒体压住导致线缆外皮磨损。

设计过程中优先考虑了不同工况的适配性，三个部件可以根据实际需求自由组合：如果是安装在洁净电控柜内的通讯模块，可以只使用中部框架加底座，不需要加装封闭上盖，方便随时观察模块上的指示灯状态；如果是安装在设备外部、有粉尘和溅水的工况，可以将上盖与框架组合，形成封闭的防护腔体；如果需要分层安装两块不同功能的电路板，可以将两个框架叠装在底座上，通过框架上下边缘的定位卡扣固定，形成双层安装空间，不需要更换更长的固定螺丝。壳体的边角都做了圆角过渡处理，没有尖锐的冲压边角，安装维护时不会划伤操作人员的手部，也避免线缆经过边角时被割破绝缘层。

从安装边界来看，整个盒体组合后的长宽尺寸适配标准DIN导轨的安装间距，既可以直接用螺丝固定在平面上，也可以加装导轨卡扣卡在标准电控柜导轨上，不需要额外定制安装板；上盖的高度预留了足够的元件空间，最高可以容纳高度不超过35mm的板载元件，包括常见的接线端子、小型继电器、通讯模块天线座等，不需要额外加高壳体。底座上的安装孔做了沉台设计，固定螺丝的头部不会突出底座表面，保证盒体安装后与安装面完全贴合，不会出现晃动。壳体的所有拼接缝都设计在侧面偏上的位置，即使有少量液体溅到壳体上，也会顺着侧壁流到下方，不会顺着拼接缝渗入壳体内部，这种结构设计比接缝在底部的壳体防护可靠性更高，不需要额外增加防水胶圈就能满足日常工业场景的防护需求。

在结构强度方面，壳体的侧壁都做了加强筋设计，即使是采用薄板材加工，也不会因为轻微的碰撞出现侧壁变形，保护内部的电路板不会受到挤压；通风槽的宽度控制在3mm以内，既保证通风效果，又可以避免较大的金属碎屑、杂物掉入壳体内部造成电路短路。每个部件的定位结构都做了导向斜角，拼接时不需要精确对准，顺着斜角就能将部件卡入正确位置，批量安装时可以大幅提升装配效率，降低装配人员的对位难度。
