立式旋转发射装置概念结构设计

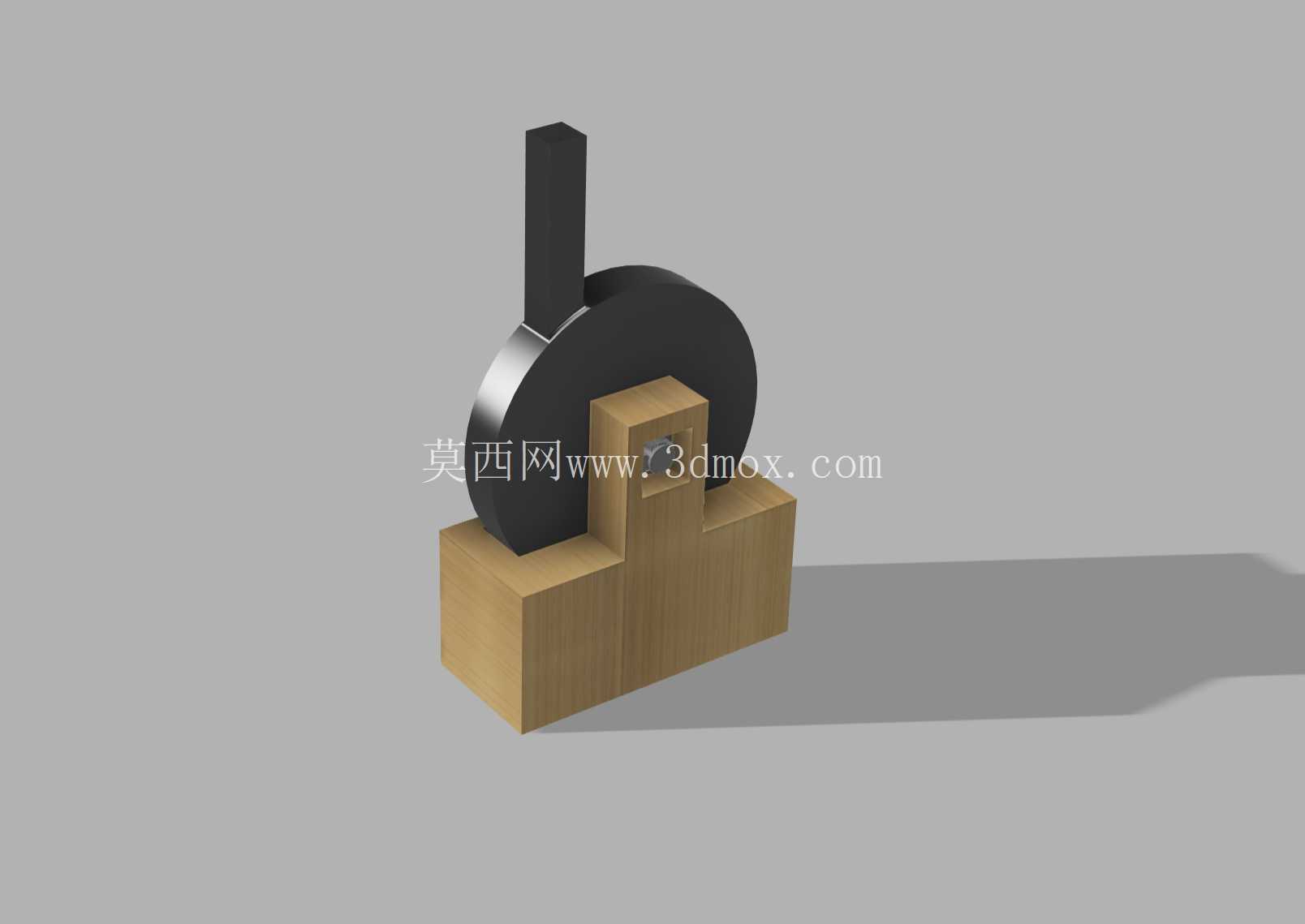

该旋转发射概念结构的设计，最初是围绕小口径试验型发射载体的快速指向调整需求展开，在常规固定发射架的使用场景中，发射前的方位调整往往需要配合整体台座的转动，不仅调整响应速度慢，在多目标快速切换的试验场景下，还会因为台座惯量过大带来指向精度偏差的问题。这套结构将发射导向管与旋转承载座做了集成设计，下部的阶梯式承载基座采用分体拼接的块体结构，在实际加工阶段可以通过铸造成型后做安装面铣削，不需要复杂的一体五轴加工，基座下部预留的安装孔位可以直接固定在混凝土试验台或者移动载具的承载平台上，安装边界控制在0.8米见方的范围内，整体高度不超过1.2米，不需要额外搭建高架支撑结构，适配多数野外试验场的固定台位安装尺寸。

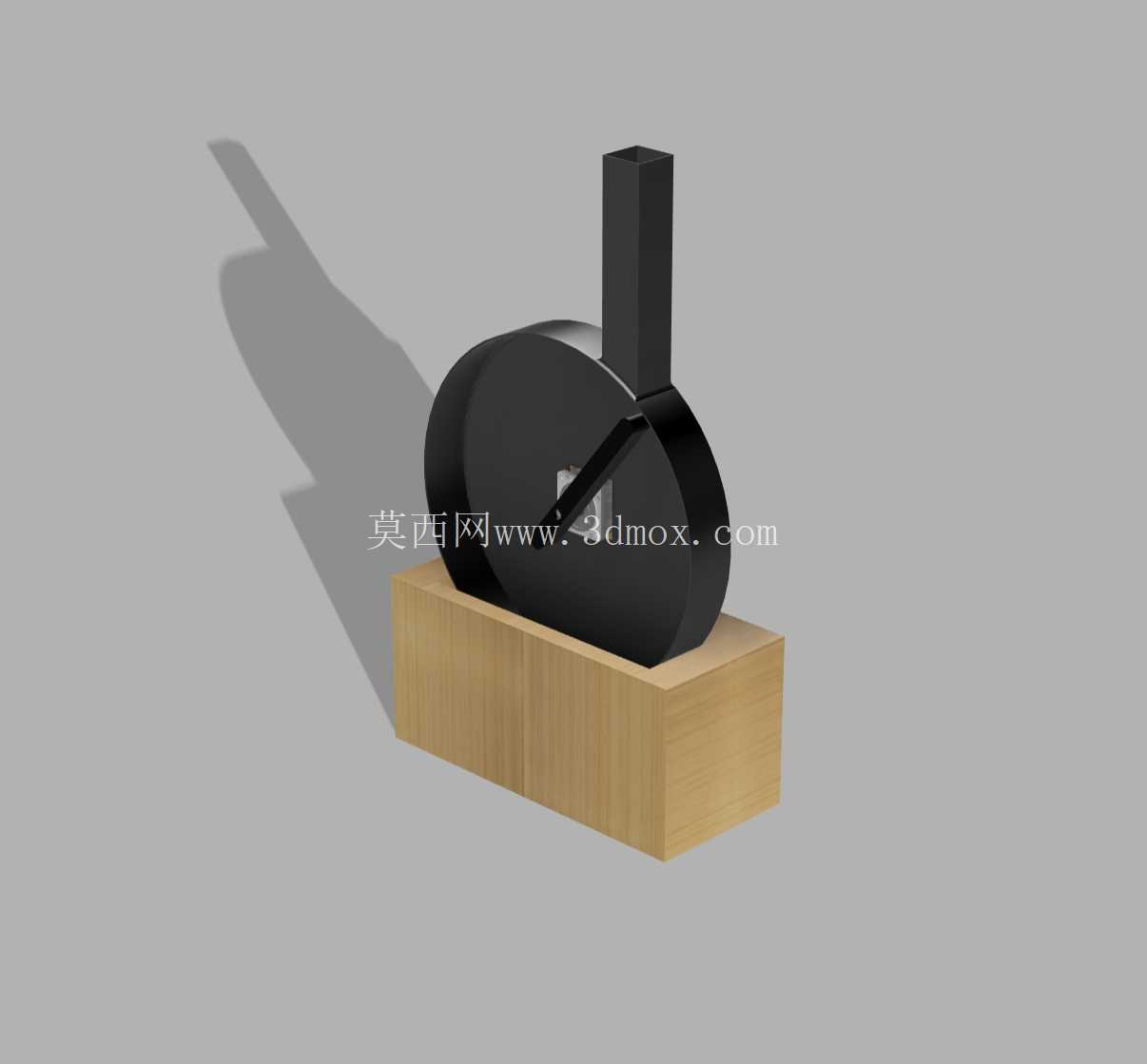

旋转核心部分采用单圆盘式承载结构，发射导向管垂直固定在圆盘的偏心安装位上，圆盘中心通过回转支撑轴承与下部基座连接，回转驱动可以直接选用标准的伺服回转台，不需要额外设计齿轮减速传动结构，减少装配环节的同轴度调试工作量。发射导向管采用矩形截面设计，相比传统圆形导向管，在装填试验载体时不需要额外做周向定位，载体上的定位滑块可以直接卡入导向管内壁的导向槽，装填到位后通过侧面的弹性锁销固定，发射前的解锁动作可以通过电磁销直接触发，响应延迟控制在0.2秒以内。

在实际使用场景中，这套结构可以覆盖0到360度的水平方位调整，垂直方向的发射仰角通过导向管与圆盘连接位的铰接结构调整，调整范围覆盖0到90度，能够满足不同弹道试验的发射角度需求。结构的配重设计做了针对性优化，圆盘的非安装侧做了局部加厚处理，平衡发射导向管带载时的偏载力矩，避免回转过程中出现重心偏移带来的卡顿问题，基座内部预留了走线空腔，发射触发线路、角度传感器线路都可以从空腔内部穿到下部的控制舱，不会因为回转动作出现线缆缠绕的问题。

从结构强度角度考虑，承载基座的块体拼接面采用止口定位，连接螺栓选用12.9级高强度内六角螺栓，发射时的后坐力可以通过基座直接传递到安装平台，不会对回转支撑结构造成额外冲击。圆盘与回转支撑的连接面采用0.02毫米的平面度公差要求，保证回转过程中的跳动量控制在允许范围内，发射导向管的内壁粗糙度控制在Ra1.6以下，减少载体发射时的摩擦阻力。这套概念结构没有采用复杂的异形曲面设计，所有零部件都可以通过常规的机加工工艺完成制作，不需要开模或者特殊工艺处理，在方案验证阶段可以快速加工出原理样机开展试验，后续如果需要适配更大口径的发射载体，只需要调整导向管的截面尺寸和圆盘的配重比例，基座和回转支撑部分可以直接通用，降低后续迭代的设计和加工成本。在日常维护环节，回转支撑部位的注油孔直接预留在圆盘侧面，不需要拆解结构就可以完成润滑保养，发射导向管可以通过两个固定螺栓快速拆卸更换，适配不同规格的试验载体使用，不需要对整体结构做大规模拆解调整。
