博世12V轨道打磨机壁挂安装支架

这款支架针对博世12V蓝色系列电池供电轨道砂光机设计，主要应用于小型加工车间、家用维修工位、木工DIY作业区的工具收纳场景，解决手持电动工具随意摆放导致的磕碰损坏、作业台面杂乱、取用效率低的实际问题。日常作业中，轨道砂光机多用于金属边角去毛刺、木质构件表面打磨、漆面打磨预处理等工序，作业间隙如果直接放置在工作台面，砂纸板容易剐蹭台面上的工件、量具，机身也容易被散落的金属切屑、木屑刮擦，长期随意摆放还会导致电池接触点位进灰，影响供电稳定性，这款壁挂式支架就是为了适配这类手持打磨设备的定点收纳需求开发的。

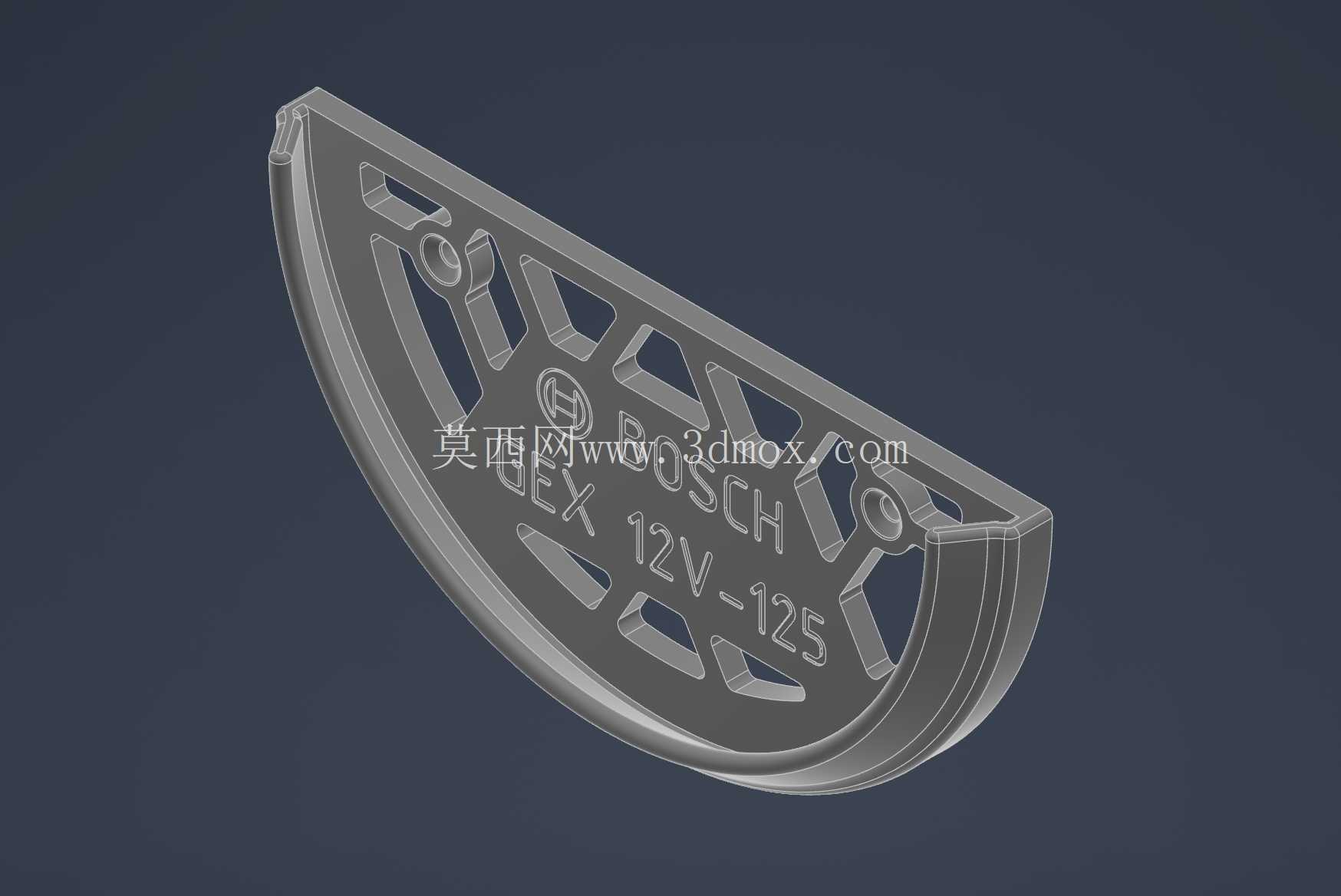

从功能设计上看，支架采用半包围扇形承托结构，完全匹配对应型号轨道打磨机的机身轮廓，设备取放采用上滑入式结构，不需要额外设置卡扣、锁止结构，作业完成后手持设备对准支架上方开口滑入即可完成放置，取用的时候直接向上抽出设备，单手就能完成操作，不会耽误作业衔接效率。支架内侧做了贴合机身弧度的限位边，设备滑入到位后，机身侧面的握持区域刚好卡在支架的承托筋位上，不会出现侧倾滑落的情况，同时支架特意预留了砂纸板的避让空间，设备放置时砂纸板朝向墙面一侧，不会外露剐蹭过往人员，也避免砂面落灰影响打磨效果。

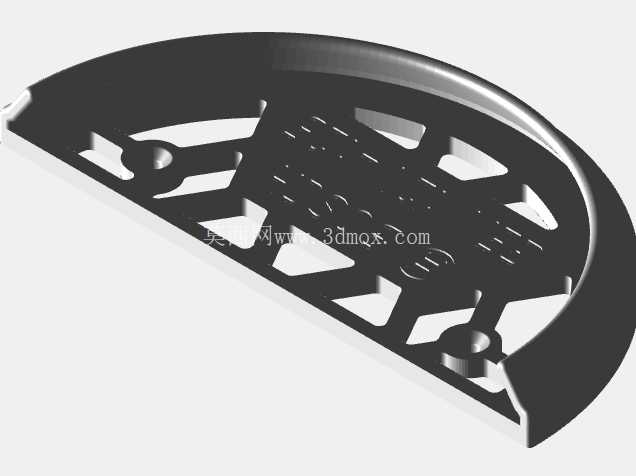

设计过程中优先考虑了3D打印的工艺可行性，整体采用等壁厚的镂空筋位结构，在保证承托强度的前提下尽可能减少材料用量，所有镂空开孔都做了大圆角过渡，没有小于3mm的窄缝结构，打印时不需要额外添加支撑结构，采用平放打印的方式就能获得足够的结构强度，日常使用PLA材料打印即可满足承重需求，不会出现长期承重变形的问题。支架的安装面做了平整化处理，设置了两个安装孔位，适配直径3mm左右的锥形沉头木螺钉，可以直接固定在木工墙面、工位侧挂板、工具墙洞洞板上，安装时不需要额外的辅助固定件，两个螺钉就能完成支架的固定，安装后承托面保持水平，设备放置后重心落在安装孔位的受力范围内，长期挂载不会出现支架歪斜的情况。

从安装边界尺寸来看，支架整体轮廓为扇形结构，厚度方向仅预留了机身的安装间隙，突出墙面的尺寸控制在较小范围内，不会过多占用工位的通行空间，相邻安装其他工具支架时也不会出现干涉。支架表面没有多余的突出结构，所有棱边都做了倒圆角处理，取放设备时不会剐蹭操作人员的手部，也不会刮伤设备的塑料外壳。针对车间多尘的使用环境，支架的镂空结构也能方便日常清理，落在支架上的木屑、打磨粉尘可以直接通过镂空孔掉落，不会在支架内积灰，日常维护只需要用毛刷简单清扫即可。

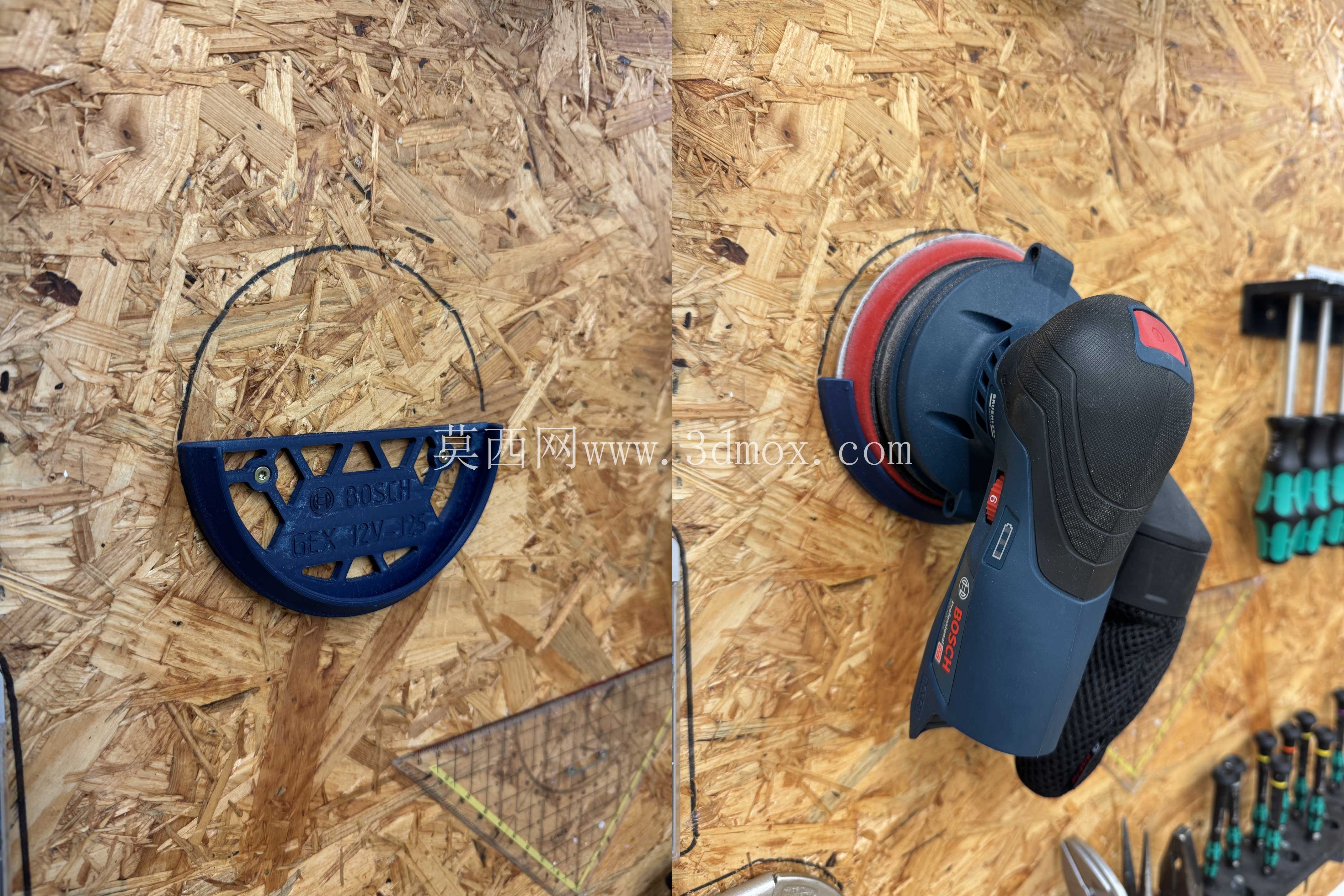

实际使用验证中，这款支架在Prusa i3 MK3S+设备上完成打印测试，挂载对应型号的轨道砂光机长期使用没有出现变形、开裂的问题，取放顺畅，固定牢固，完全满足车间日常工具收纳的使用需求，适配的设备型号精准，不会出现同系列其他尺寸设备放不进或者挂载过松的问题，结构设计充分考虑了手持电动工具壁挂收纳的实际使用痛点，没有多余的冗余结构，兼顾了打印便利性和使用可靠性。
