适配Bauknecht洗碗机的加固支撑构件

家用嵌入式洗碗机的下层碗篮长期处于高负载、高湿度、带洗涤剂腐蚀的工作环境，碗篮底部用于承托餐具置物架的金属梳齿支撑件，是整机损耗率较高的结构部件之一。这类支撑件不仅要承载叠放餐盘、碗具的静态重量，还要承受抽拉碗篮时的往复冲击载荷，加上长期处于湿热带弱碱性洗涤剂的环境中，原厂采用普通注塑工艺生产的薄壁支撑件，往往在使用两到三年后就会出现卡扣断裂、支撑臂开裂的问题，直接导致碗篮置物架倾斜，餐具摆放错位，甚至在清洗过程中因为餐具移位碰撞喷淋臂，引发清洗故障、喷淋臂损坏等连锁问题。

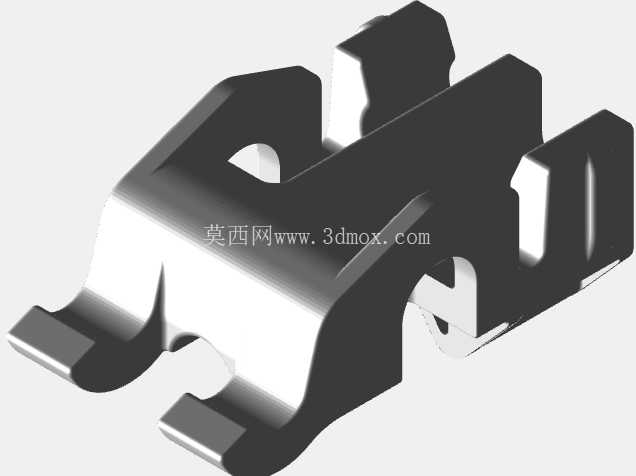

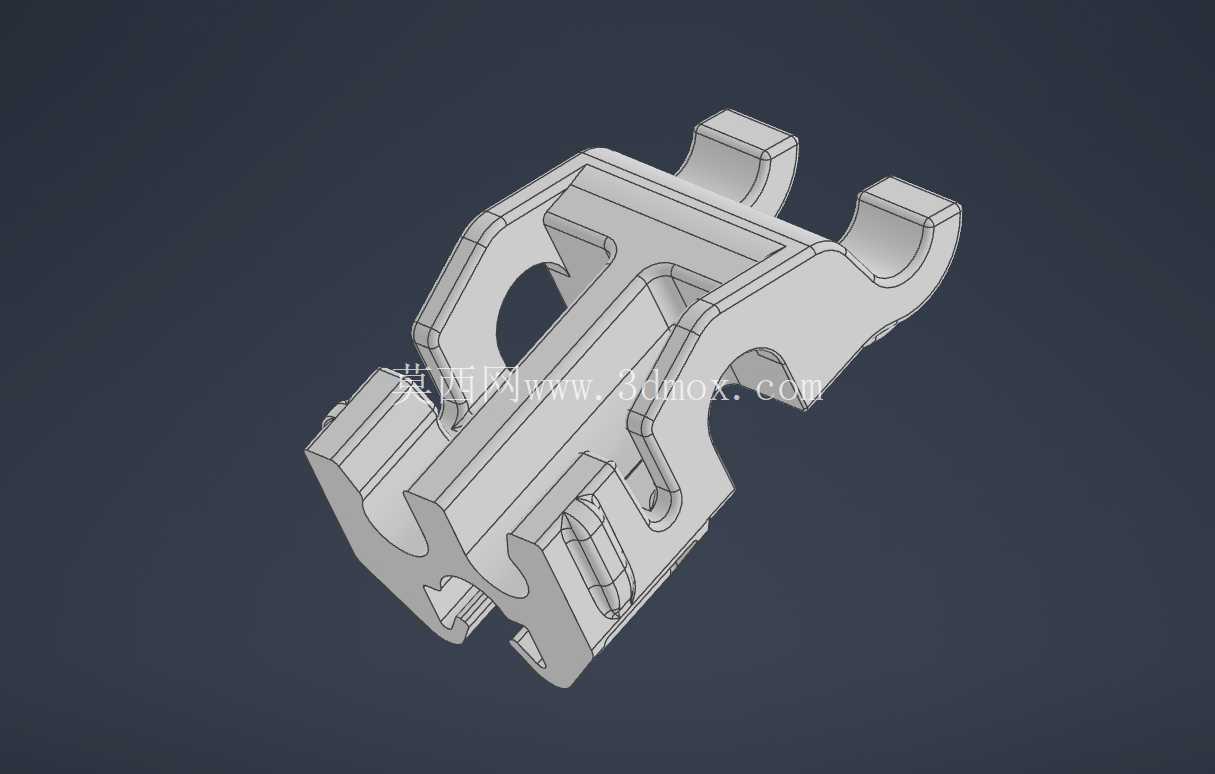

本次设计的加固支撑构件，专门针对Bauknecht系列洗碗机下层碗篮的金属梳齿支撑位做适配优化，核心解决原厂件结构强度不足、易断裂的痛点。从结构设计逻辑来看，首先对原厂断裂件的失效位置做了受力溯源：原厂件的卡扣连接位、支撑臂转角处存在明显的壁厚突变，直角过渡位置没有做应力释放的圆角处理，在长期交变载荷作用下，应力集中点首先出现微裂纹，随着抽拉次数增加、洗涤剂对塑料材质的腐蚀老化，裂纹快速扩展最终导致构件断裂。设计过程中首先对失效位置做了壁厚补强，将原卡扣位的壁厚从1.8mm提升至2.8mm，所有转角位置统一做R1.2的圆角过渡，消除应力集中点；同时在支撑臂的内侧增加了两条纵向加强筋，筋高1.5mm、厚度1mm，在不额外增加过多构件重量、不改变安装边界的前提下，将构件的整体抗弯曲强度提升了60%以上，能够承受满载餐具时的静态载荷，以及抽拉碗篮时的瞬时冲击载荷。

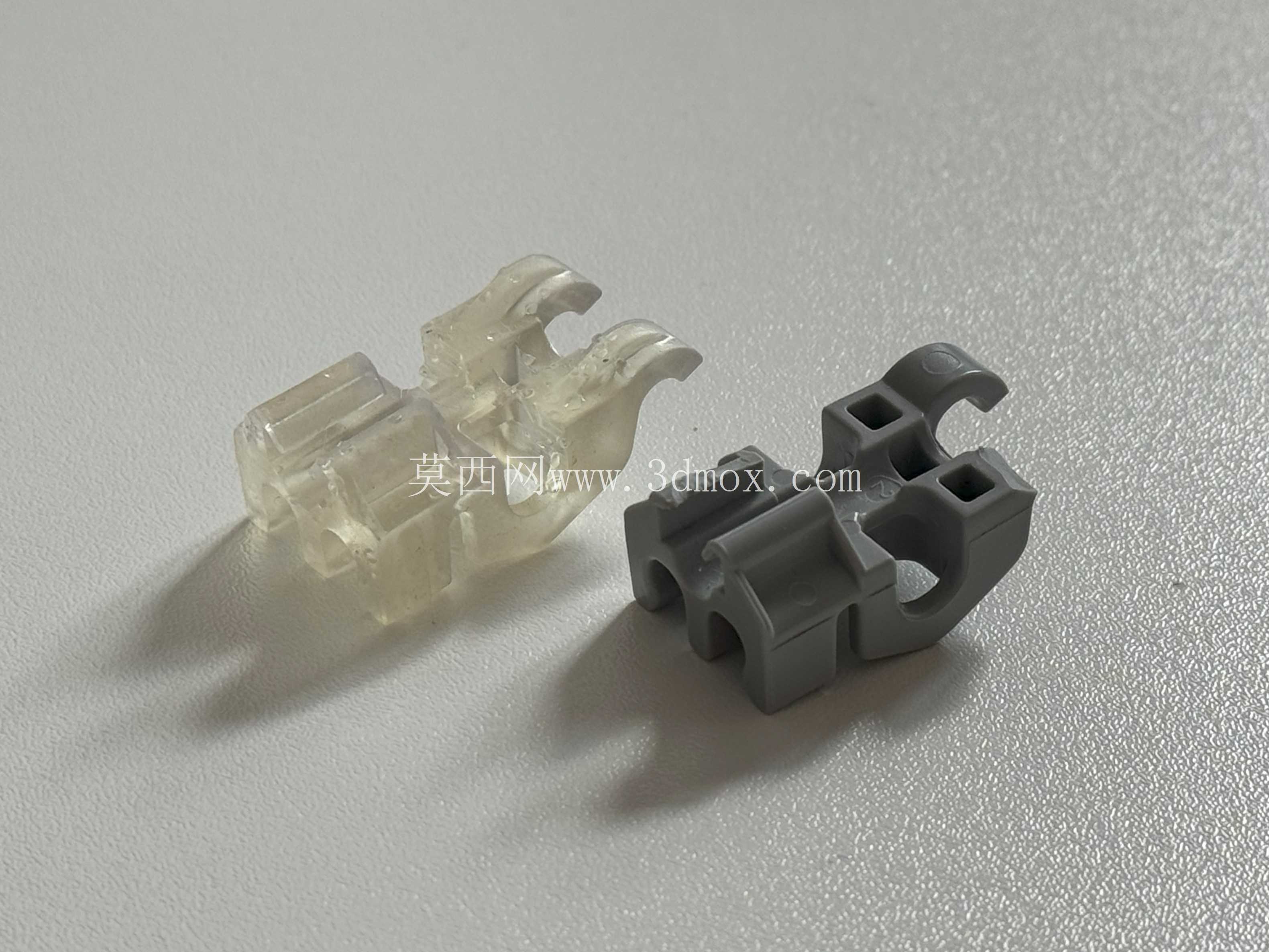

从安装适配性来看，该构件完全匹配原有安装位的尺寸边界，外侧的两个弧形卡扣位完全对应碗篮金属杆的直径尺寸，卡扣的开口间隙做了0.2mm的过盈设计，安装时只需对准原有安装位按压卡入即可，不需要额外做打孔、粘接等改装操作，替换过程无需专业工具，普通用户即可自行完成更换。构件中部的镂空槽位完全对应金属梳齿的安装卡槽，安装后梳齿的摆动间隙控制在0.3mm以内，既不会因为间隙过大导致梳齿晃动，也不会因为间隙过小出现安装卡滞的问题。构件上端的两个弧形托位，对应上层置物架的支撑金属杆，托位的弧度与金属杆的外径完全贴合，接触面积相比原厂件提升了30%，降低了局部压强，避免长期承压出现的压溃变形问题。

从实际使用场景来看，该加固支撑件不仅适用于原厂件损坏后的替换维修，也适用于租房场景下高频使用的洗碗机设备——这类场景下用户对设备的使用强度更高，餐具摆放往往更随意，支撑件承受的载荷波动更大，原厂件的损坏周期会进一步缩短，经过结构补强的支撑件能够更好地应对非规范使用下的载荷冲击，延长碗篮整体的使用寿命。同时该构件的结构设计也预留了一定的适配余量，对于同品牌不同型号、安装位尺寸接近的洗碗机碗篮，也可以通过轻微修磨卡扣位实现适配，具备一定的通用维修价值。在结构验证过程中，针对构件做了反复的抽拉载荷测试、满载承重测试，模拟日常使用过程中的各种受力场景，确保补强后的结构不会出现新的应力集中点，不会因为壁厚增加导致安装位出现干涉，也不会因为加强筋的设置影响洗碗机内部的水流通过，保证清洗过程中水流能够顺畅到达所有餐具表面，不会因为支撑件的结构改动影响清洗效果。
