带高压警示标识的电气柜门三维设计

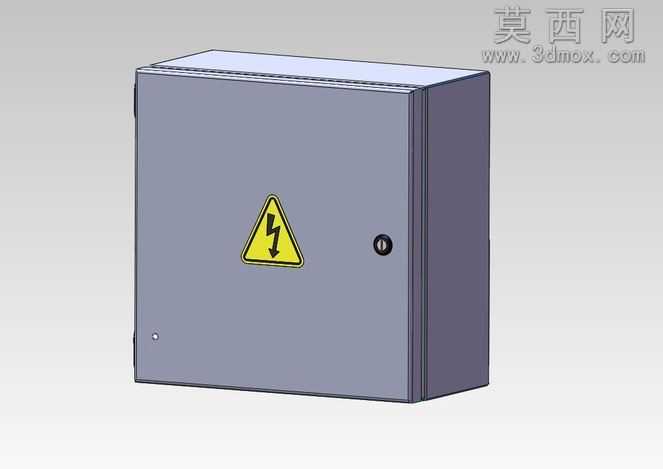

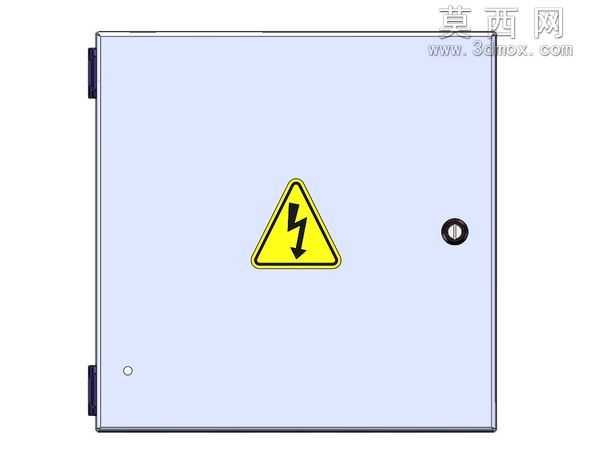

本作品为带标准高压警示标识的电气柜门三维建模成果，建模过程严格遵循工业电气柜体的实际生产尺寸规范，以SolidWorks为核心建模工具，完成全参数化的结构搭建。建模初期先梳理电气柜门的基础结构逻辑：主体采用薄钣金特征生成门板基体，对门板边缘做符合钣金工艺的折弯处理，还原真实柜体门板的折边强度结构，同时在门板对应位置预留锁具安装孔、侧边铰链连接位，孔位尺寸与工业常用柜锁、暗铰链的安装参数完全匹配，保证模型可直接对接生产工艺校验。警示标识部分严格参照ISO3864-2标准规范绘制，先绘制等边三角形的警示外框，设置标准的圆角过渡，内部闪电符号按照标准比例缩放定位，标识底色采用醒目的安全黄色，边框与闪电符号采用纯黑色，色彩参数符合工业安全标识的视觉识别要求，材质渲染阶段为门板主体赋予浅灰蓝色哑光钣金材质，模拟真实电气柜门板的喷塑表面质感，锁具部分赋予金属镀铬材质，还原金属配件的反光质感，侧边铰链部分采用深色工程塑料材质，区分不同部件的材质差异。设计过程中重点考量安全标识的视觉传达效果，将警示标识放置在门板视觉中心偏左的黄金视觉点位，保证人员在接近柜体时第一时间捕捉到高压危险提示，同时兼顾门板整体的布局协调性，锁具设置在门板右侧符合日常开门的操作习惯，左下角的小圆孔为门板接地标识预留位，还原真实电气柜的安全接地结构要求。建模全程采用特征关联设计，修改门板整体尺寸时，警示标识、孔位、锁具位置可随参数自动调整适配，大幅提升模型的复用性，渲染阶段采用柔和的工业环境光，避免过度反光遮挡标识细节，清晰呈现门板的结构层次与标识的视觉效果，整体模型既符合工业生产的结构精度要求，也完整还原了高压安全警示的功能属性，可用于电气安全培训演示、柜体方案设计展示、安全标识布局校验等多个场景。
