工业电气盒内部电气面板布局三维设计

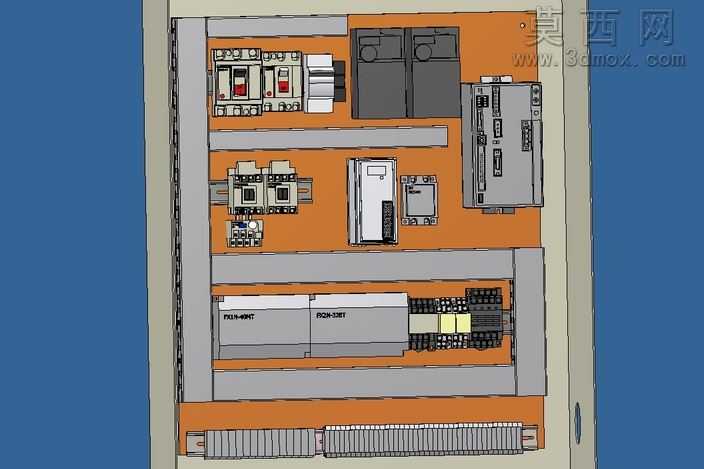

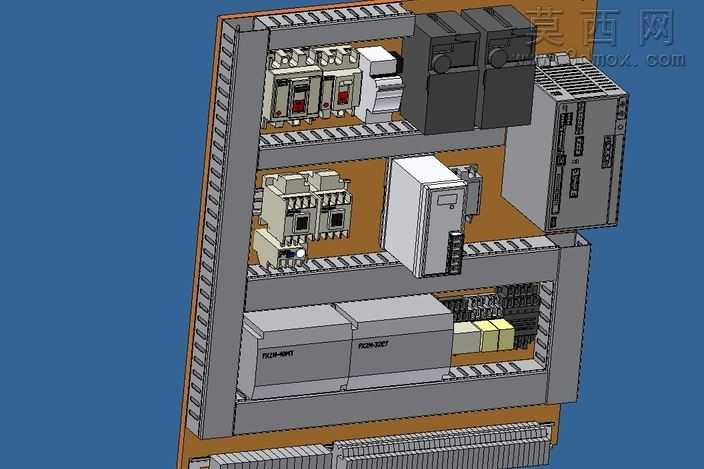

本作品为工业电气盒内部电气面板的三维布局设计，依托三维建模软件完成全参数化构建，完整还原了电气盒腔体内部的元器件排布与装配关系。建模阶段首先依据电气盒的内腔尺寸搭建基准框架，确定安装底板的橙色调绝缘材质基底，按照电气安全间距规范划分不同功能元器件的安装区域，依次完成断路器、接触器、继电器、PLC控制模块、接线端子排等核心电控元件的独立建模，每个元件均还原了真实的外形轮廓、安装孔位与接口位置，确保各部件之间无干涉、预留充足的接线与操作空间。材质渲染阶段，为安装底板赋予哑光橙色绝缘板材材质，为金属导轨、元件外壳分别赋予镀锌金属质感与浅灰色工程塑料质感，为接线端子区域的标识条赋予对应色彩区分，通过光影渲染清晰呈现各元件的层级关系与布局逻辑，直观展示装配完成后的实际视觉效果。结构设计上遵循电气布线的合理性原则，将强电回路元件与弱电控制模块分区域排布，上下分层设置接线端子排，预留进出线的走线空间，各元件通过标准导轨固定在安装底板上，相邻元件之间保留足够的散热间隙与操作维护空间，既满足电气安全规范要求，也兼顾后期检修更换元件的便利性。设计过程中反复调整元件排布位置，优化整体空间利用率，在有限的盒体空间内实现所有电控元件的合理装配，确保整体布局紧凑有序，同时避免元件之间的电磁干扰，保障电气系统运行的稳定性，该三维模型可直接用于电气装配指导、方案演示与结构验证，完整呈现了工业电气盒内部面板的标准化装配设计逻辑。
