双极DPST面板安装拨动开关三维设计作品

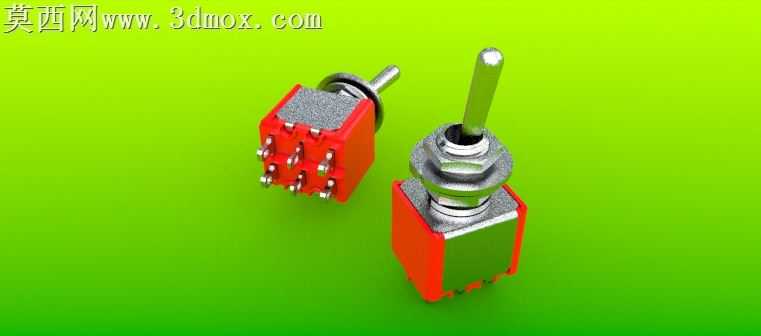

本作品为双极DPST面板安装拨动开关的三维建模设计成果，建模过程中严格遵循工业级电子开关的实际尺寸规范，对开关的每一处结构都进行了精准还原。建模阶段首先从核心的拨杆结构入手，还原了金属拨杆的圆柱形态与顶端的圆滑过渡处理，确保拨杆的操作行程空间预留符合实际产品的拨动逻辑；随后构建开关的金属螺纹安装基座，精准还原了基座上的外螺纹结构、六角锁紧螺母的棱角细节，以及基座与壳体衔接处的多层密封台阶结构，还原了面板安装M6规格的装配适配特征。开关的主体壳体部分，分别还原了红色绝缘基座与金属包覆外壳的结构，对红色基座上排布的六个接线引脚进行了逐一建模，还原了引脚的弯折形态、焊片端的扁平结构，以及引脚在基座上的等距排布逻辑，确保引脚的位置与实际双极双掷开关的接线点位完全对应。材质渲染阶段，为金属拨杆、螺纹基座、接线引脚赋予了磨砂金属材质，调整材质的反光度与粗糙度参数，还原金属零件的哑光金属质感；为红色绝缘壳体赋予了硬质工程塑料材质，添加细微的颗粒质感模拟胶木外壳的真实触感，为金属外壳部分赋予亮面镀铬材质，通过环境光反射效果凸显金属外壳的光洁质感。场景搭建采用高饱和度亮绿色背景，通过三点布光方案突出开关的结构轮廓，主光源从斜上方打亮开关主体，补光源弱化结构阴影，轮廓光勾勒金属部件的边缘线条，让开关的各部分结构层次清晰可辨。设计过程中重点考量了开关的装配逻辑，还原了内部拨片结构与外部拨杆的联动关系，确保模型不仅具备外观展示效果，也可用于电子装配模拟、产品展示动画制作等场景，模型的结构比例完全参照量产同规格拨动开关的参数制作，可直接用于机电产品的配套设计参考。
