SPST无直角侧驱通孔触觉按钮开关

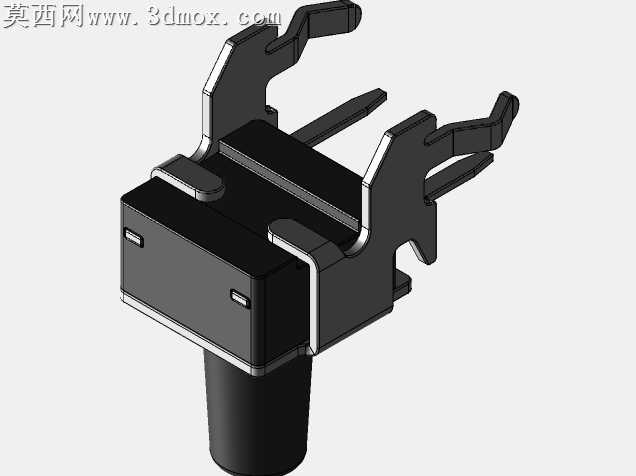

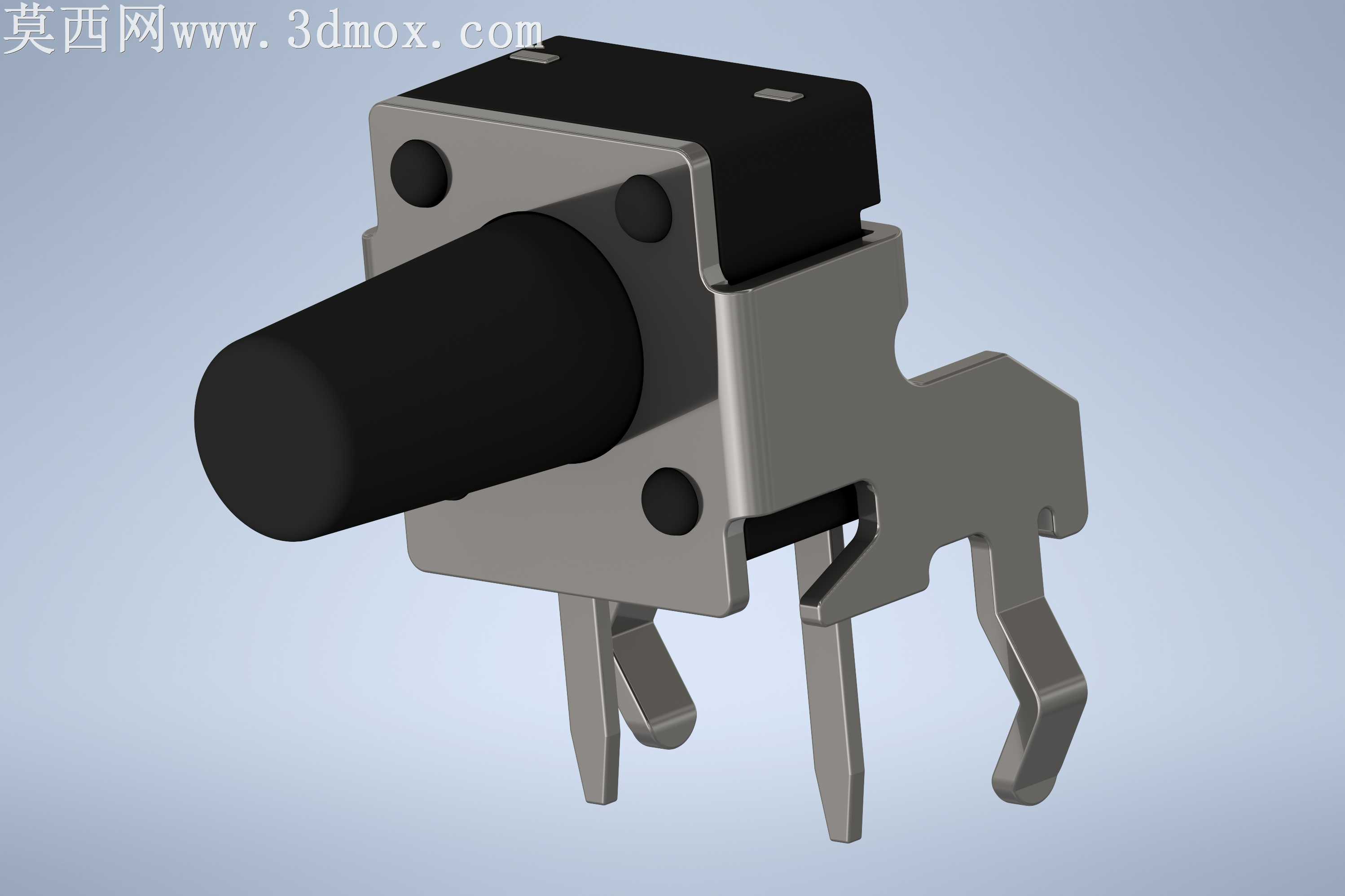

本作品为SPST单刀单掷无直角侧驱通孔式触觉按钮开关的三维建模成果，建模过程严格参照TE 1-1825027-1型号实物的尺寸参数与结构特征开展，首先通过基准面定位确定开关整体的装配基准，依次完成操作按键、金属安装支架、塑壳基座、插装引脚四个核心部件的独立建模。操作按键部分采用圆柱加端部圆角的结构设计，建模时通过拉伸凸台完成主体轮廓，添加端部圆角还原实物的按压触感导向特征，材质设定为哑光黑色阻燃工程塑料，渲染时调整粗糙度参数还原塑胶原生的磨砂质感，避免过度反光影响结构展示。金属安装支架采用带定位孔的弯折钣金结构，建模时先绘制平板轮廓草图，通过拉伸、切除命令完成安装孔、定位凸点的特征制作，再通过钣金弯折命令还原支架的弯折角度与卡扣结构，材质设定为镀镍锡磷青铜，渲染时添加轻微金属反光与表面细微纹理，还原冲压钣金件的真实质感，支架上的三个圆形定位凸点采用半球形凸台结构，对应PCB板安装时的定位限位需求。塑壳基座为开关的内部承载结构，建模时通过抽壳命令构建内部腔体，预留按键活动空间与引脚固定槽，材质与操作按键保持一致的黑色阻燃塑料，调整光影参数区分两个塑料部件的细微色差，凸显装配层次。三个插装引脚采用弯折式直插结构，建模时根据通孔插装的尺寸要求绘制引脚轮廓，通过弯折命令还原引脚的成型角度，其中带卡扣结构的接地引脚额外添加锁止凸台特征，还原插装后的防松脱结构，引脚材质与安装支架保持一致，渲染时突出金属引脚的导电接触面光泽。整体装配过程采用同轴心、重合、距离等配合关系完成部件约束，还原按键的活动行程间隙，渲染阶段采用渐变浅蓝背景，添加柔和环境光与定向补光，突出各部件的结构边界与材质差异，完整呈现该款开关侧装直插、无直角避让的结构特点，可用于PCB布局仿真、电子设备结构装配校验等场景。
