适配Dremel工具的3D打印立式钻床结构设计

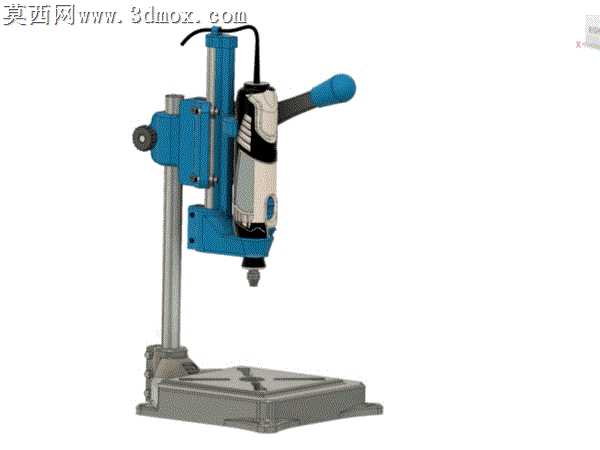

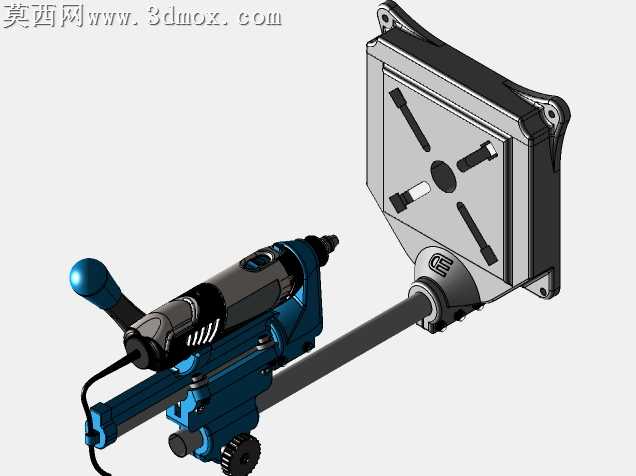

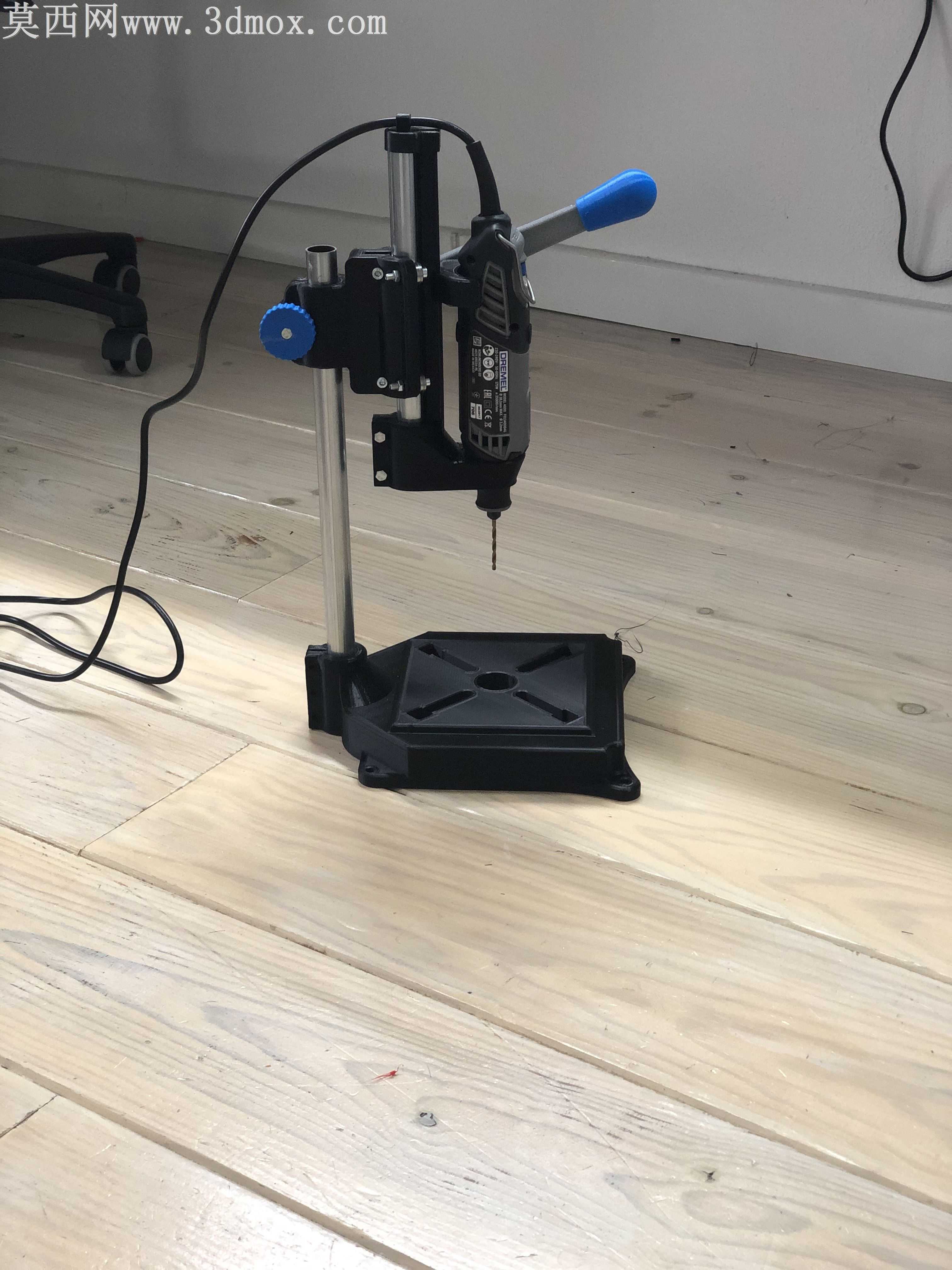

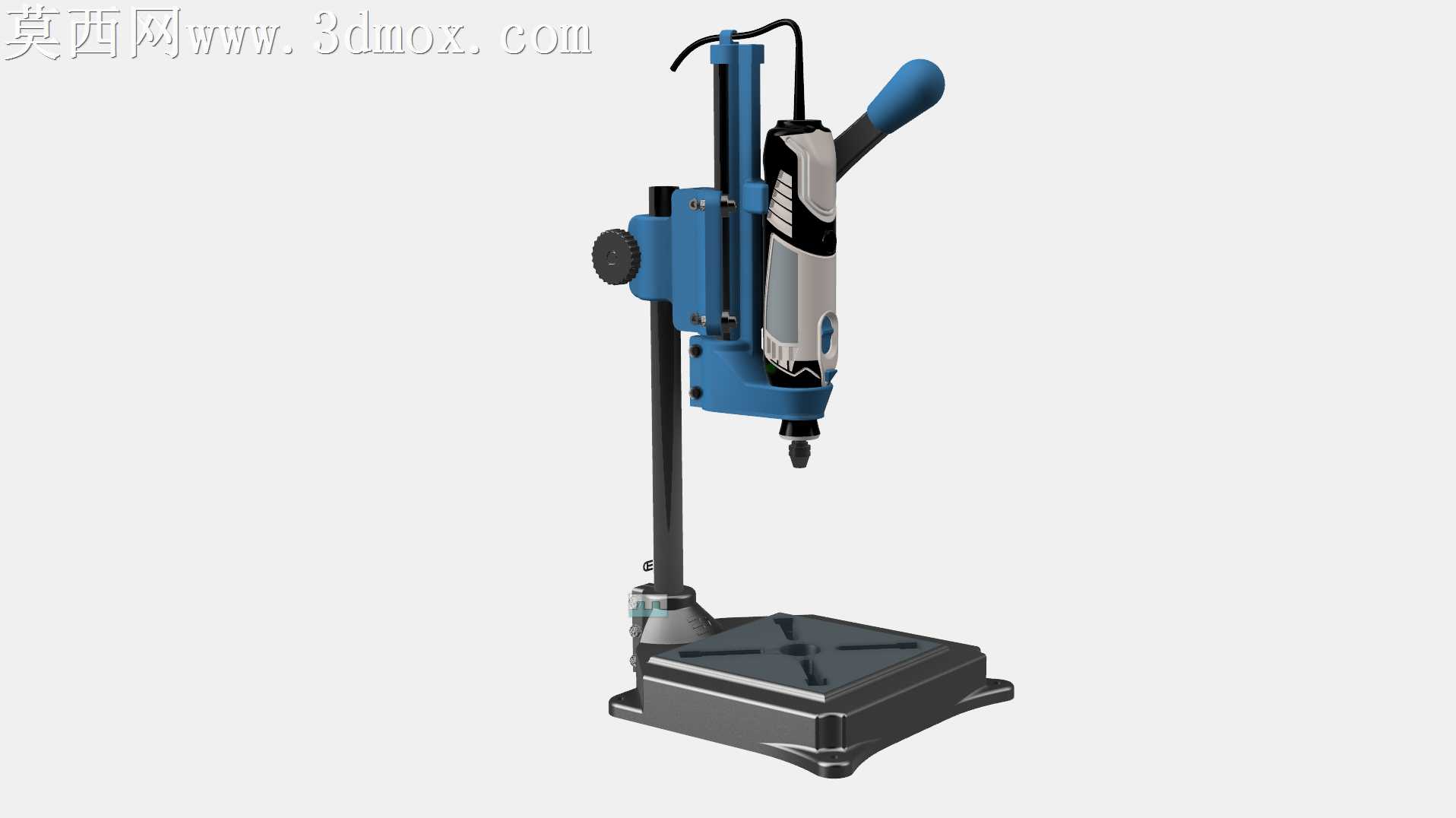

本作品为适配Dremel 4000等系列电磨/电钻工具设计的3D打印立式钻床，整体采用三维参数化建模完成全结构搭建，建模过程中对各装配部件的公差配合进行了精准设定，确保3D打印成型后各活动部件可顺畅运行无卡滞。模型渲染阶段采用哑光工程塑料材质模拟3D打印件的表面质感，金属立柱、底座部分赋予磨砂金属材质，电钻本体部分还原原厂工具的分色设计，蓝黑灰配色搭配橡胶握把的哑光软胶材质，整体渲染效果真实还原实物装配后的视觉状态。结构设计上，该钻床采用立式单立柱布局，底部为带加强筋的方形打印底座，底座表面预留T型槽定位结构，可搭配夹具固定待加工工件；立柱采用标准金属光轴作为导向支撑，滑动座部分为3D打印集成结构，集成了电钻夹持位、操作手柄、锁紧旋钮三个核心功能模块，夹持位可适配Dremel系列工具的机身直径，通过侧方锁紧旋钮实现工具的快速装夹固定，操作手柄采用杠杆式下压结构，配合线性导向结构实现无游隙的垂直进给运动，无需额外加装线性导轨即可保证钻孔的垂直度，大幅降低了制作成本。设计思路围绕坚固实用、低成本制作的核心需求展开，所有非标结构件均采用可3D打印的结构设计，避免了复杂的金属加工工序，普通FDM3D打印机即可完成全部非标零件的制作，仅需搭配标准金属光轴、螺丝等通用五金件即可完成整机组装；建模过程中对所有打印件的壁厚、安装孔位、加强筋布局进行了优化，既保证了结构强度满足钻孔作业的受力需求，又尽可能减少打印耗材的用量，同时对各活动部件的配合间隙进行了适配3D打印工艺的公差预留，避免打印后出现装配过紧或松动的问题。模型完整还原了整机的装配关系，各零件可独立导出用于3D打印生产，整体结构紧凑，操作便捷，可将手持Dremel工具转换为高精度的立式钻孔设备，满足小型零件的精密钻孔加工需求，解决手持钻孔垂直度差、进给不稳定的痛点。
