无齿轮式三轴差速传动机构

这款无齿轮三轴传动机构，是针对传统齿轮差速结构存在啮合磨损、传动噪音、润滑要求高的痛点开发的创新传动方案，核心应用场景覆盖小型代步车辆差速系统、教学演示教具、桌面级3D打印功能验证件、轻载精密传动工位等领域，可在无需高精度齿轮加工的前提下实现三轴之间的动力分流与差速适配。

从实际用途来看，该机构可替代传统锥齿轮差速器，在输入轴持续输入动力的状态下，允许三个输出轴根据负载差异自动匹配转速，当单侧输出轴遇到阻力增大的情况时，内置的曲柄滑块结构会自动调整动力分配比例，避免传统齿轮结构在差速过程中出现的打齿、卡滞问题，尤其适合用于教学场景中向学习者演示非齿轮传动的动力传递逻辑，也可作为小型非道路移动设备的差速单元，适配低转速、轻负载的动力传输需求。

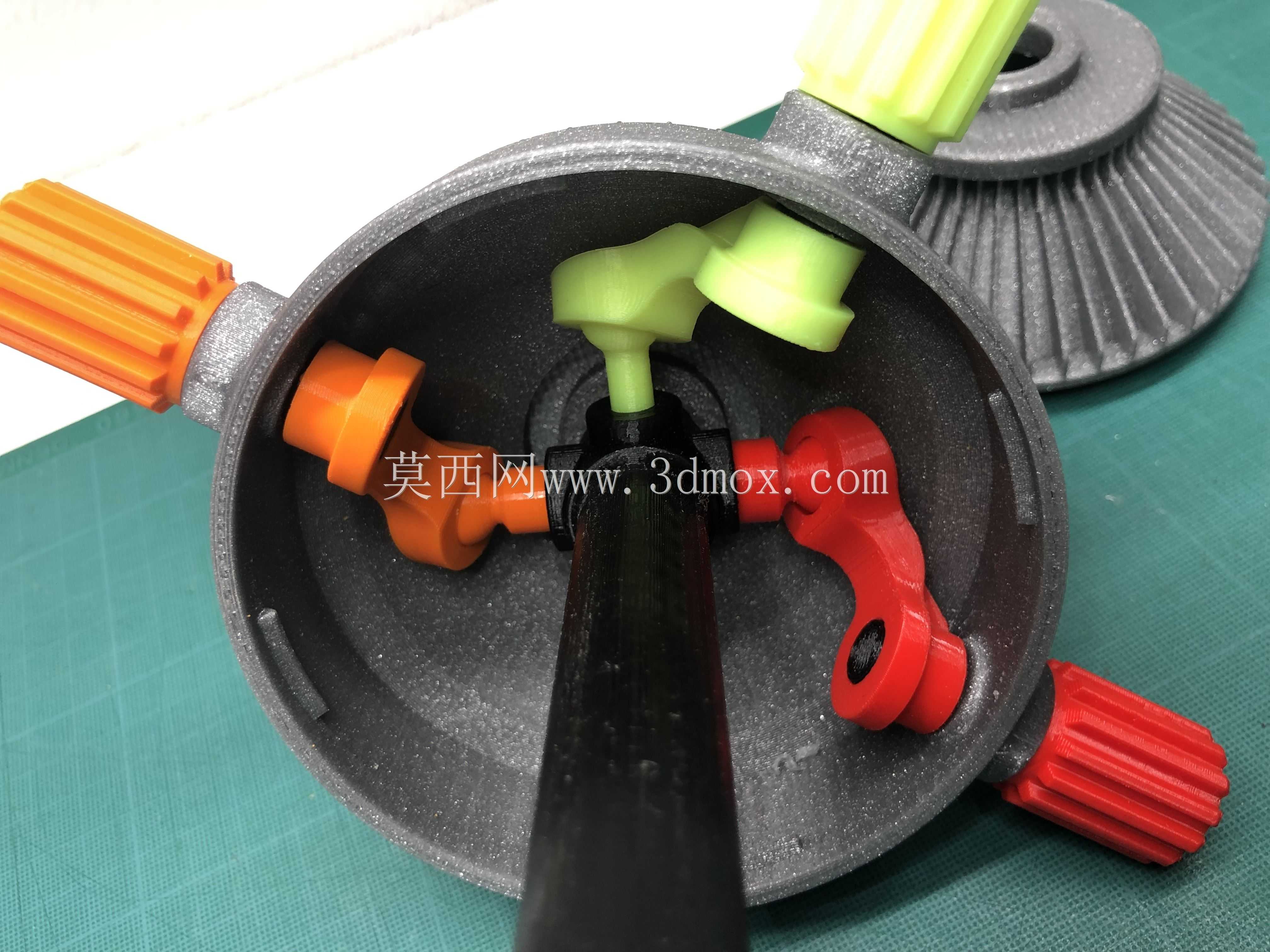

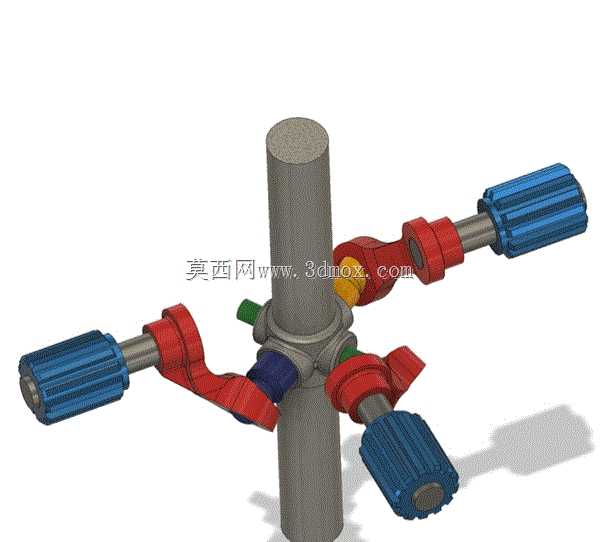

功能特性层面，该结构完全摒弃了传统差速器的锥齿轮啮合设计，通过壳体内置的三组曲柄与活塞滑块组件实现动力传递，中心输入轴带动壳体旋转时，壳体内的曲柄会推动滑块与三个输出轴的卡槽配合，将旋转动力同步传递至三个径向布置的输出轴；当某一输出轴负载升高时，对应位置的滑块会在曲柄行程内产生相对位移，自动降低该轴的动力分配占比，将更多动力传递至低负载输出轴，实现无齿轮结构下的差速功能。整体结构无高精度啮合齿面，对零件加工精度要求低，采用普通3D打印工艺即可制作出可正常运转的样件，运转过程中无齿轮啮合冲击，噪音水平远低于传统齿轮差速结构，日常维护无需添加齿轮润滑油，仅需对滑块接触面做简单润滑即可长期运转。

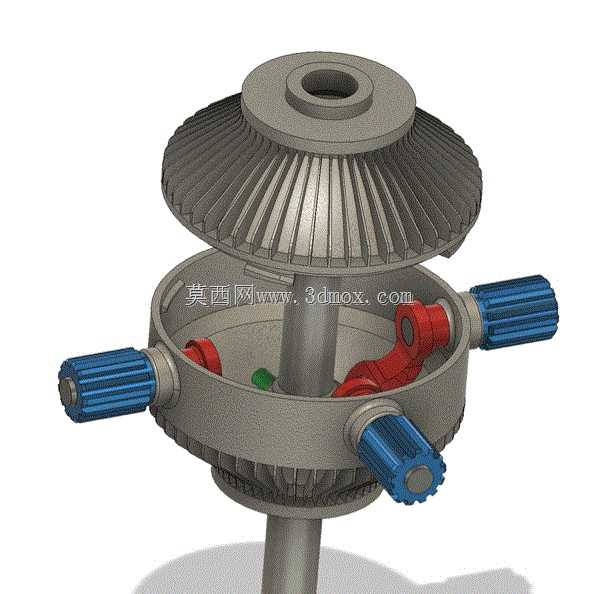

设计思路上，该结构参考了早期杏仁联轴器的无齿传动原理，将传统差速器的齿轮啮合副替换为曲柄滑块传动副，整体采用上下剖分的壳体设计，通过壳体侧壁的三个径向安装位固定输出轴的轴承座，输出轴端部设计有外花键结构，可直接连接外部传动部件；中心轴贯穿壳体上下端面，作为动力输入的定位基准。壳体内部预留了足够的滑块运动空腔，避免滑块在差速位移过程中与壳体内壁产生干涉。针对3D打印的工艺特性，结构所有零件均设计为无倒扣、易打印的形态，活塞滑块与曲柄的配合间隙预留了0.2mm的打印余量，适配绝大多数FDM3D打印机的精度水平，无需额外支撑即可完成全部零件的打印制作。

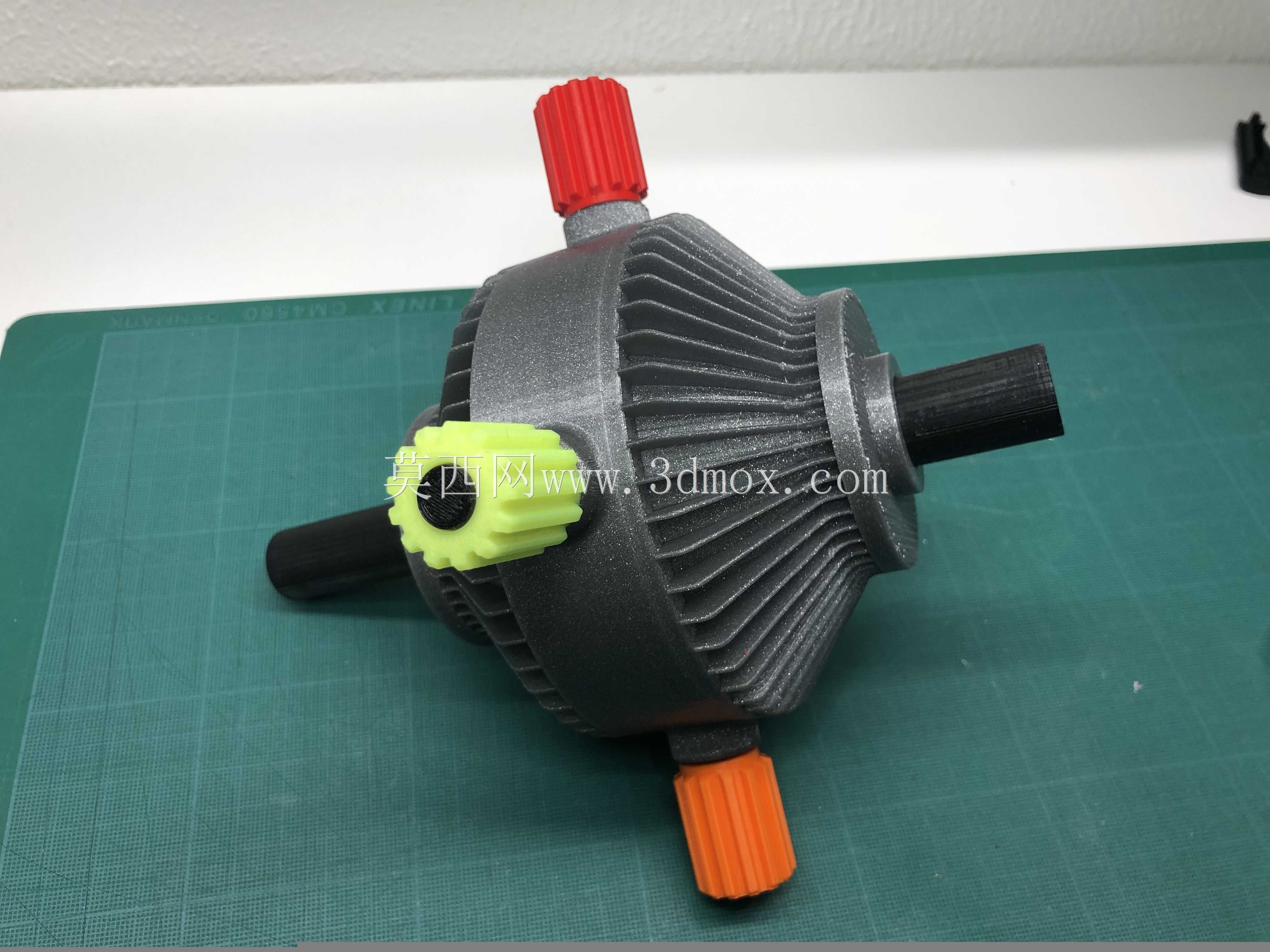

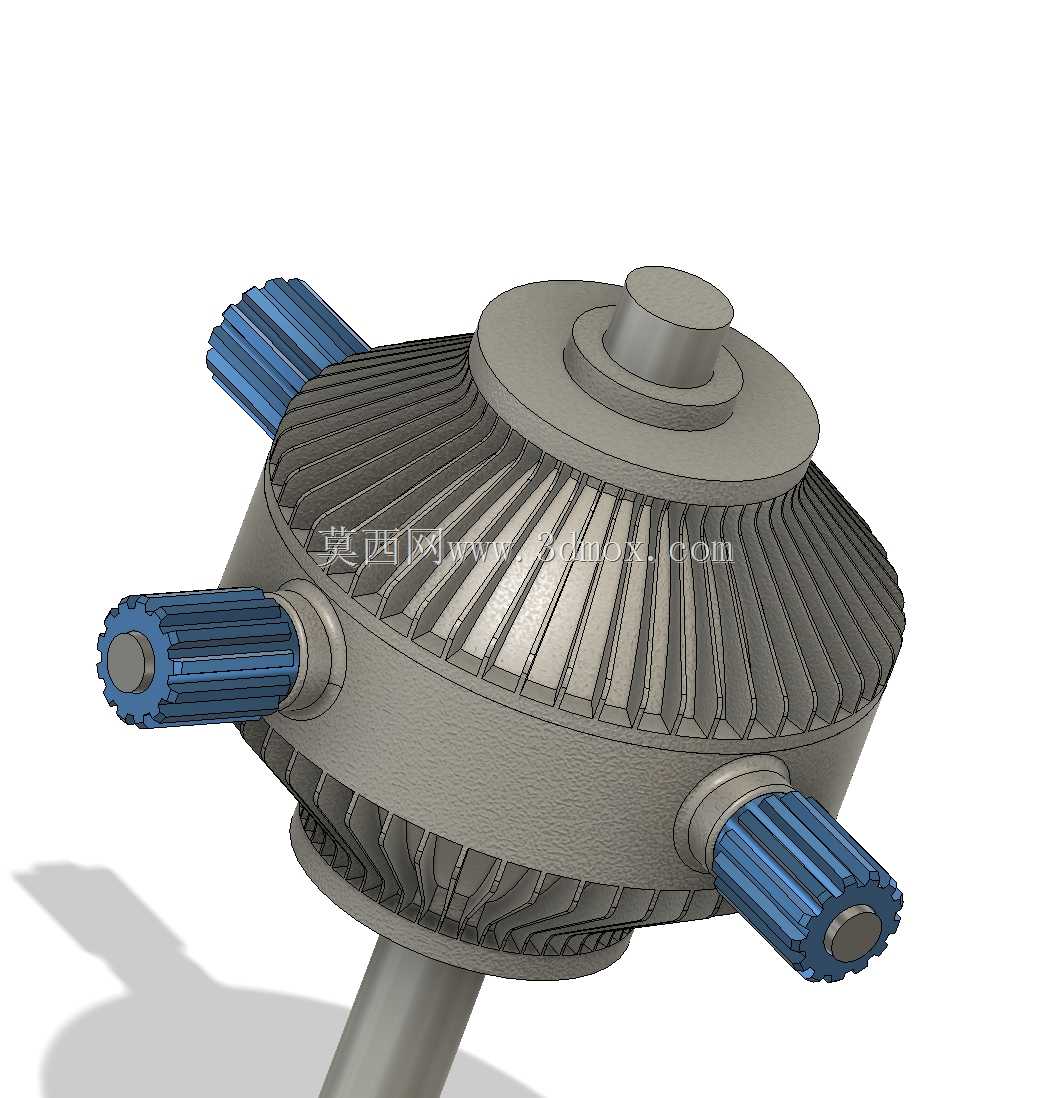

外形尺寸与安装边界方面，该机构整体为类圆柱形态，主体壳体外径约120mm，总高度约150mm，三个输出轴沿壳体周向120°均匀分布，单根输出轴伸出壳体长度约35mm，轴径为12mm，端部花键规格适配标准8mm传动连接接口；中心输入轴伸出壳体下端长度约40mm，轴径10mm，可通过联轴器直接连接标准动力输出端。安装时需保证三个输出轴的轴线处于同一水平面，且与中心输入轴轴线垂直，壳体上下端盖的安装孔位预留了M3螺丝的安装位置，可直接固定在配套的安装支架上，整体安装占用空间不超过150mm×150mm×180mm，适配小型设备的紧凑安装空间需求。
