九十度无齿换向杏仁联轴器结构

该结构属于轴系传动中的特殊换向连接件，主要用于两相交轴之间需要在紧凑空间内完成九十度动力传递的场合。与常见锥齿轮、蜗轮蜗杆或万向节不同，它不依赖轮齿啮合，而是通过中间摆动块、偏心销和两侧半联轴器之间的连续接触来传递扭矩，因此在低速、轻载、演示性机构或对噪声敏感的小型装置中具有独特价值。实际选型时，不能简单按普通刚性联轴器处理，应重点校核输入、输出轴的相交角度偏差、角向摆动范围以及中间构件在循环载荷下的接触应力。

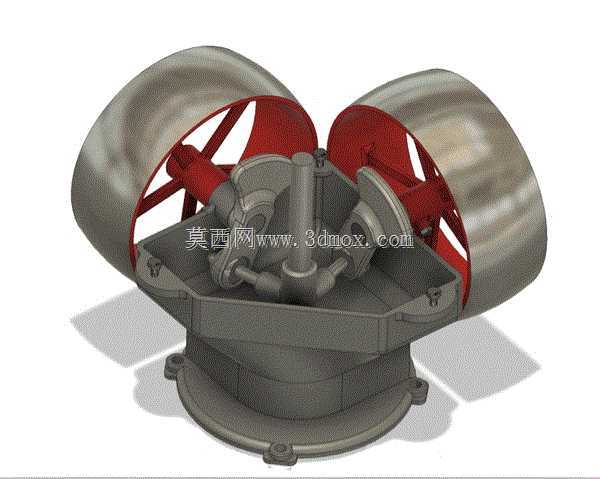

从结构组成看，模型由底座、左右半联轴器、中间传动件、销轴、限位块和外侧护罩构成。两侧半联轴器分别与主动轴和从动轴连接，内部形成非圆轮廓的容纳空间；中间件位于两轴交汇处，在旋转过程中不断改变姿态，把一侧轴的转动转化为另一侧轴的同步转动。这种运动关系决定了它更适合传递角度位置和较低扭矩，而不适合高速重载工况。若用于真实设备，应在接触面设置耐磨衬套或采用表面硬化处理，否则长期摆动会造成局部压痕和间隙增大。

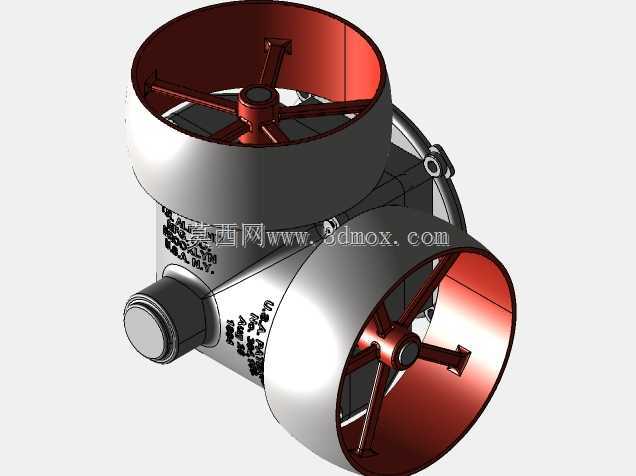

设计思路上，该结构把传统齿轮换向所需的复杂齿形简化为几何轮廓与铰接运动，降低了小批量加工和3D打印验证的难度。外壳采用对称碗状护罩，既能够遮挡内部运动件，避免人员触及，也使整体外观更完整。底座预留安装孔，可固定在平台或支架上；两侧轴端应保留足够的装拆距离，以便装入轴承、紧定螺钉或联轴器夹紧件。进行三维建模时，需要特别注意中间件在极限转角处与壳体、半联轴器之间的干涉检查，不能只看单一装配位置。

安装边界方面，底座孔位决定整机定位，输入轴与输出轴应保持严格垂直，轴端伸入半联轴器的长度要兼顾传扭面积和轴向间隙。若轴系存在热伸长，应在一侧预留微量窜动空间，避免中间构件被卡死。护罩与旋转件之间需保留安全间隙，底部排屑或润滑空间也应根据使用环境考虑。对于教学样机、展览模型或低速自动化机构，该结构能够直观展示无齿传动原理；若推广到工业设备，则需进一步完善润滑、密封、耐磨和疲劳校核，才能保证长期运行稳定性。
