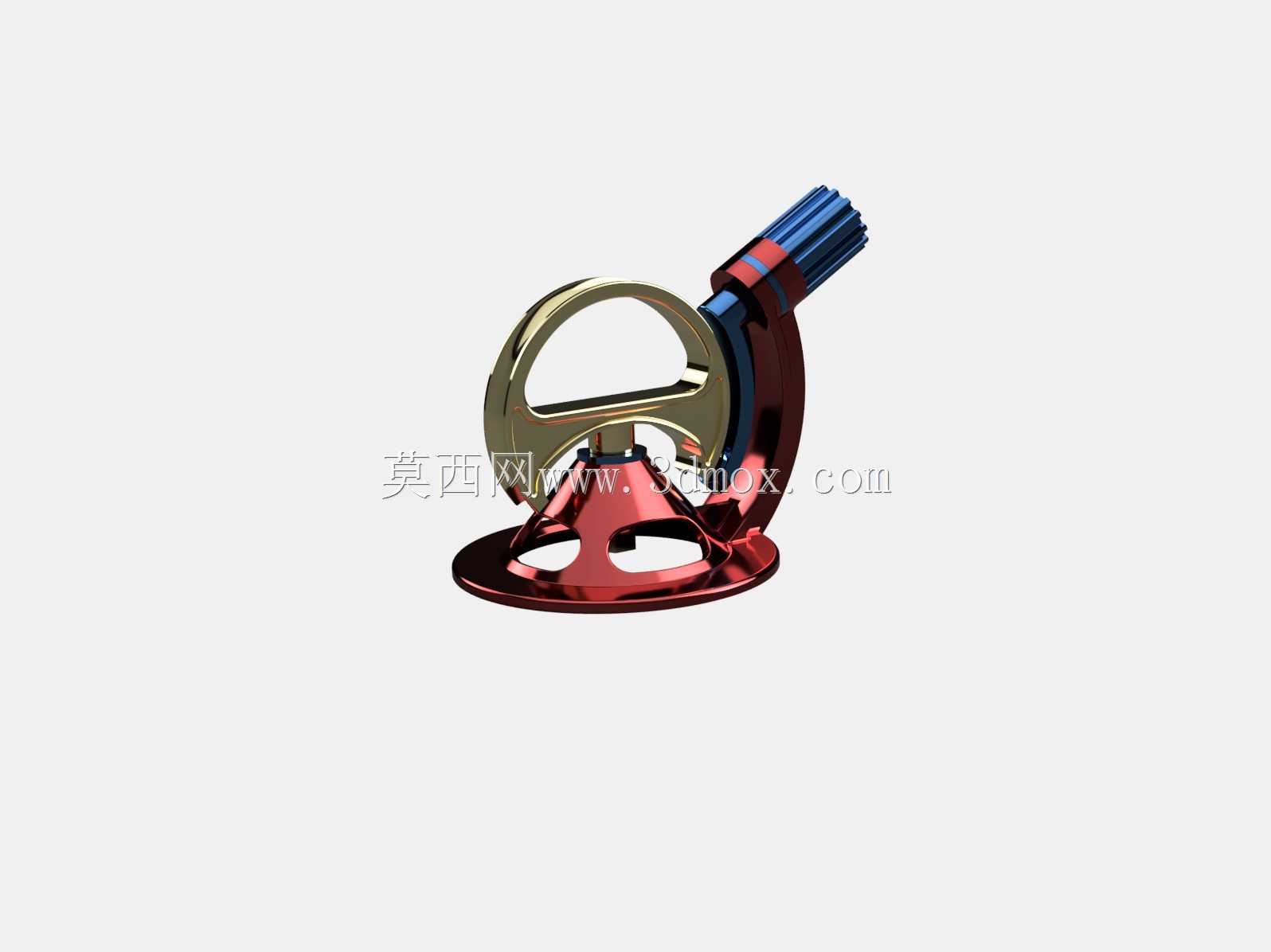

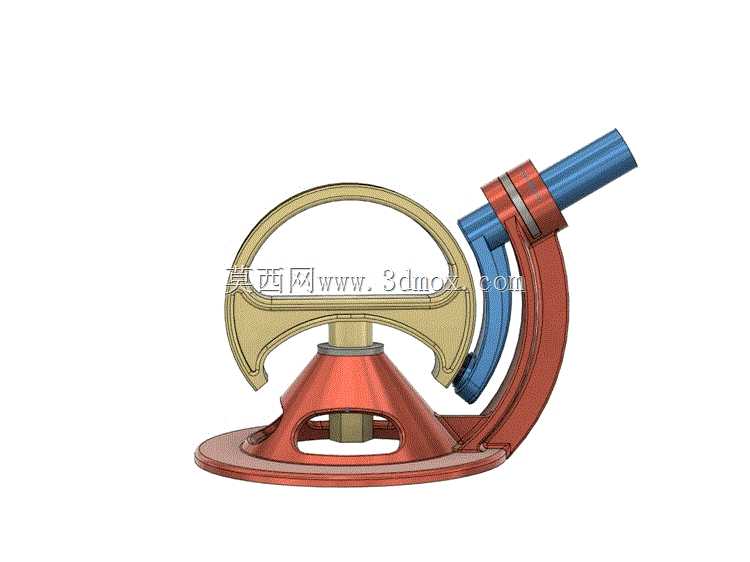

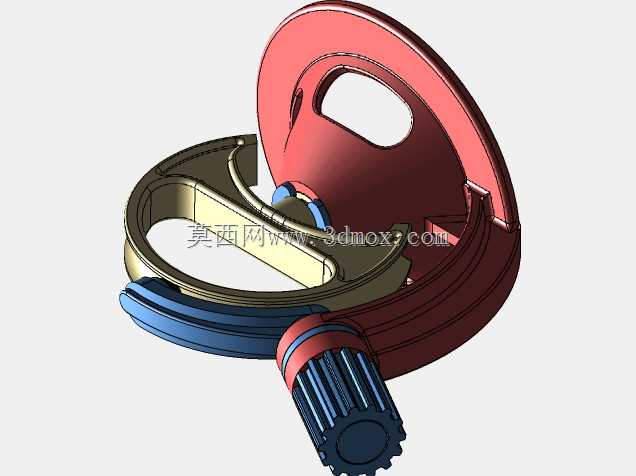

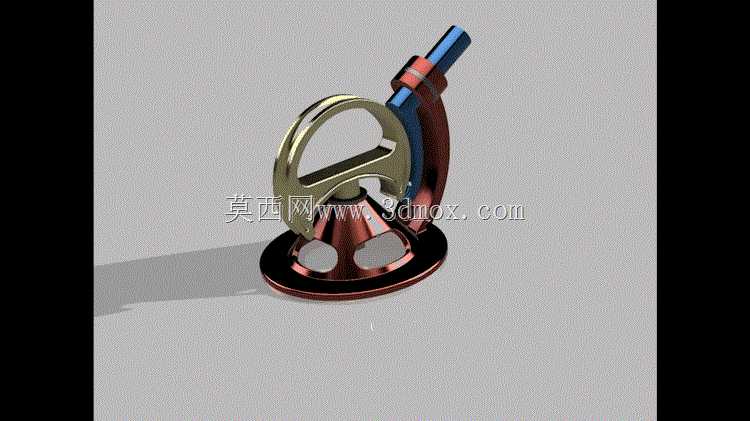

可3D打印无齿轮摩擦式变速传动装置

这款无齿轮变速传动装置，突破传统齿轮啮合变速的结构局限，采用摩擦接触式传动逻辑实现转速与扭矩的无级调节，可广泛适配桌面级创客实验装置、小型3D打印外设传动模组、教学演示教具、轻型自动化输送单元等对传动平稳性有较高要求的应用场景，尤其适合需要直观展示无级变速原理的教学场景，以及对传动噪音控制要求较高的桌面小型设备动力传输环节。装置整体采用立式同轴布局，核心传动依托曲面摩擦副的接触半径变化实现速比调节，摒弃了传统齿轮传动的齿侧间隙、啮合冲击等固有问题，运行过程中无齿轮啮合带来的高频振动与噪音，传动过程更加顺滑，同时可在额定负载范围内实现连续无级的速比调整，无需换挡停顿即可匹配不同输出转速需求。设计阶段充分考虑了3D打印的工艺适配性，所有结构件均采用无支撑或少支撑的造型逻辑，曲面过渡处预留了足够的打印脱模角度，避免打印过程中出现悬垂塌陷、支撑残留影响装配精度的问题；核心摩擦接触部件采用对称式曲面造型，接触压力可通过顶部的调节手柄进行微调，保证传动过程中摩擦力矩稳定，不会出现打滑丢转的情况，同时接触面磨损后可通过微调压力补偿磨损量，延长装置的整体使用寿命。从安装边界来看，装置底部为圆形安装法兰底座，法兰上预留了三个均匀分布的安装定位孔，可直接通过螺栓固定在16毫米厚度的大理石安装平台或标准铝型材工作台面上，整体安装占用空间直径不超过120毫米，高度方向尺寸控制在180毫米以内，不会占用过多设备安装空间；输入轴与输出轴采用同轴心布局，轴端预留了标准的联轴器安装位，可直接连接标准尺寸的驱动电机与负载端，无需额外设计转接结构，大幅降低了集成应用的改造成本。装置的操作手柄采用符合人体工学的弧形造型，调节时阻尼感均匀，可精准停留在任意速比位置，不会出现自行滑移导致速比变动的问题；外壳部分采用半开放的结构设计，既可以直观展示内部的摩擦传动过程，方便教学演示时观察传动原理，也能避免外部杂物落入摩擦副接触面造成传动卡顿或部件磨损，兼顾了展示性与实用性。在功能特性上，这款变速装置无需润滑油即可正常运行，依靠摩擦接触面的材料特性实现稳定传动，避免了油污渗漏的问题，非常适合桌面级洁净场景下的设备使用；整体结构零件数量少，装配流程简单，所有配合部位均预留了合理的装配间隙，普通用户无需专业工具即可完成组装与调试，既可以作为机械原理教学的实操组装教具，也可以直接集成到小型自动化设备中作为无级变速模块使用，适配低负载、高平顺性要求的动力传输需求。
