手摇式小型辊压磨床三维设计作品

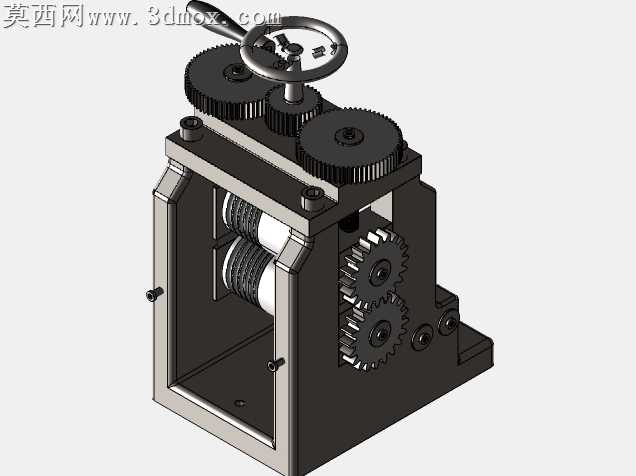

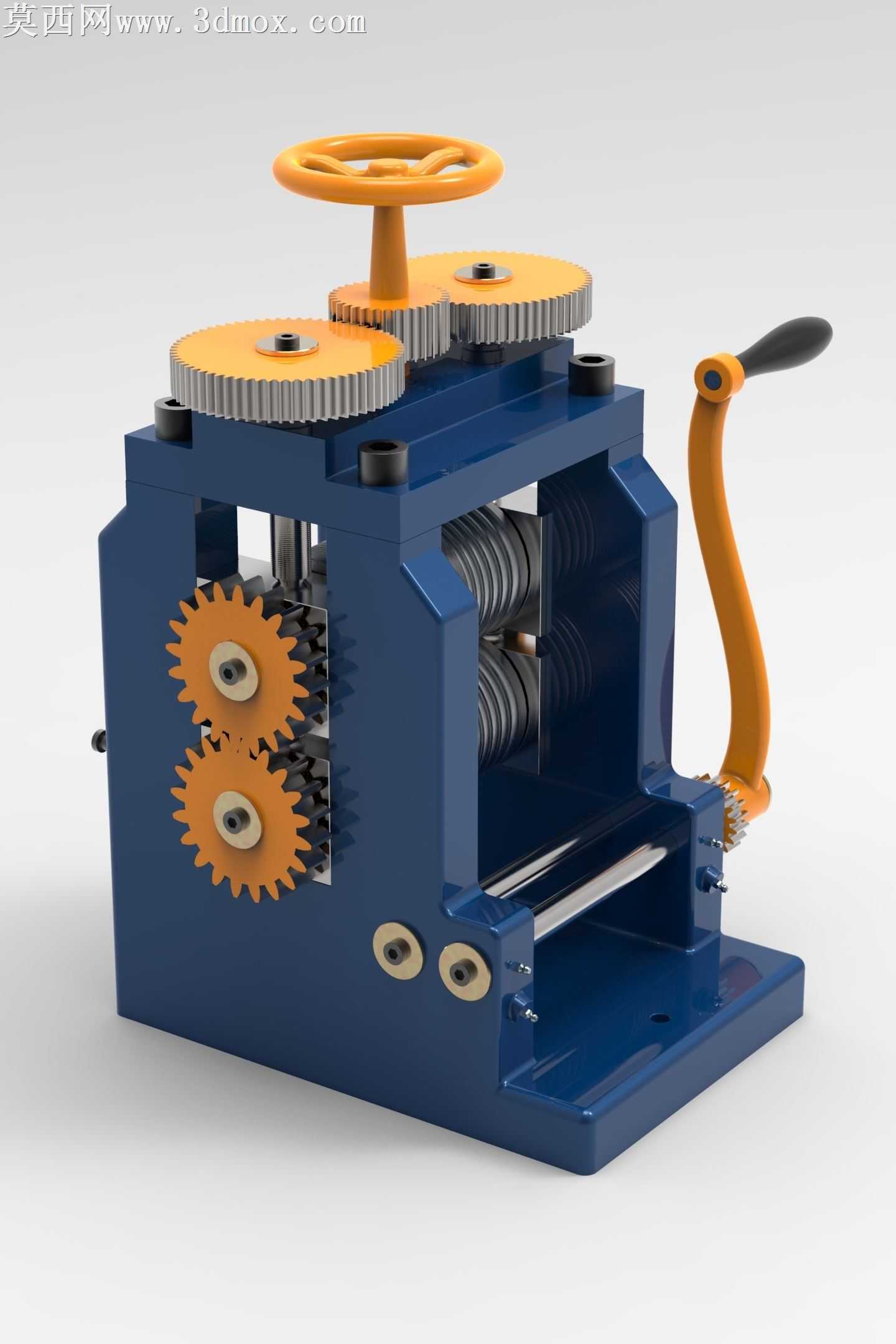

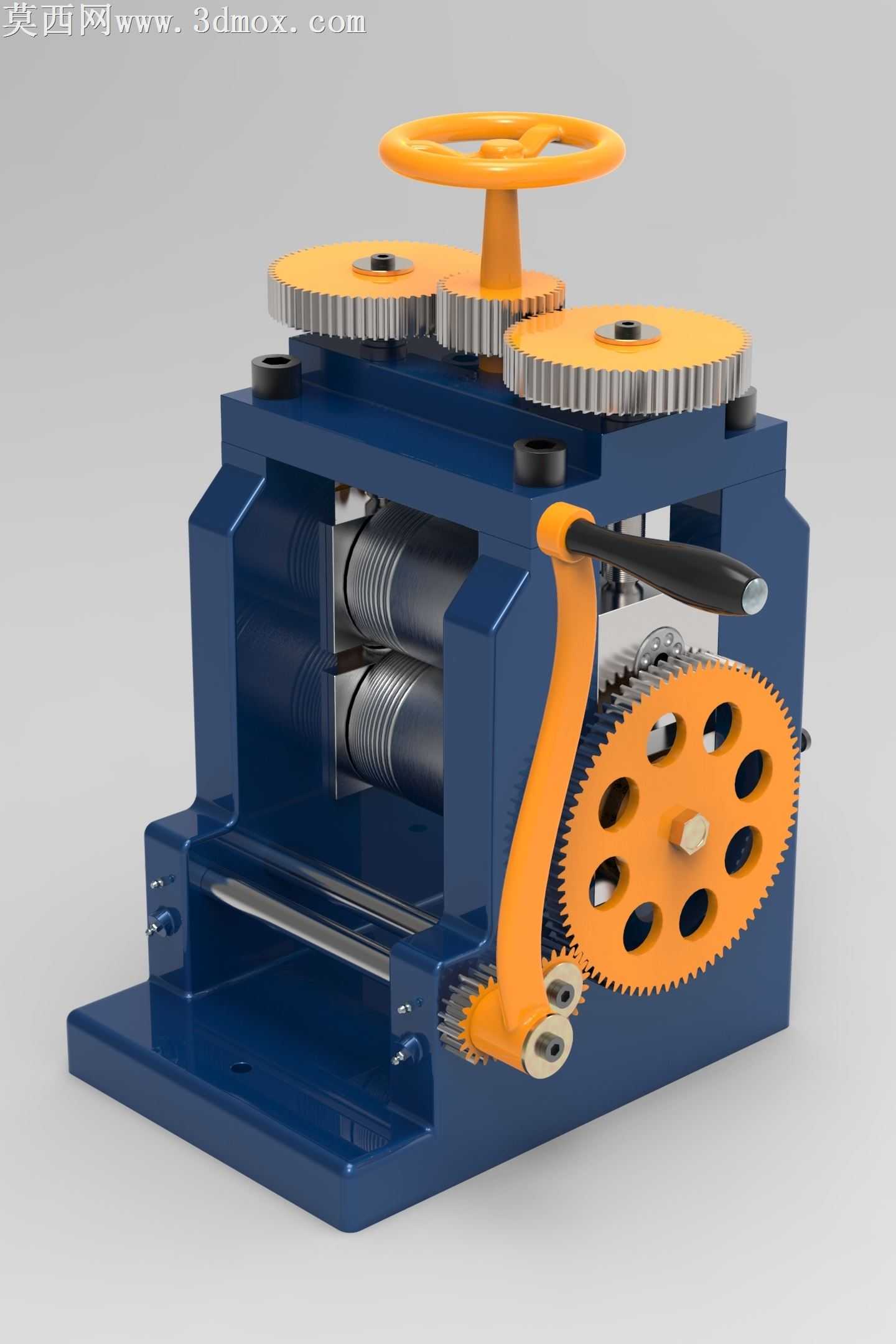

本作品为手动驱动的小型辊压磨床三维设计，建模阶段采用参数化建模逻辑完成全零件的独立构建与装配约束，首先从设备的底座基座开始搭建，底座采用一体式厚重结构设计，建模时预留了辊组安装位、传动机构固定孔位与操作手柄的避让空间，保证整体结构的安装基准统一。核心加工部件为上下平行布置的双压辊结构，建模时还原了压辊表面的细密滚花纹理，用于提升工件进给时的摩擦力，压辊两端配置滑动轴承位，可实现顺畅的相对转动，适配薄型工件的辊压磨削进给需求。传动系统采用多级圆柱直齿轮传动布局，顶部设置手轮驱动的输入齿轮组，侧部配置大直径传动齿轮与摇臂输入齿轮，建模时严格按照齿轮啮合参数绘制齿形，还原了齿轮上的减重孔、安装定位孔细节，摇臂采用符合人体工学的弯折造型，手柄末端设置防滑握持段，操作时可通过摇动手柄带动齿轮组传动，最终驱动压辊完成相对转动实现工件进给。顶部的调节手轮连接压辊间隙调节机构，建模时还原了手轮的轮辐造型与中心连接轴结构，可通过转动手轮调整上下压辊的间距，适配不同厚度工件的加工需求。外观渲染阶段采用写实材质方案，设备主体机架与底座赋予深蓝色金属烤漆材质，还原漆面的细腻哑光质感与边缘的轻微反光效果；所有传动齿轮、手轮、摇臂等操作件赋予亮橙色金属烤漆材质，与主体蓝色形成鲜明的视觉区分，便于快速识别操作部件；压辊表面赋予银灰色金属磨砂材质，还原加工辊面的金属质感；手柄握持段赋予黑色防滑橡胶材质，还原橡胶的哑光漫反射特性。场景搭建采用浅灰色无缝背景，搭配柔和的三点布光方案，主光从侧上方投射照亮设备主体结构，辅光补全暗部细节避免死黑，轮廓光勾勒设备边缘提升立体感，最终渲染效果清晰展现了设备的整体结构、传动布局与操作部件位置，完整呈现了这款手动小型磨床的设计细节，可用于手动加工设备的结构参考、教学演示或小型加工场景的设备选型参考，整体结构紧凑，传动逻辑清晰，手动操作的设计无需外接动力源，适合小型作坊、手工加工场景的轻量磨削辊压作业需求。
