带增压器的六缸水平对置拳击发动机设计

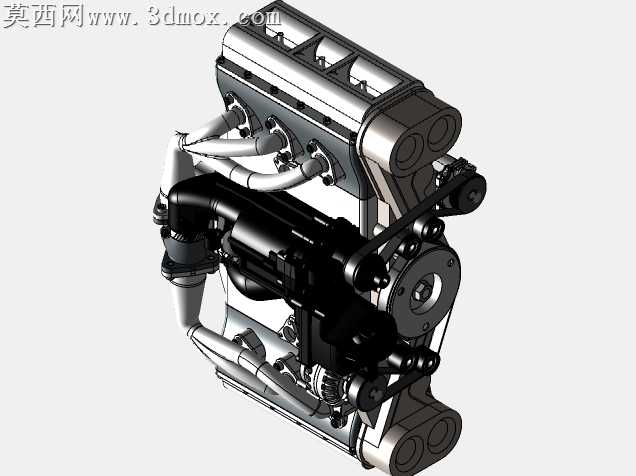

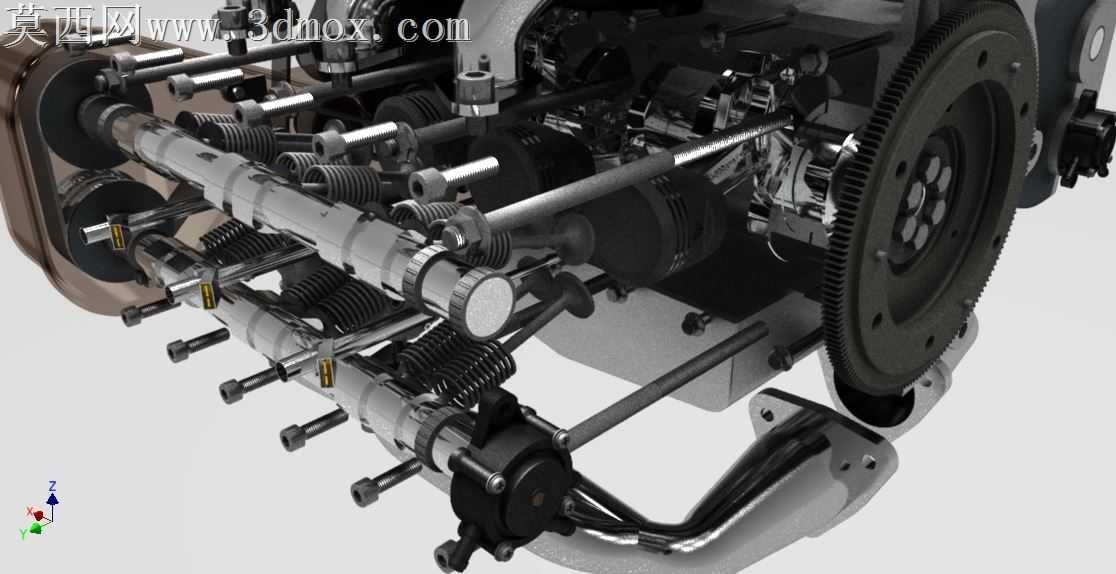

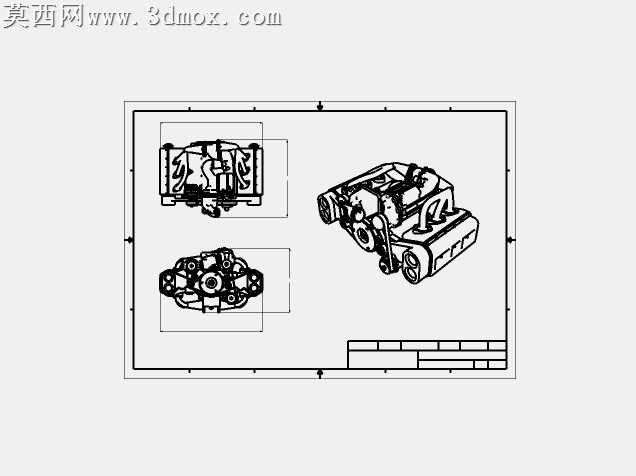

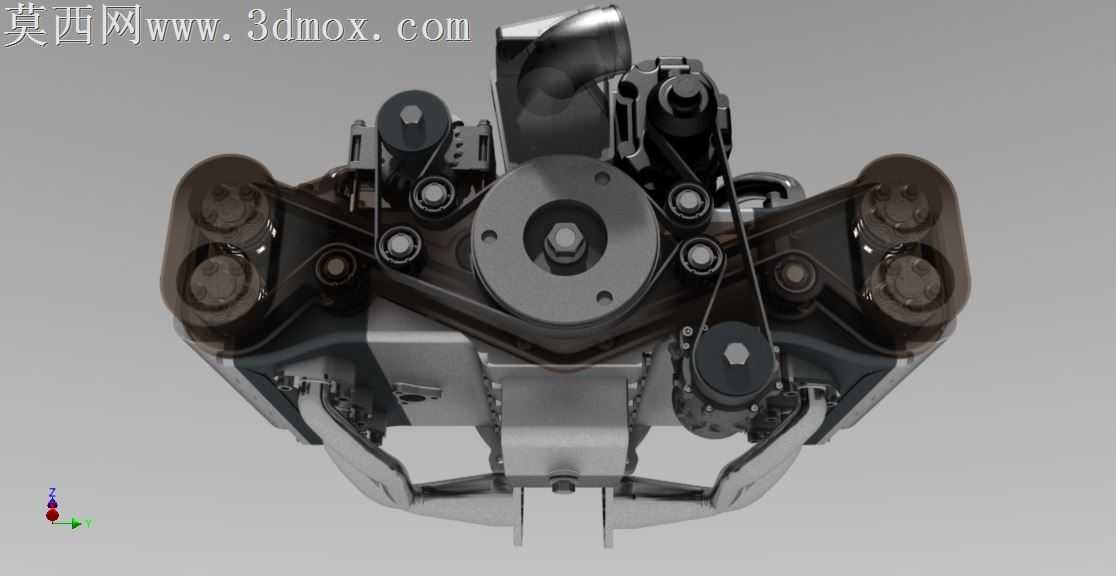

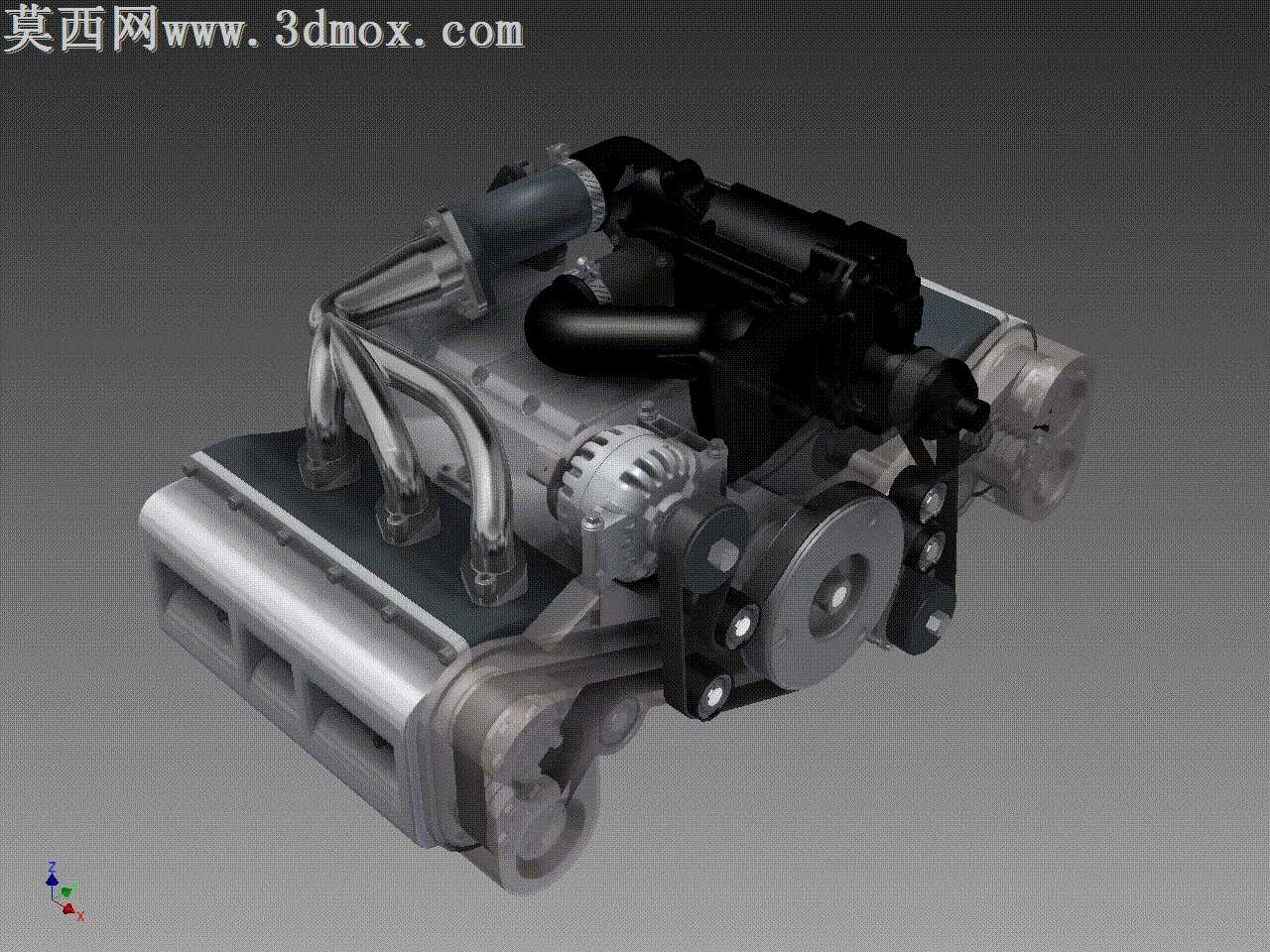

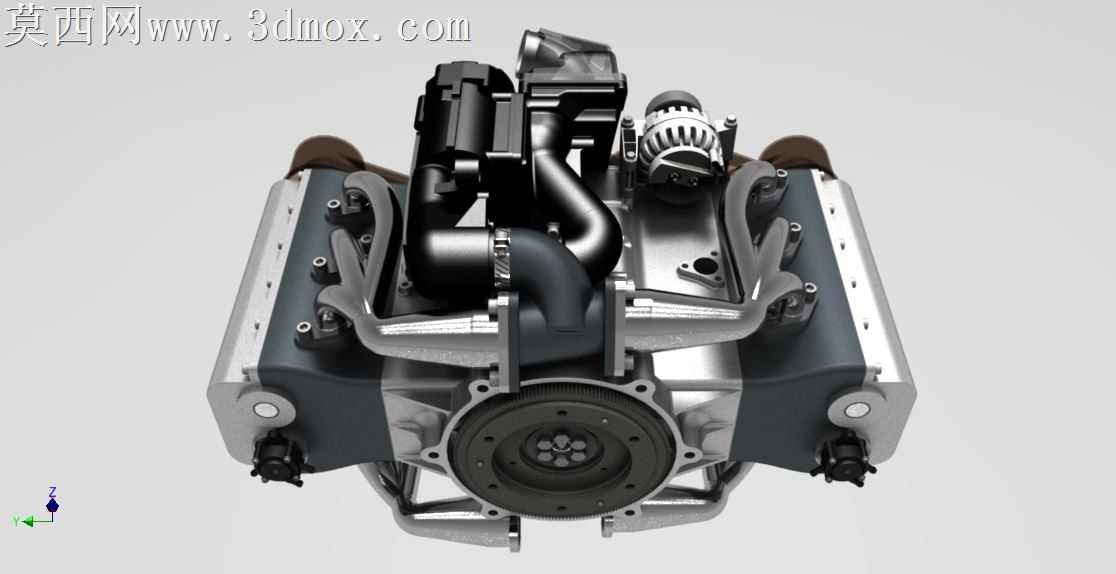

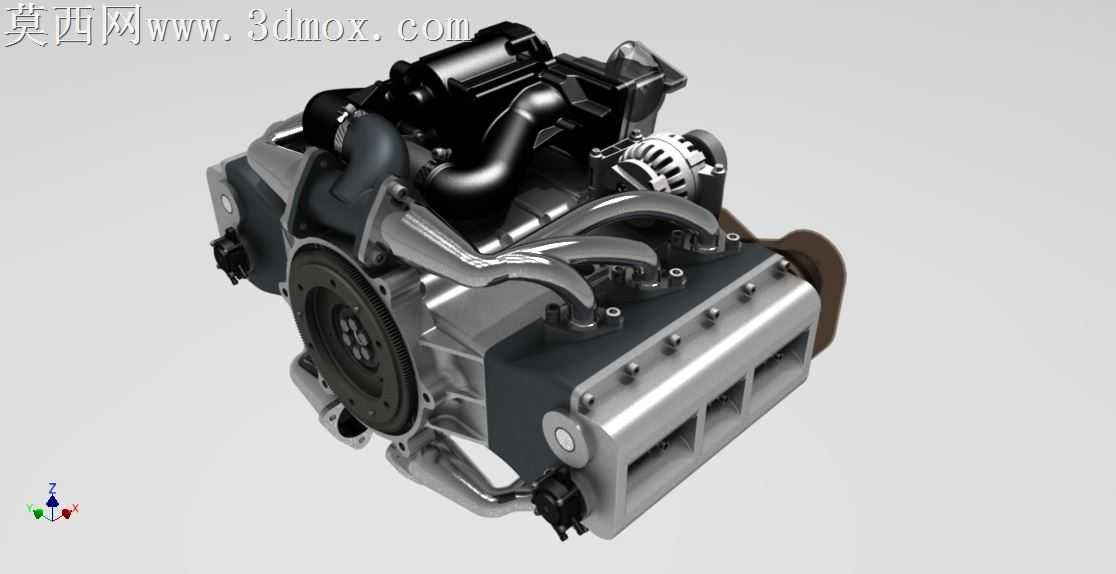

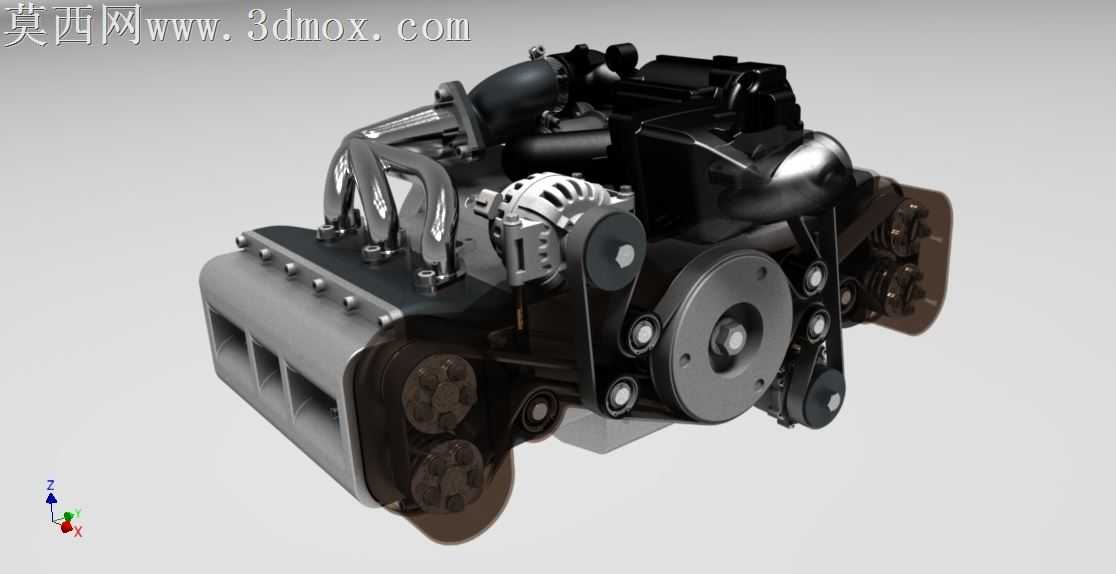

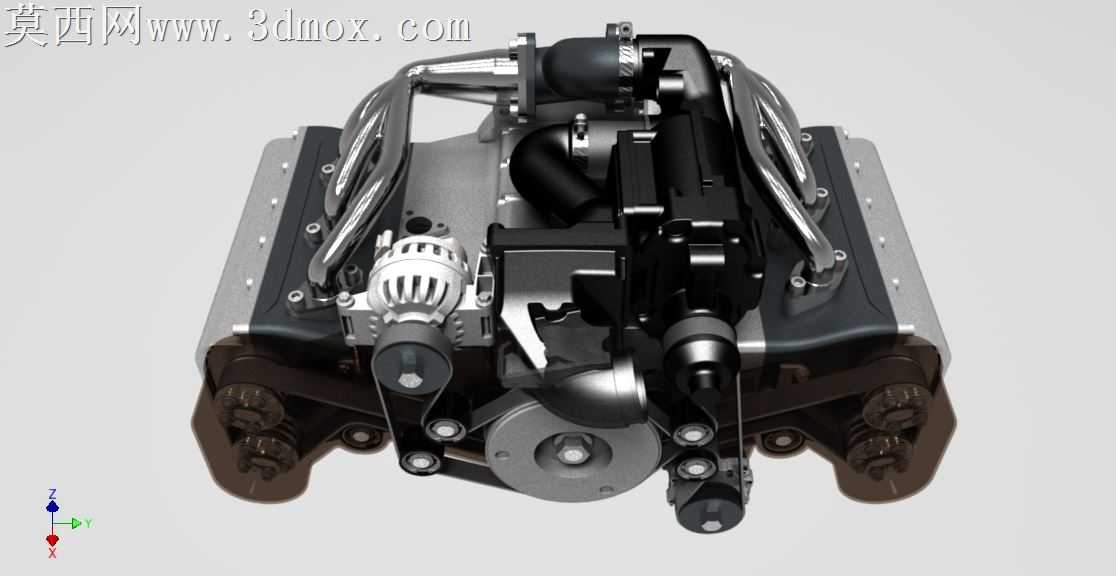

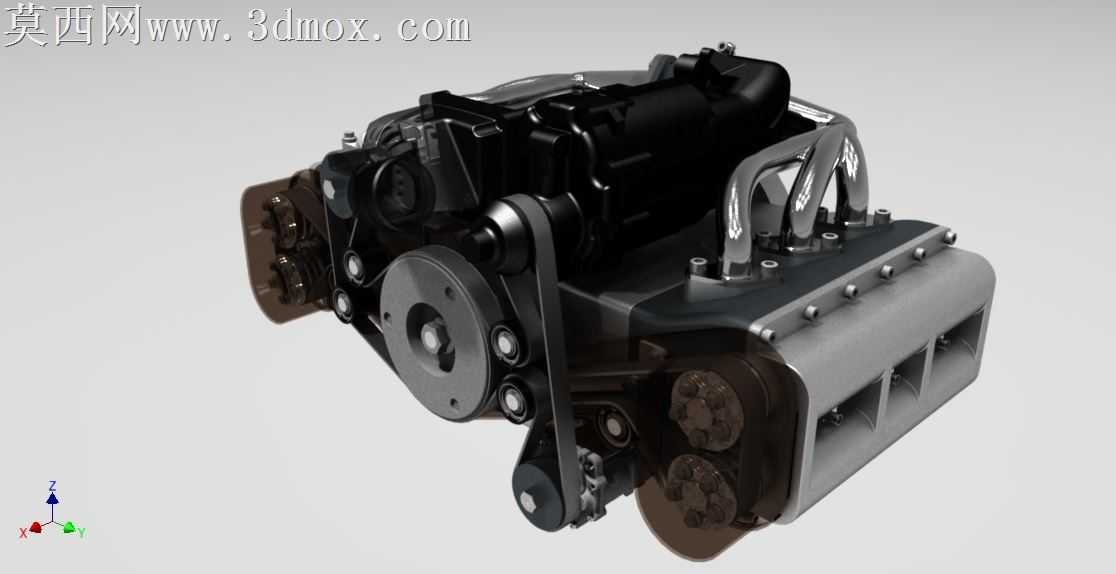

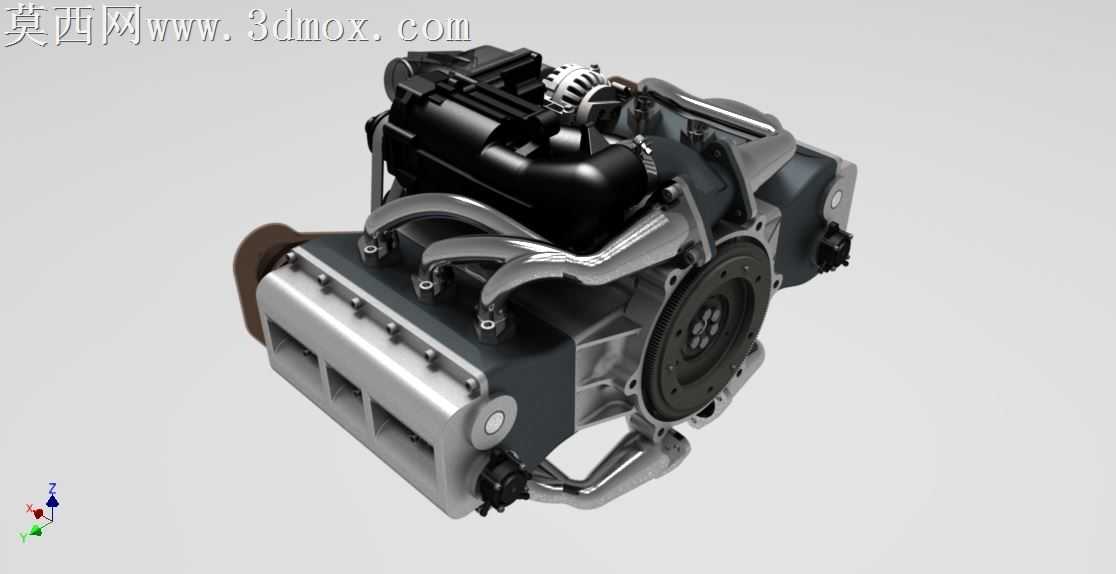

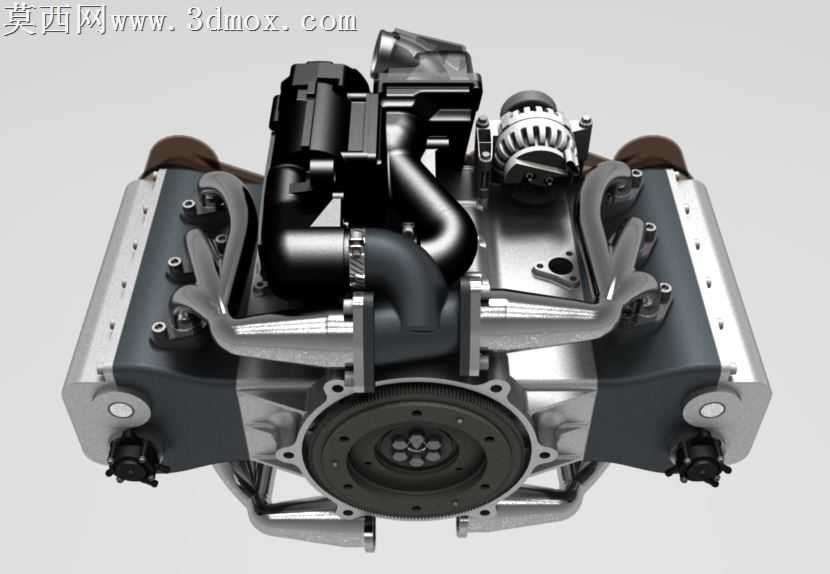

本作品为带涡轮增压器的六缸水平对置拳击发动机三维设计，整体建模过程围绕紧凑化动力布局展开，核心针对曲轴结构做了独创性优化，通过特殊的曲拐排布与轴颈衔接设计，在保证六缸动力输出平顺性的前提下，大幅压缩了发动机整体轴向尺寸，让整机布局更为紧凑，适配后置或中置动力的车型安装需求。建模阶段完整还原了发动机全系统零部件，涵盖活塞组件、轴承组、各类泵体、进排气结构、交流发电机等总计670余个独立零件，所有零件均按照真实动力单元的装配逻辑做了配合约束，可清晰呈现各部件的运动干涉关系与装配层级。进排气系统与涡轮增压器的衔接部分做了精细化建模，涡轮壳体的流道曲面、增压管路的弯折弧度、中冷连接段的接口结构都按照流体走向做了顺滑处理，兼顾结构合理性与外观质感。外观渲染阶段针对不同部件匹配了对应材质：缸体部分采用铸铝哑光金属材质，表面做了细微的铸造颗粒质感还原，进气管路使用磨砂黑工程塑料材质，金属管路部分做了镀铬亮面反射效果，飞轮与传动齿轮部分做了发黑处理的金属质感，密封胶条、管路卡扣等橡胶件还原了软质哑光的材质特性，各部件的接缝、螺栓紧固位都做了细节刻画，没有出现结构穿模或比例失调的问题。整体设计从概念构思到三维建模、结构校核、外观渲染全流程耗时约一个月，过程中反复调整了增压器安装位与缸体的间隙、曲轴平衡块与缸体内壁的安全距离、进气管路的弯折角度，既保证了结构设计符合机械原理，也让整机外观具备工业设计美感，可用于动力结构教学展示、汽车改装方案参考、动力总成虚拟装配验证等场景，完整呈现了水平对置六缸发动机搭配涡轮增压系统的完整结构形态。
