MW54涡轮喷气发动机剖面结构三维设计

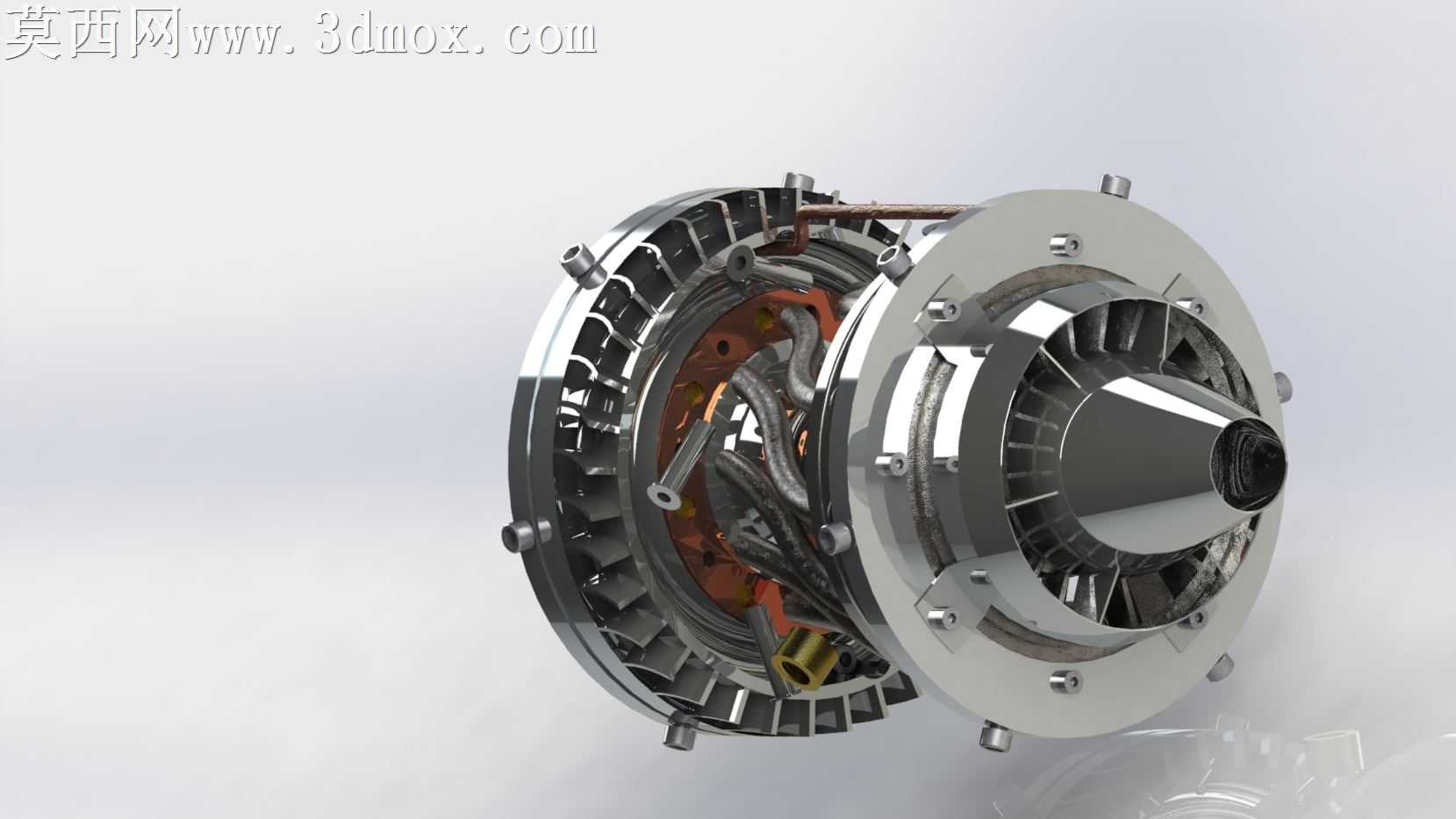

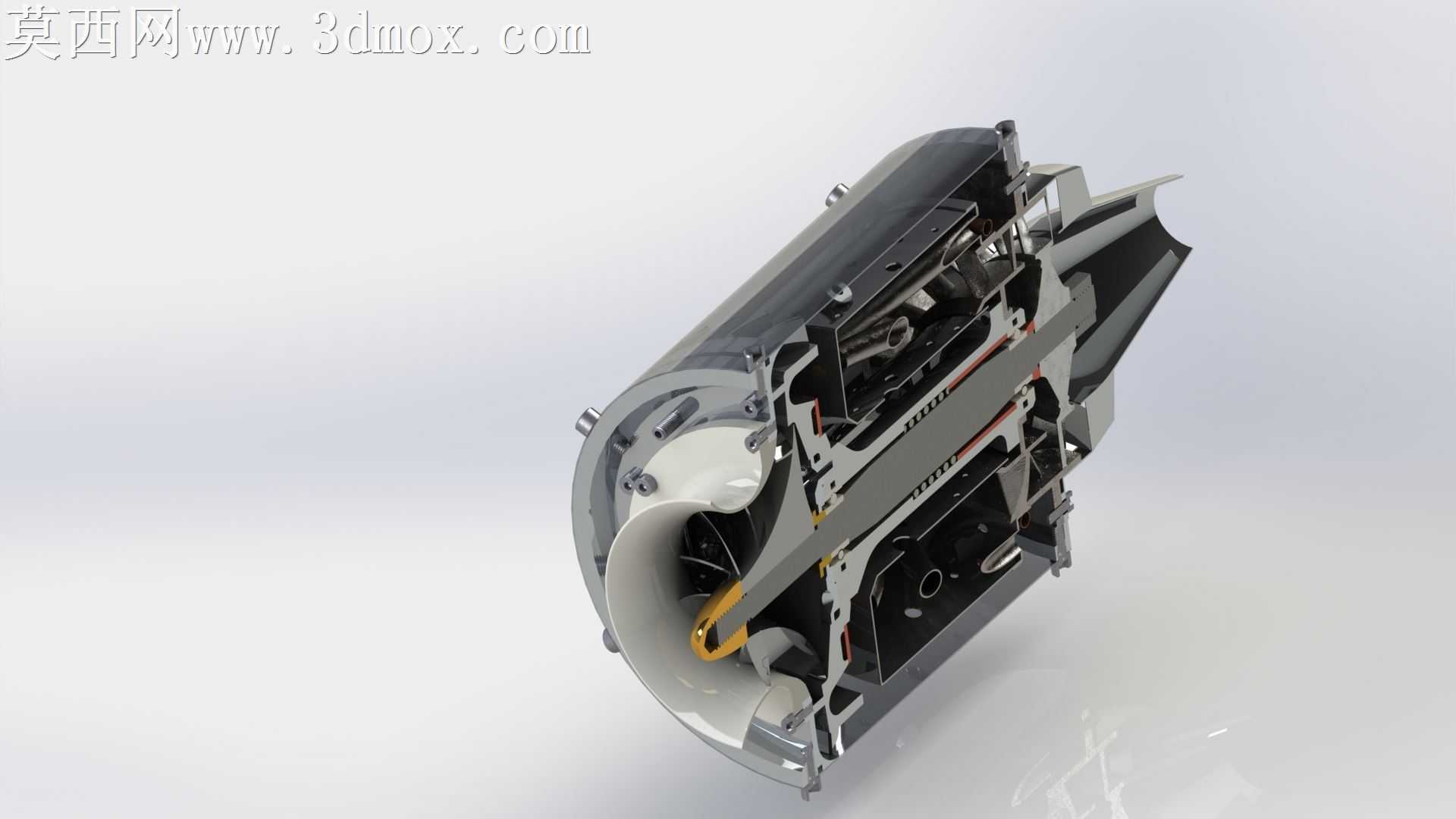

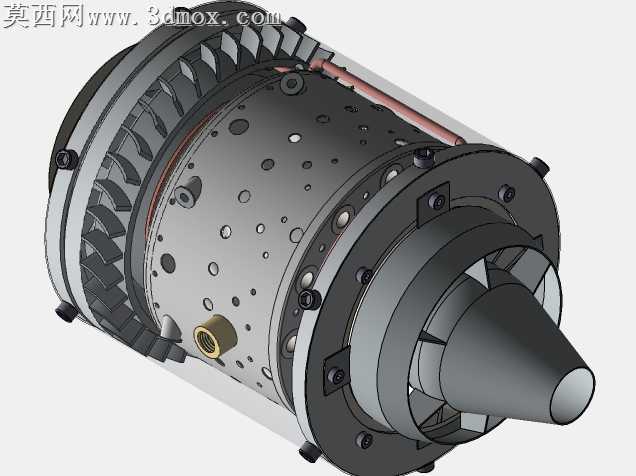

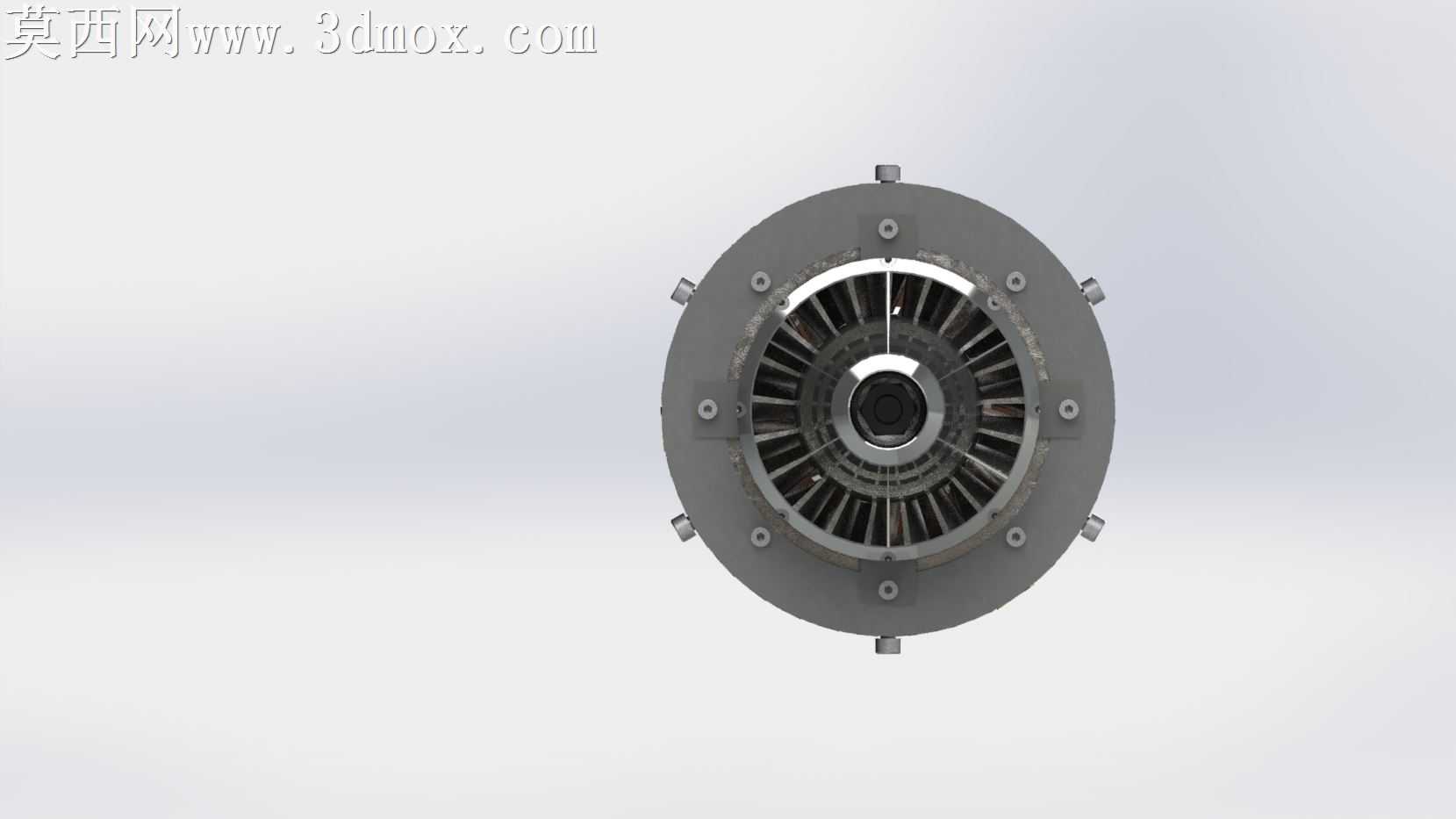

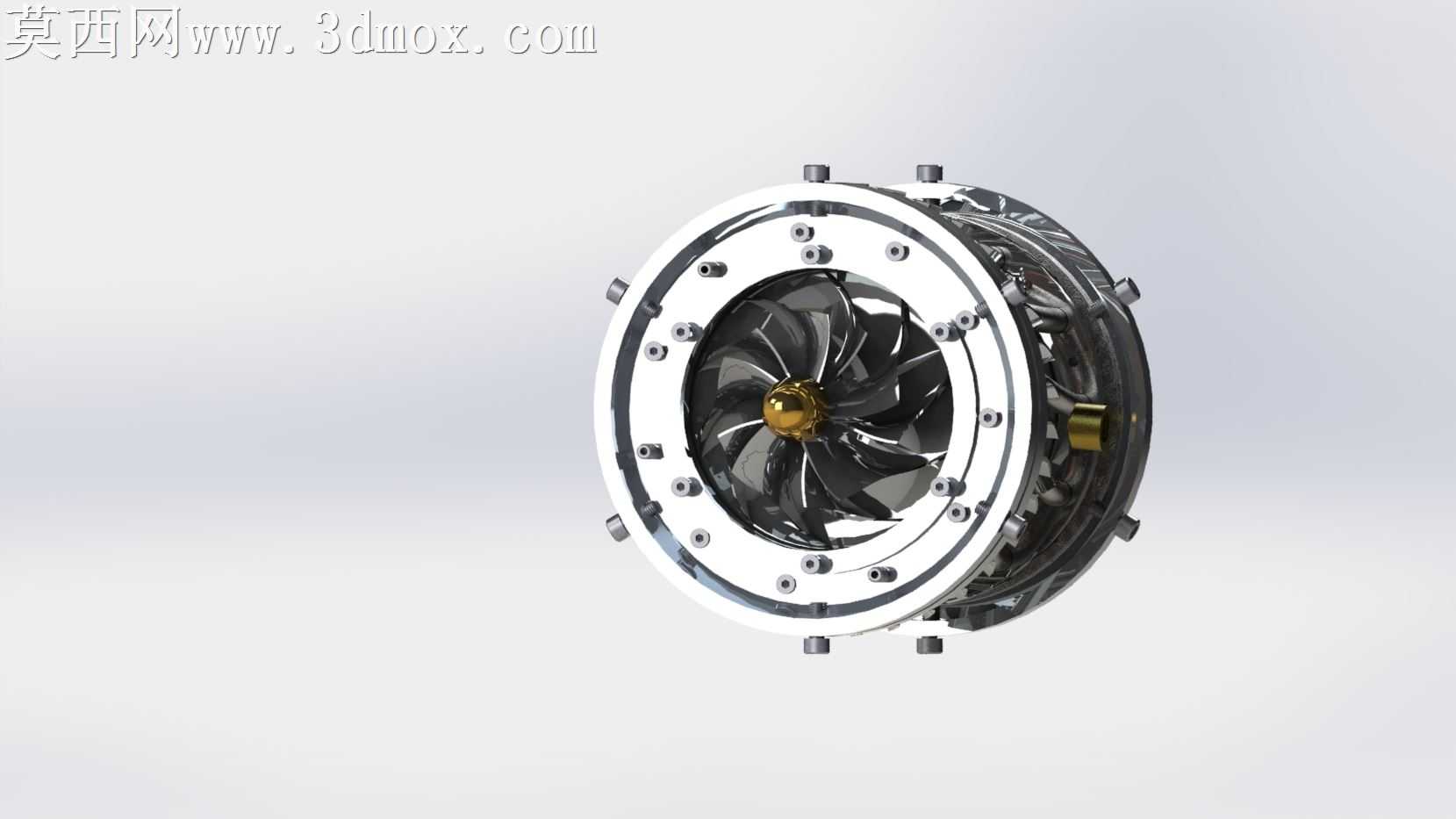

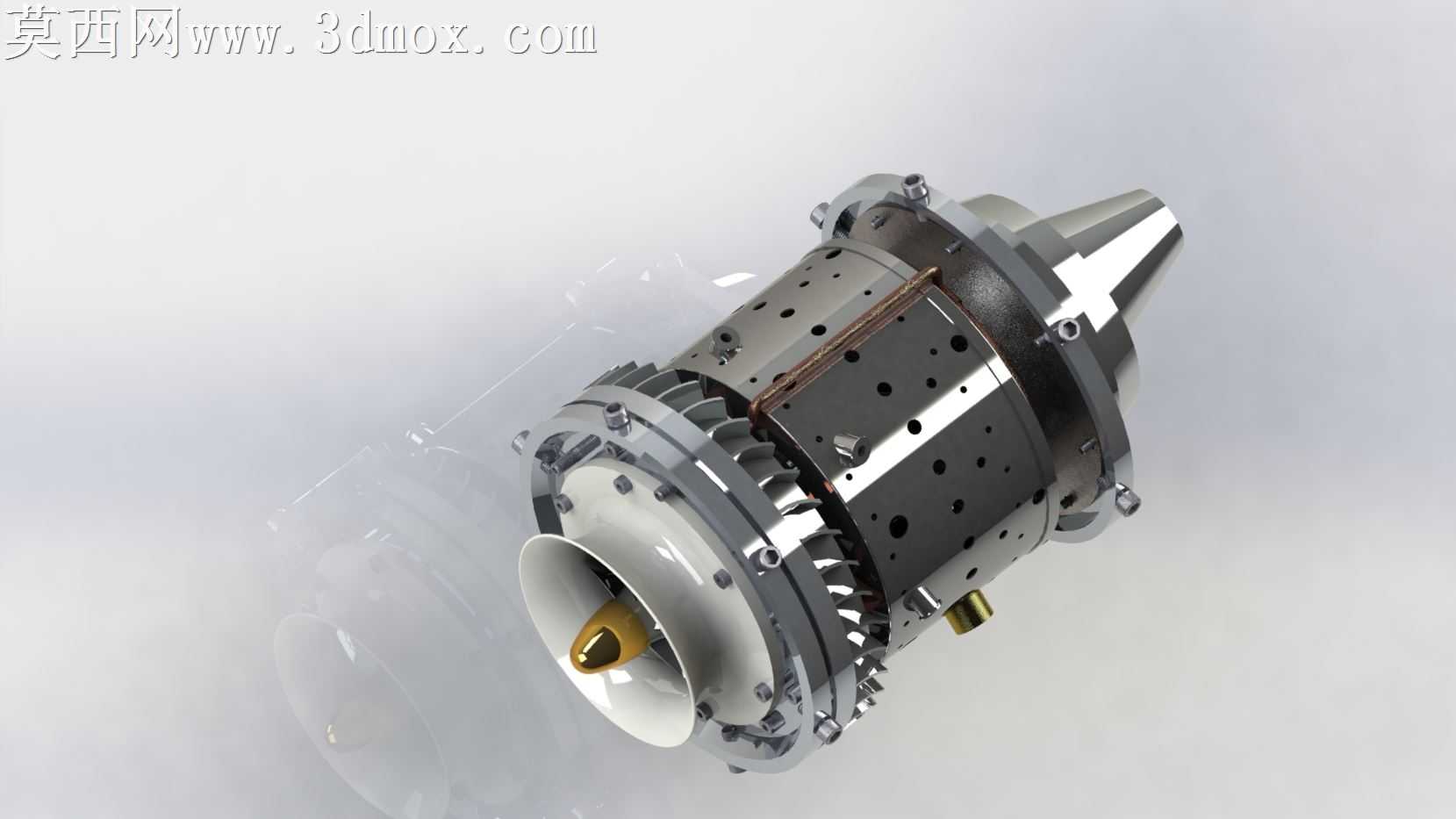

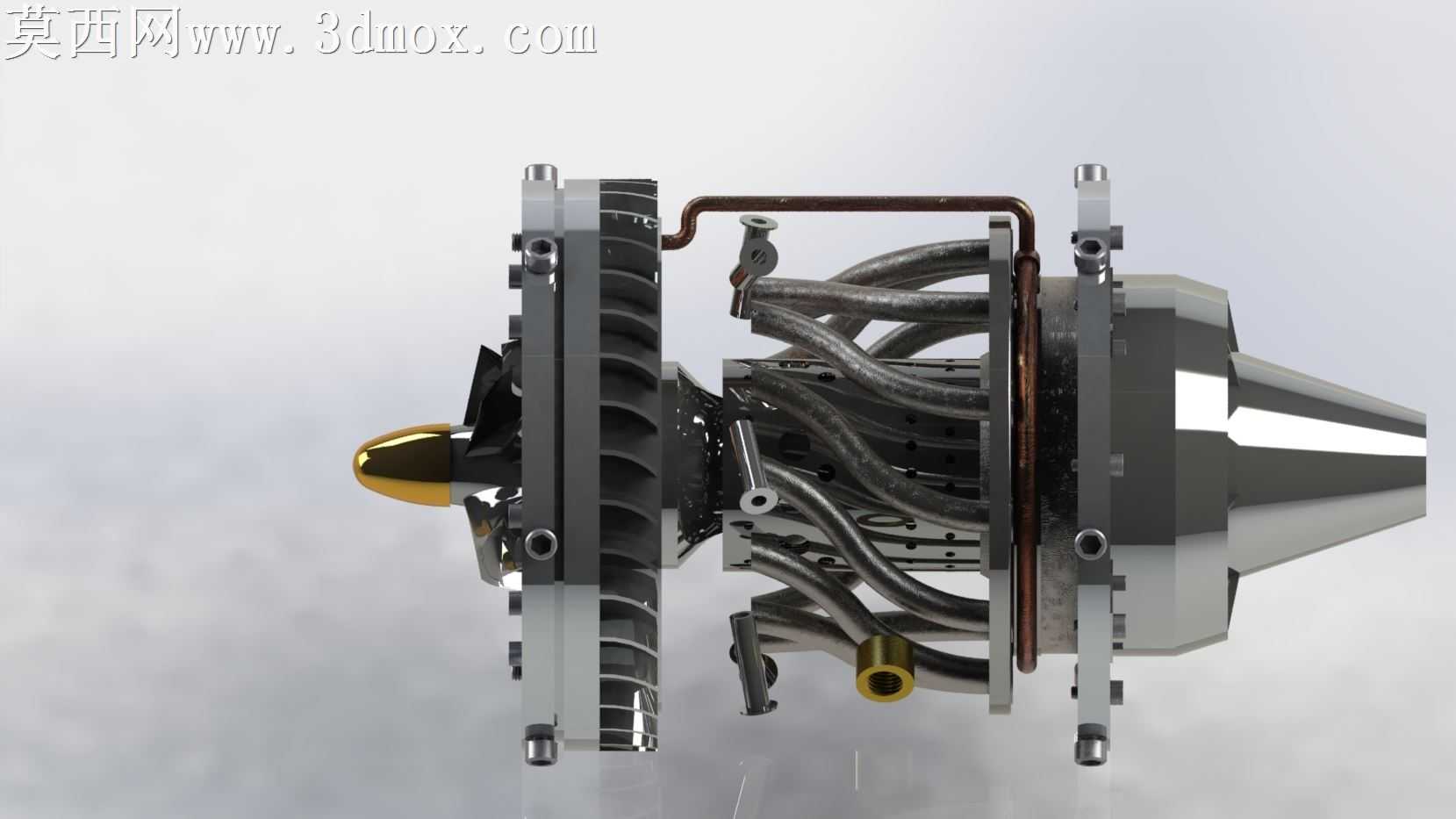

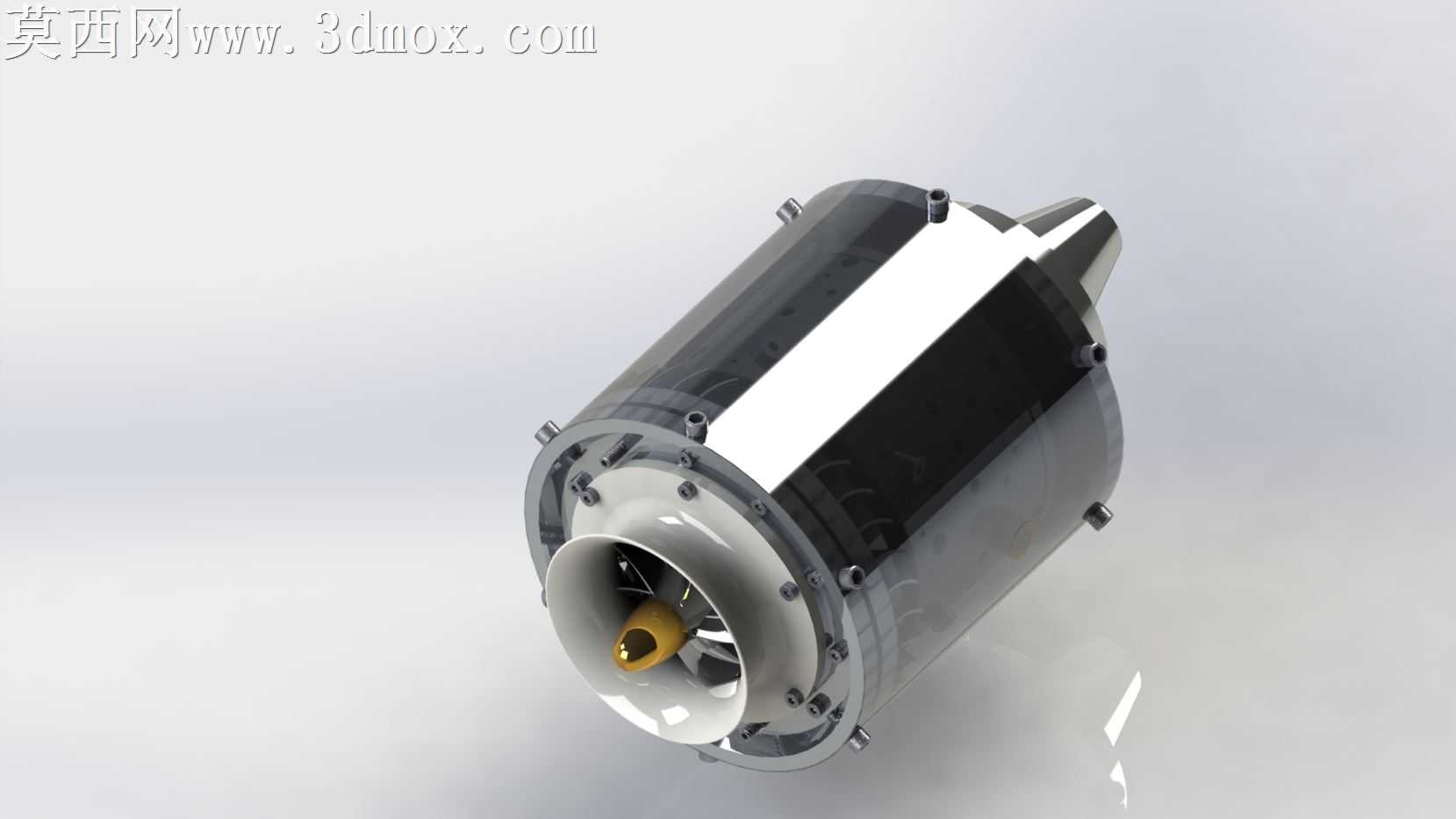

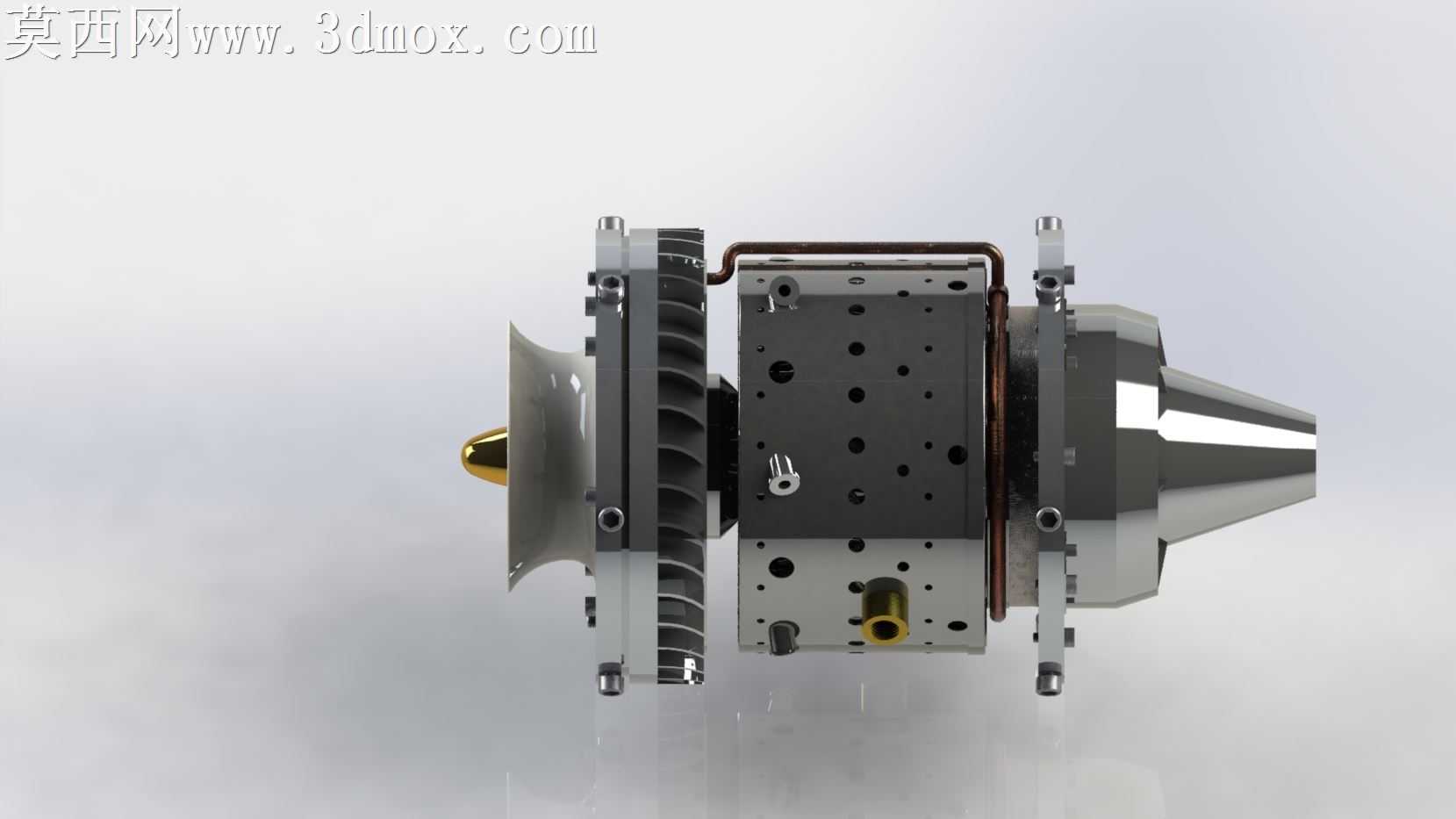

本作品为MW54小型涡轮喷气发动机的剖面展示三维模型，建模阶段严格参照小型航发的真实结构比例进行搭建，完整还原了该款发动机从进气端到尾喷口的全部核心构件。建模过程中首先对发动机的整体外廓进行基准定位，依次完成进气道、压气机叶轮、扩压段、燃烧室、涡轮导向器、涡轮转子、尾喷管等核心部件的独立建模，对每一处叶片的曲面弧度、机匣的壁厚、连接件的装配位置都做了精细化处理，确保各部件的装配关系完全符合真实航发的机械逻辑，不存在干涉错位的问题。在材质与渲染环节，针对不同部件的实际材质属性做了区分设置：机匣部分采用哑光高温合金材质，还原金属部件经过加工后的细腻磨砂质感；压气机与涡轮叶片赋予抛光金属材质，体现叶片加工后的高光金属特性；内部燃烧室等热端部件添加了轻微的高温灼烧质感纹理，连接件与紧固件做了镀锌金属的质感区分，不同材质的粗糙度、反射率参数都经过反复调试，让整体渲染效果更具真实工业质感。模型采用剖面展示的设计思路，将发动机一侧的机匣做剖切处理，能够直观呈现内部的气流通道走向、转子与静子的排布关系、燃油管路的布设位置，清晰展示涡轮喷气发动机的工作原理：空气从进气道进入后经压气机压缩进入燃烧室，与燃油混合燃烧后推动涡轮转动，最终高温燃气从尾喷口喷出产生推力。整个建模过程兼顾了外观还原度与内部结构的准确性，既能够作为航空动力科普的直观展示载体，也可以为小型航发的结构学习、航模动力系统的设计参考提供精准的三维参照，模型的各部件均做了独立分组，可根据需求进行拆分查看、单独渲染或者结构调整，具备较高的实用参考价值。
