人体工学手形夹爪式握力训练手柄结构

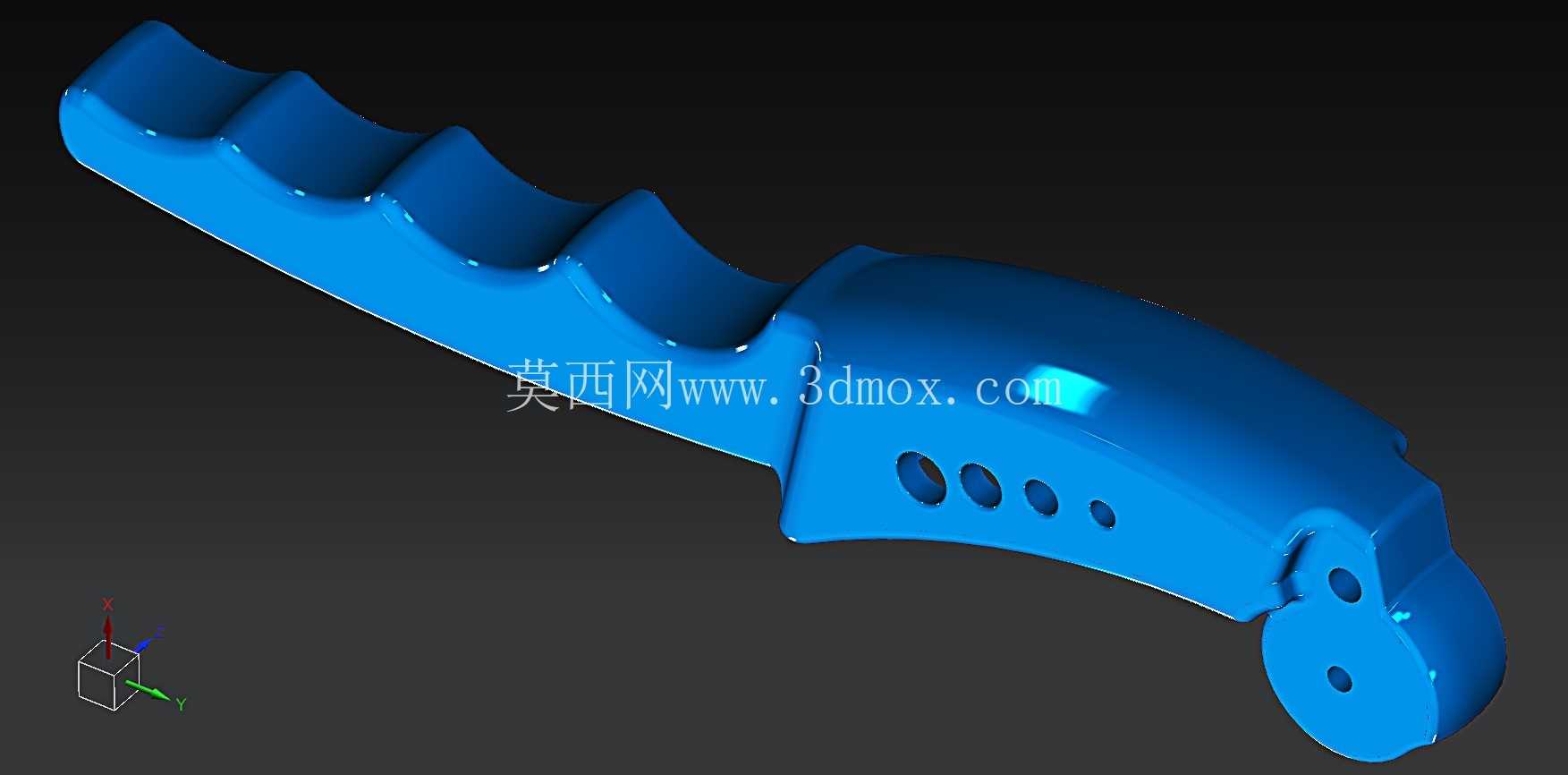

　　从功能特性来看，该部件采用指槽分区的握持轮廓，完全贴合人手自然握持时的四指弯曲弧度，每一段指槽的凹陷深度都匹配对应手指的指节厚度，握持时指腹与指侧可完全贴合部件表面，避免训练过程中出现打滑、局部压强过大硌手的问题，手柄末端的铰接结构预留了标准销孔，可直接对接扭簧、阻力调节组件，通过更换不同刚度的弹性元件即可调整握持阻力，适配不同肌力水平的使用需求，手柄侧面开设的四个等距减重孔，在不降低结构整体抗弯强度的前提下，有效降低了部件自重，同时可作为阻力档位的标识点位，配合外置的档位销实现多档阻力快速切换。这款手形夹爪式握力部件，日常可适配两类核心使用场景，一类是民用健身领域的手部力量训练器材，作为握力器的核心握持受力件，供普通用户进行前臂肌群、指屈肌的力量强化训练，另一类是康复医疗场景的手部功能恢复训练辅具，适配术后手部活动度不足、肌力下降人群的渐进式抗阻训练需求，也可作为工业操作岗位的手部力量适配辅具，帮助长期从事精细操作、握持作业的人员做岗前手部激活与疲劳放松训练。

　　设计过程中优先考虑了握持状态下的受力分布，先通过人手握持姿态的点云数据提取轮廓基准，再结合材料力学的悬臂梁受力模型对主体壁厚做梯度优化，指槽区域的壁厚比铰接端薄1.2mm，既保证握持时的微变形缓冲手感，又避免铰接位置受反复交变载荷出现应力断裂，指槽边缘全部做R2.5的圆角过渡，没有尖锐棱角，防止长时间握持摩擦造成皮肤磨损，铰接端的销孔采用同轴度0.02mm的公差设计，与配套销轴装配后无径向窜动，反复开合过程中不会出现卡滞、异响问题。

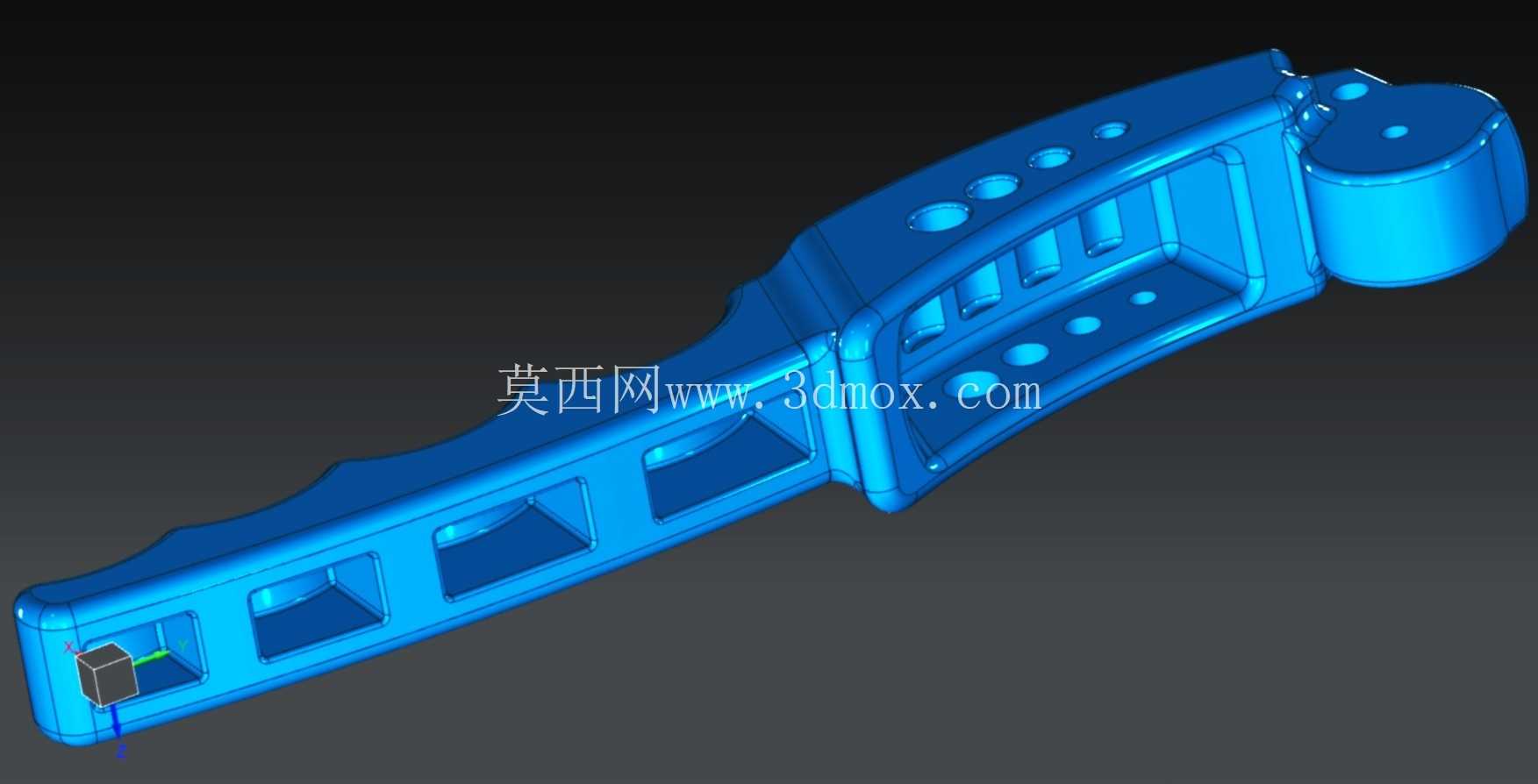

　　从安装边界来看，该部件主体总长度适配成年男性手掌平均宽度，指槽区域的总宽度覆盖四指并拢后的握持范围，铰接端的两个同轴销孔中心距符合常规握力器的铰接标准尺寸，可直接替换市面上同类型握力器的损坏手柄，无需额外修改配套支架的尺寸，部件背面的平面区域预留了防滑贴粘贴位，可粘贴橡胶防滑垫进一步提升握持摩擦力，整体轮廓没有外凸的突兀结构，收纳时可完全贴合握力器的主体支架，不会额外占用收纳空间。

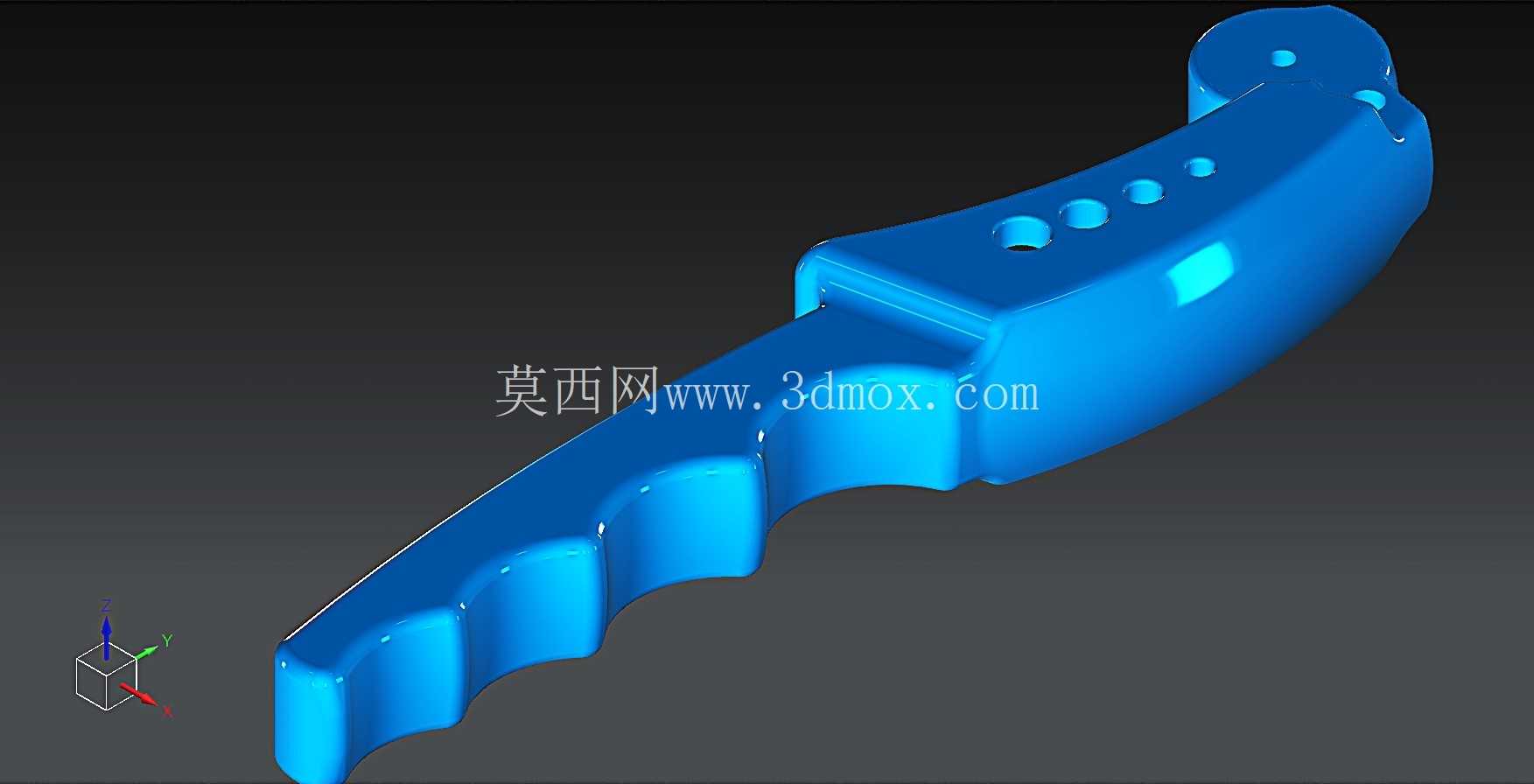

　　实际建模过程中，采用了图案特征与间距列表结合的建模方式，指槽区域的波浪形轮廓通过参数化曲线驱动生成，调整指槽间距、凹陷深度参数时可快速更新整体模型，不需要重新绘制草图，铰接端的销孔位置与主体轮廓做了全约束关联，修改主体长度时销孔位置会自动匹配铰接中心，避免出现装配错位，减重孔的位置经过受力仿真验证，全部布置在主体受力的中性层区域，不会因为开孔造成应力集中，反复施加150N的握持载荷时，最大变形量控制在0.3mm以内，满足长期反复使用的结构强度要求。
