CR-10挤出机升级替换件结构设计

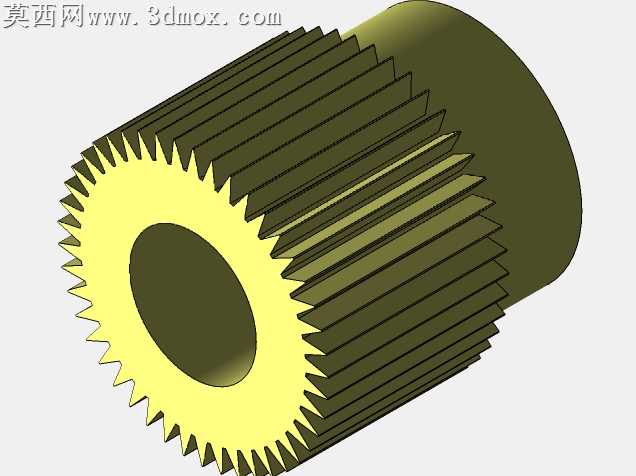

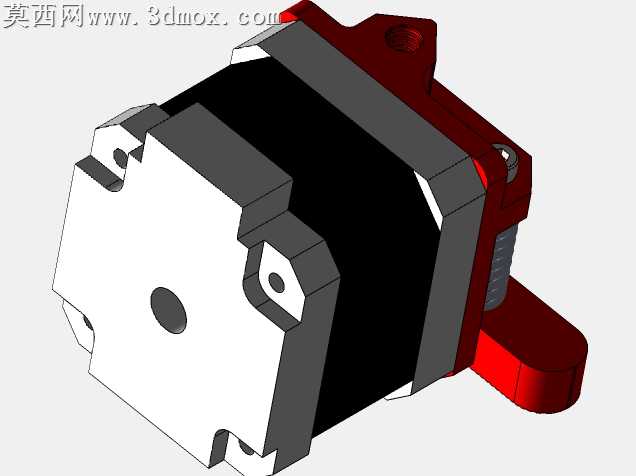

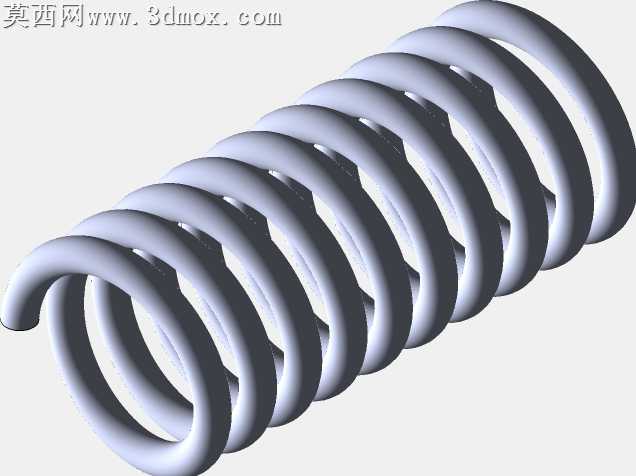

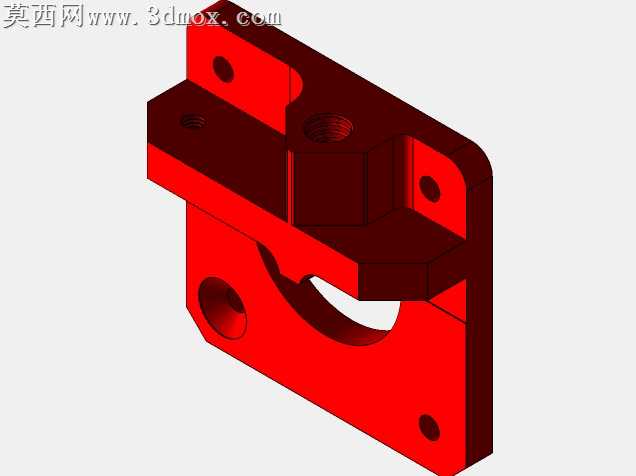

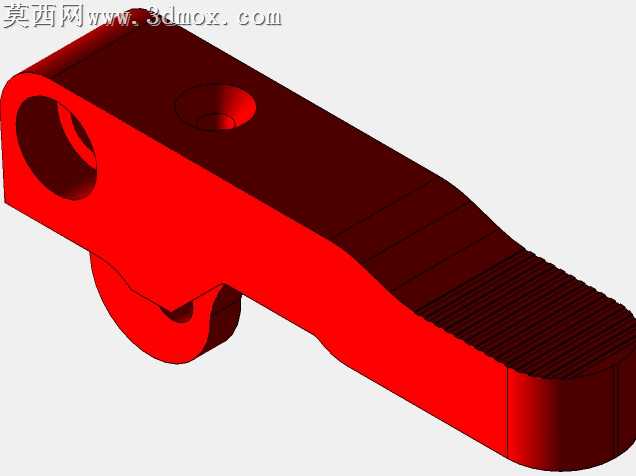

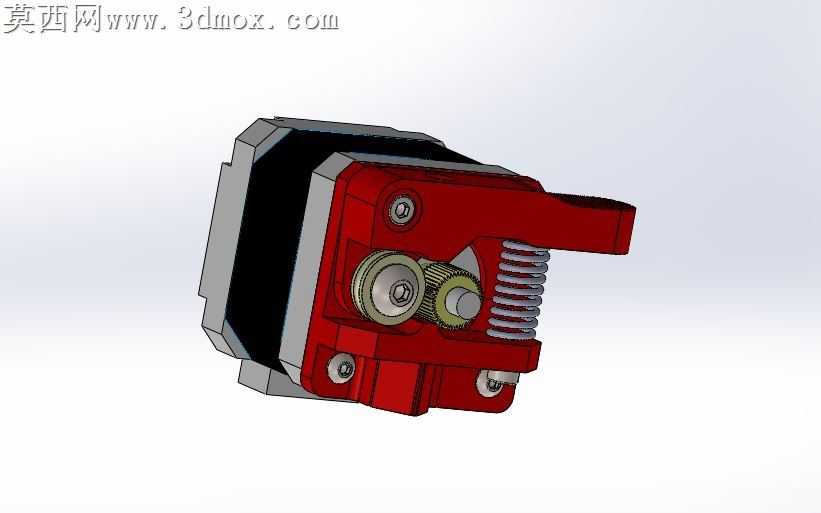

本作品为适配Creality Ender3、CR-10、CR-10S、CR-10 S4、CR-10 S5机型的MK8驱动进料挤出机升级替换件，采用三维参数化建模完成整体结构设计，建模过程中严格遵循FDM3D打印机挤出机构的运动逻辑与装配公差要求，对各零部件的配合尺寸进行了精准校核。模型整体以红色主体安装基座为核心承载结构，基座采用一体化建模思路，预留了步进电机的安装定位孔、传动齿轮组的装配轴位、弹簧张紧机构的导向槽位，所有安装孔位均按照标准紧固件尺寸设计，确保实际装配时的互换性与安装精度。传动部分采用双齿轮啮合送料结构建模，主动齿轮与从动送料齿轮的齿形参数经过优化设计，齿面做了贴合耗材送料摩擦力需求的细节处理，能够有效提升耗材输送的稳定性，避免送料打滑、耗材咬合不足的问题；张紧机构采用圆柱螺旋压缩弹簧建模，弹簧参数根据送料所需压力值设定，配合可调节的张紧臂结构，能够适配不同直径、不同材质的3D打印耗材，实现稳定的挤压力度输出。建模过程中对步进电机与基座的配合面做了定位止口设计，确保电机输出轴与传动齿轮的同轴度，减少传动过程中的径向跳动；各活动部件之间预留了合理的运动间隙，避免实际装配后出现运动卡滞的问题。渲染阶段采用金属材质与工程塑料材质区分不同零部件：基座部分采用红色哑光工程塑料材质，还原实际注塑件的质感；齿轮、紧固件部分采用金属材质，调整金属粗糙度与反光参数，还原机加工金属零件的真实质感；弹簧部分做了金属丝表面的细微纹理处理，步进电机部分还原了黑色端盖与金属壳体的材质差异，整体渲染效果清晰展现各部件的装配关系与结构细节。设计思路围绕替换原有MK8挤出机的送料缺陷展开，通过优化齿轮传动比、张紧结构、安装定位精度，提升挤出机构的送料推力与稳定性，减少远程送料过程中的耗材阻力，适配软性耗材与高硬度耗材的输送需求，整体结构紧凑，安装孔位与原有机型完全兼容，无需对打印机进行额外改造即可直接替换安装，能够有效提升3D打印机的打印成型质量，减少堵头、送料不足等打印故障的出现概率。
