人体工学防病毒共面防护面罩设计

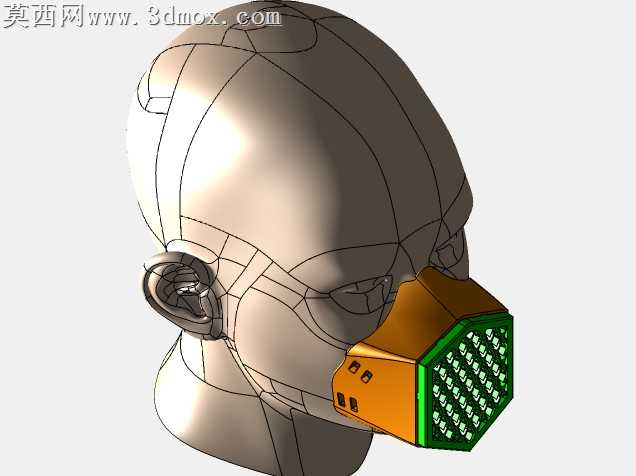

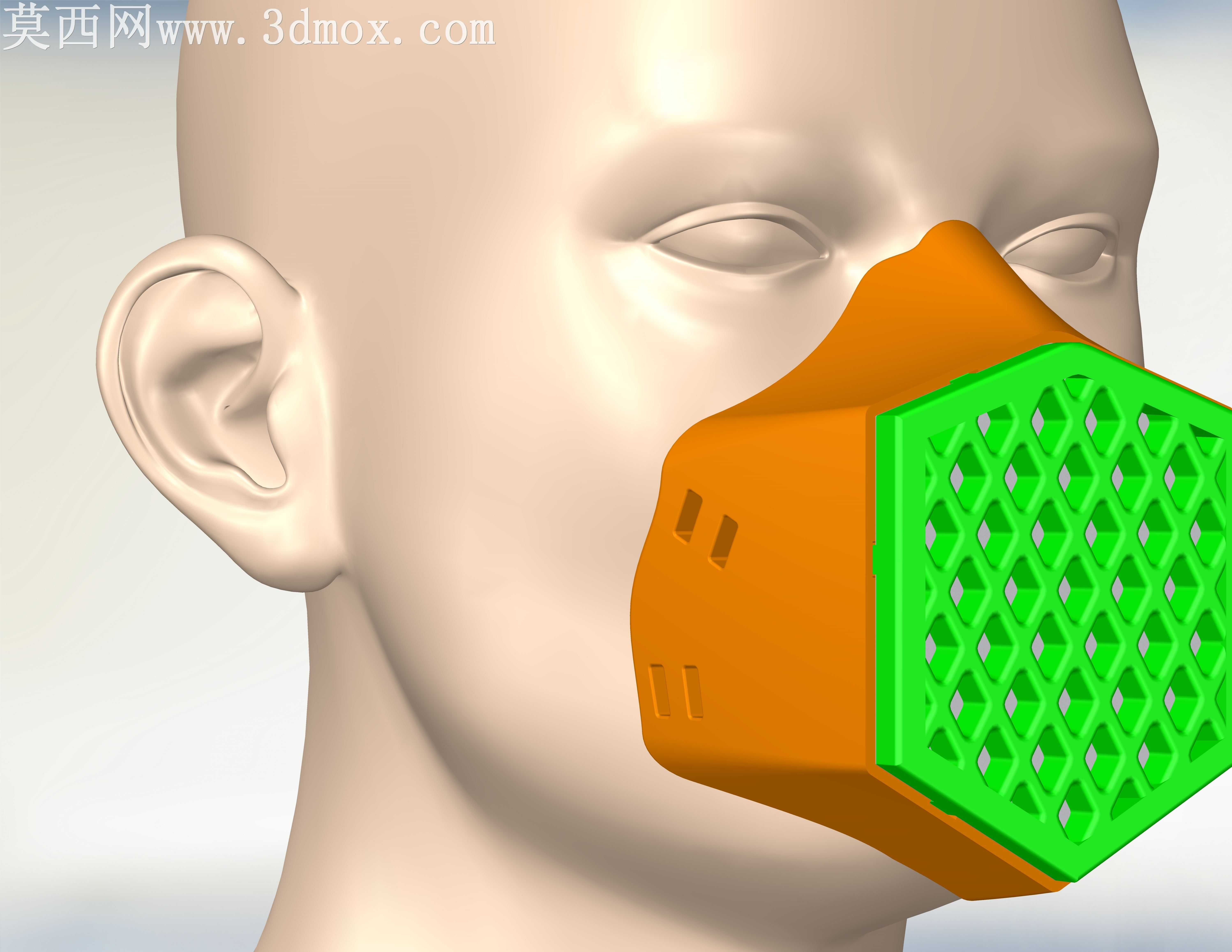

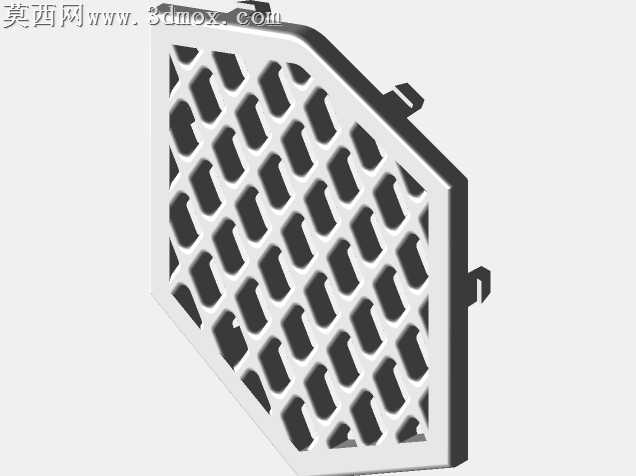

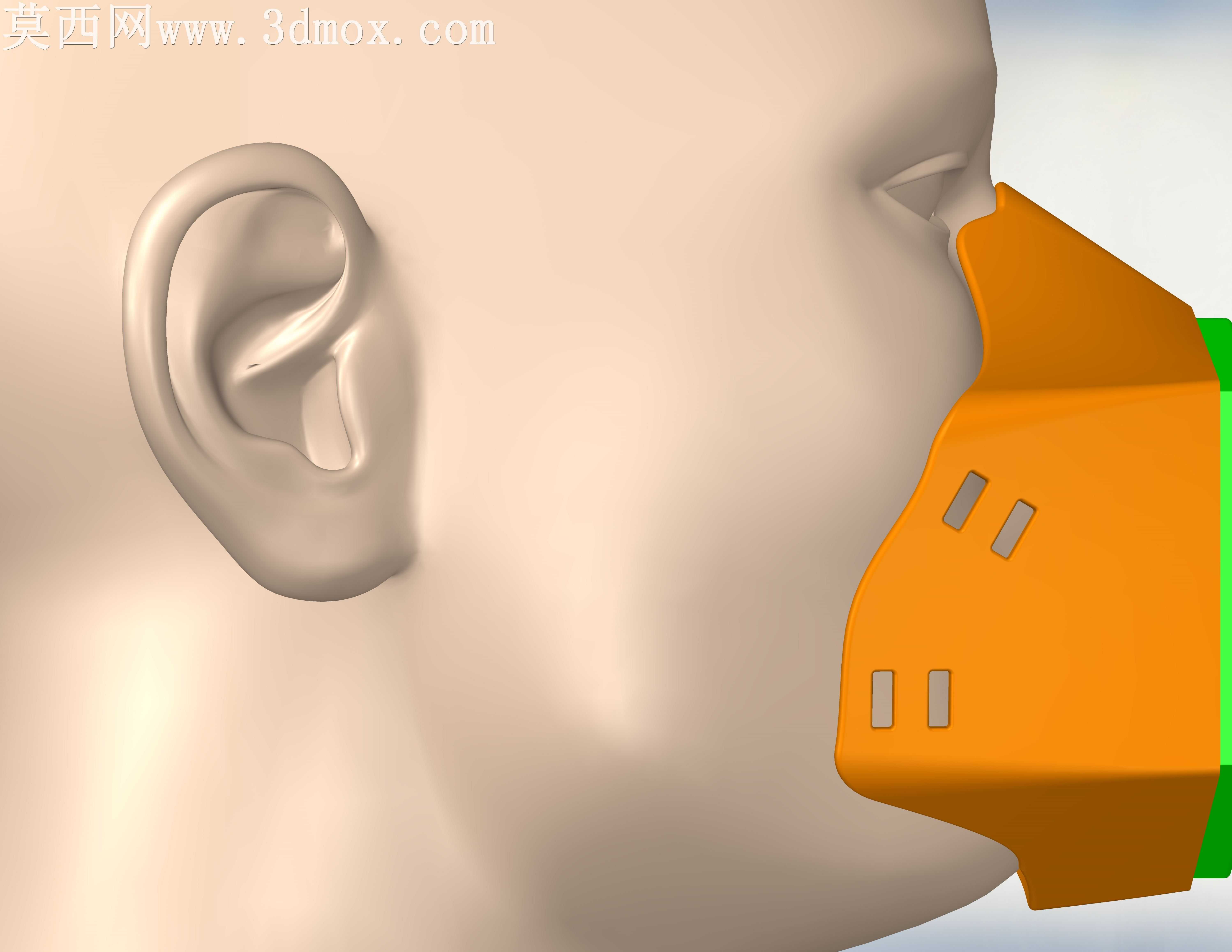

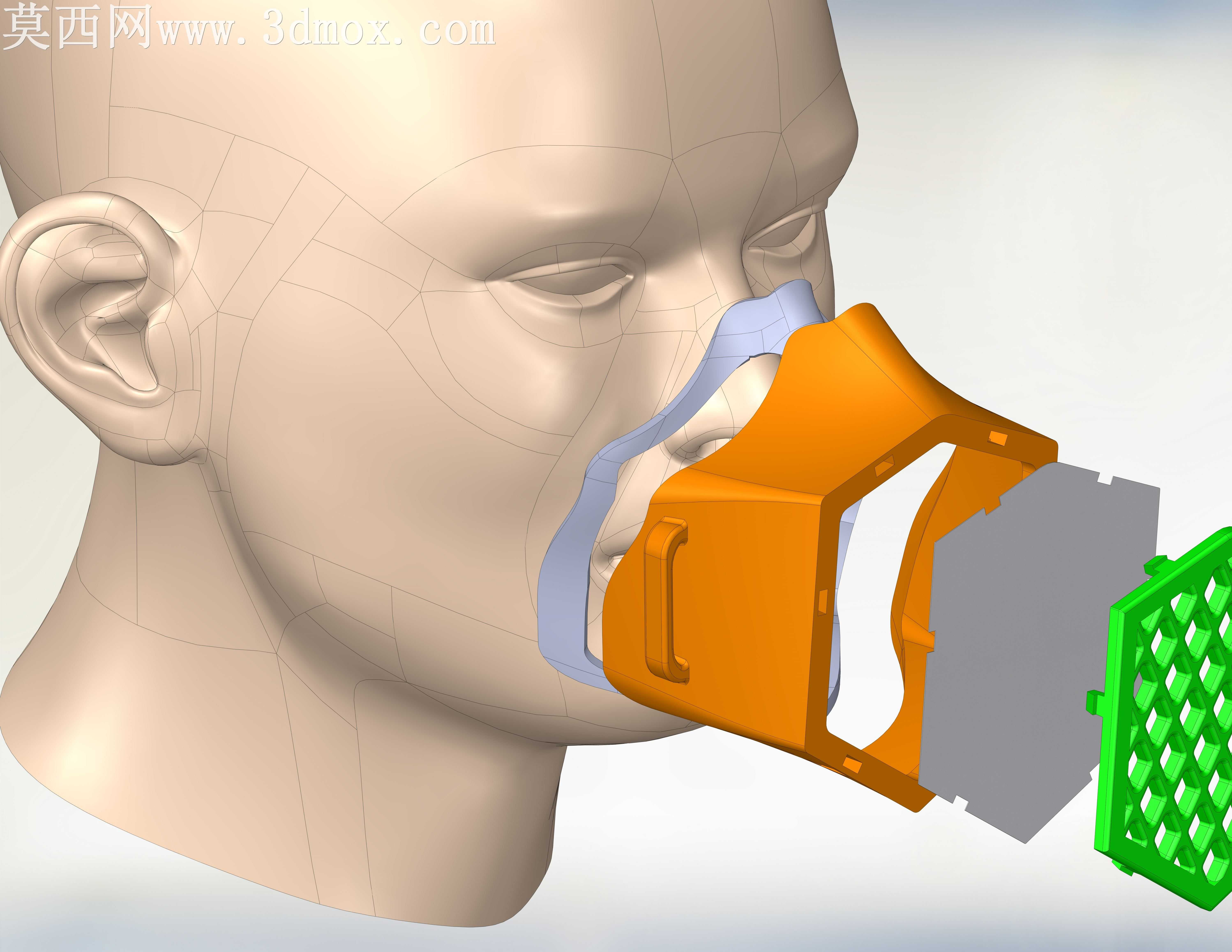

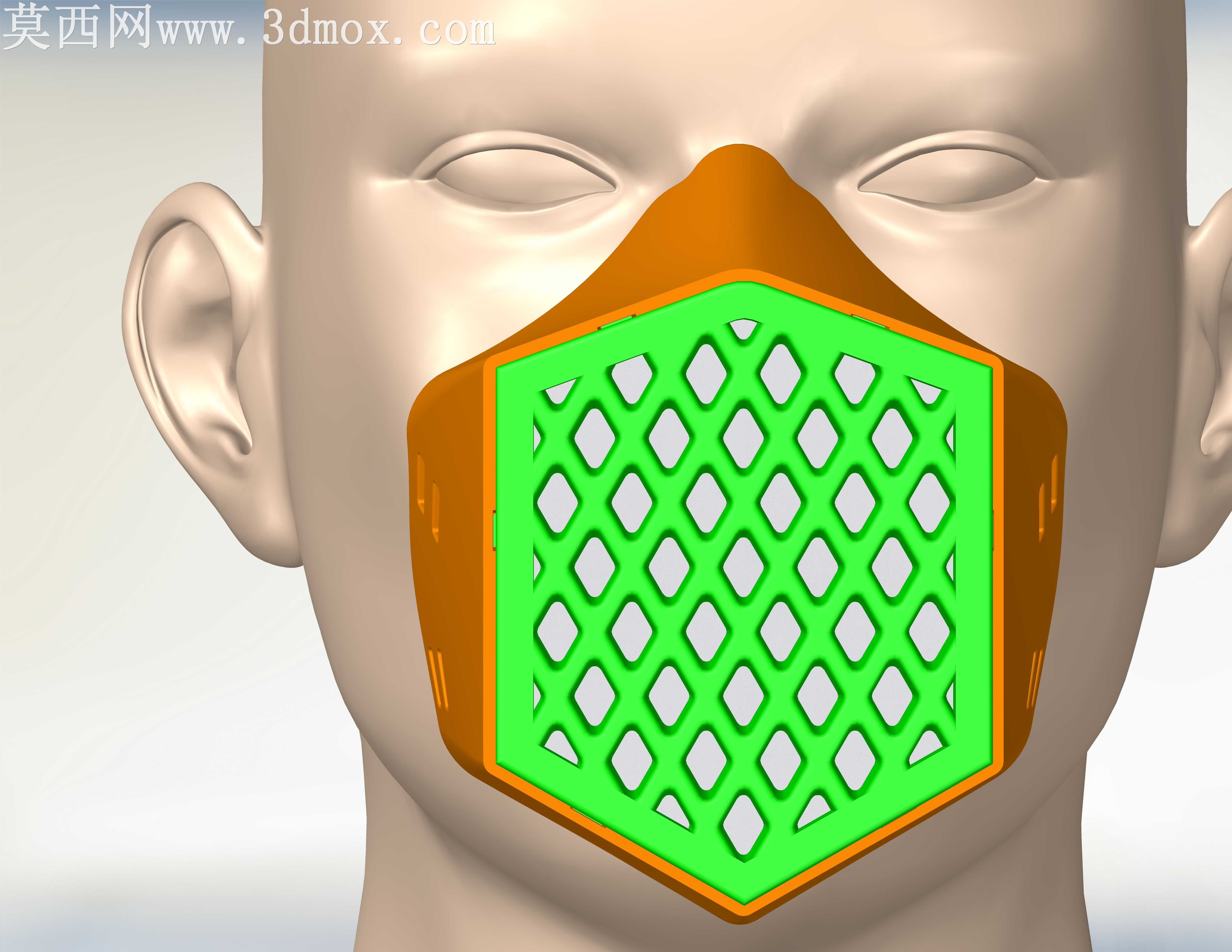

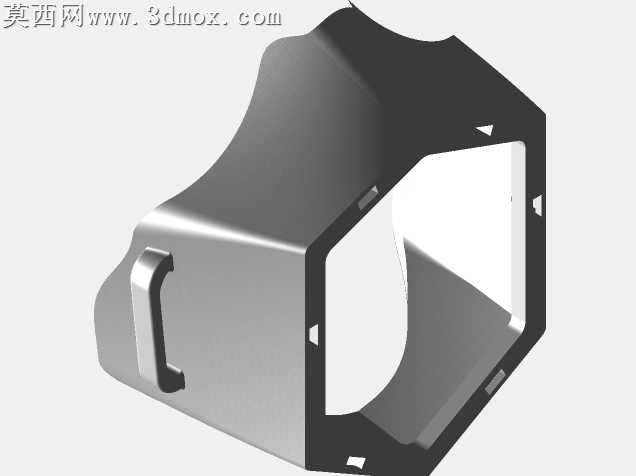

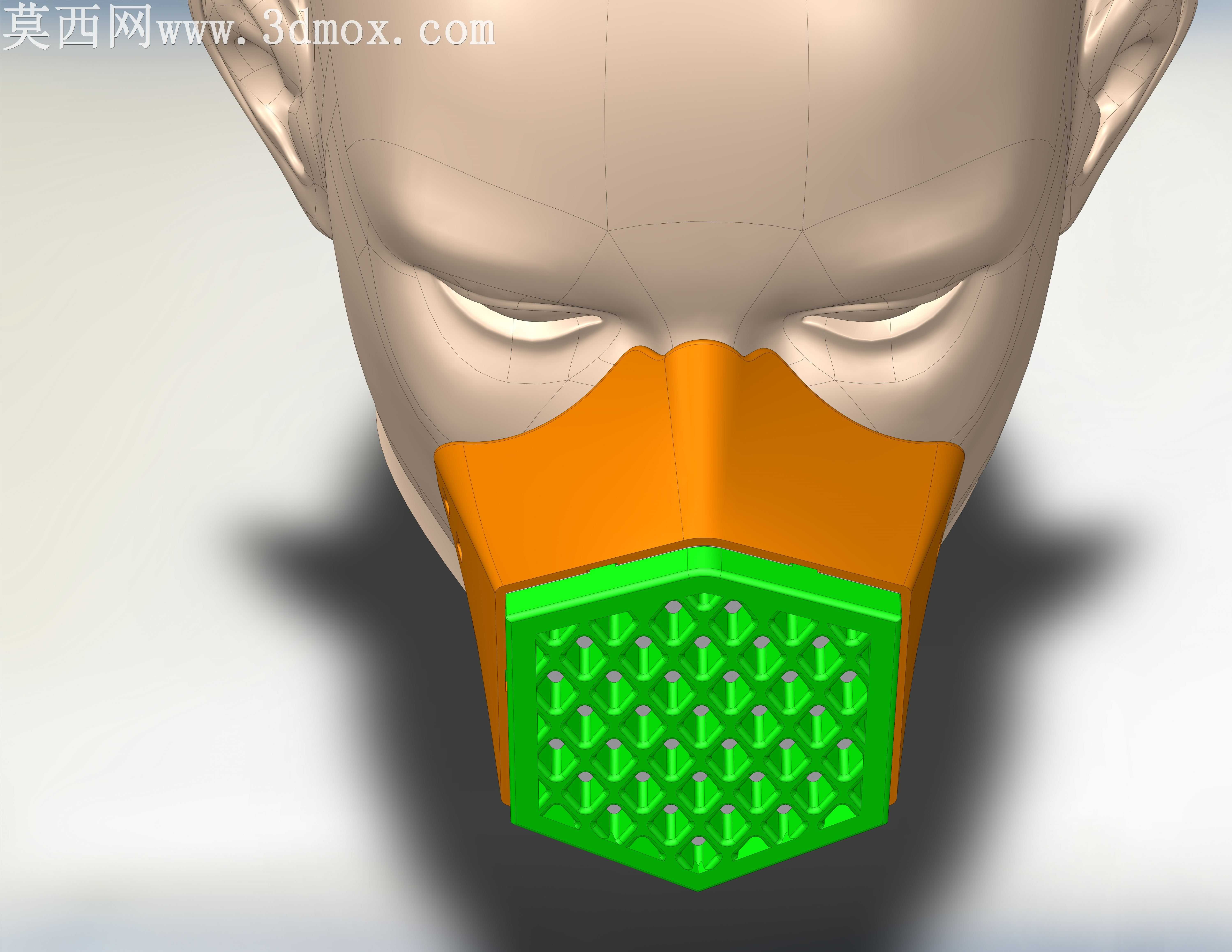

本作品为适配3D打印制作的人体工学防病毒共面防护面罩，建模阶段围绕人体头面部三维扫描数据开展结构设计，首先基于标准成年男性头模的鼻、脸颊、下颌区域曲面轮廓，构建面罩贴合基座的主体曲面，确保佩戴时基座边缘与面部皮肤形成连续贴合的密封接触面，避免呼吸气流从侧边缝隙泄漏。建模过程中对基座的壁厚做了均匀化处理，整体壁厚控制在适配FDM3D打印的合理区间，同时在鼻翼两侧、下颌拐角处做了局部加厚补强，避免打印完成后佩戴受力出现结构断裂。面罩前端的滤片安装区域采用共面菱形镂空网格结构设计，网格单元做了统一的倒圆角处理，既能够均匀承托过滤滤材，又可以保证呼吸时的气流通畅，避免出现呼吸阻力过大的问题，网格的筋条宽度经过反复调整，兼顾结构强度与打印成型成功率，不会出现打印过程中筋条塌陷的问题。渲染阶段采用哑光亲肤质感的橙色材质表现面部贴合基座部分，模拟医用级软胶的视觉质感，前端滤片网格采用高饱和度的亮绿色硬质塑料材质，清晰区分两个功能部件的材质差异，头模部分采用仿真人体皮肤材质，还原真实佩戴的视觉效果，场景采用柔和的影棚布光，清晰展现面罩的曲面过渡、镂空结构细节与贴合状态。设计思路上充分考虑居家3D打印的制作可行性，整体模型无复杂支撑需求，镂空网格结构采用自支撑角度设计，打印时无需添加额外支撑结构即可完成成型，降低打印耗材消耗与后处理难度，同时面罩整体采用无尖锐棱角的全圆角过渡设计，避免佩戴时划伤面部皮肤，侧边预留的绑带安装槽位可适配普通弹力绑带，无需额外定制配件即可完成组装使用，能够在防疫物资紧缺场景下实现快速制作与应急使用。
