可调支脚式不锈钢托盘输送设备设计

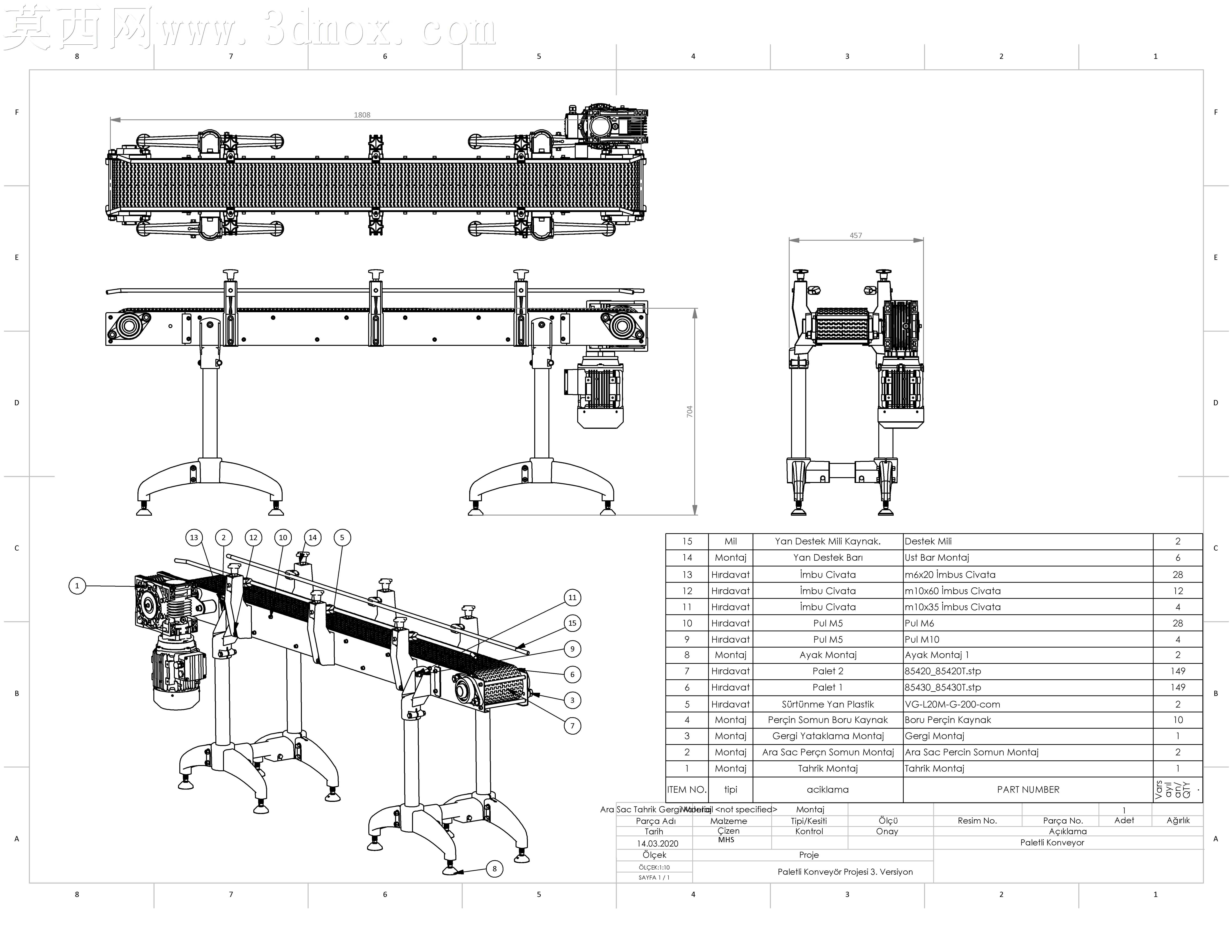

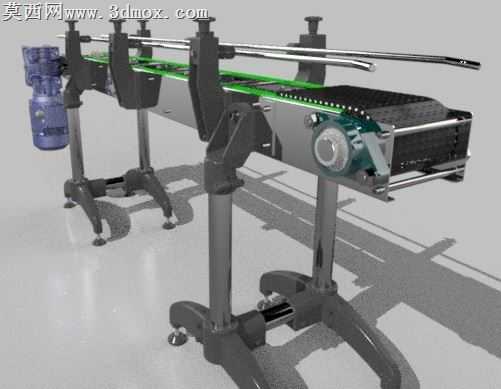

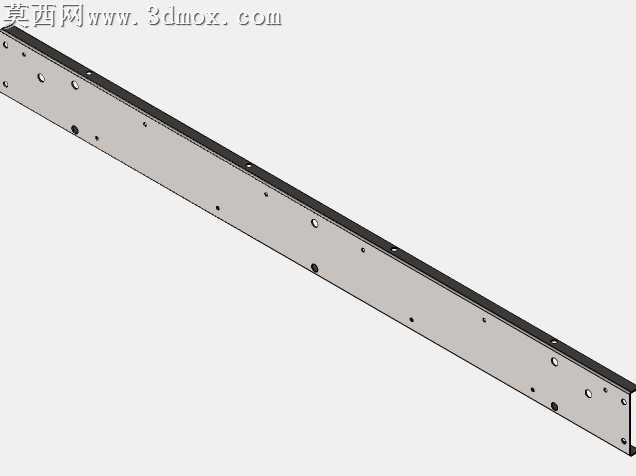

本作品为托盘输送设备的三维建模设计，采用主流三维机械设计软件完成全参数化建模，所有零部件均按照实际工业生产的尺寸比例构建，装配过程严格遵循机械装配约束逻辑，确保各运动部件无干涉、装配关系符合实际设备的安装要求。建模阶段针对设备的不同功能模块做了分层处理，将驱动单元、输送主体、支撑调节机构、侧部导向机构分别建立独立子装配体，既方便后续对单个模块做参数修改，也能清晰展现设备的整体结构逻辑。渲染阶段采用写实工业渲染风格，针对不同零部件赋予了对应真实材质：驱动端的减速电机采用哑光铸铁搭配金属漆面材质，还原电机外壳的厚重金属质感；输送网带采用深色耐磨工程塑料材质，表面添加细微的防滑纹理，模拟实际工业输送网带的粗糙触感；支撑立柱与调节脚座采用抛光不锈钢材质，通过调整材质的反射率与粗糙度参数，还原不锈钢表面的金属光泽与细微磨砂质感；侧部导向栏杆采用亮面不锈钢圆管材质，添加轻微的环境反射效果，凸显金属构件的光洁度；设备底部的可调脚杯添加了橡胶防滑垫材质，还原脚杯接触地面的阻尼质感。结构设计上，该输送设备采用模块化网带输送结构，侧部设置可横向调节的导向栏杆，能够适配不同尺寸规格的托盘输送需求，支撑立柱搭配可升降调节的脚座，既可以根据生产线的高度需求调整整机输送高度，也能通过脚杯的微调适应不平整的安装地面，保证输送面的水平度；驱动端采用侧装式减速电机直连驱动辊的结构，传动路径短、传动效率高，设备整体结构紧凑，占用生产线空间小，能够灵活对接各类生产流水线的托盘转运工位。设计思路围绕食品、包装等行业的洁净生产场景展开，整体采用不锈钢材质打造主体框架，满足生产场景的卫生清洁要求，无卫生死角的结构设计方便日常设备清洁维护，可调式的结构设计大幅提升了设备的适配性，无需更换核心构件即可适配多规格托盘的输送需求，有效降低生产企业的设备投入成本。建模过程中对所有活动部件均添加了运动约束模拟，能够直观演示网带运转、导向调节、支脚升降的动作过程，可直接用于设备方案展示、生产加工参考以及生产线布局模拟使用。
