90度转角滚筒输送设备三维设计

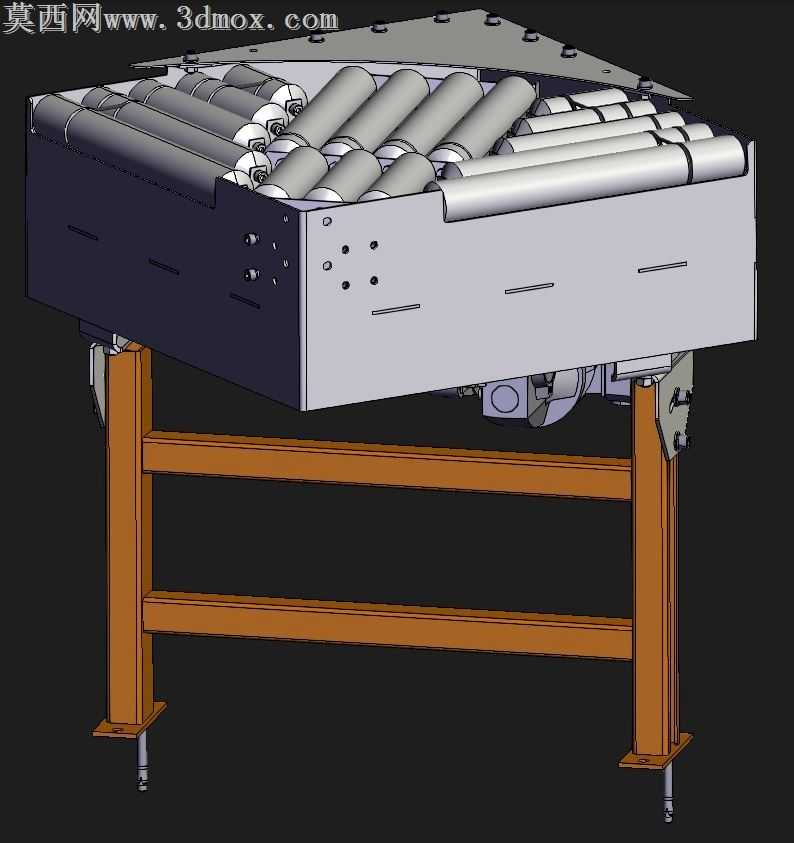

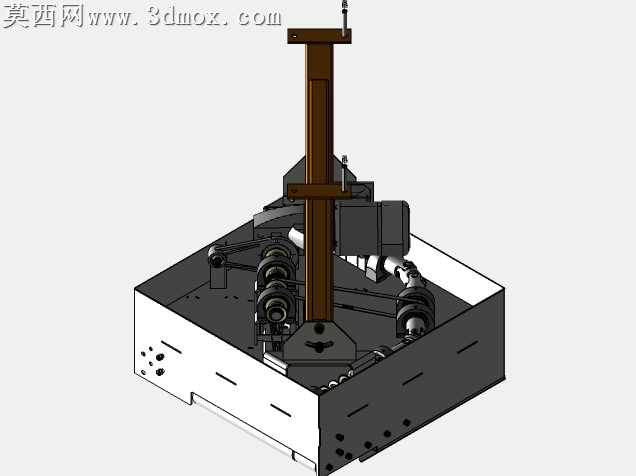

本模型为90度转角滚筒输送装置，采用三维参数化建模方式完成整体结构搭建，建模过程中对各部件的装配关系进行了严谨的干涉校验，确保各运动部件无结构冲突。模型整体分为上部辊筒输送主体、下部支撑机架两大模块，上部输送段采用多组平行排布的圆柱形辊筒作为承载输送部件，辊筒端部设置有传动连接结构，可通过内置传动机构驱动辊筒转动，实现放置于辊面的货物沿输送方向平稳移动；转角段的辊筒采用适配转向角度的排布设计，可在货物输送至转角位置时，平稳改变货物的输送方向，完成90度的转向输送动作，避免货物在转向过程中出现卡滞、偏移的问题。下部支撑机架采用型钢焊接式框架结构，四条立式支腿搭配两层横向连接横梁，保障整体结构的承重强度与抗扭稳定性，支腿底部配置有可调式脚杯结构，可根据现场安装地面的平整度调整支腿高度，保证输送面的水平度，避免因设备倾斜导致货物滑动偏移。建模过程中对金属材质的表现进行了针对性设置，机架部分赋予棕褐色金属漆材质，还原型钢支架的表面质感，辊筒部分赋予银灰色金属材质，表现金属辊筒的光滑耐磨表面特性，设备侧封板采用哑光深灰与浅灰的钣金材质，还原工业设备的真实外观质感。设计过程中充分考虑了设备的实际使用场景，针对箱装、托盘类规整货物的转向输送需求优化了辊筒间距与排布角度，确保不同尺寸的规整货物均可平稳通过转角段，传动结构内置在侧封板内部，既可以保护传动部件免受外界粉尘、杂物的侵扰，也提升了设备整体的外观整洁度，降低日常维护的难度。整体模型结构完整，各部件的连接关系清晰，可直接用于设备方案展示、结构优化参考以及生产加工的图纸输出参考，能够直观展现转角滚筒输送机的工作原理与结构组成。
