日产GTR跑车曲面外观结构建模

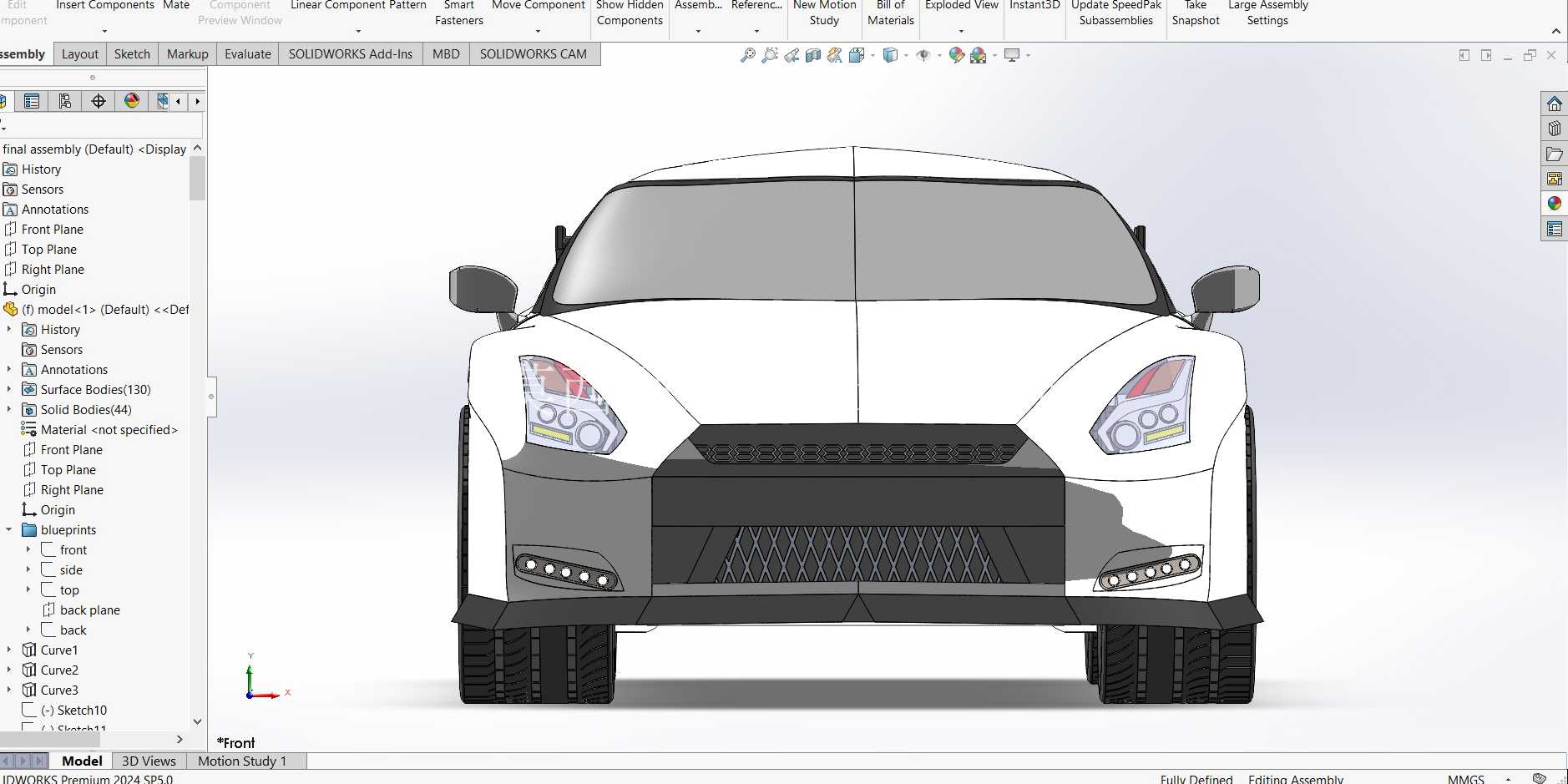

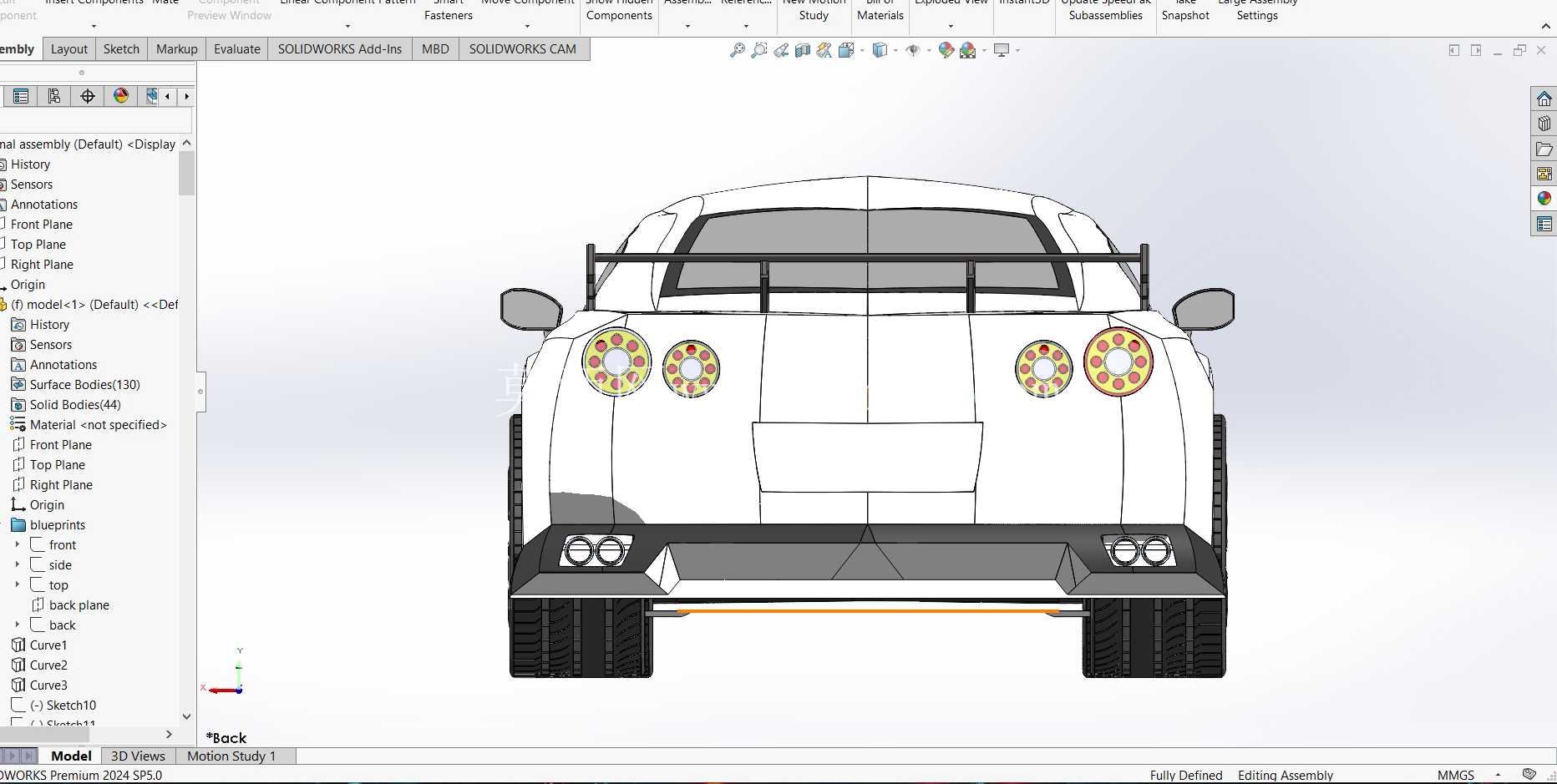

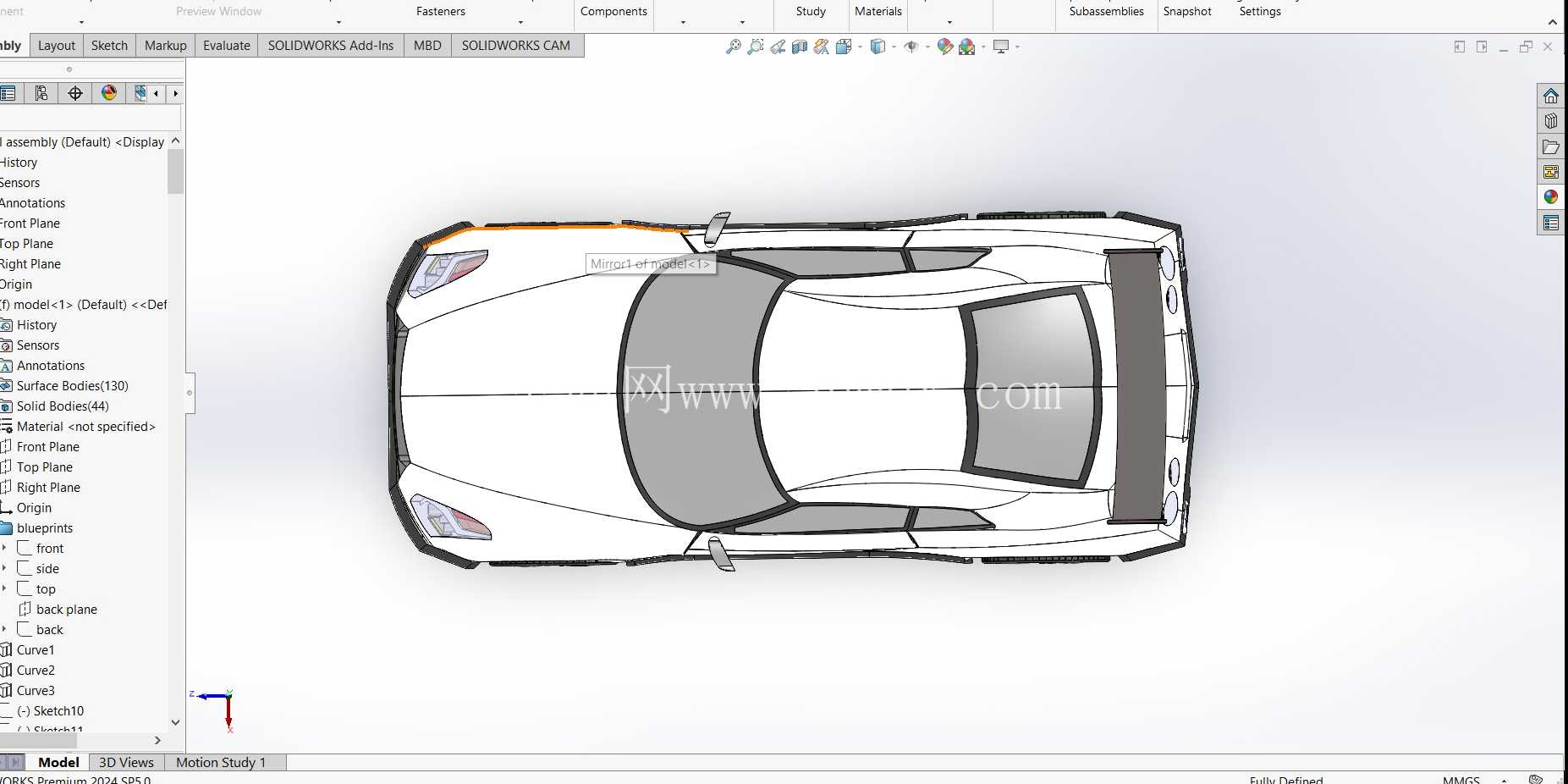

　　本次建模围绕日产GTR跑车的外观曲面结构展开，建模过程中优先还原量产车型的空气动力学设计逻辑，从车身分块面的曲率连续性入手，先搭建整车的外轮廓控制线网，将前脸进气区域、引擎盖筋线、车顶溜背弧线、车尾扩散器结构的边界控制点逐一校准，确保相邻曲面间达到G2连续标准，避免后续渲染或结构导出时出现面折痕、曲率突变的问题。在实际工程应用场景中，这类高精度外观曲面模型可用于整车造型评审阶段的油泥模型参考，也可作为外覆盖件冲压模具设计的初始数模基础，还能为改装厂商设计外观套件提供基准数据，避免逆向扫描带来的点云处理误差。

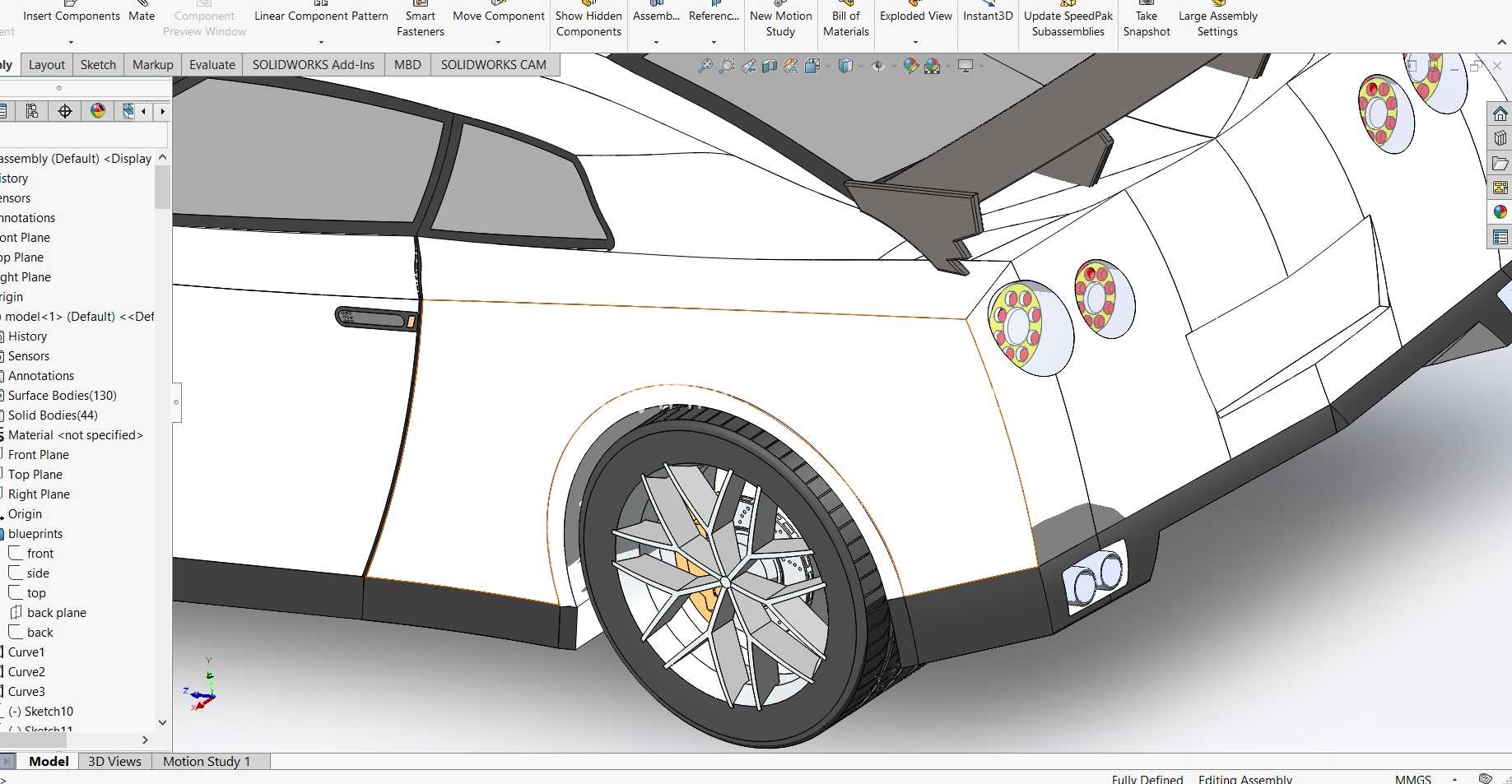

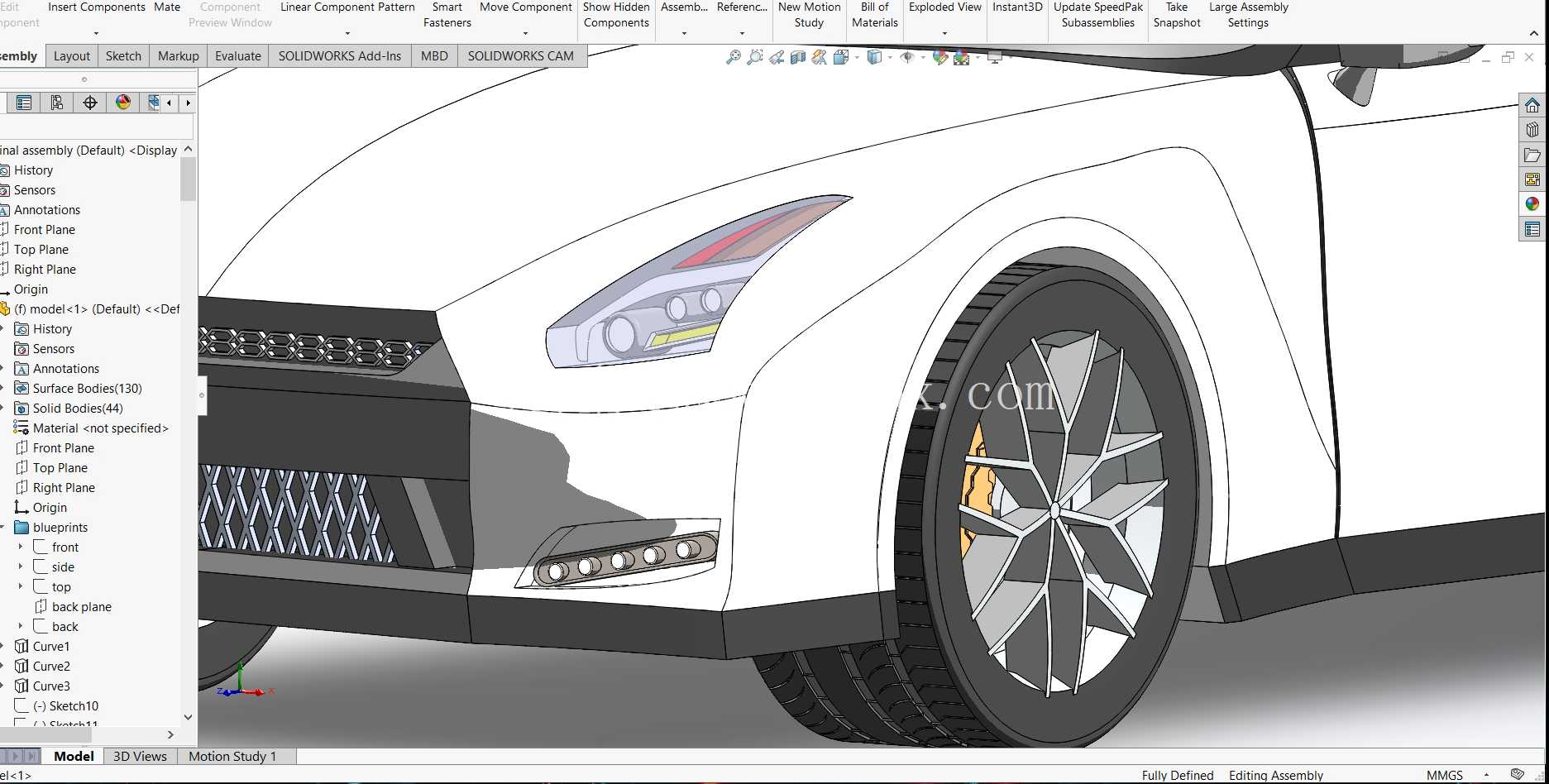

　　从功能特性维度看，建模时还原了GTR车型的宽体轮拱边界，轮拱与轮胎的间隙预留符合实车的悬架行程空间，不会出现数模装配干涉的问题；前脸的进气格栅区域做了分层曲面处理，区分了上进气道与下冷却风道的曲面走向，匹配实车的散热气流导向逻辑；车尾的尾翼安装面做了贴合后备箱盖曲面的基准面设计，后续加装不同规格尾翼时可直接以该面为装配基准，无需重新调整贴合度。设计思路上没有采用整体拉伸再切分的粗放建模方式，而是按照实车的外覆盖件拆分逻辑，将引擎盖、前翼子板、车门、后翼子板、车顶、后备箱盖分别作为独立曲面组构建，每个覆盖件的分缝线位置都做了等宽间隙处理，间隙宽度控制在实车装配公差允许的范围内，既还原实车的装配细节，也为后续做拆解动画、装配仿真预留了结构基础。

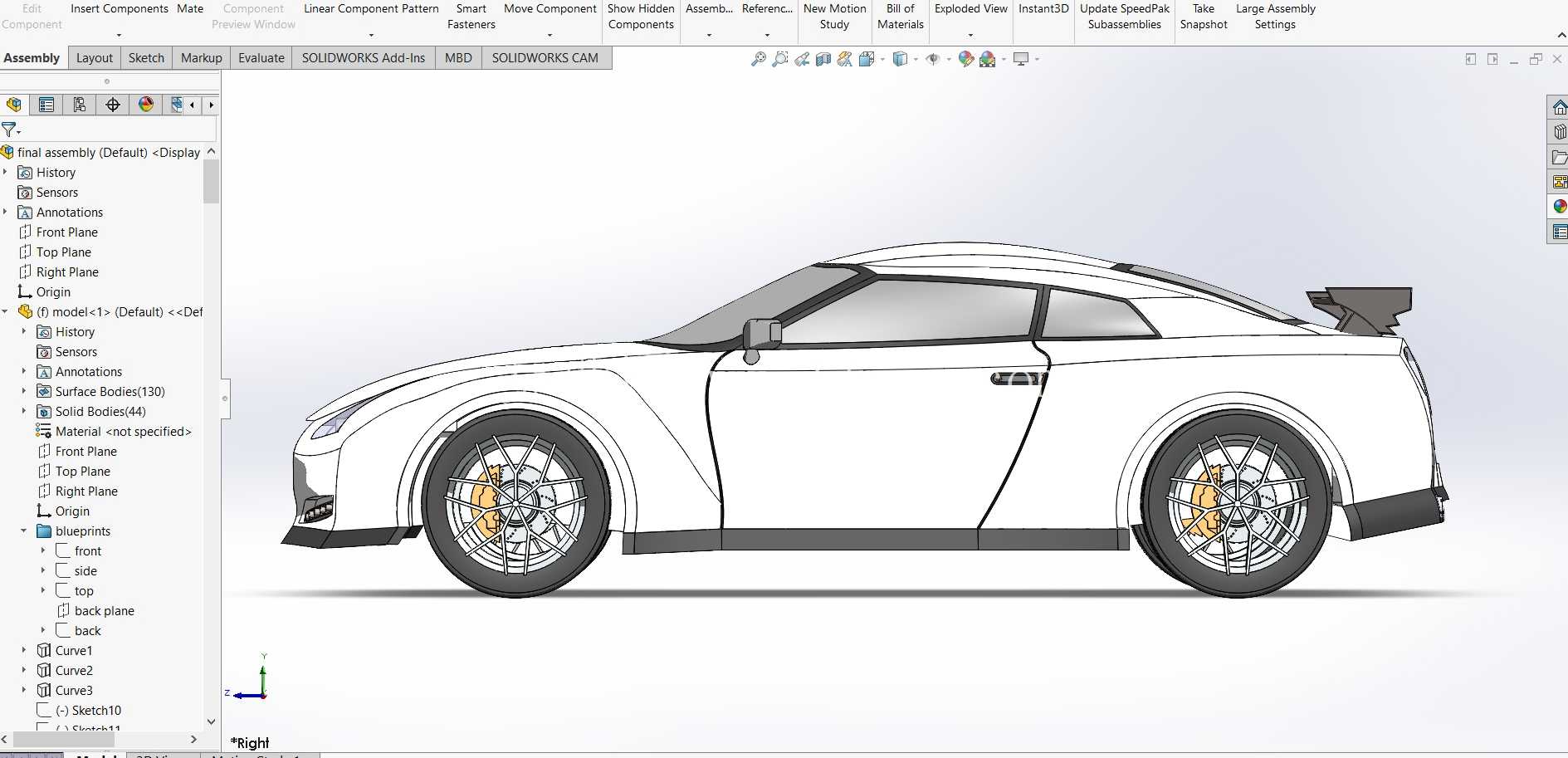

　　外形尺寸与安装边界方面，建模时严格对齐实车的长宽高比例，轴距对应的曲面控制点间距与实车参数一致，车门开合的旋转轴位置参考实车铰链安装点设定，确保做运动仿真时车门开合轨迹不会与翼子板、侧裙发生干涉；侧裙的下边缘曲面距离基准面的高度符合实车的最小离地间隙设定，不会出现数模中离地高度失真的问题；车窗曲面的倾斜角度匹配实车的风阻设计要求，A柱的曲面遮挡三角区范围也与实车视野设计保持一致，可直接用于后续的人机工程视野验证。

　　曲面构建过程中重点处理了几个容易出现曲率问题的区域：一是C柱与车尾的过渡曲面，这里是溜背造型与车尾垂直面的衔接位置，通过多组截面线放样调整，确保曲面过渡顺滑无凹陷；二是前轮拱后方的导流槽曲面，该区域的曲面弧度直接影响车轮处的气流导出效率，建模时保留了导流槽的内凹深度与倾斜角度，与实车空气动力学设计一致；三是车顶与侧窗的衔接棱线，没有做过度倒圆处理，保留了实车棱线的锐利度，同时保证棱线两侧曲面的曲率连续，避免光影下出现棱线扭曲的视觉问题。这类曲面建模成果除了用于外观展示，还可导入CAE软件做外流场仿真分析，验证车身曲面的风阻系数、气流分离点位置是否符合设计预期，也可作为3D打印1:18等比例车模的源文件，打印时无需额外修复曲面破面问题，因为建模过程中就对所有曲面做了缝合检查，确保实体化时没有非流形几何、自由边等问题。
