全向移动重载麦克纳姆轮结构设计

　　这套轮组结构的核心设计目标，是解决狭小空间内重载转运装备的全向移动需求，目前在智能仓储AGV、车间重载转运平台、窄通道作业巡检机器人、航天装备舱内转运设备上都有成熟应用，相比传统舵轮转向方案，不需要预留转向回转空间，可实现零半径转向、横向平移、斜向行进、任意角度连续轨迹移动，在通道宽度受限的作业场景里，能大幅降低场地通道预留宽度，提升单位面积的场地利用率。

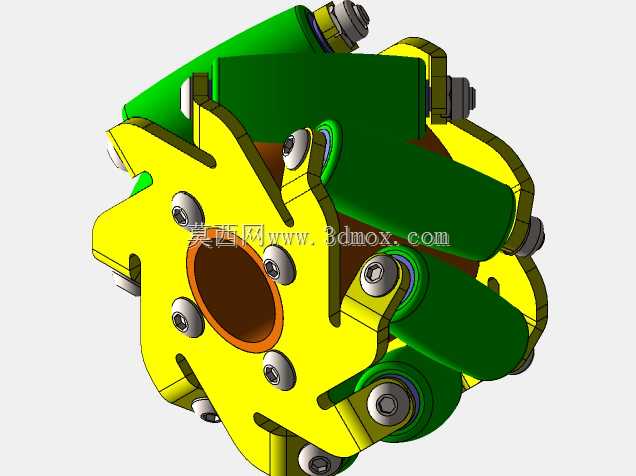

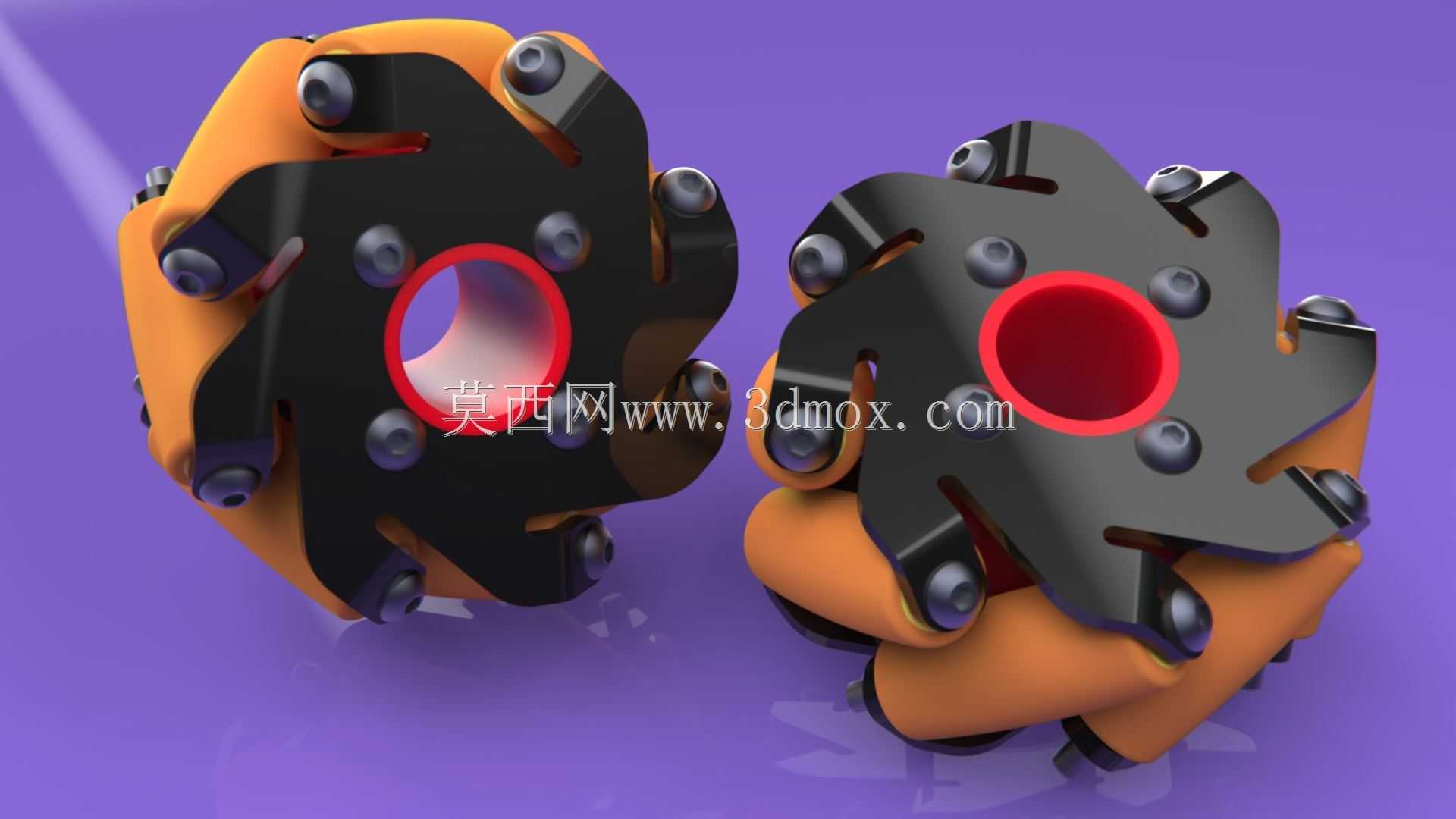

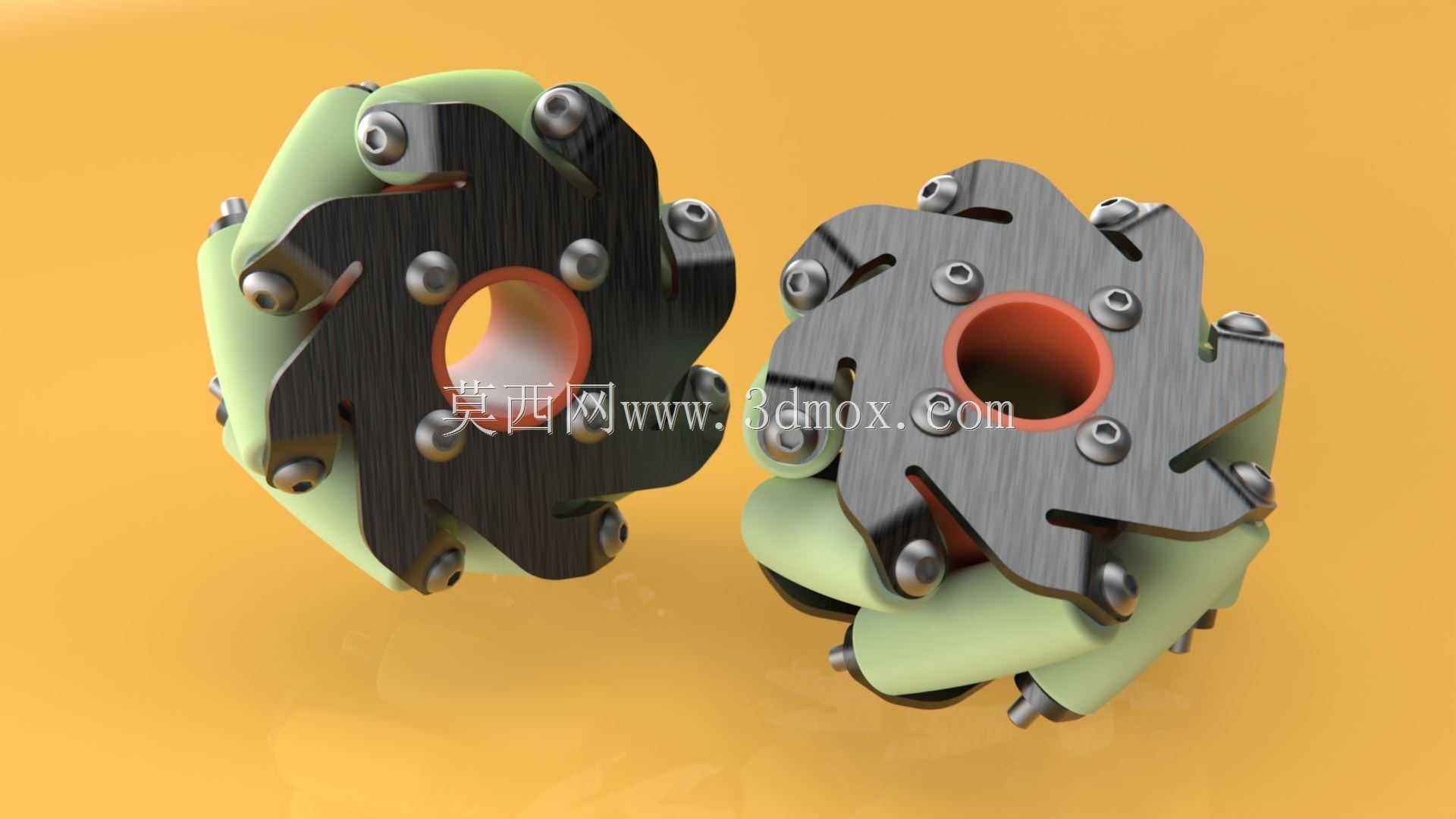

　　轮组采用分体式轮毂设计，主轮毂分为内外两层夹持结构，周边均匀分布8个独立辊子安装位，每个辊子的轴线与轮组主回转轴线呈45度夹角布置，辊子外层采用高耐磨聚氨酯材质包胶，内部通过深沟球轴承支撑在独立辊轴上，辊轴两端通过定位销与轮毂安装座固定，这种布置方式下，轮组主回转方向的驱动力会分解为辊子自转方向的自由转动分量，以及垂直于辊轴方向的有效行进分量，通过四个同规格轮组的不同转速、转向组合，即可合成任意方向的整机移动矢量。

　　设计过程中首先要明确安装边界，轮组主安装孔采用台阶式通孔设计，中心孔适配常用的40mm直径输出轴，配合平键槽传递扭矩，轮毂安装端面到轮组最外侧辊子包络面的轴向总宽度控制在85mm，轮组最大外圆直径为200mm，单轮额定静载荷承载能力不低于300kg，动载荷承载能力不低于220kg，安装时需要保证四个轮组的辊子布置方向呈对称X型排布，即左前轮与右后轮的辊子倾斜方向一致，右前轮与左后轮的辊子倾斜方向一致，避免出现运动耦合偏差导致的行走打滑、轨迹偏移问题。

　　结构细节上，轮毂采用高强度铝合金整体铣削成型，表面做硬质阳极氧化处理，提升耐磨性能与抗腐蚀能力，辊子包胶硬度控制在邵氏85A，兼顾承载能力与地面抓附力，辊子两端的轴承采用双侧密封圈结构，避免车间粉尘、杂物进入轴承内部导致的卡滞问题，每个辊轴的安装位置都设计了微小的角度补偿槽，抵消加工误差带来的辊子轴线偏差，保证所有辊子的外圆包络面处于同一圆柱面上，避免行进过程中出现轮组跳动、局部辊子过载磨损的问题。

　　实际选型应用时，需要注意轮组的安装高度公差，同一台设备上的四个轮组安装高度差需要控制在0.2mm以内，避免出现单个轮组悬空不受力，其余轮组过载的情况；地面适配方面，这种轮组适合在平整的环氧地坪、硬化水泥地面、钢板地面上运行，不适合在存在明显凸起、凹坑、碎石杂物的非硬化路面使用，否则会出现辊子卡滞、轮体跳动的问题，影响移动精度。设计建模时需要重点验证辊子与轮毂的间隙，保证辊子在全周回转过程中不会与轮毂结构发生干涉，同时要校核轮毂螺栓的连接强度，在急停、满负载转向的极限工况下，连接螺栓的安全系数不低于2.5，避免轮组解体的风险。另外，辊子的包胶厚度设计为10mm，在正常使用工况下的磨损寿命不低于8000小时，磨损后可单独更换辊子组件，不需要整体更换轮组，降低后期维护成本。
