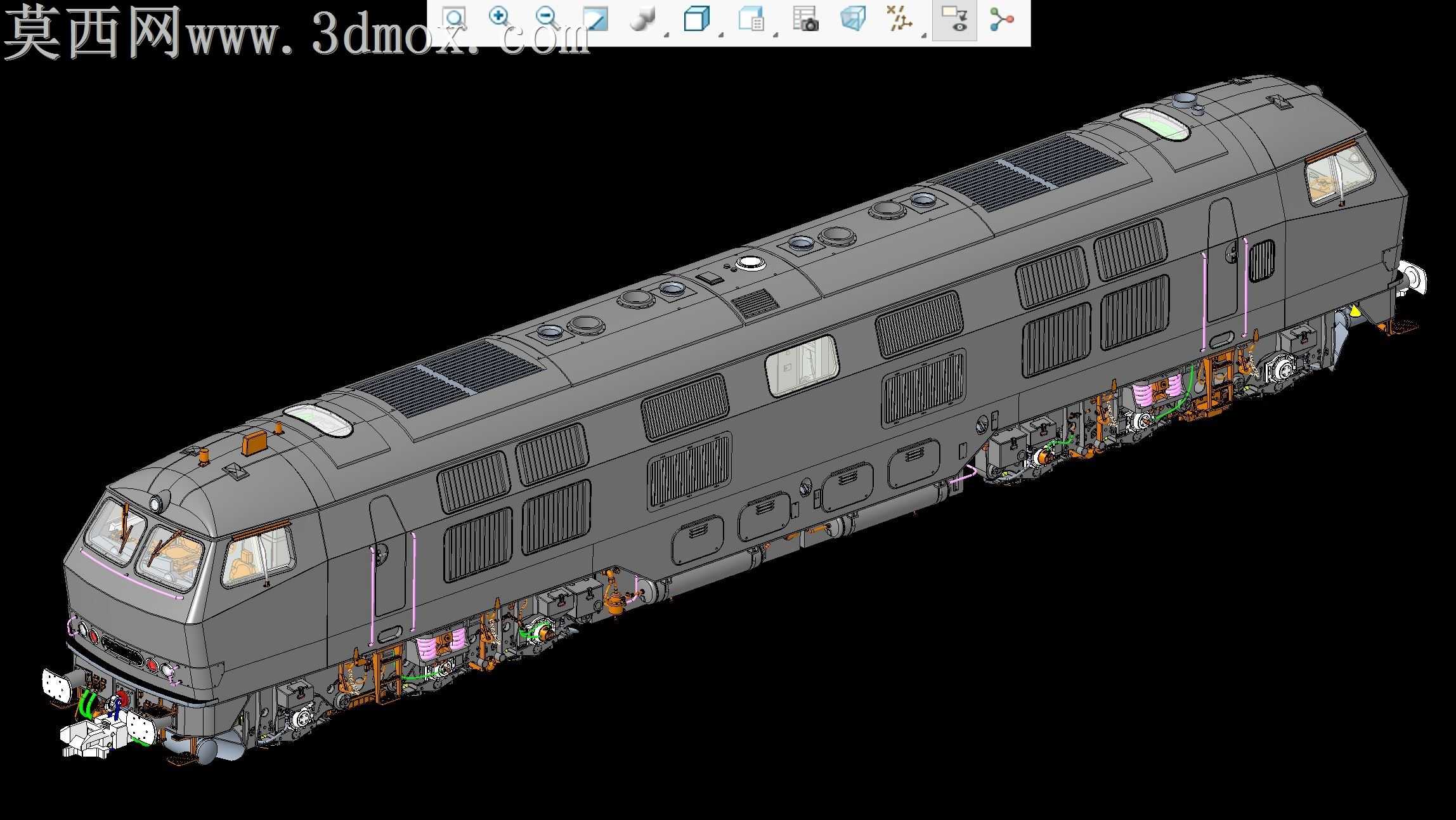

高细节内燃电力机车整车结构三维建模

本作品为完整的电力机车整车三维建模成果，建模过程严格参考真实机车的工程结构比例开展，在三维建模软件中完成从整体轮廓到内部走行部、管路系统的全要素搭建。建模初期先通过参考图校准机车的整体长宽高比例，确定车头流线型曲面、车体长厢结构的基础轮廓，对车头的多曲面风挡玻璃、车灯安装位、车钩缓冲装置位置做精准的曲面拟合，保证外观还原度符合真实机车的设计特征。车体部分采用实体建模与曲面建模结合的方式，对车顶的受电相关基座、通风口格栅、检修顶盖、天线安装座等细节逐一构建，还原车体外表面的检修舱门、散热格栅、扶手爬梯等附属结构，所有外装部件的位置、尺寸均匹配真实机车的布局逻辑。走行部即转向架部分是建模的核心细节区域，完整搭建了轮对、轴箱、悬挂弹簧、制动单元、牵引电机、传动齿轮箱、管路线束等全部组件，对各部件之间的装配关系做了符合机械原理的约束，清晰呈现转向架的一系、二系悬挂结构，制动管路的排布走向，牵引传动的动力传递路径，可直观展示机车走行部的机械运作逻辑。车体侧面的走台板、管线束、标识安装位也做了精细化还原，不同部件匹配了对应的材质属性：车体外壳采用哑光金属灰的机车专用漆材质，玻璃部件设置半透明带轻微反射的材质属性，橡胶管路、密封件采用哑光深黑橡胶材质，金属管路、连接件采用亮面金属材质，弹簧、齿轮等传动部件做了金属质感的区分处理，渲染后可清晰区分不同系统的部件。整体建模过程遵循机械设计的装配逻辑，所有部件无干涉错位，既保证了外观的高还原度，也完整呈现了机车内部机械结构的排布关系，可用于轨道交通装备的结构展示、教学演示、方案参考等场景，模型的结构分层清晰，不同系统的部件可单独拆分查看，方便对机车各组成部分做针对性的结构研究。
