BT40ER20数控加工中心刀柄结构设计

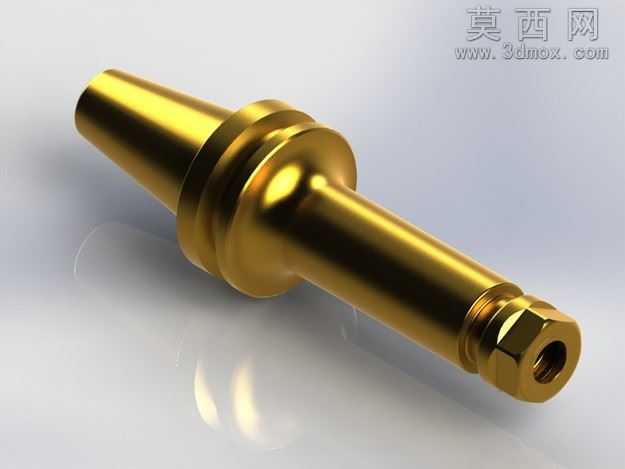

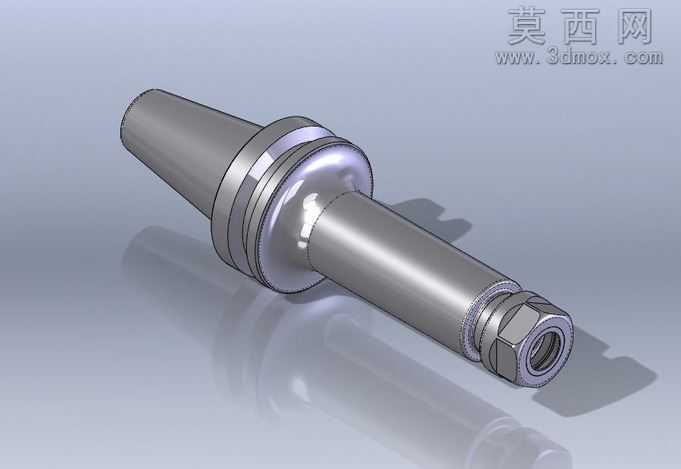

本作品为适配数控加工中心的BT40ER20型刀柄三维模型，建模过程严格遵循机械加工行业刀柄设计规范，以SolidWorks为核心建模工具，采用参数化建模思路完成全结构搭建。建模初期先梳理刀柄的功能逻辑：作为机床主轴与切削刀具的连接载体，需同时满足锥面定位精度、夹持刚性、动平衡性能三大核心要求，因此建模时优先确定BT40锥度的基准轴线，以7:24的标准锥度参数绘制锥段草图，通过旋转凸台命令生成主体锥柄基础结构，保证锥面与机床主轴贴合的形位公差符合行业标准。在法兰与卡槽结构建模阶段，通过拉伸切除、圆周阵列等命令完成主轴拉钉配合槽、法兰定位端面的细节构建，精准还原刀柄与主轴拉紧机构的配合尺寸，确保安装后无轴向窜动、径向偏摆的问题。延伸杆段建模时严格控制同轴度公差，保证锥柄轴线与ER夹头安装孔轴线的重合度，避免加工过程中出现刀具跳动影响加工精度。末端ER螺母与夹头配合结构采用扫描、螺旋线命令生成螺纹特征，还原螺母锁紧时的夹持受力结构，同时对螺母表面的防滑槽、端面密封槽等细节做精细化建模，还原真实刀柄的装配逻辑。材质渲染阶段，主体结构赋予合金钢金属材质，调整材质反射率、粗糙度参数模拟淬火后精磨表面的金属光泽，对配合端面、锥面等关键工作面做高光处理，区分不同加工面的质感差异，螺母部位做略微发暗的金属处理，体现不同热处理工艺带来的外观区别。整体装配采用同轴心、端面重合等标准配合关系，还原刀柄实际装配状态，可直接用于数控加工工艺演示、机床配套部件选型参考、刀具夹持系统结构教学等场景，模型结构完整无破面，各部件尺寸参数符合BT系列刀柄的通用工业标准，能够直观展现ER型刀柄的夹持原理与结构特点。
