汽车涡轮增压装置结构三维建模作品

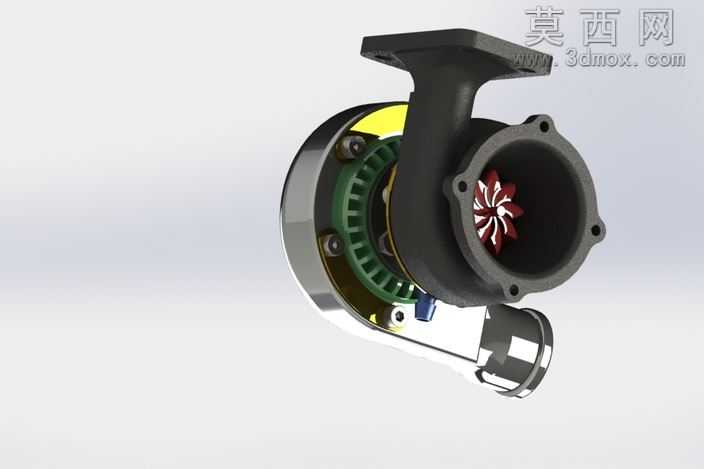

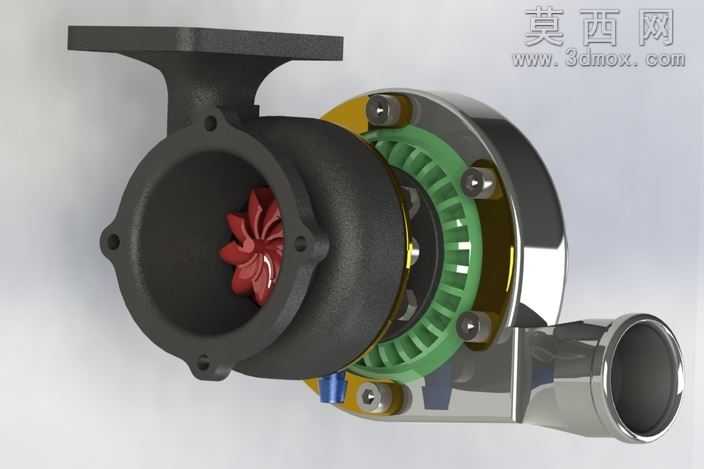

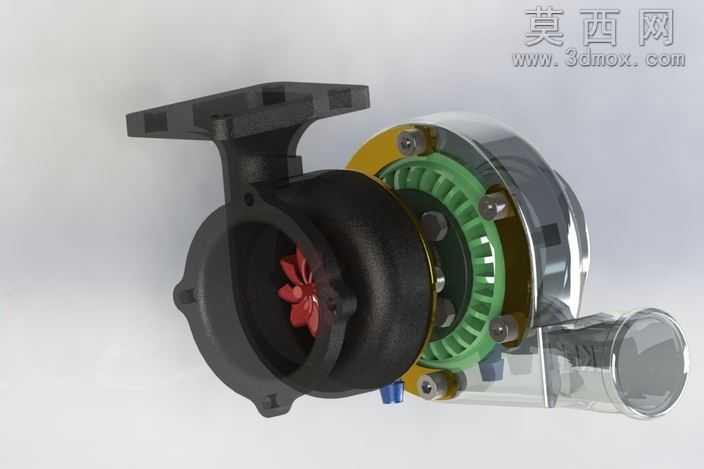

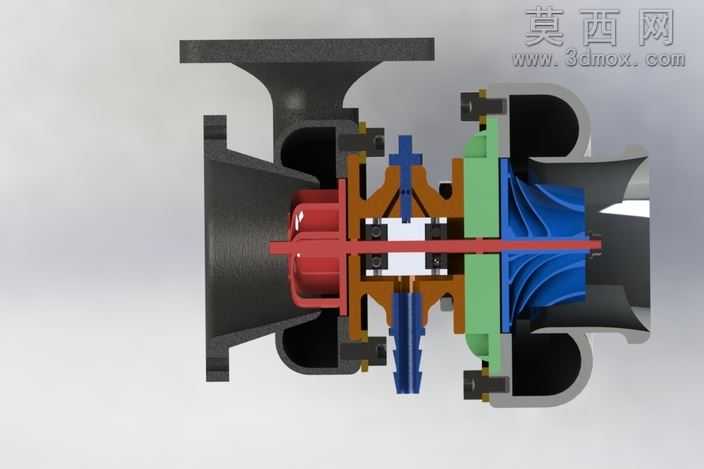

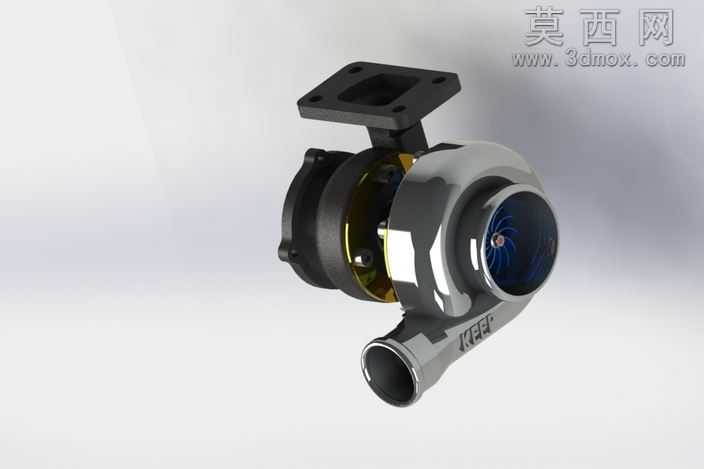

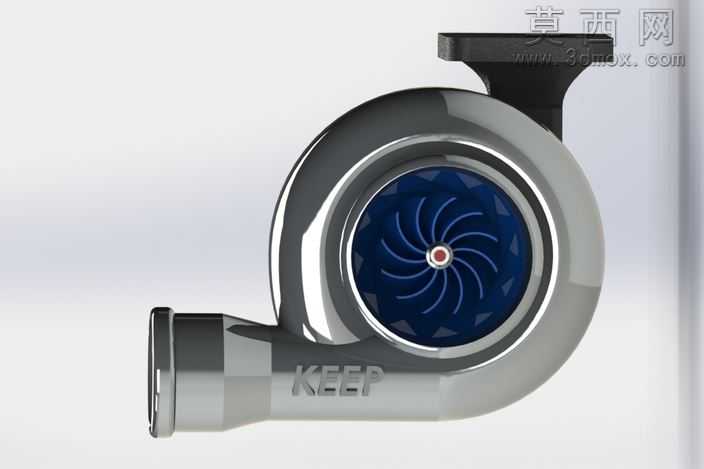

本作品为汽车涡轮增压装置的三维建模成果，建模阶段严格参照实物测绘的尺寸参数完成整体比例校准，首先对涡轮增压器的核心组成模块进行拆分建模，依次完成涡轮壳体、压气机壳体、中间连接体、浮动轴承、涡轮叶轮、压气机叶轮、密封环、旁通阀结构的独立特征构建。建模过程中对壳体的安装法兰定位孔、螺栓沉孔、管路接口的倒角与密封槽结构做了精细化还原，保证各部件装配时的配合公差符合实际机械设计要求，叶轮部分的叶片曲面采用样条曲线拟合生成，精准还原叶片的扭转角度与叶型弧度，还原气流通道的曲面顺滑度，避免出现建模破面与曲面褶皱问题。材质与渲染阶段，针对不同部件的实际材质属性做了区分设置：铸铁材质的涡轮壳体赋予哑光深灰金属材质，添加细微的铸造颗粒纹理与使用磨损质感，还原高温工况下铸铁部件的表面质感；压气机端的铝合金壳体赋予亮面抛光金属材质，调整反射参数模拟铸铝件的细腻金属光泽；中间轴承座部分的镀铬金属部件设置高反射金属材质，还原机加工金属件的光亮表面；叶轮部分分别对涡轮端的耐高温合金叶轮赋予暗红金属质感，压气机端的铝合金叶轮赋予亮银金属质感；内部的密封胶圈、缓冲垫片赋予橡胶材质，调整粗糙度与漫反射参数还原橡胶的哑光质感；旁通阀的调节杆件赋予不锈钢金属材质。渲染阶段采用三点布光方案，主光源从侧上方打亮主体结构，辅助光源补光消除暗部死黑，轮廓光勾勒部件边缘结构，同时添加半透明剖面效果展示内部叶轮与轴承的装配关系，清晰呈现涡轮增压器的内部气路走向与转子支撑结构。设计思路上，建模优先保证结构的装配合理性，所有可拆分部件均保留独立的装配约束关系，可直接用于装配干涉检查、结构原理演示场景，曲面建模阶段反复校验叶片曲面的流体通道顺滑度，还原涡轮增压器依靠废气驱动叶轮压缩进气的核心结构特征，既保证外观的视觉还原度，也兼顾结构的机械合理性，可用于汽车动力系统教学、零部件结构展示、相关产品设计参考等场景。
