直列五缸发动机曲轴活塞连杆组结构

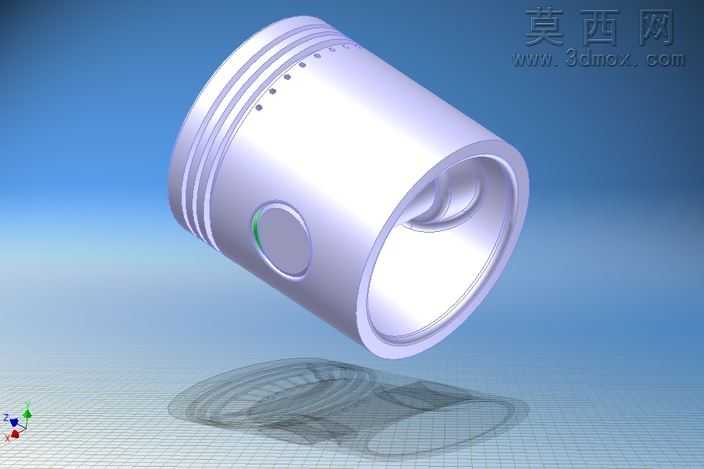

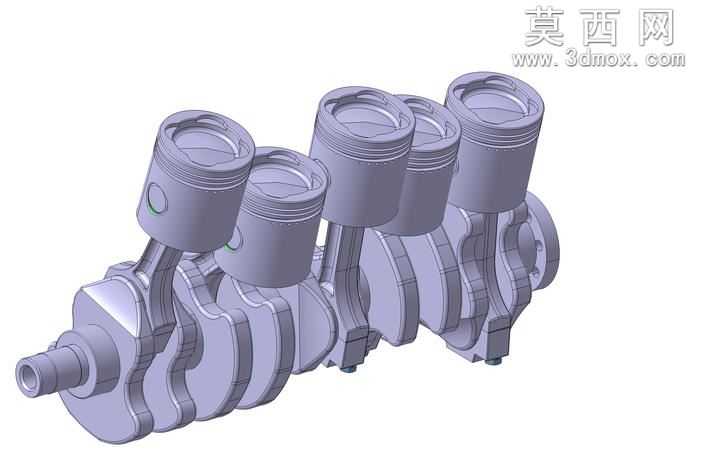

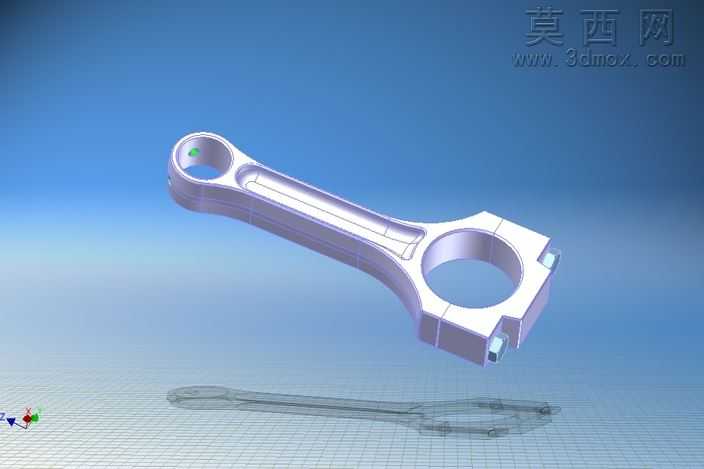

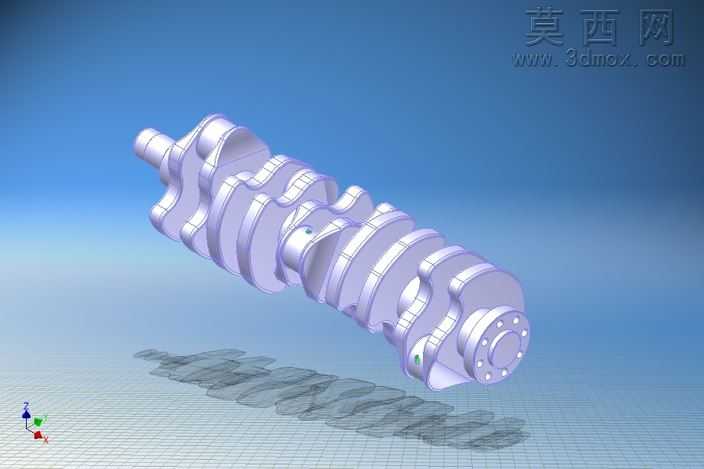

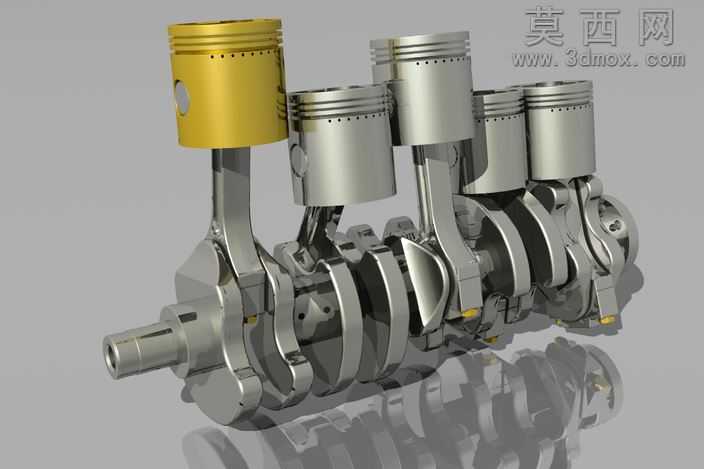

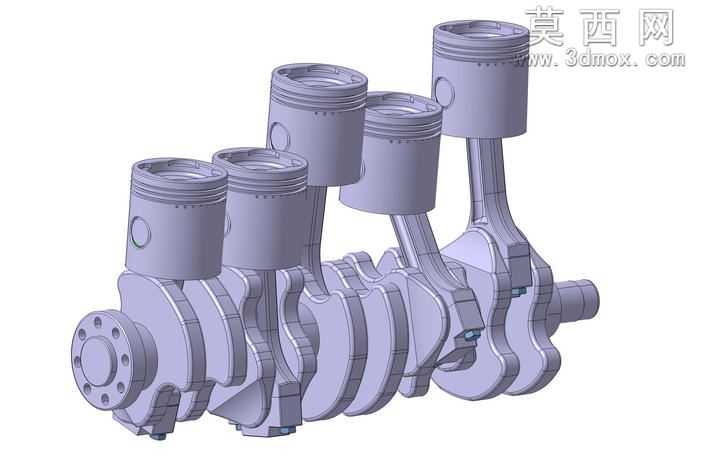

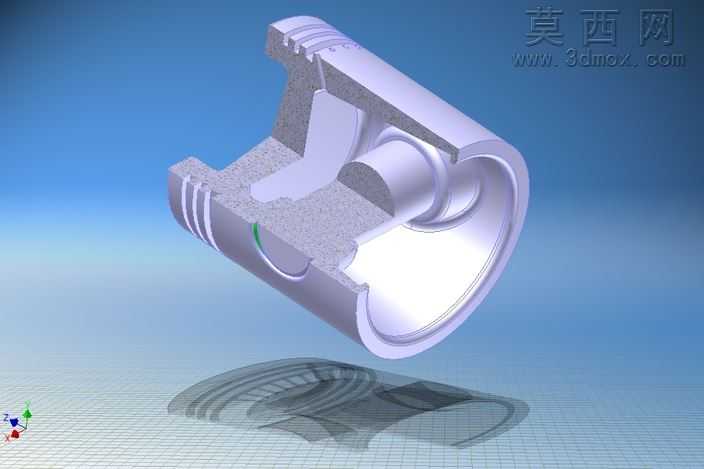

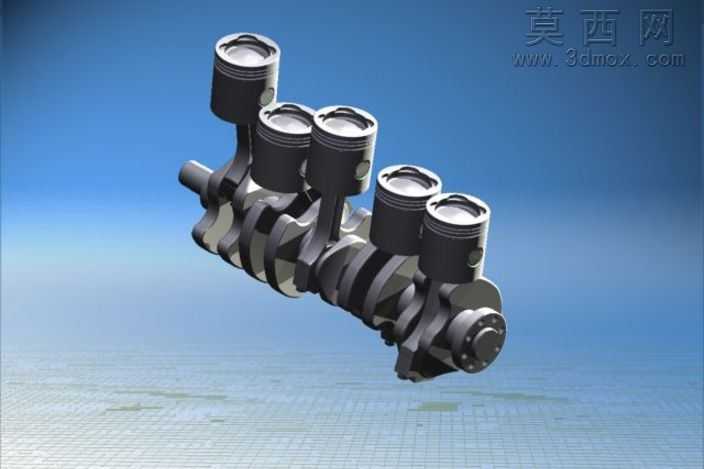

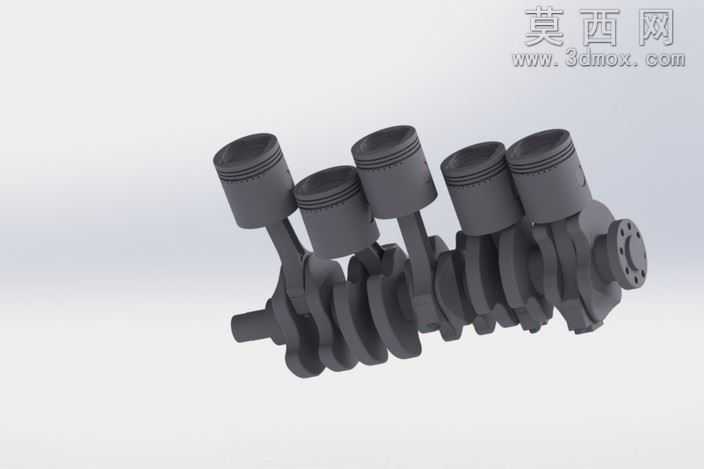

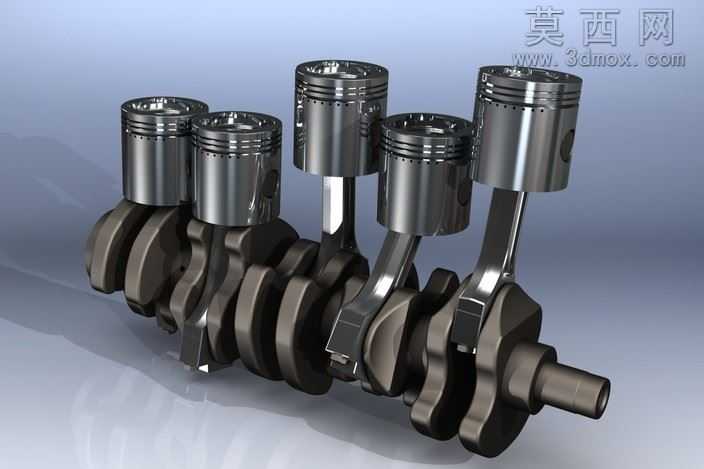

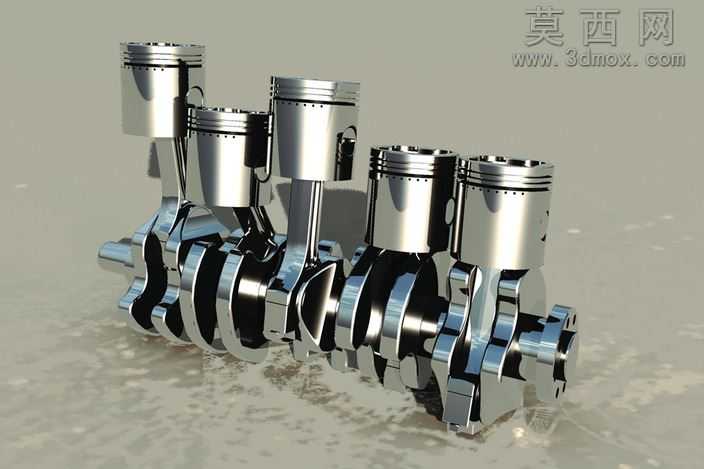

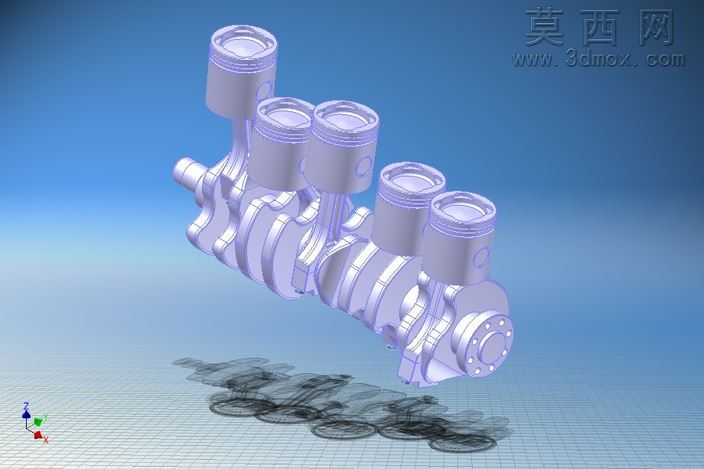

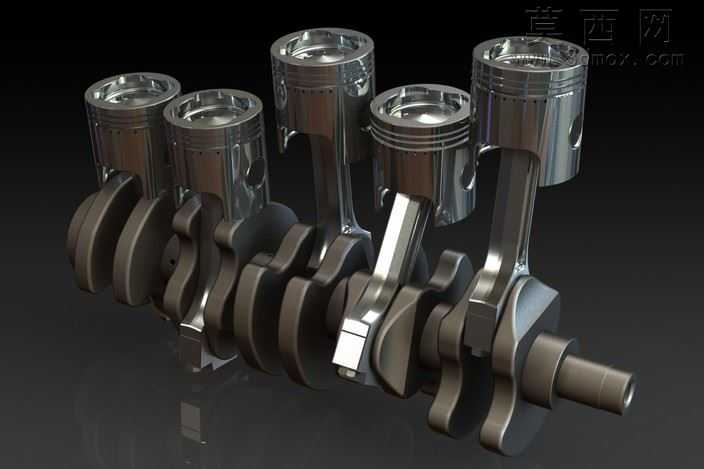

本作品为直列五缸内燃机核心曲柄连杆机构的三维建模成果，建模阶段严格遵循内燃机动力传递的结构逻辑，先完成曲轴主体的参数化搭建：逐一定义五个曲柄销的相位夹角，匹配直列五缸发动机72度均匀点火间隔的设计要求，对主轴颈、曲柄臂、平衡重的尺寸进行精准约束，保证各回转面同轴度、曲柄销与主轴颈的平行度符合机械设计公差标准。随后完成活塞组件建模，还原活塞顶部燃烧室凹坑、环岸的气环油环安装槽、活塞销座的定位结构，对活塞裙部的微椭圆型线做简化特征处理，兼顾结构准确性与模型轻量化。连杆部分严格复刻大头分体式结构、连杆杆身的工字型截面特征，定义大头与曲柄销、小头与活塞销的装配配合关系，完成全部零件的虚拟装配，校验各运动部件的干涉情况，确保曲轴回转过程中活塞上下行程无卡滞、连杆摆动角度符合设计范围。渲染阶段采用金属材质体系：曲轴与连杆赋予锻钢材质，调整表面粗糙度参数呈现亚光金属质感，边缘做轻微倒角高光处理还原机加工特征；活塞部分采用铝合金材质参数，调高漫反射亮度体现轻质金属的视觉特性，活塞环做镀铬亮面金属效果区分材质层次。场景搭建采用深色哑光背景配合底部反光平面，打光采用多盏区域光从侧上方45度投射，突出零件的曲面轮廓与金属反光层次，清晰展现曲柄连杆机构的装配关系与结构细节。设计过程中参考Catia平台的车型动力单元参数，还原直列五缸发动机独有的动力输出结构特征，完整呈现内燃机将活塞往复直线运动转化为曲轴旋转运动的核心结构逻辑，可用于发动机构造教学、动力系统结构展示等场景。
