国际标准象棋棋盘棋子整套结构设计

　　这套国际象棋整套结构的三维建模，首先要明确其核心应用场景覆盖专业赛事对弈、日常休闲娱乐、文创展示摆件、棋类教学演示多个领域，不同场景下对产品的尺寸公差、材质适配、结构稳定性要求存在明显差异，建模过程中需要针对不同使用需求预留对应的参数调整空间。从实际用途出发，棋盘作为棋子的承载基座，首先要保证盘面格线的尺寸精度符合国际棋联的标准规范，单个方格的边长公差需要控制在0.5mm以内，避免棋子摆放时出现偏移、卡位的问题；棋盘边框的宽度设计需要兼顾握持搬运的便利性与摆放时的结构稳定性，边框高度要略高于盘面格面，防止棋子意外滑落。

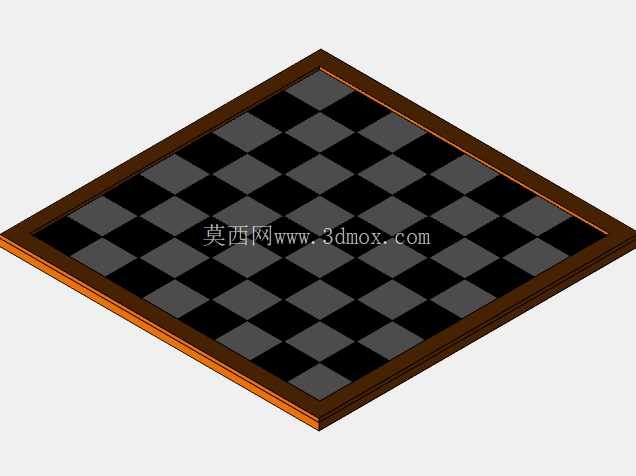

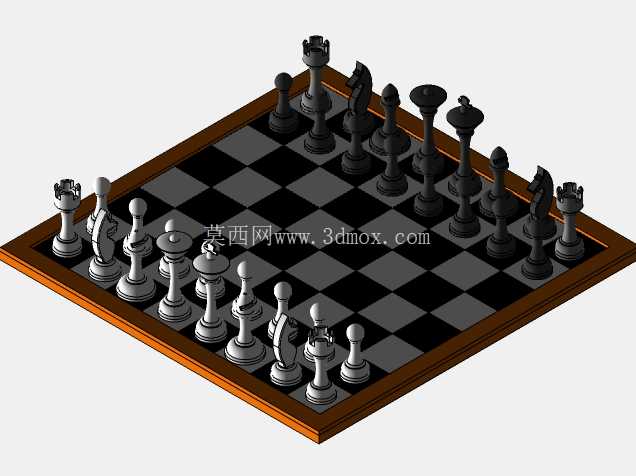

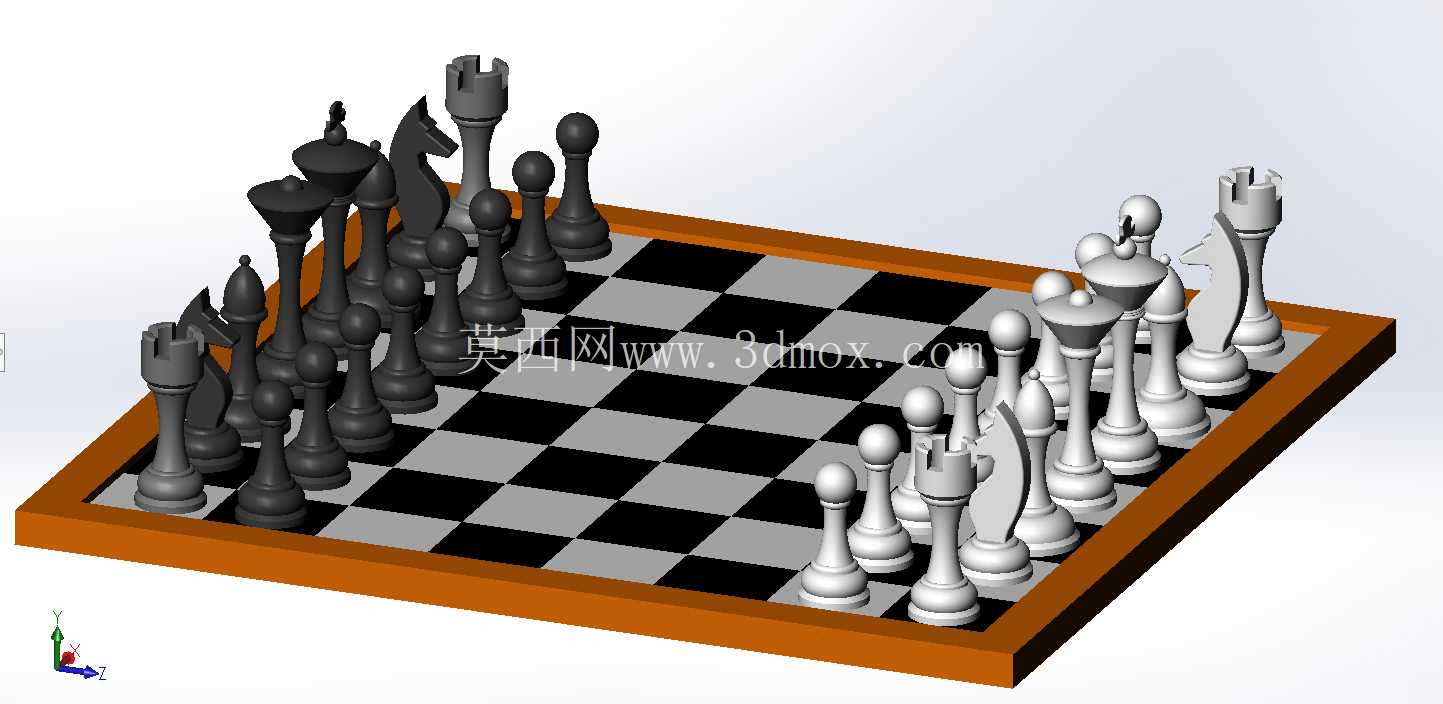

　　棋子部分按照兵种分为王、后、车、马、象、兵六个类型，不同兵种的外形轮廓有明确的辨识度要求，建模时需要保证每个棋子的重心落在底座中心位置，底座直径与棋盘方格边长的比例控制在0.75-0.8之间，确保棋子摆放后不会轻易倾倒，即使盘面受到轻微触碰也能保持直立状态。设计思路上优先采用参数化建模逻辑，将棋盘格数、方格尺寸、棋子高度比例、底座直径等核心参数设置为可调整变量，方便后续根据不同使用场景快速调整整体尺寸，比如用于便携旅行款的棋具可以整体缩小30%，用于展示摆件的款型可以放大20%同时增加配重结构的设计空间。外形尺寸方面，标准赛事款棋盘整体外廓尺寸控制在480mm×480mm×20mm，盘面8×8的方格阵列单个方格边长为50mm，边框宽度为40mm，边框边缘做R3的圆角处理，避免搬运时划伤手部；棋子部分最高的王高度控制在95mm，底座直径38mm，后高度85mm，车、象高度70mm，马高度65mm，兵高度45mm，所有棋子的底座都做1mm的倒角处理，减少与棋盘表面的摩擦损耗，同时提升摆放时的贴合度。

　　安装边界上，棋盘如果采用拼接式结构，需要在边框与盘面的连接位置设计定位卡槽，卡槽配合公差控制在0.2mm，组装后不需要额外紧固件就能保持结构稳定，拆解后也方便收纳；如果是一体式实木或金属材质棋盘，需要在底部设计四个直径15mm、高度3mm的防滑脚垫安装位，脚垫采用软质橡胶材质，避免摆放时刮伤桌面，同时增加摩擦力防止棋盘滑动。棋子部分如果采用分体式加工，比如上部造型与底座采用不同材质拼接，需要在底座中心设计直径8mm、深度5mm的定位柱，与上部造型的定位孔配合，粘接后保证同轴度公差在0.1mm以内，避免出现棋子歪斜的问题。

　　建模过程中对棋子的曲面造型做了连续曲率处理，马的造型曲面过渡顺滑，没有尖锐棱角，既方便后续的注塑、压铸或者3D打印加工，也能避免使用过程中划伤用户；棋盘表面的格线采用凹陷0.2mm的设计，后续可以通过填色、镶嵌不同材质的方式实现黑白格的区分，不会因为长期摩擦导致格线磨损脱落。针对不同加工工艺的适配，模型所有壁厚都控制在2mm以上，满足注塑加工的壁厚均匀要求，避免出现缩痕、填充不足的问题；如果采用金属铸造工艺，所有转角位置都做了圆角过渡，减少铸造应力集中的问题，提升成品的结构强度。另外在收纳场景的适配设计上，棋盘内部可以预留中空储物空间，棋子摆放位置对应设计定位凹槽，合上棋盘后棋子不会在内部晃动碰撞，方便携带与存放，这部分结构在建模时已经预留了盖板的铰接位与锁扣安装位，不需要额外修改主体结构就能实现收纳功能的拓展。
