手持便携照明火炬灯体结构设计

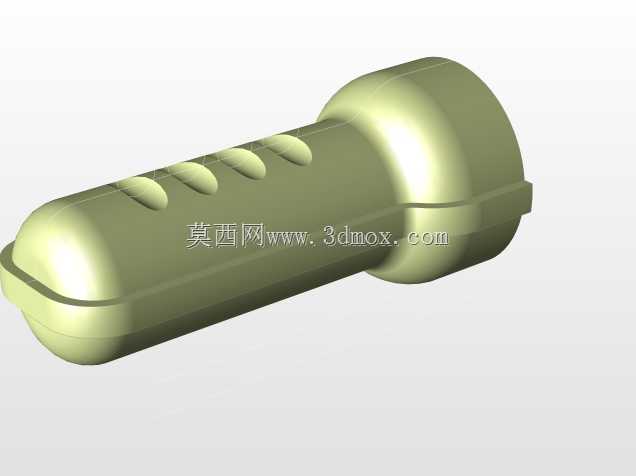

　　这款手持火炬灯的灯体结构，是面向户外作业、应急巡检、野外勘探等场景开发的手持照明设备核心承载部件，日常使用中需要兼顾握持手感、结构强度、内部元器件容纳空间三类核心需求，在结构设计阶段就需要平衡多维度的工程约束。从实际使用场景来看，这类手持火炬灯常被应用在夜间户外作业、电力线路巡检、防汛应急排查、野外露营照明等场景，使用过程中难免遇到磕碰、跌落、雨水泼溅等情况，因此灯体的结构设计首先要满足抗冲击、易握持的基础要求。灯体整体采用长筒式回转体结构，这种结构形式一方面适配圆柱形电池、灯头驱动板等内部元器件的排布，最大化利用内部空间，减少无效结构体积，另一方面回转体结构在注塑或者机加工过程中更容易保证壁厚均匀，降低生产过程中的变形概率，

　　同时手持时的贴合度更好，长时间握持不易产生硌手的疲劳感。灯体表面设计的多道环形防滑凸筋，并非装饰性结构，而是经过握持受力分析确定的位置：凸筋分布在手掌握持的核心接触区域，凸筋的凸起高度控制在1.2mm左右，既能够在戴劳保手套操作时提供足够的摩擦力，避免手持时打滑脱落，又不会因为凸起过高导致握持时产生明显的异物感，同时凸筋的走向与灯体轴向垂直，在手部出汗或者沾有少量油污的情况下，也能提供足够的轴向防滑阻力，防止灯体从手中滑脱。灯体靠近灯头的位置做了直径放大的过渡段，这个结构有三个实际作用：第一是作为灯头组件与筒身的安装定位台阶，灯头的反光杯、LED基板、防水密封圈都可以依托这个台阶做轴向定位，保证装配时灯头与筒身的同轴度，

　　避免出现灯光照射偏心的问题；第二是这个放大段可以作为握持时的前端限位，当使用者手持灯体向前探照时，手掌抵住这个台阶可以更好地发力，避免灯体向前滑动；第三是这个位置的壁厚做了局部加厚，能够在灯体意外跌落时，优先吸收前端着地的冲击能量，保护内部的灯头元器件不受损坏。灯体的尾端结构设计预留了开关组件、尾盖螺纹的安装空间，尾端的内螺纹精度控制在6H级，能够保证尾盖装配后的同轴度，同时配合尾盖处的密封圈可以实现基础的防水防尘能力，满足户外雨天使用的需求。在内部空间排布上，筒身的内孔直径按照常用的18650或者21700圆柱电池的尺寸做了适配设计，内孔表面做了0.3mm的拔模斜度，既方便注塑生产时的脱模，也能够给电池的装入取出留出足够的间隙，避免电池因为公差问题卡在筒身内部。筒身内壁还设计了两道轴向的定位筋，用于固定内部的电池架或者驱动板安装槽，防止内部元器件在受到冲击时出现移位、线路扯断的问题。从安装边界来看，这款灯体的总长控制在120mm左右，最大直径位置在灯头过渡段为42mm，筒身主体直径为32mm，这个尺寸比例既能够容纳常规容量的锂电池，保证足够的续航时长，又不会因为筒身过粗导致手掌较小的使用者握持困难，整体重量控制在120g以内（不含电池与灯头组件），长时间手持作业不会产生明显的负重感。在壁厚设计上，筒身主体的均匀壁厚控制在2.5mm，这个厚度能够满足ABS或者PC材质注塑生产的工艺要求，不会出现缩痕、缺胶等生产缺陷，同时能够承受1.

　　2米高度自由跌落至水泥地面的冲击，不会出现开裂、变形的问题。灯体表面的防滑凸筋与筒身主体采用一体化结构设计，不需要后续二次加工或者粘接，减少装配工序的同时也提升了结构的整体强度，避免凸筋在长期使用后出现脱落的问题。在与其他部件的配合公差上，灯头安装位置的配合公差采用H7/h6的间隙配合，既能够保证灯头可以顺利旋入装配，又不会出现过大的间隙导致灯头晃动，影响照明的稳定性。灯体的外表面做了哑光磨砂处理，这种处理方式一方面可以避免使用过程中表面残留指纹、划痕影响外观，另一方面哑光表面不会反射灯光，在夜间使用时不会因为灯体表面的反光干扰使用者的视线。从结构可靠性的角度出发，灯体上没有设计多余的镂空或者薄弱结构，所有的转角位置都做了R0.5mm以上的圆角过渡，避免应力集中导致的开裂问题，尤其是在防滑凸筋与筒身主体的连接位置，圆角过渡可以有效分散握持时的应力，长期使用也不会出现凸筋根部断裂的问题。这款灯体的结构设计没有追求过度的外观造型变化，而是完全围绕手持照明设备的实际使用需求展开，每一处结构细节都对应实际使用中的具体痛点，在保证结构强度、装配便利性的前提下，尽可能优化握持手感与使用可靠性，能够满足多数常规户外手持照明场景的使用要求。
