立式带安装支架液化石油气储油箱结构

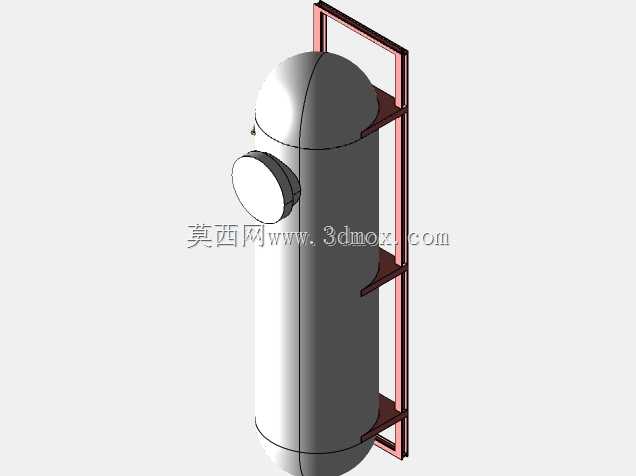

　　在民用燃气配送、小型工业燃料供给、户外作业临时供气等场景中，立式液化石油气存储容器是核心的承压储放部件，这类部件的结构合理性直接关系到供气稳定性与使用安全性，本次呈现的储油箱结构正是针对固定点位安装场景设计的承压存储单元。从实际使用需求出发，这类储油箱需要满足固定工位长期挂载的使用要求，因此在主体结构之外配套设计了侧装式固定支架，支架采用矩形型材焊接成型，沿罐体轴向设置三处支撑连接点，分别对应罐体上部封头下方、筒体中段、筒体下部靠近下封头位置，能够将罐体充装满介质后的重量均匀分散到安装基面，避免局部应力集中导致的支架变形或者罐体连接部位损伤。罐体主体采用标准椭圆形封头与圆柱形筒体焊接的结构形式，这种结构是承压存储容器的经典构型，

　　椭圆形封头的曲面过渡能够有效分散内部介质压力带来的应力，相比平盖结构可以在相同承压等级下降低板材厚度，控制整体重量的同时减少焊接处的应力集中风险。筒体侧面设置的圆形法兰接口是介质进出的核心通道，接口位置选在筒体中上部，既可以避免充装时介质直接冲击筒体底部焊缝，也能在输出介质时减少底部沉积杂质进入输出管路的概率，接口法兰采用标准凸面法兰结构，能够和通用管路阀门直接匹配，不需要额外做转接设计，适配现场安装的通用配件需求。从安装边界来看，配套的侧装支架预留了标准安装孔位，支架与罐体之间采用抱箍加焊接的复合连接形式，抱箍与筒体外壁贴合面做了弧度匹配处理，安装后不会出现局部线接触导致的筒体压痕，支架的外轮廓尺寸控制在合理范围内，

　　安装后罐体与安装墙面或者设备机架之间预留了足够的操作空间，方便后续对接口阀门、安全附件进行检修操作，不需要整体拆卸罐体就能完成常规维护作业。设计过程中优先考虑了承压结构的力学合理性，筒体的长径比控制在适合立式安装的区间，既不会因为长径比过大导致罐体挂载后重心外倾力矩过大，也不会因为长径比过小导致支架安装点位过于集中，影响固定稳定性。罐体的壁厚取值结合常用低压液化石油气的存储压力要求设定，封头与筒体的焊接坡口采用标准对接坡口形式，能够保证焊透率满足承压容器的焊接要求，所有转角位置都做了圆弧过渡处理，避免应力集中点的存在。在实际应用场景中，这类带侧装支架的储油箱可以直接固定在户外供气站的墙面、小型燃料供给设备的机架侧面、

　　移动作业车辆的设备舱侧壁，不需要额外制作安装底座，能够减少现场安装的工作量。支架的型材选型考虑了户外使用的防腐需求，结构形式上避免了容易积水的封闭槽型朝向，减少长期使用过程中的锈蚀风险。接口的朝向设计为水平向外，安装后阀门操作手柄处于人体工程学合适的操作高度，日常开关操作不需要借助登高工具或者俯身操作。从结构建模的细节来看，罐体的焊缝位置做了符合实际加工工艺的凸起处理，封头的曲面曲率连续，没有出现建模过程中常见的曲面褶皱或者曲率突变问题，支架的型材连接处做了切角匹配，焊接位置的贴合面完全重合，符合实际焊接加工的工艺要求，不会出现建模时常见的面干涉或者间隙过大问题。整体结构没有多余的装饰性设计，所有结构特征都服务于承压存储、固定安装、介质输送这三个核心功能，每个结构细节都对应实际使用中的具体需求，比如支架上部的横向延伸结构既可以作为罐体吊装时的临时挂点，也能在安装时作为定位基准，方便安装人员快速调整罐体的垂直度，降低现场安装的调整难度。
