迷你电吉他结构设计三维数模

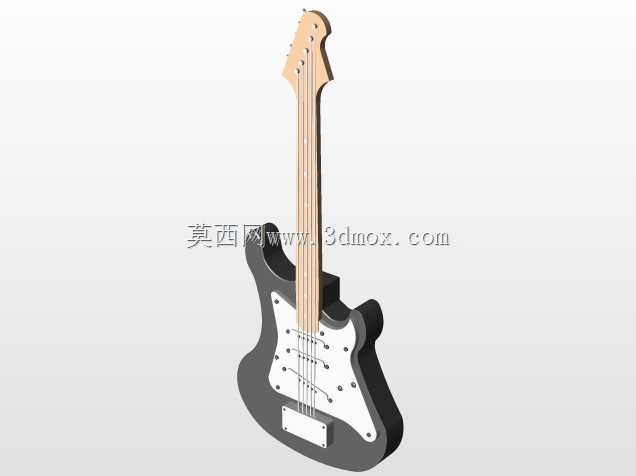

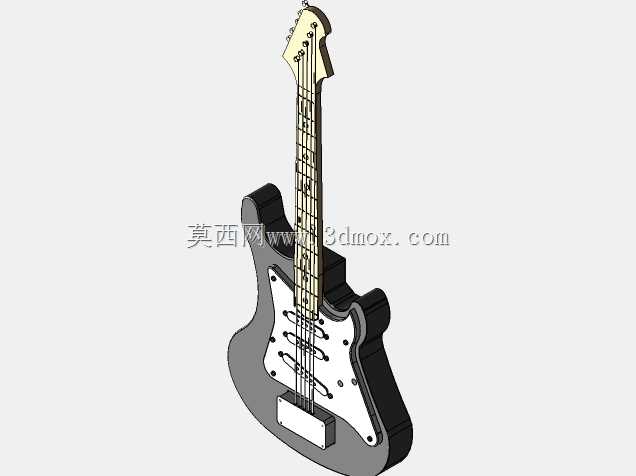

　　该迷你电吉他三维数模完整还原了标准 Strat 型电吉他的核心结构特征，整体采用缩小比例设计，可用于文创周边开发、桌面摆件打样、乐器教学演示道具开发等场景，也可作为潮玩手办的结构参考原型。从结构设计逻辑来看，模型拆分了琴头、琴颈、琴身、护板、拾音器组件、琴桥、琴弦、弦钮七大独立装配模块，各模块之间预留了合理的装配间隙，完全符合实际生产中的装配公差要求，若用于3D打印打样，无需额外调整结构间隙即可直接拆分打印。琴头部分采用经典的单边弦钮布局，六个弦钮的安装孔位、定位柱尺寸均按照缩小比例做了等比缩放，弦钮的旋钮部分做了防滑纹理设计，还原了真实弦钮的操作手感特征，琴头与琴颈的连接采用嵌入式榫接结构，连接面做了0.1mm的过盈配合预留，

　　保证装配后不会出现松脱问题。琴颈部分的指板做了品丝的凸起结构设计，每一品的间距均按照真实电吉他的有效弦长等比缩小，指板弧度采用标准的9.5英寸指板曲率，还原真实电吉他的握持手感，琴颈背面做了符合人体工学的C型弧面过渡，从琴头到琴身连接处的厚度做了渐变处理，握持时不会出现硌手的问题。琴身部分采用经典的双缺角设计，缺角位置做了圆弧过渡处理，方便高把位的操作演示，琴身内部预留了拾音器、电位器、输出接口的安装空腔，空腔的壁厚均匀控制在2mm，若采用树脂或PLA材料打印，可保证结构强度同时控制整体重量。护板部分采用三层叠加的结构设计，护板上预留了三个单线圈拾音器的安装孔、音量音色旋钮的安装孔、档位器的安装槽，孔位与琴身空腔的位置完全对齐，

　　装配时可直接通过螺丝固定在琴身正面。拾音器组件还原了经典的三单拾音器布局，每个拾音器的磁柱位置、固定螺丝孔位都做了精准还原，琴桥部分采用单摇琴桥结构，做了颤音系统的简化结构设计，保留了琴桥鞍、固定底座、弹簧挂扣的核心结构，若用于功能演示可加装微型弹簧实现颤音效果。琴弦部分采用等直径的圆柱结构模拟，从琴桥位置延伸到琴头弦钮位置，每根琴弦的张力方向都做了角度校准，保证视觉上的真实感。从安装边界来看，该模型整体长度控制在200mm以内，最大宽度为70mm，最大厚度为35mm，整体尺寸适配常规桌面摆件的摆放空间，底部可加装小型底座实现立式摆放，若用于钥匙扣等周边开发，可在琴头位置预留挂孔结构，不会破坏整体外观。在实际应用场景中，

　　该模型除了作为文创摆件的打样原型外，还可用于乐器入门教学的演示道具，相比真实尺寸的电吉他，迷你尺寸更方便携带，可直观展示电吉他的各部分结构组成，也可作为3D打印教学的装配练习案例，拆分后的零件数量适中，装配逻辑清晰，适合初学者练习装配约束的添加、干涉检查等建模操作。设计过程中对所有尖锐边角都做了R0.5mm的圆角处理，避免打印或使用过程中出现划伤问题，所有配合面都做了拔模角度处理，若采用注塑工艺批量生产，可直接开模生产，无需额外调整拔模斜度。模型的外观曲面做了曲率连续处理，琴身的弧面过渡自然，没有出现曲面褶皱、断差等问题，渲染后可直接用于产品宣传图制作。
