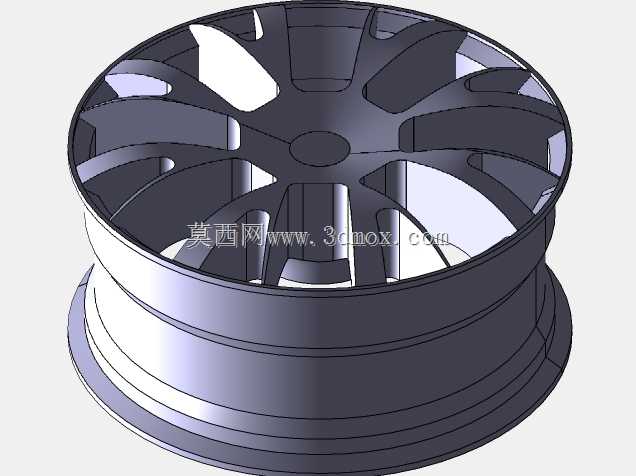

汽车轮辋作为整车行走系统的核心承载部件,直接关联行驶过程中的载荷传递、轮胎固定以及动态行驶稳定性,在乘用车、商用车的底盘系统中占据不可替代的位置。日常道路行驶中,轮辋需要承受来自车身的垂直静载荷,还要应对加速、制动时的纵向扭矩,转弯过程中的侧向冲击力,以及颠簸路面带来的交变冲击载荷,这对结构的强度分布、刚度匹配都提出了极高的工程要求。这款多辐条结构的轮辋设计,首先从安装边界入手,中心定位孔的尺寸严格匹配乘用车轮毂轴承的安装轴径,周围均匀分布的螺栓孔位置度公差控制在0.1mm以内,保证装车后轮辋的旋转中心与车轴轴线完全重合,避免高速行驶时出现径向跳动引发的方向盘抖动问题。轮辋的胎圈座部位采用标准的15度锥面设计,
能够与无内胎轮胎的胎圈紧密贴合,保证充气后的密封性能,同时轮缘部位做了加厚的圆弧过渡处理,既可以在轮胎充气时限制胎圈的脱出位置,也能在车辆靠边停车蹭到路沿时,降低轮辋边缘变形、划伤轮胎胎侧的概率。设计过程中,辐条的布局没有采用等厚的均匀结构,而是从中心安装盘向外缘轮辋方向做了渐变的厚度调整,靠近中心的辐条根部厚度更大,用来分散螺栓传递过来的集中载荷,辐条与轮辋连接的位置做了大圆角的应力释放结构,避免交变载荷下在连接位置产生应力集中,引发长期使用后的疲劳裂纹。多辐条的布局除了视觉上的层次感,更重要的是在同等重量下提升了轮辋的整体刚度,相邻辐条之间的镂空区域留出了足够的刹车系统散热空间,车辆连续制动时,
刹车盘产生的热量可以通过辐条间隙快速随气流散出,避免刹车系统热衰减影响制动安全。轮辋的整体宽度、偏距参数都严格对应目标车型的轮距设计要求,装车后轮胎的中心平面与悬挂转向节的设计支点重合,不会改变原厂的转向几何参数,避免转向沉重、轮胎异常磨损的问题。从实际使用场景来看,这款轮辋适配常规的民用乘用车,能够满足城市铺装路面、一般非铺装路面的行驶需求,结构设计上避开了过于复杂的异形曲面,在保证强度的前提下兼顾了铸造加工的工艺性,生产时金属液的充型流程顺畅,不容易出现缩孔、冷隔等铸造缺陷,后续的机加工工序也可以通过常规的数控车床、加工中心完成定位装夹,不需要定制特殊的工装夹具。轮辋的气门嘴安装孔位置设置在两辐条之间的轮辋凹槽处,
既方便后续充气操作,也不会在行驶过程中被辐条遮挡、被路面飞溅的石子撞击损坏。在结构验证的逻辑上,这款轮辋的设计首先通过三维建模完成了各部位的装配干涉检查,确认与刹车卡钳、转向拉杆、悬挂下摆臂等周边部件在全转向行程、全跳动行程下都保留足够的安全间隙,不会出现运动干涉;同时针对径向疲劳、弯曲疲劳、冲击性能这三项行业核心测试要求,对辐条的截面形状、壁厚分布做了多轮优化,在满足强度要求的前提下尽可能降低非必要的材料冗余,实现轻量化与结构强度的平衡。不同于改装市场上一味追求夸张造型的非标准轮辋,这款设计完全遵循量产车的配件规范,所有安装尺寸、形位公差都符合机动车轮辋的相关行业标准,既可以作为整车厂的原厂配套配件设计参考,也可以作为售后替换配件的建模基础,帮助结构设计人员快速完成轮辋类产品的方案迭代,减少重复建模的工作量。
- 上一篇:双层公路客运巴士外观结构三维建模
- 下一篇:带测试台座的乘用车辆轮胎结构
- 全部评论(0)
- 模板大小: 703.47 KB
- 售价:5金币
- 下载次数: 39
- 系统要求: CATIA
- 软件分类: 汽车类
