高精度自行车轮组辐条式结构三维数模

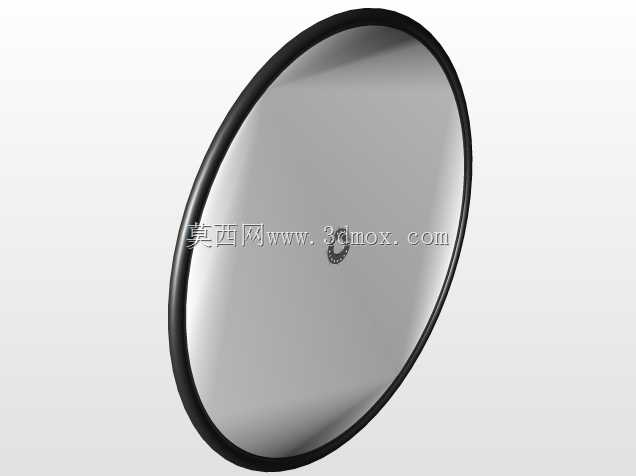

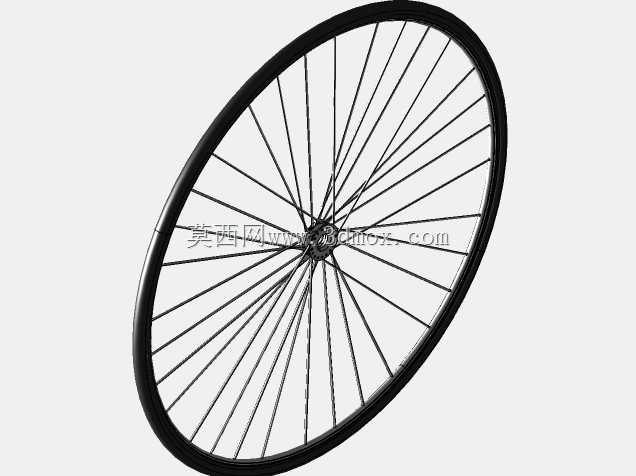

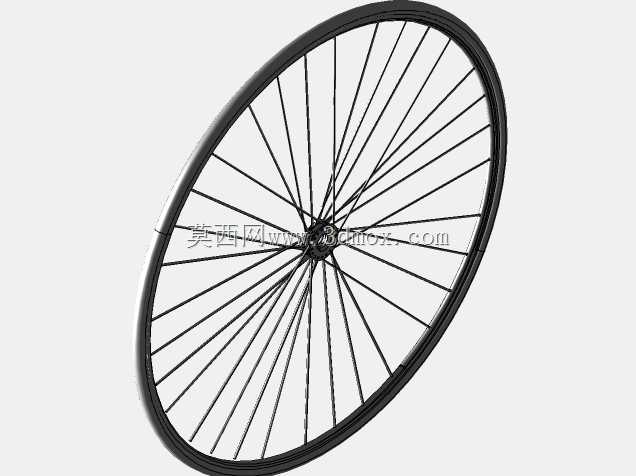

　　日常做代步车、运动自行车结构开发时，轮组作为直接承接地面载荷、传递骑行驱动力的核心部件，其结构合理性直接决定骑行过程的滚阻表现、承重能力与抗冲击寿命，这套轮组三维数模完整还原了传统辐条式自行车轮的全部装配关系，可直接用于整车装配干涉校验、轮组受力仿真分析，也可作为通勤车、城市休闲车改款设计的基础结构参考。从结构设计逻辑来看，这套轮组采用等径钢丝辐条交叉排布的经典方案，轮圈为等截面薄壁环形结构，截面做了适配外胎安装的凹槽设计，胎圈座位置预留了标准的卡装台阶，可兼容常规规格的 clincher 开口外胎，安装时无需额外改造胎边结构，直接卡入轮圈凹槽后充气即可完成轮胎固定，轮圈内缘预留了辐条帽安装孔位，孔位沿轮圈周向均匀分布，

　　相邻孔位的角度偏差控制在常规量产公差范围内，可匹配标准规格的铜质辐条帽，装配时通过调整辐条帽的旋入深度即可完成轮组偏摆、跳动的校正，这也是量产轮组编圈工序的核心调整环节。花鼓部分采用同轴分体式结构，中心轴孔为标准快拆/实心轴兼容尺寸，两端法兰盘为辐条固定端，法兰盘上的穿线孔与轮圈孔位一一对应，辐条从花鼓法兰盘穿出后以交叉编织的方式连接到轮圈，这种排布方式可以将轮圈受到的垂直冲击、侧向冲击力均匀分散到每一根辐条上，避免单根辐条应力集中导致的断裂问题，相比一体轮结构，辐条式轮组的维修更换成本更低，单根辐条损坏时无需更换整个轮组，仅需替换对应辐条重新校正张力即可恢复使用。从安装边界尺寸来看，轮组的外径适配常规26寸通勤自行车的安装空间，

　　轮圈宽度适配1.5-1.95宽度的城市通勤外胎，花鼓两端的开档尺寸符合常规民用自行车前叉/后叉的安装标准，可直接替换同规格的市售成品轮组，无需对车架、前叉的安装位做切削改造。在实际应用场景中，这类辐条轮组除了用于常规民用代步自行车，也可通过调整辐条规格、轮圈材质适配入门级运动自行车、公共租赁自行车的使用需求，公共自行车场景下轮组需要应对高频次使用、非规范停放带来的侧向冲击，这套结构的辐条张力冗余量足够覆盖日常使用中的冲击载荷，不会因为轻微磕碰就出现大面积辐条松动的问题。建模过程中完整还原了每根辐条的空间走向，没有做简化省略处理，做有限元受力分析时可以直接给每根辐条施加预紧力参数，模拟不同载荷下轮圈的形变量，

　　比如模拟过减速带时的垂直冲击、转弯时的侧向受力，都能得到相对准确的仿真结果，避免设计阶段出现轮组强度不足的问题。轮圈的截面壁厚参考了常规铝合金轮圈的量产厚度，既保证了足够的结构强度，也不会因为壁厚过大导致轮组整体重量超标，辐条的直径采用常规民用轮组的通用规格，对应的抗拉强度参数可直接调用市售标准辐条的材料参数，无需重新做材料性能测试。在整车装配校验环节，这套数模可以直接和前叉、后叉、刹车系统、传动飞轮做装配配合检查，确认轮组转动时不会和刹车夹器、车架后下叉产生运动干涉，尤其是V刹结构的刹车块安装位置，可以通过数模直接确认刹车块与轮圈刹车边的接触面积，避免出现刹车偏磨、制动效果不足的问题。对于刚接触自行车结构设计的从业者来说，这套数模也可以作为辐条轮编圈逻辑的参考样本，通过观察每根辐条的交叉角度、连接位置，理解辐条张力分配的基本原理，避免设计时出现孔位错位、辐条干涉的问题。另外轮圈上的气门芯安装孔位也做了准确还原，位置处于两根辐条之间的空隙处，安装美式气门芯时不会和辐条产生干涉，充气操作的空间足够，不会出现气门芯被辐条挡住无法连接打气筒的问题。
