Z型爬坡式金属网带倾斜输送设备

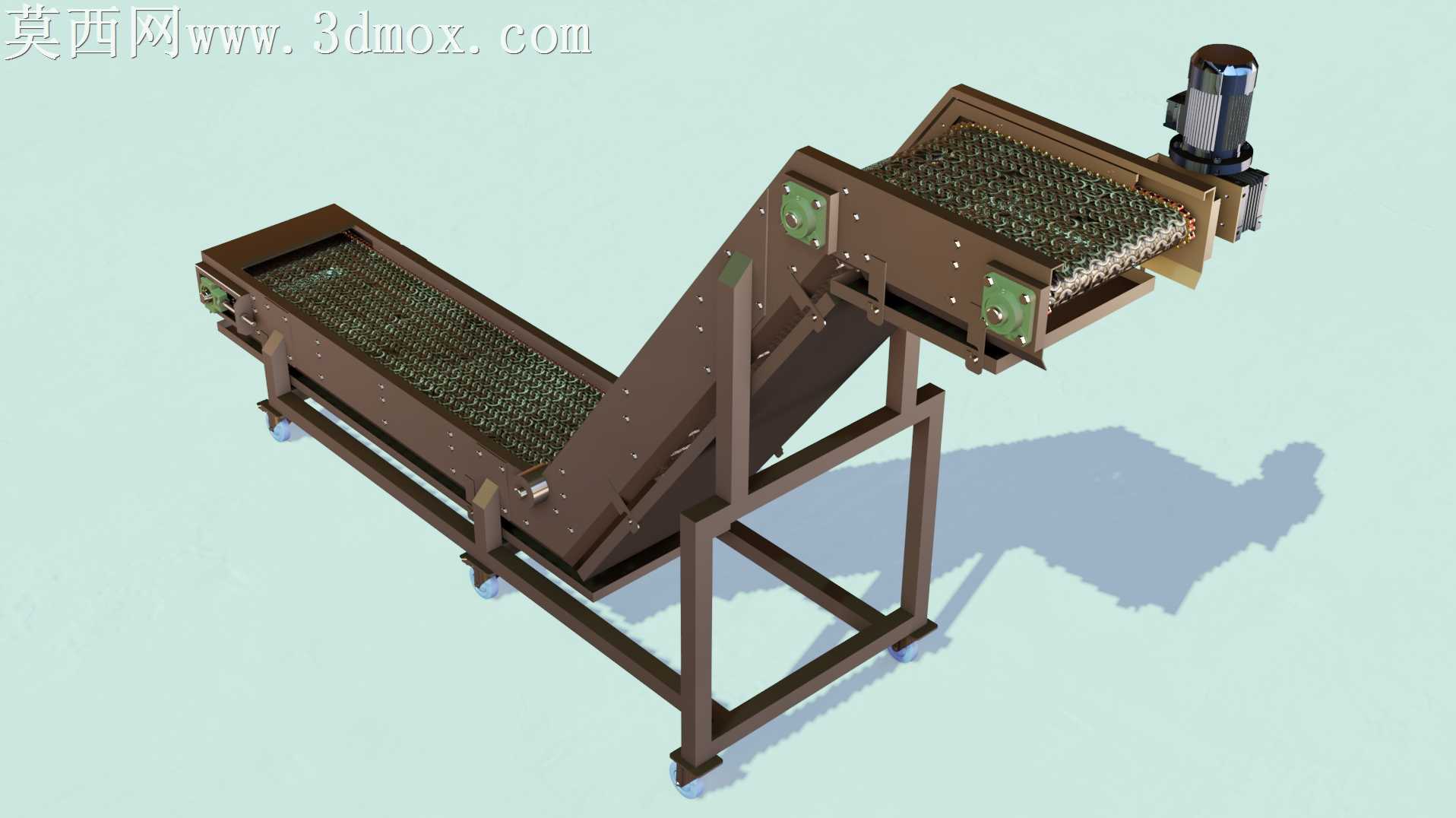

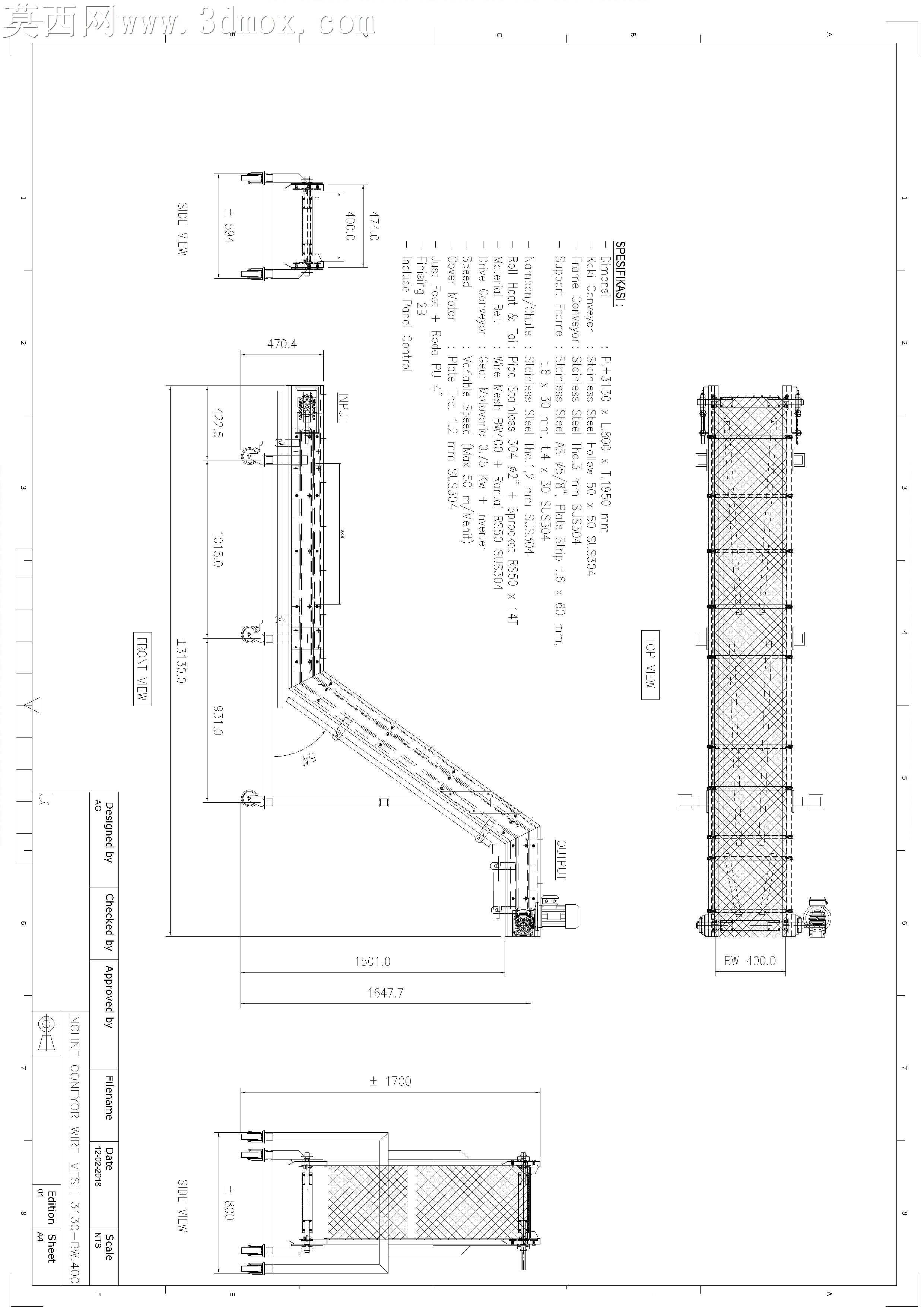

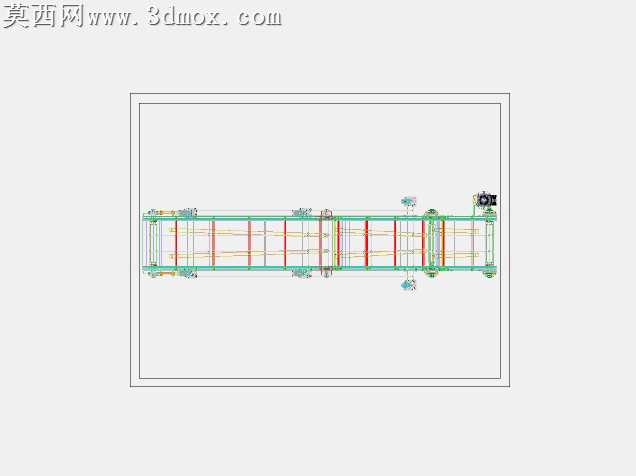

本模型为Z型结构的倾斜网带输送设备，采用三维建模软件完成全参数化设计，整体结构经过严谨的装配校验，各部件无干涉错位问题，可直接用于生产参考或方案演示。模型渲染阶段采用哑光工业金属材质模拟设备主体机架，深棕色调的机架表面做了细微的磨砂颗粒质感处理，还原碳钢型材焊接机架的真实触感；输送网带部分采用编织金属网材质，通过凹凸贴图还原网带的交错编织纹理，搭配金属反光属性，精准呈现不锈钢丝网带的视觉特征；驱动端的电机外壳做了亮面金属与黑色塑料的分材质处理，接线盒、散热筋等细节结构清晰，脚轮部分采用橡胶与金属支架的组合材质，还原工业脚轮的真实外观。结构设计上，设备采用低位水平进料段、倾斜提升段、高位水平出料段的三段式Z型布局，可实现物料从低位作业面到高位作业面的连续转运，机架采用方管焊接的框架式结构，倾斜段两侧加装加强筋板提升结构刚性，网带两侧设置挡边结构避免物料在爬坡过程中滑落，驱动单元布置在设备高位出料端，通过链轮传动带动网带运行，设备底部安装带刹车的万向脚轮，方便设备移位与工位调整。设计过程中充分考虑了油性、含水物料的输送需求，选用丝网作为输送载体，可在输送过程中沥除物料表面的液体或碎屑，避免输送过程中出现粘带、打滑问题，整体倾斜角度经过合理测算，既保证物料输送过程中不会下滑，又尽可能压缩设备占用空间，适配车间内有限的安装场地，各连接部位的螺栓、安装板等标准件均按实际规格建模，装配关系完全符合机械设计规范，可直接导出工程图用于生产制造。
