工业直线振动筛分输送设备结构设计

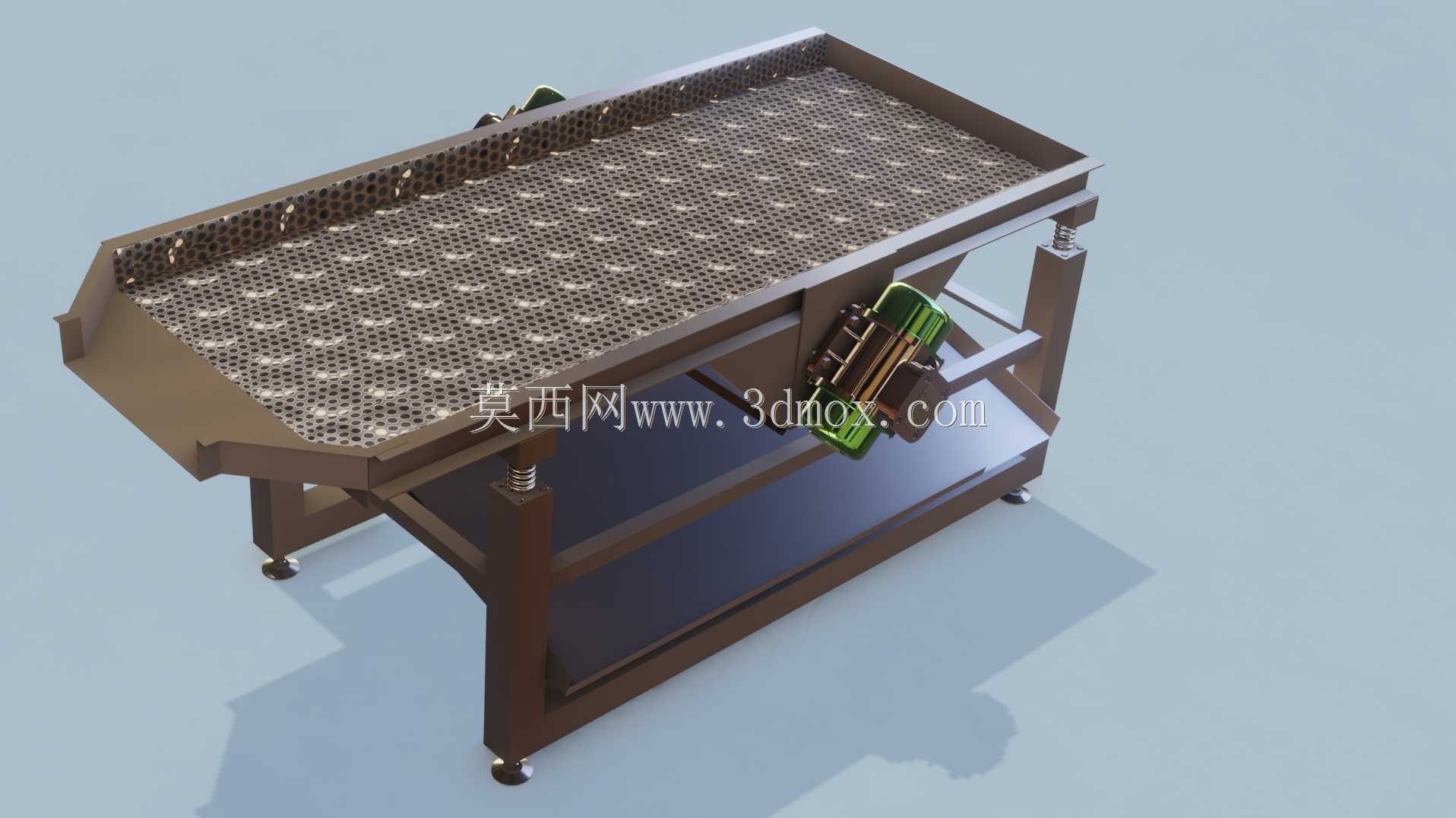

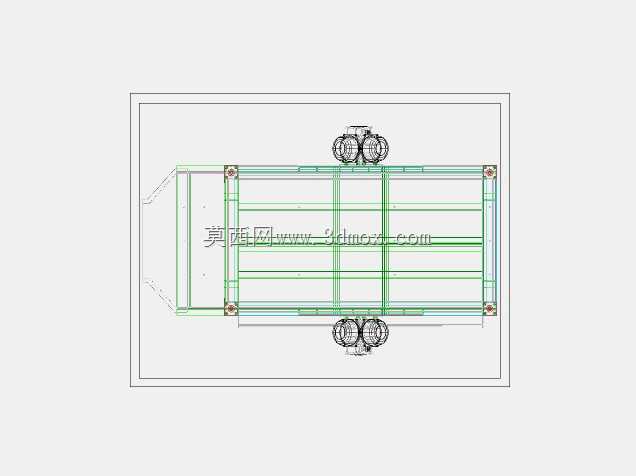

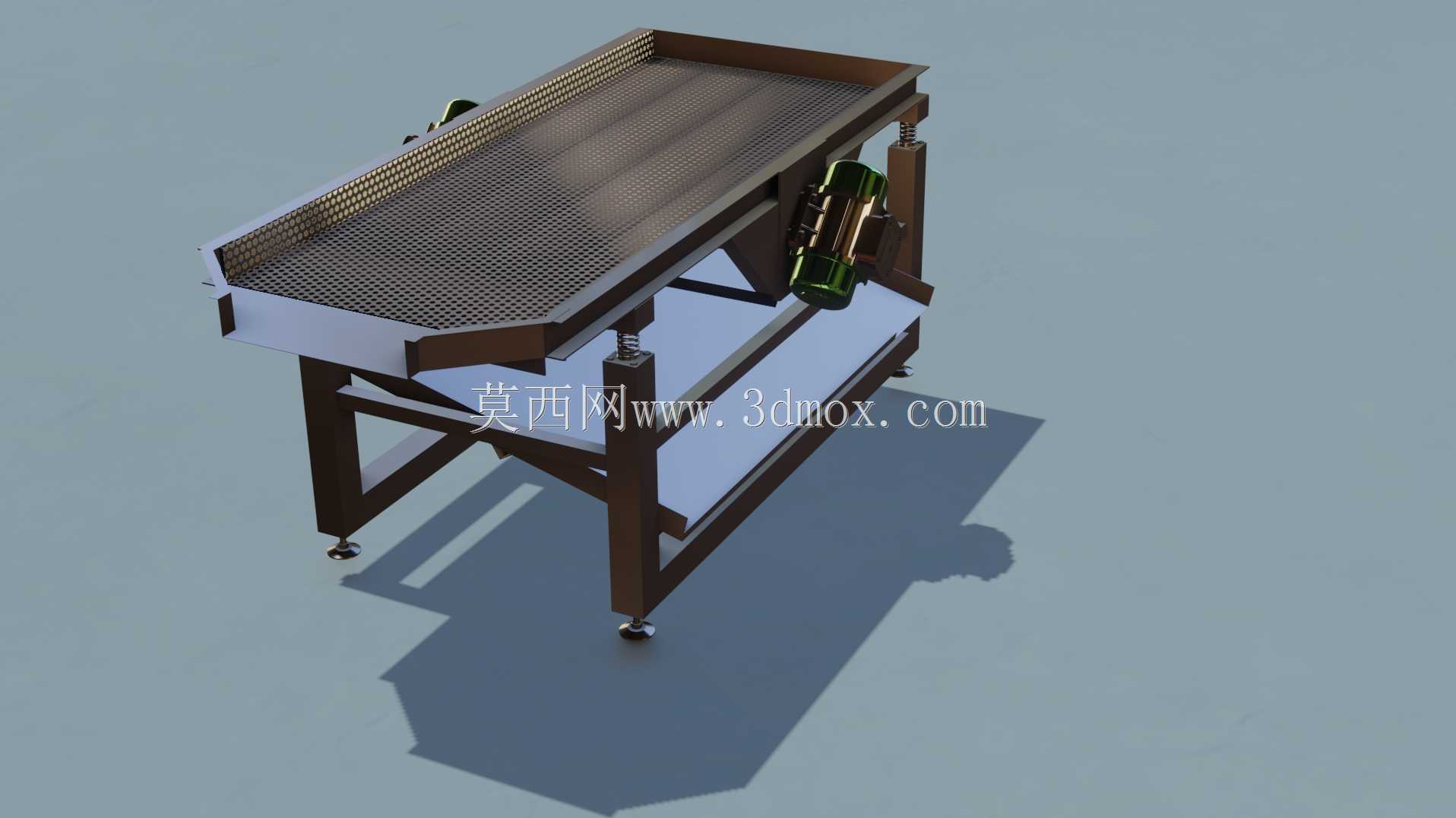

这款直线振动筛分设备主要面向颗粒状、小块状散料的分级与短距离输送场景，常见于粮食加工、建材骨料分级、化工颗粒分选、食品原料除杂、小型矿山细碎料筛分等生产环节，可在生产线中完成不同粒径物料的分层筛选，同时依托振动作用力将物料沿筛面匀速向前输送，适配连续化生产的流水线作业需求，替代人工筛分的低效作业模式，降低生产过程中的人力投入与物料分选误差。设备整体采用框架式机架结构，底部配置可调式支撑脚，可根据现场安装地面的平整度调节支撑高度，保证设备运行时的水平度，避免因机身倾斜导致的物料偏流、筛分精度下降问题，机架底部预留的安装空间可适配不同高度的接料容器，方便筛下物与筛上物的分类收集。筛面采用冲孔网板结构，可根据待筛分物料的粒径需求更换不同孔径的筛网，筛面边缘设置挡料围边，防止振动过程中物料从筛面侧边洒落，入料端设计为扩口式导料结构，方便上游设备的来料顺畅导入筛面，出料端设置倾斜导料槽，可将分级完成的物料精准导入下游输送或收集设备。设备的激振单元采用侧装式布局，通过偏心块旋转产生的定向激振力驱动筛面做高频直线往复运动，筛体与机架之间配置螺旋压缩弹簧作为减震元件，可有效吸收筛体振动时传递到机架的冲击力，降低设备运行时的噪音与地面震动，避免振动传导影响周边其他生产设备的正常运行。设计过程中重点考量了筛面倾角与激振力的匹配关系，通过合理设置筛面倾斜角度与激振力大小，保证物料在筛面上保持均匀的前进速度，既不会因前进速度过快导致筛分不充分，也不会因物料滞留过久造成筛网堵塞，同时兼顾了设备的运行稳定性与易维护性，筛网采用快压式固定结构，无需复杂工具即可快速完成筛网的更换与清理，激振单元的外侧设置防护外罩，避免运行过程中物料碎屑、粉尘进入传动部位，延长核心部件的使用寿命。设备整体外形紧凑，安装时无需复杂的地基固定，仅需将底部支撑脚调平即可投入使用，适配中小型生产车间的空间布局需求，可根据不同的处理量需求调整激振频率与振幅，满足不同特性物料的筛分作业要求。
