Z型爬坡式网带倾斜输送设备结构设计

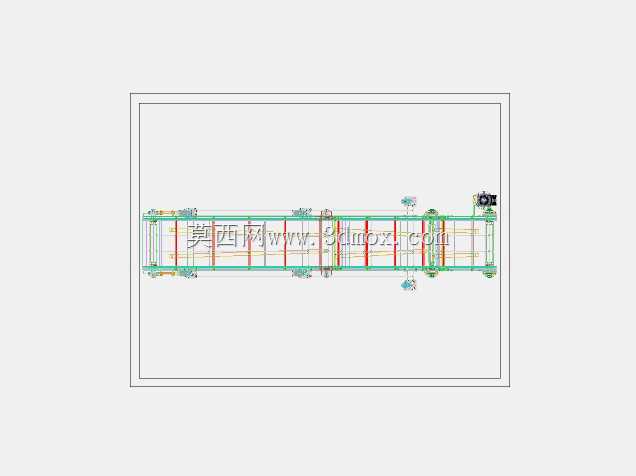

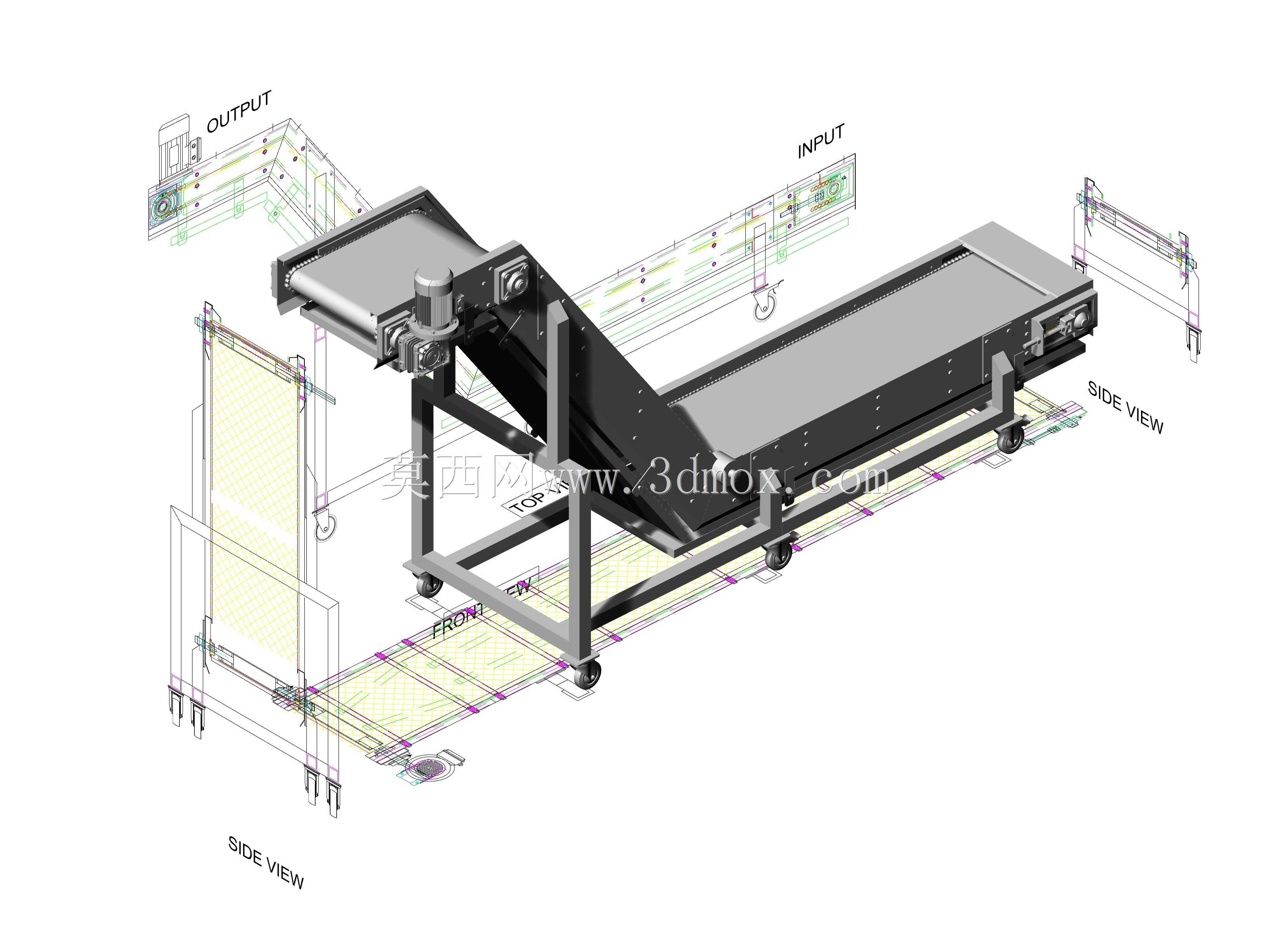

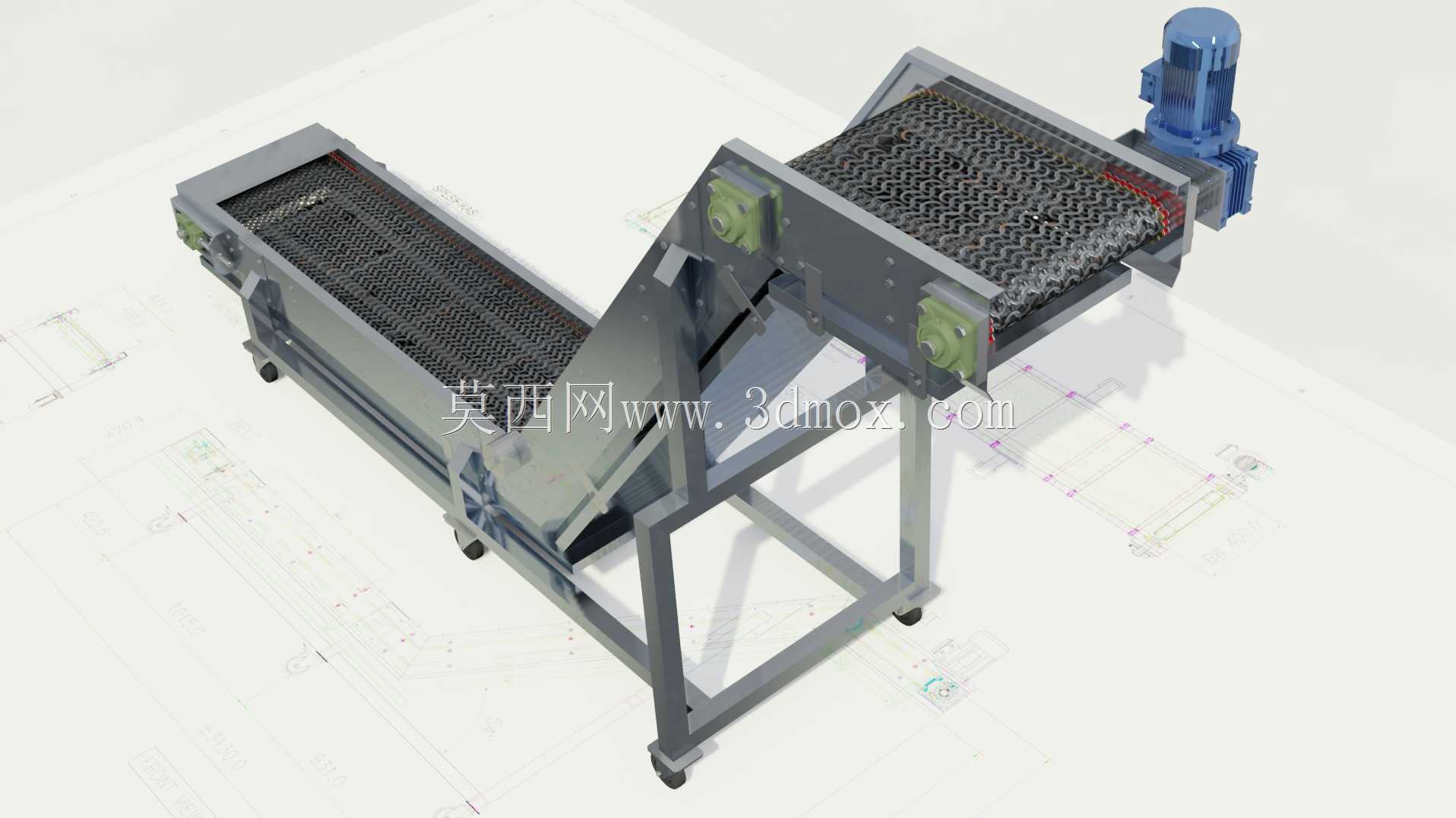

　　这款倾斜网带输送结构，主要面向需要实现高低工位差物料转运的生产场景，在食品加工分拣线、五金零部件清洗后出料、包装线前段上料、热处理工序工件转序等场景中都能适配，区别于普通水平皮带输送机，它通过弯折式的网带承载面，在有限的车间占地空间内完成物料的垂直高度提升，不需要额外搭配多台水平输送设备做接力转运，能有效压缩生产线的排布空间。从结构设计逻辑来看，整体机架采用方管焊接成型的框架结构，底部配置可调脚杯与移动脚轮组合的支撑结构，既可以在固定工位锁定脚杯保证设备运行时的稳定性，也能在产线调整时快速推移换位，适配多批次小批量生产的柔性产线排布需求。驱动端布置在设备高位侧，采用减速电机直接驱动主动辊的结构，省去了复杂的中间传动链，传动效率更高，

　　后期维护时只需要定期检查主动辊的轴承润滑状态、张紧机构的余量即可，日常运维的工作量较低。网带采用金属编织网带结构，相比普通PVC皮带，它的透气性能更好，在输送带温度的工件、需要沥水沥油的加工件时，不会出现皮带受热变形、积液残留的问题，网带的边缘做了挡边结构，在爬坡段输送散状、小尺寸工件时，能避免物料从侧边滑落，低位水平段预留了足够的接料长度，可以直接对接上游设备的出料口，不需要额外做导料衔接结构，高位水平段的出料端做了斜口导向，物料能顺着网带运行方向自然滑落至下游接料设备，不会出现卡料、积料的问题。设备的倾斜段角度做了固定限位设计，结合网带表面的摩擦力与挡边结构，常规的块状、颗粒状、小型总成件都能稳定输送，不会出现下滑倒退的情况，

　　张紧机构布置在设备低位侧的从动辊两端，采用螺纹调节的张紧结构，调整时只需要同步旋转两端的调节螺栓，就能控制网带的张紧度，避免网带跑偏，调节行程预留了足够的余量，能覆盖网带长期使用后的拉伸变形量，不需要频繁裁剪网带。从安装边界来看，设备整体的占地投影长度适配常规车间的通道预留尺寸，低位接料端的高度可以对接常见的桌面级加工设备出料口，高位出料端的高度可以匹配包装机、料仓、分拣台的常规进料高度，安装时不需要做额外的地基预埋，只需要将设备放置在平整的车间地面上，调整脚杯至设备整体水平、网带无跑偏即可接电投入使用。机架的侧面预留了传感器安装位，后期如果需要接入产线的自动化控制系统，可以直接在预留位安装物料检测传感器，实现有料运行、

　　无料停机的节能控制，也可以搭配变频调速模块，根据上游设备的出料速度调整网带的运行速度，匹配不同节拍的生产需求。网带的支撑结构采用分段式托辊布置，在水平段与倾斜段的转折位置做了圆弧过渡的托辊组，避免网带在弯折位置出现硬摩擦，延长网带的使用寿命，同时也能减少设备运行时的噪音，改善车间的作业环境。整体结构没有冗余的复杂构件，所有的钣金件、机加工件都采用常规的加工工艺即可生产，没有特殊的定制异型构件，后期如果出现构件损坏，替换配件的采购与加工成本都比较低，适合中小规模生产车间做产线升级时选用，也可以作为模块化输送单元，接入到更长的自动化输送线体中，作为高低位转接的模块使用。
