欧洲冠军联赛奖杯精细三维造型设计

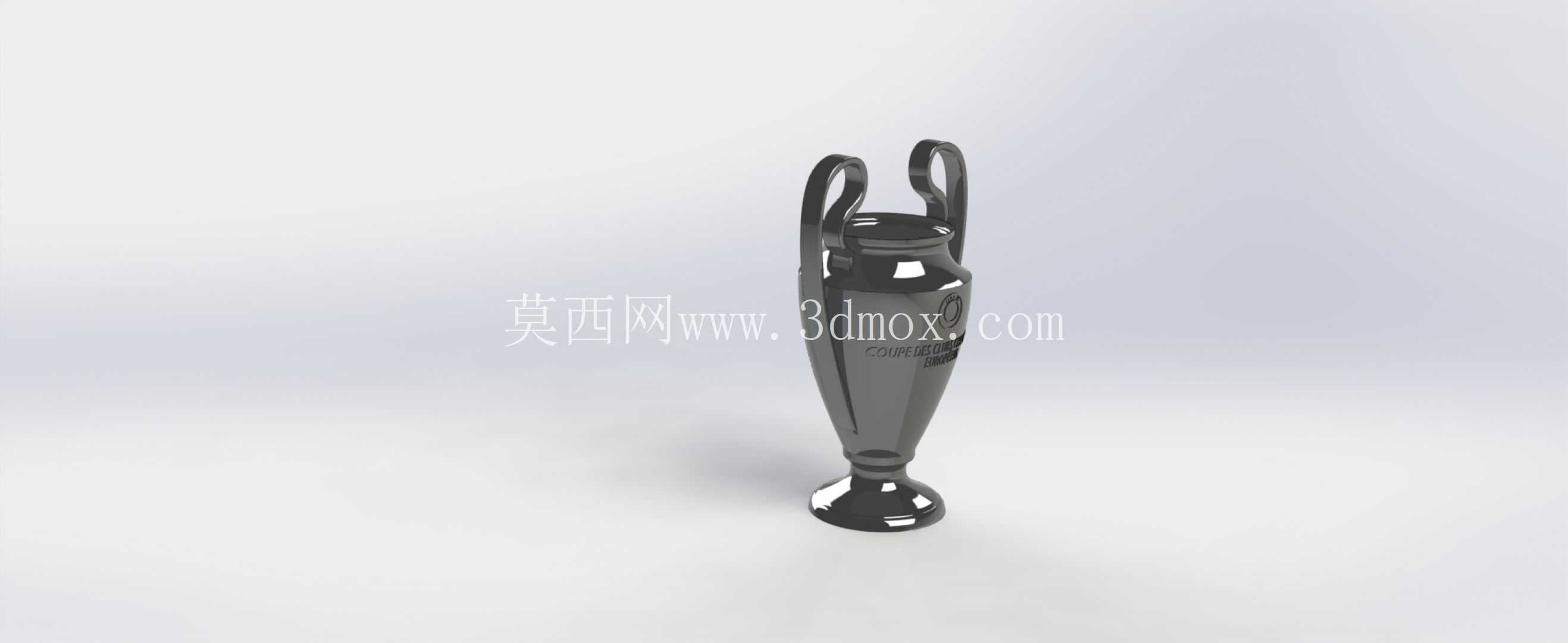

本次完成的欧洲冠军联赛奖杯三维造型，在建模阶段首先梳理了实体奖杯的实际应用场景，这类奖杯作为顶级足球赛事的荣誉载体，日常会出现在颁奖仪式现场、俱乐部荣誉展厅、品牌商业活动巡展、球迷周边衍生开发等多个场景，不同场景下对造型的细节还原度、曲面光顺度都有极高要求，不能出现结构走形、比例失调的问题。从实际用途出发，该三维模型可直接对接奖杯实体开模打样、赛事宣传物料三维渲染、数字文创藏品开发、展厅数字孪生场景搭建等多个环节，不需要二次重构就能适配不同下游生产、设计环节的使用需求。

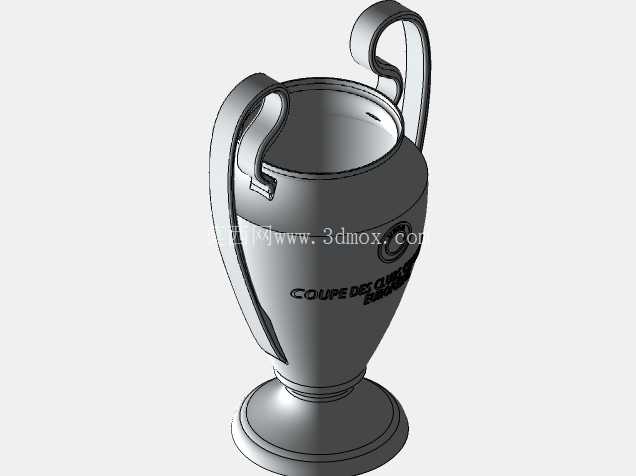

在产品功能特性层面，建模过程中完整还原了实体奖杯的结构逻辑：底部为带阶梯收边的圆形底座，向上过渡为收腰式锥形杯身，杯身上部延伸出两个对称的弧形弯耳结构，整体结构无多余零散部件，所有曲面过渡均做了连续相切处理，避免后续3D打印或者数控加工时出现棱线断层、曲面褶皱的问题。针对金属质感的呈现需求，建模时特意在杯身表面预留了均匀的壁厚参数，杯身的文字标识区域做了微凸的结构处理，和实体奖杯的蚀刻浮雕工艺保持一致，不需要后期在渲染阶段额外做凹凸贴图就能实现真实的光影反射效果。

设计思路上没有直接照搬平面图片做拉伸成型，而是先根据实体奖杯的公开比例参数搭建了整体骨架线：首先确定底座直径与整体高度的比例关系为1:4.2，两个弧形耳的外沿间距与杯身最大直径的比例控制在1.3:1，保证整体造型的视觉协调性，不会出现耳距过宽显得笨重、耳距过窄显得局促的问题。曲面构建阶段采用了多截面曲面加桥接的方式，杯身的收腰段做了三次曲率过渡调整，从底座向上先缓慢收窄，到杯身三分之二高度处再微微外扩衔接耳状结构，完全匹配实体奖杯的视觉重心位置，让整个造型不管是正视角度还是侧视角度都能呈现出挺拔的视觉效果。

外形尺寸与安装边界方面，按照常规实体奖杯74厘米的实际高度做等比例缩放建模，模型整体坐标原点设置在底座底面中心位置，底座底面为完全平整的平面，没有多余的凸起或者凹陷结构，不管是后续做3D打印的底座贴合、还是展厅展陈场景的放置对接，都不需要额外调整基准面。两个弧形耳的内侧做了圆角过渡处理，最小圆角半径控制在5毫米，避免加工时出现应力集中或者打印时的支撑残留问题；杯身的所有外表面曲率连续等级达到G2，在做金属材质渲染时不会出现光影断层，能够真实还原银质金属奖杯的高光反射效果。

针对不同应用场景的适配需求，建模时将整个模型拆分为底座、杯身、双耳三个可独立编辑的结构块，后续如果需要做不同材质的分件加工，比如底座采用大理石材质、杯身采用金属电镀材质，可以直接拆分部件单独导出，不需要重新切割模型。杯身表面的标识区域做了独立的面组拆分，后续如果需要替换不同赛事的标识内容，只需要替换对应面组的浮雕特征即可，不会破坏整体曲面的连续性。在结构校验阶段，已经完成了模型的壁厚检查、拔模角度检查，所有竖直面的拔模角度控制在1.5度，完全满足金属铸造、3D打印、注塑开模等不同加工工艺的参数要求，不会出现倒扣无法脱模的问题。
