履带式ATV全地形行走悬挂总成结构

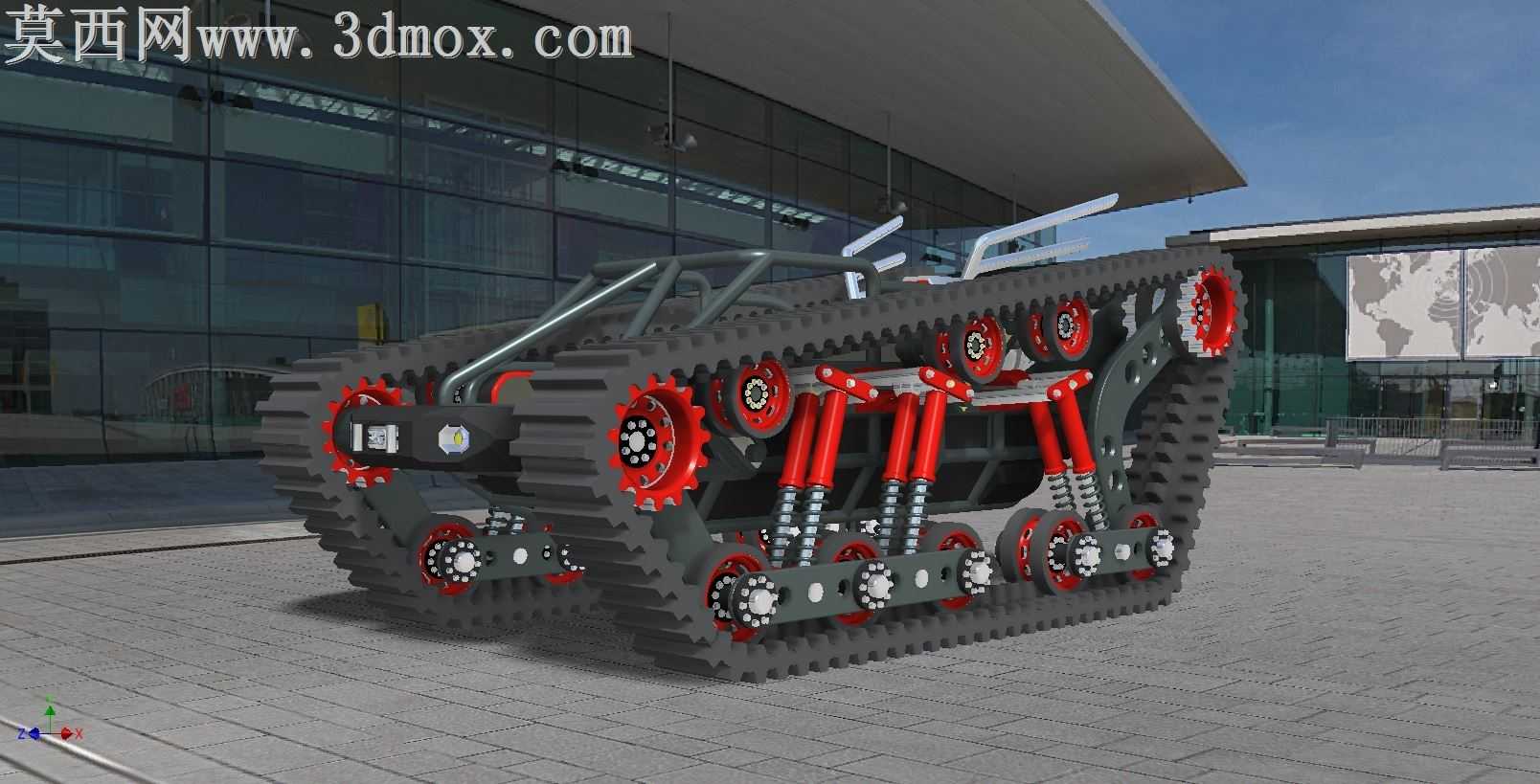

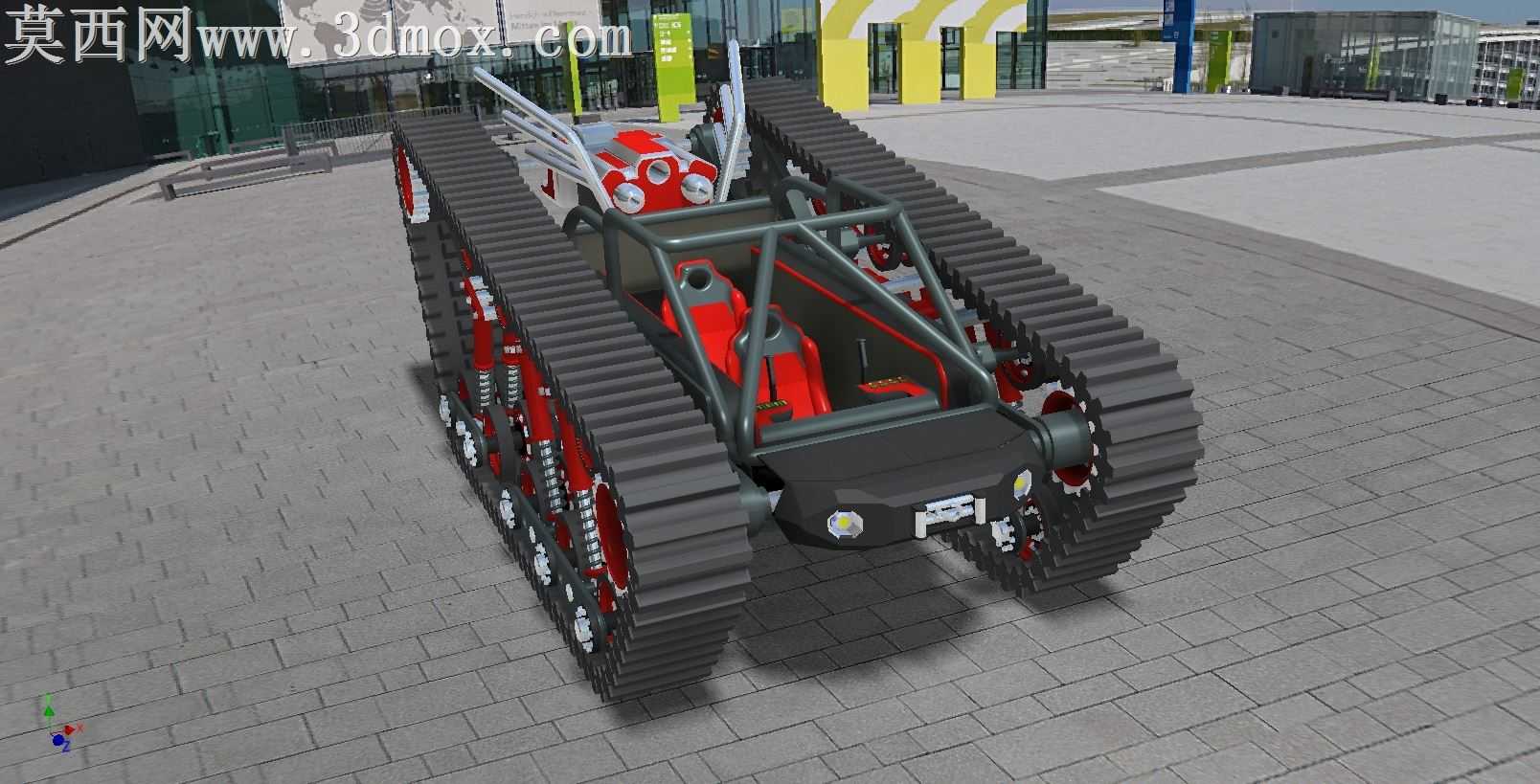

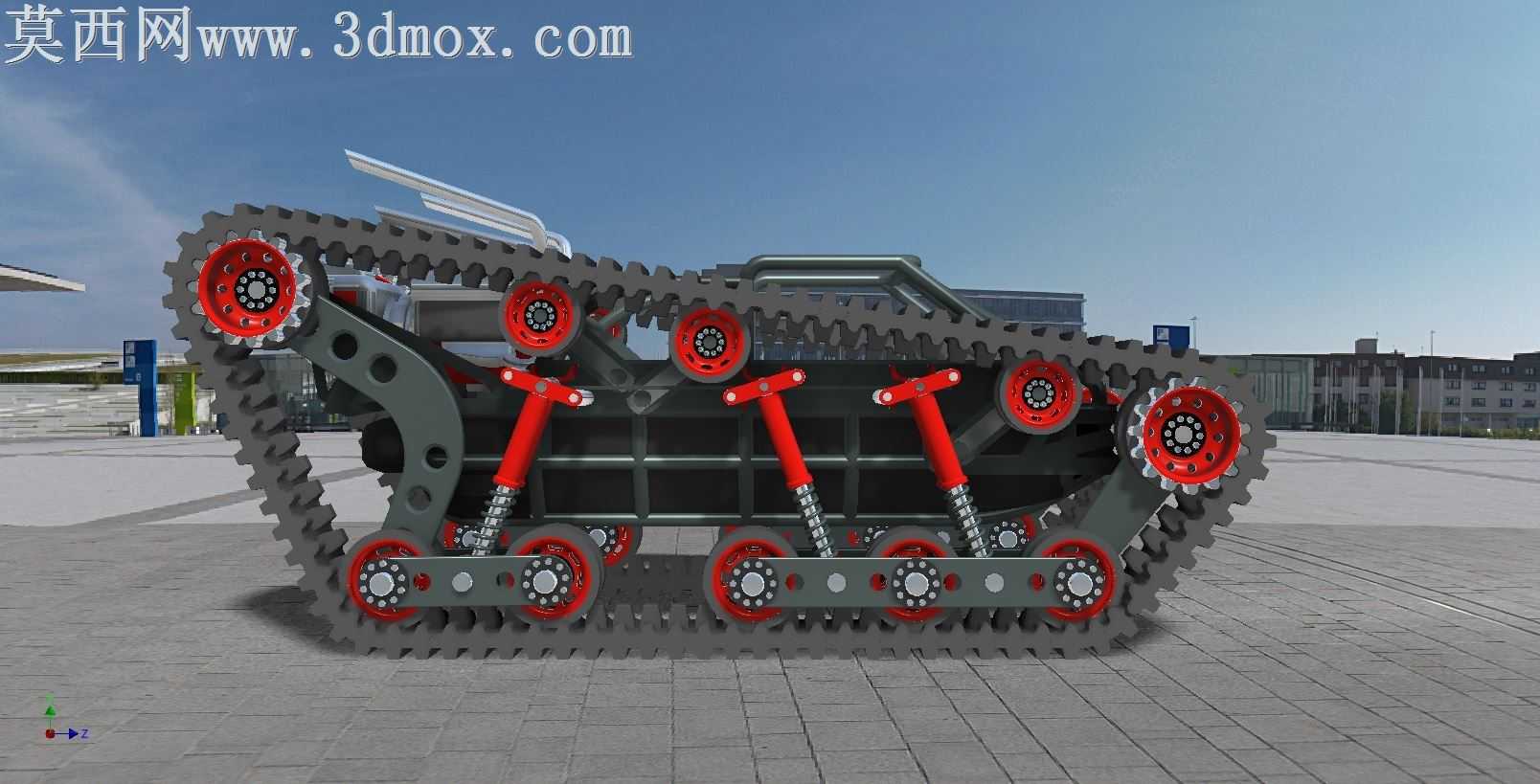

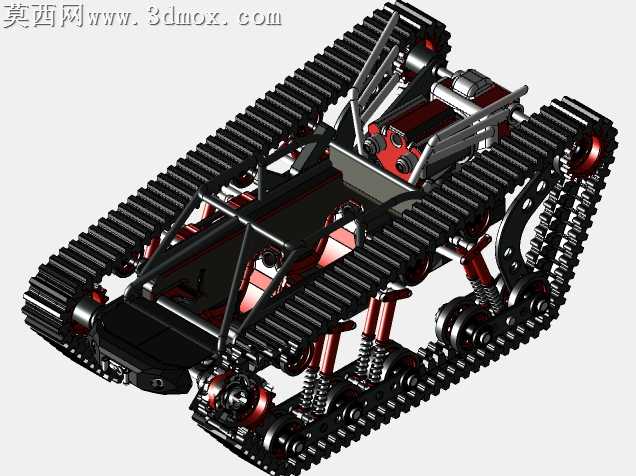

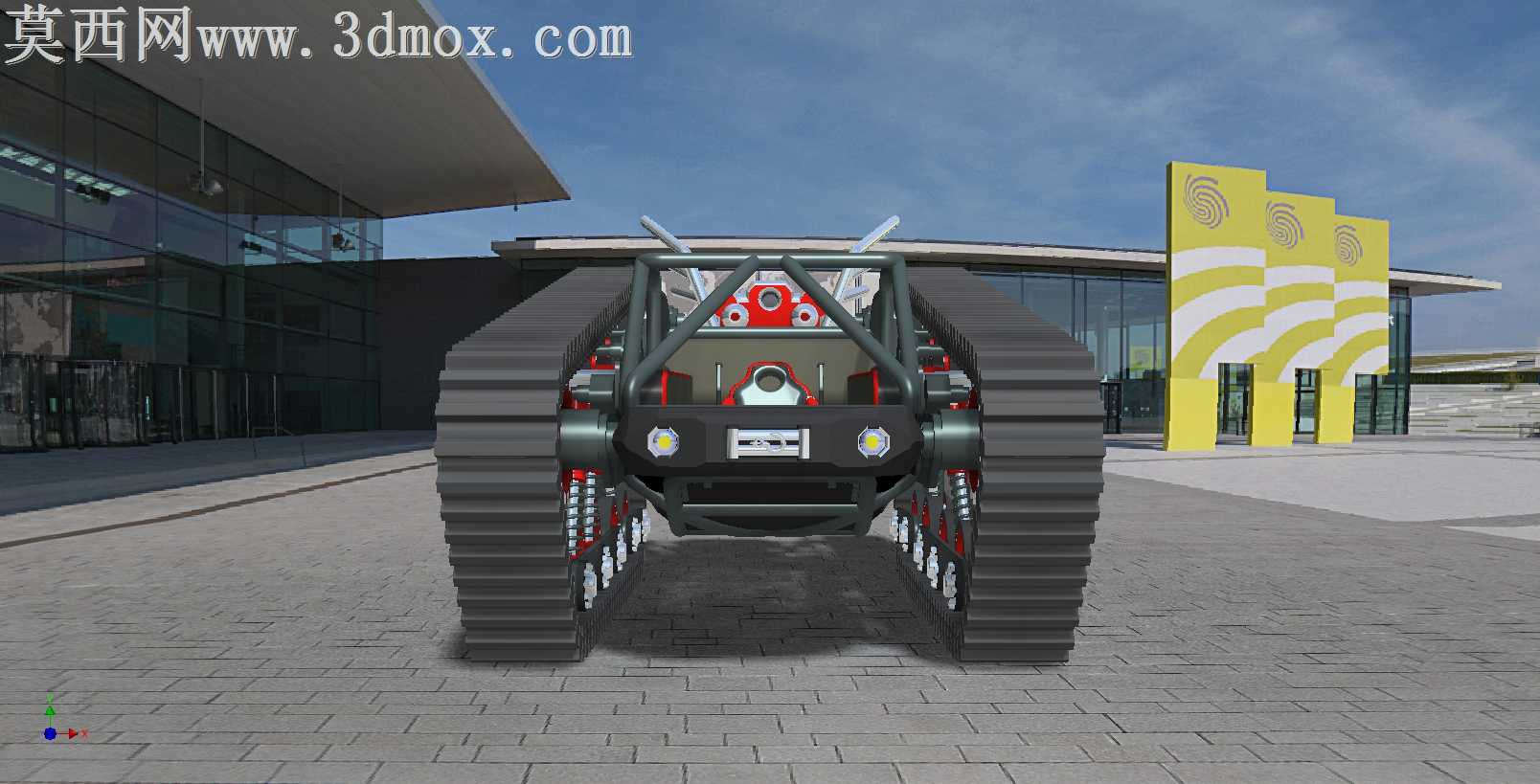

本作品为履带式全地形行走机构的悬挂总成三维建模成果，建模过程中严格遵循机械设计的装配逻辑与尺寸配合规范，对每一处结构细节都做了精准还原。整体模型采用模块化建模思路，将驱动轮、负重轮、导向轮、履带板、减震阻尼组件、主支撑车架等部件分别完成参数化建模后，按照实际装配约束完成整体组装，各部件间的运动间隙、配合公差都参照真实履带行走机构的设计标准设置，可直观呈现履带机构的运动逻辑与受力传递路径。材质渲染阶段针对不同部件的实际材质属性做了区分设置：履带板采用高耐磨橡胶复合金属的材质表现，还原橡胶表面的防滑纹理与金属嵌件的金属光泽；轮体部分采用高强度合金钢材质感，对轮缘的红色涂装做了哑光漆面效果处理，还原工业涂装的真实质感；减震器部分分别还原了活塞杆的镀铬金属亮面、阻尼筒的磨砂金属质感、减震弹簧的金属螺旋纹理与表面防锈涂层效果；主支撑车架采用高强度结构钢的深灰哑光材质，还原焊接结构件的厚重质感，整体渲染场景采用户外硬质铺装地面环境，搭配柔和的自然天光照明，通过合理的光影投射突出各部件的结构层次与空间位置关系，让整个总成的结构布局清晰直观。结构设计上，该总成采用多组独立减震单元搭配负重轮的布局，每侧减震器对应一组负重轮组，可在起伏路面实现独立的上下位移缓冲，配合履带的大接地面积设计，能够有效降低非铺装路面行驶时的车身颠簸，提升复杂地形的通过能力；驱动轮布置于总成前端，通过轮齿与履带板的啮合孔配合传递动力，导向轮布置于后端用于调整履带张紧度，上下排布的托带轮用于承托履带上部避免行驶过程中履带脱落，整套悬挂结构的受力路径经过合理规划，从地面传递的冲击力经负重轮传递至减震器，再由减震器缓冲后传递至主车架，可有效衰减路面带来的振动冲击。建模过程中对履带板的连接结构做了细节还原，每块履带板之间的铰接结构都做了可活动的装配约束，能够直观演示履带随轮体转动的循环运动状态，各铰接部位的间隙设置符合真实机械结构的活动范围，既保证了运动演示的流畅性，也还原了真实结构的设计细节，可作为履带式行走机构设计、全地形车辆底盘开发的参考模型，也可用于相关机械结构的教学演示场景，帮助理解履带行走系统的工作原理与结构组成。
