料斗配套气动卸料闸门结构设计

　　在散料处理、粮食加工、建材生产、化工原料储运这类涉及颗粒、粉状物料中转的生产场景里，料斗、储料仓的卸料环节一直是影响产线连续运转效率的关键节点，传统手动插板阀需要操作人员近距离操作，不仅劳动强度大，在处理有扬尘、腐蚀性的物料时还存在职业健康风险，而普通电动闸门响应速度慢、故障率高，在频繁启停的卸料工况下很容易出现卡滞、密封失效的问题。这套配套料斗使用的气动卸料装置，就是针对这类高频卸料、需要快速启闭的工况设计的，核心作用是安装在储料料斗、中转料仓的出料口位置，实现物料的快速截断与放行，既可以作为单次卸料的控制机构，也可以配合称重模块实现定量卸料的动作执行。

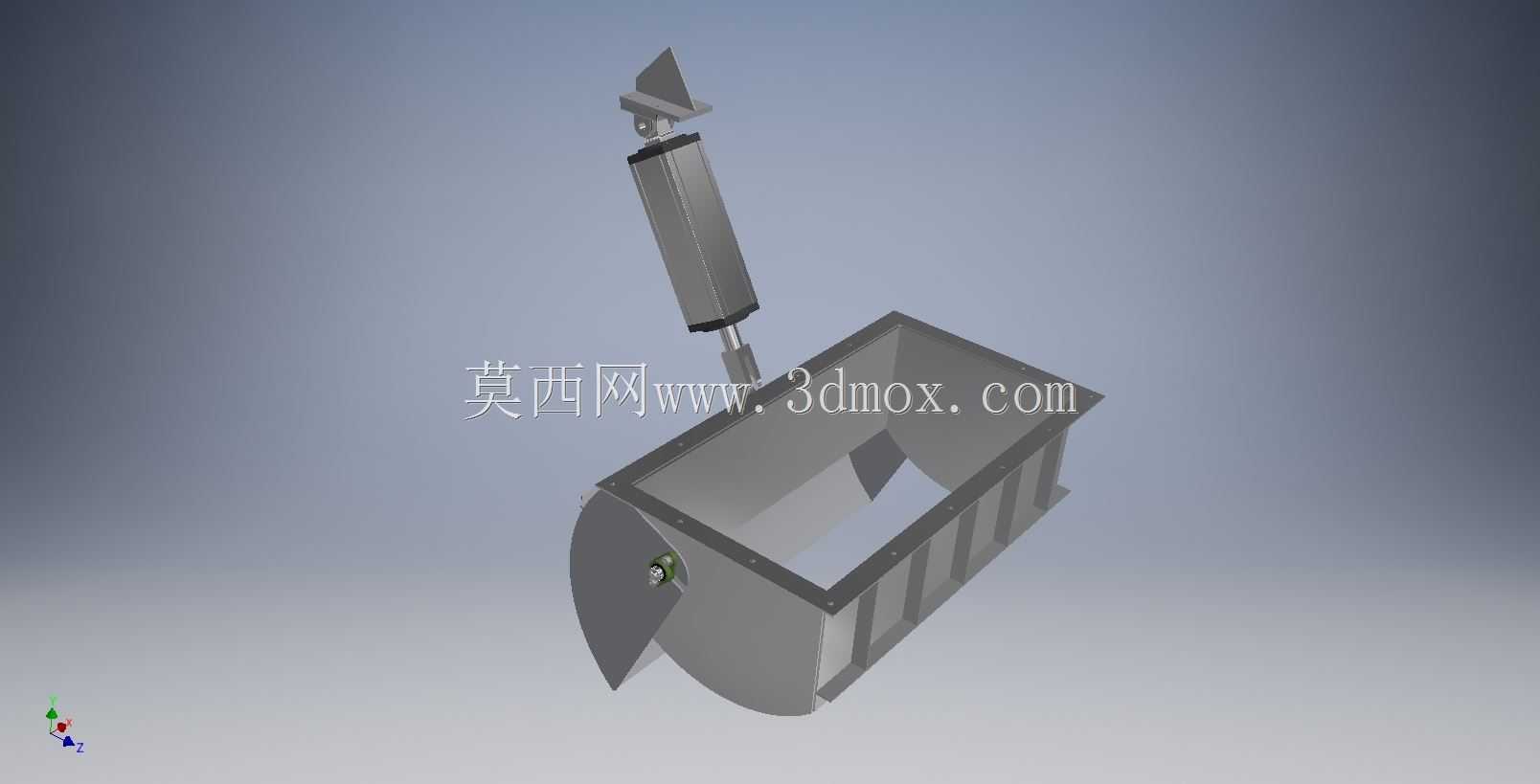

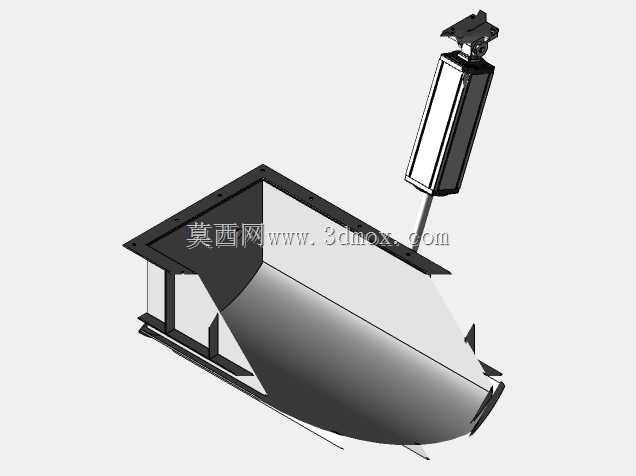

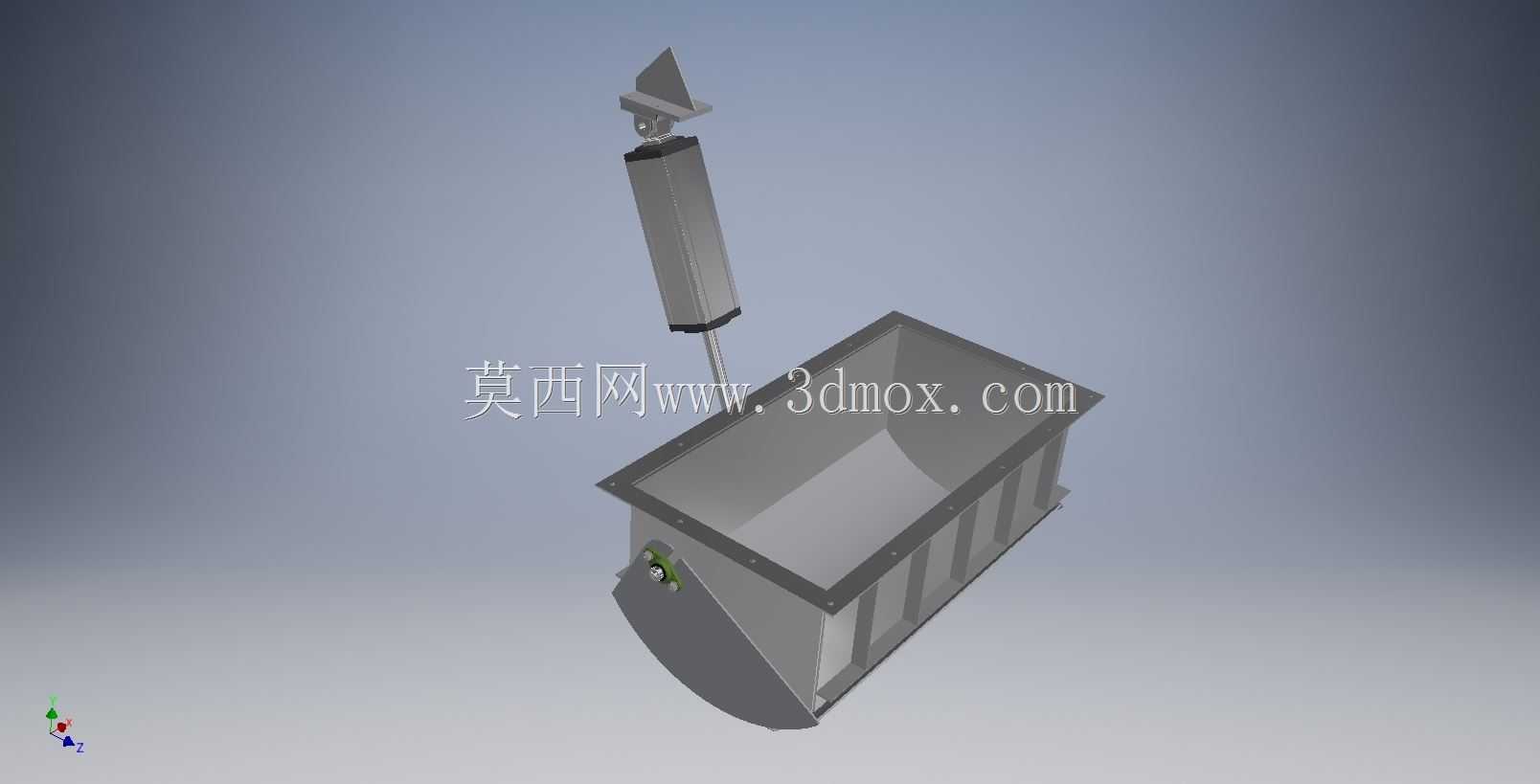

　　从结构组成来看，整套装置分为料斗接料段、闸门执行段、气动驱动单元三个核心部分，接料段采用上宽下窄的斗型结构，上口设置带安装孔的法兰边，能够直接和上方储料设备的出料口通过螺栓紧固连接，法兰面预留密封垫安装槽，避免粉料从连接缝隙溢出。斗体侧壁设置加强筋结构，因为储料过程中物料会对侧壁产生持续的侧压力，尤其是堆积密度较大的矿石颗粒、金属粉料，无加强的薄壁料斗很容易出现鼓胀变形，加强筋沿斗体倾斜方向均匀布置，在不额外增加过多壁厚的前提下提升整体结构刚性，降低设备自重。闸门的启闭采用直动式气动气缸作为动力源，气缸通过安装支架固定在料斗侧上方，活塞杆端部和闸板直接连接，相比齿轮齿条、曲柄连杆的传动结构，直连式传动的传动间隙更小，启闭动作响应更快，气缸行程刚好匹配闸板的全开全关位置，不需要额外设置复杂的行程限位结构，降低后期维护的复杂度。

　　设计过程中首先考虑的是闸板的运动顺畅性，闸板和料斗出料口的配合面采用精加工的滑动导轨面，导轨间隙控制在合理范围，既不会因为间隙过大导致物料卡入滑动面造成闸板卡滞，也不会因为间隙过小导致加工精度要求过高、制造成本上升。针对不同物料的特性，闸板的边缘还做了倒角处理，当物料中存在尺寸稍大的颗粒时，闸板关闭过程中倒角可以将颗粒推开，避免大颗粒卡在闸板和出料口之间造成密封不严、关不到位的问题。气动驱动的选型匹配了常规工厂的0.5-0.7MPa压缩空气气源，不需要额外配置增压设备，气缸的推力经过核算，即使在料斗满料、物料对闸板产生最大正压力的情况下，也能顺利推动闸板完成关闭动作，不会出现推力不足关不上的情况。

　　安装边界方面，这套装置的上口法兰尺寸适配行业内常用的标准方形料斗出料口，安装时只需要保证上方料斗的出料端面和装置法兰面平行，紧固螺栓时对角均匀施力，避免法兰面受力不均导致密封失效。气缸的安装位置预留了足够的维护空间，后期更换密封件、检修气缸时不需要将整套装置从料斗上拆除，只需要断开气源就可以在侧面完成维护操作。装置的整体高度控制在紧凑范围内，不会因为加装卸料装置导致整体出料高度过高，影响后续接料设备的布置，下方出料口为直口结构，可以直接对接输送机、接料桶、称重料斗等下游设备，不需要额外加装过渡连接段。

　　实际使用过程中，这套装置可以配合电磁阀实现远程自动控制，操作人员不需要靠近出料口，就可以在控制室完成卸料动作的操控，尤其适合处理有扬尘、高温或者腐蚀性的物料，大幅降低操作过程中的安全风险。闸板全开时通道完全无遮挡，不会出现物料架桥、堵料的情况，相比内部有结构凸起的卸料阀，对物料的适应性更强，不管是流动性好的塑料粒子、粮食谷物，还是流动性稍差的粉状物料、含少量湿分的团状物料，都能顺利通过。在日常维护方面，整套装置没有复杂的传动部件，滑动面定期涂抹少量润滑脂就可以保证长期顺畅运行，易损件只有气缸密封件和闸板密封垫，备件成本低，更换流程简单，适合在各类中小规模的散料处理产线上推广使用。设计时还考虑了不同工况的适配性，如果是在食品、医药类对卫生要求较高的场景，只需要将接触物料部分的材质更换为304不锈钢，就可以满足卫生级生产的要求，不需要对整体结构做大幅改动，结构的通用性较强。
