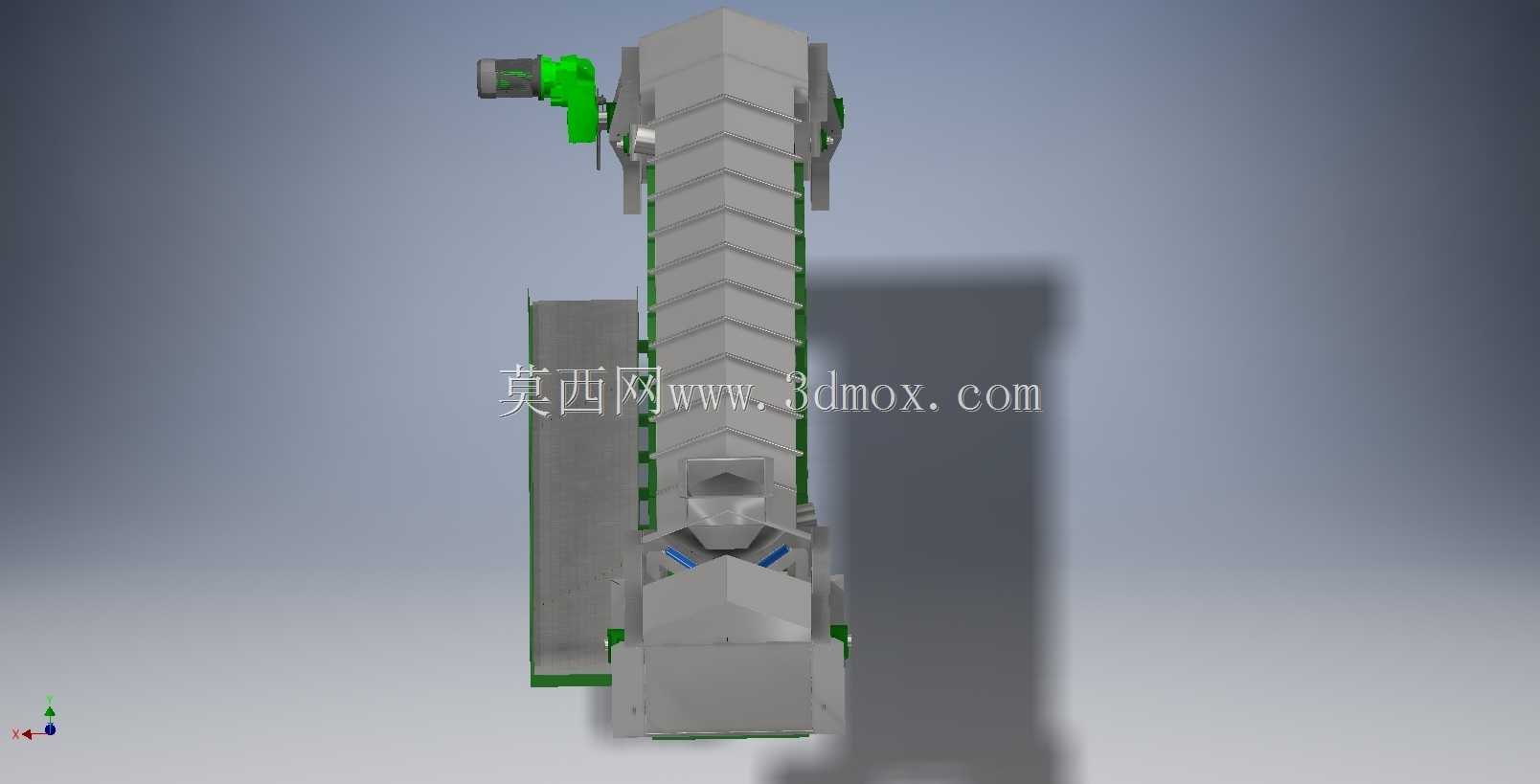

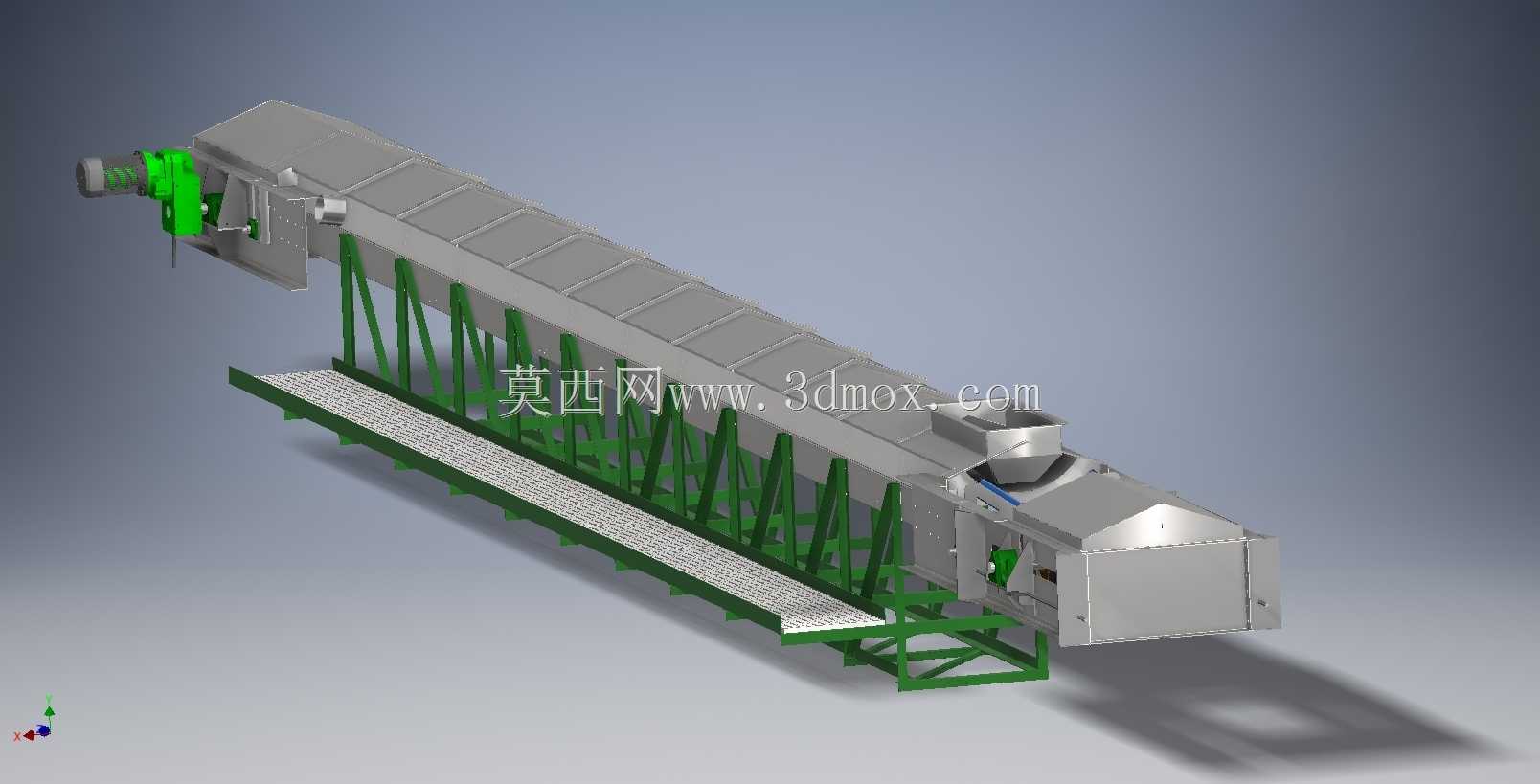

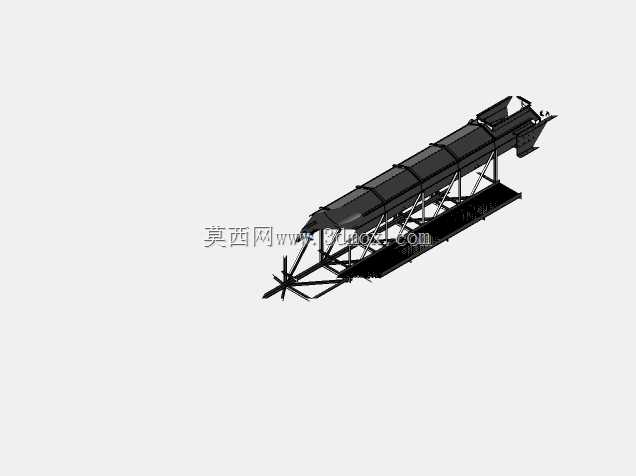

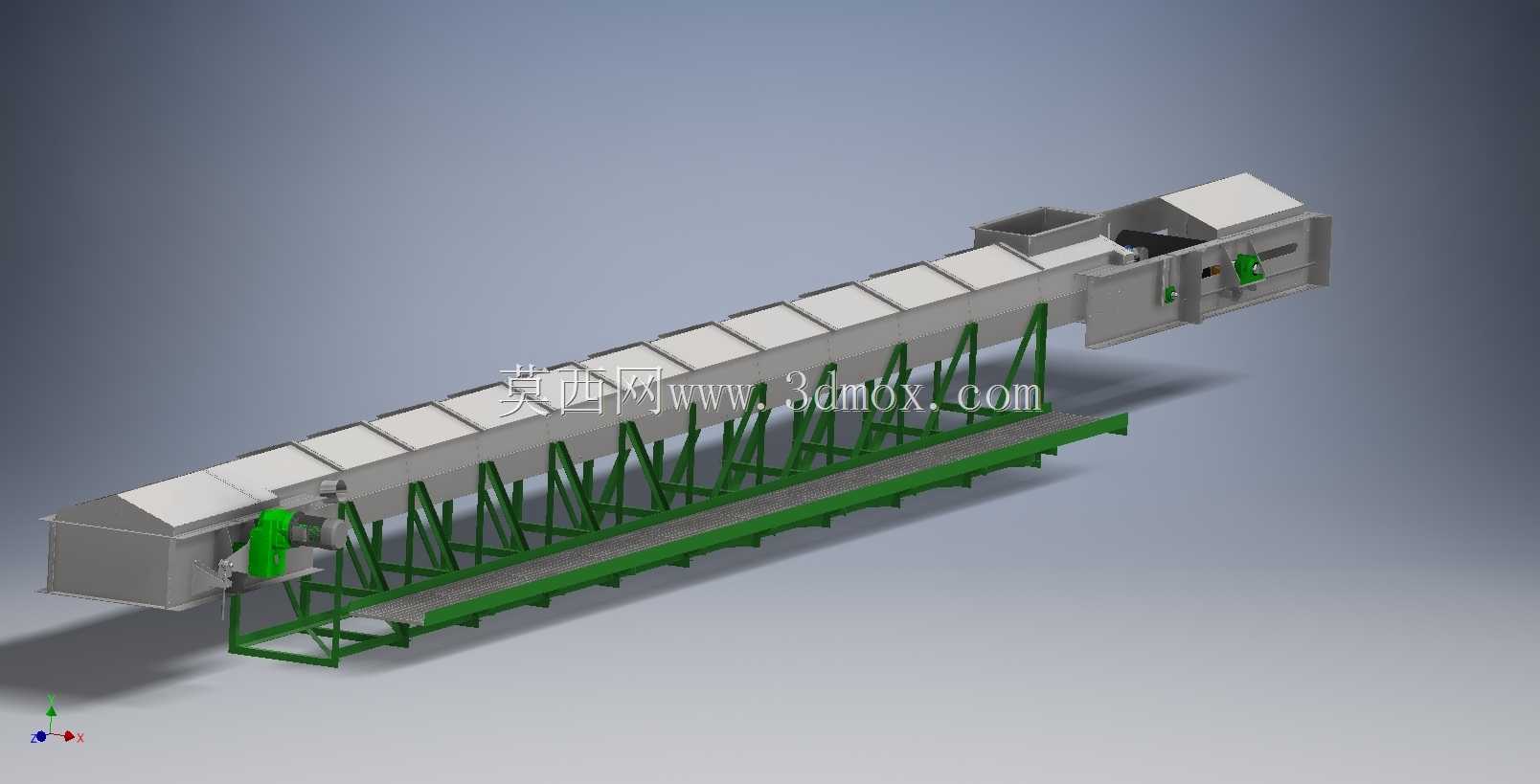

气浮式高速封闭气力输送设备结构

该气力输送设备主要面向散状颗粒、粉状物料的密闭输送场景，广泛应用于粮食加工、化工原料转运、建材粉料输送、食品加工等对输送过程密封性、物料洁净度有较高要求的生产环节，可有效避免输送过程中物料洒落、粉尘外溢的问题，适配车间内不同高度差的物料转运需求，可衔接上下游的料仓、加工设备、包装工位，完成物料的连续化密闭转运作业。设备核心采用气浮支撑的输送结构设计，内置送风组件将加压空气送入中部的波纹腔道内，通过气压对输送皮带形成均匀的悬浮支撑，替代传统输送机大量密集布置的托辊结构，大幅减少了输送过程中运动部件的数量，从结构层面降低了设备运行过程中的摩擦损耗与故障点位，同时依托气浮支撑的均匀受力特性，设备可实现更高的输送线速度，提升单位时间内的物料输送效率，且设备可实现完全封闭状态运行，避免输送过程中物料受外界污染，也杜绝了粉状物料外泄造成的车间粉尘问题。从设计思路来看，整体采用立式纵向布置的主体结构，侧边集成驱动单元与主体机架一体化装配，主体输送槽采用分段式折边结构提升整体刚性，槽体内壁设置导向结构避免皮带运行跑偏，波纹腔道的截面尺寸经过气流场仿真优化，保证送入的加压空气可在皮带下方形成均匀稳定的气垫层，让皮带在满载物料状态下依然能保持平稳的悬浮状态，不会出现局部塌陷、摩擦槽体的问题；驱动端采用侧装式驱动布局，减少设备整体的横向占用空间，尾部设置张紧调节结构，可在长期运行后调整皮带张紧度，补偿皮带的蠕变伸长量，保证传动效率。从安装边界来看，设备主体为立式长条形结构，安装时需预留主体侧边驱动单元的检修操作空间，底部设置固定安装脚座可与地面预埋螺栓刚性连接，上部出料端可根据对接设备的位置调整出料导向结构的角度，进料端设置导流缓冲结构，避免物料直接高速冲击皮带造成局部磨损，整体安装无需复杂的土建基础，适配现有车间的技改升级场景，可在不改动原有车间布局的前提下完成设备加装，设备运行过程中噪音更低，运动部件少也大幅降低了日常维护的工作量，无需频繁对托辊进行润滑、更换作业，仅需定期检查送风组件的过滤装置与皮带磨损状态即可维持稳定运行。
