立式四路原木劈分作业设备结构设计

　　该设备主要面向小型木料加工场地、林区散户作业点、民用薪柴制备场景使用，区别于大型卧式劈木机的大占地、高功耗特性，这款立式结构的劈分装置更适配小批量原木段的劈分作业需求，作业时无需额外配置长距离进料输送架，单人即可完成上料、对位、劈分的全流程操作，适配直径150mm至350mm、长度300mm至600mm的截断原木段作业，可将单段原木一次性劈分为4块规格均匀的木料，大幅降低人工劈柴的劳动强度，也能避免传统斧劈作业的安全隐患。

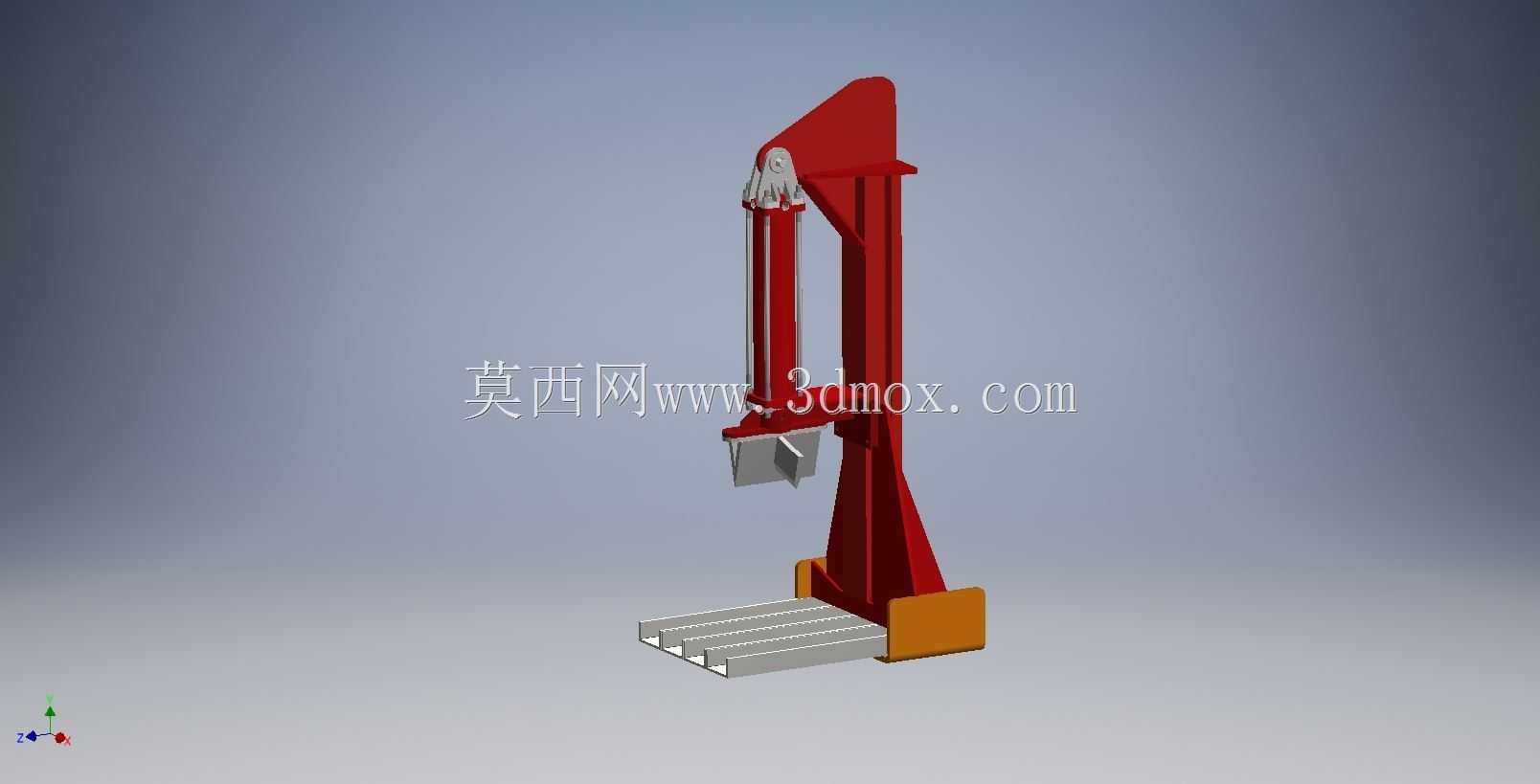

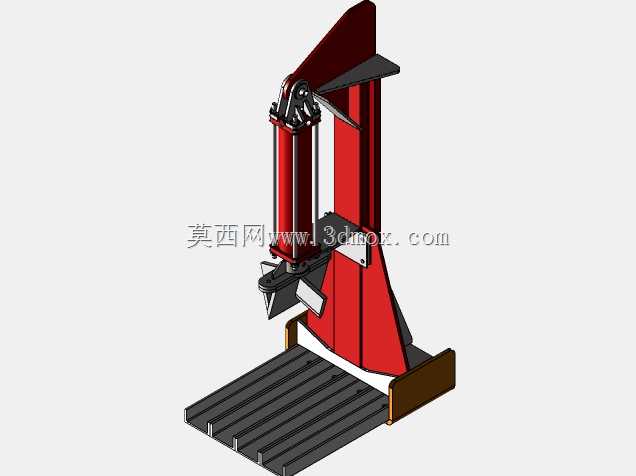

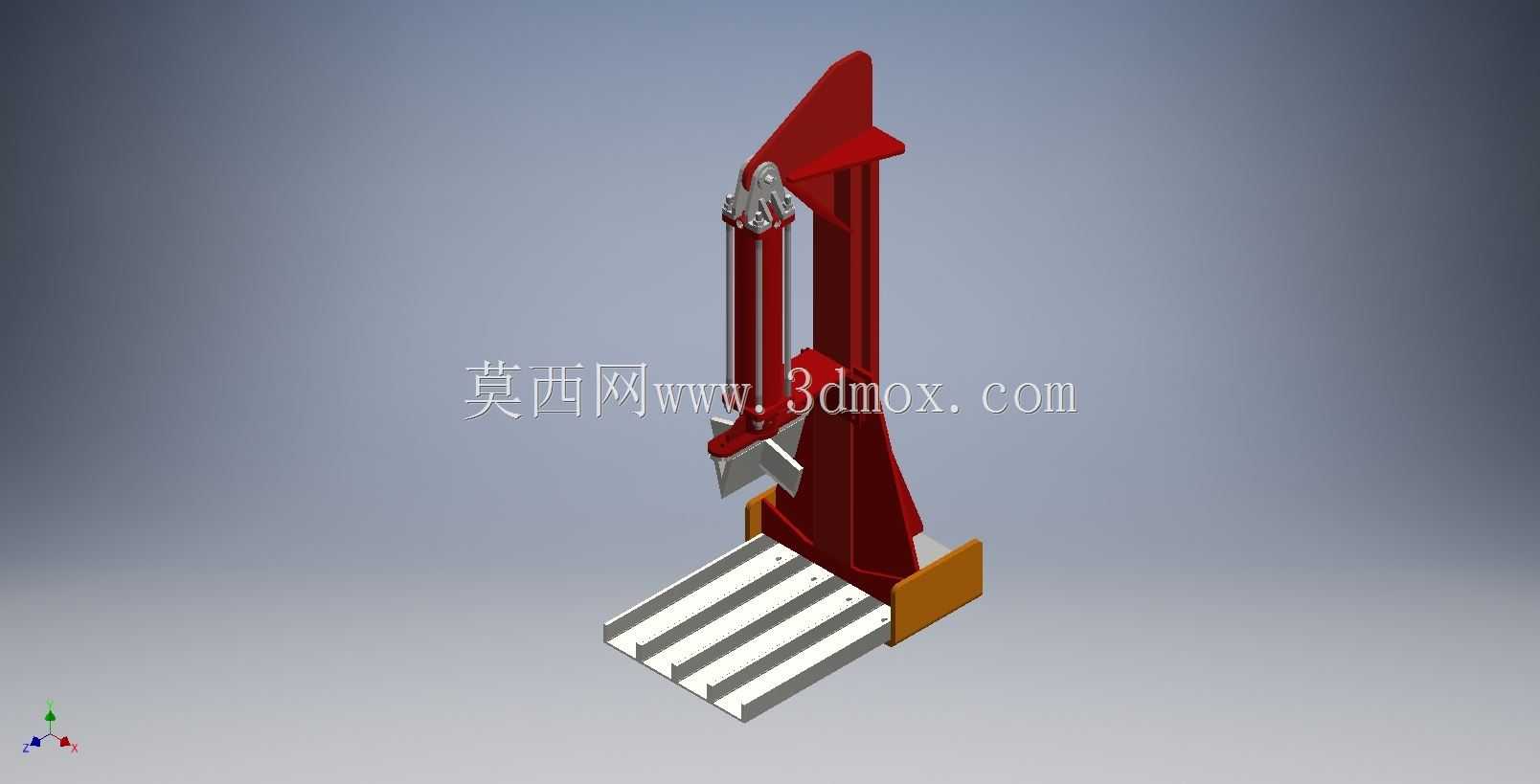

　　从结构设计逻辑来看，整机采用立式单立柱承载布局，底部设置带定位挡边的进料承托台，承托台表面加工有平行导向凸棱，既可以对放置的原木段起到防滑定位作用，也能让劈分过程中产生的木屑顺着凸棱间隙自然滑落，避免木屑堆积在作业面影响木料对位；承托台一侧设置高度可调的端部挡块，可根据待劈原木段的长度调整挡止位置，保证劈裂刀头的作用力始终对准原木段的中心截面，避免劈偏导致的木料飞溅、刀头卡滞问题。立柱主体采用厚壁矩形型钢焊接成型，作为劈裂执行机构的承载基体，立柱与底部承托台之间设置三角形加强筋板，可承受劈裂作业时的最大反冲力，避免长期作业后立柱出现倾斜变形。

　　劈裂执行机构采用液压驱动的直推式结构，驱动缸体沿立柱竖直方向布置，缸体端部通过铰接支座与立柱顶端连接，可在小范围内自适应调整下压角度，抵消原木段截面不规整带来的侧向力；活塞杆末端安装十字形劈裂刀头，刀头采用合金工具钢焊接刃口，刃口角度设置为28度，既保证刃口切入原木时的锋利度，也能兼顾刃口的抗冲击性能，避免劈裂硬杂木时出现刃口崩缺问题；刀头与活塞杆连接位置设置快拆结构，可根据实际劈分需求更换两瓣、六瓣规格的刀头，适配不同的木料劈分尺寸要求。设备的液压动力单元集成布置在立柱后侧的空腔内，整体布局紧凑，外接单相民用电源即可驱动作业，无需配置工业三相供电回路，适配散户作业的供电条件。

　　安装边界方面，整机底部承托台的安装 footprint 控制在800mm*600mm范围内，作业时仅需将设备放置在硬化平整的地面上，通过底部四个可调支脚调平即可使用，无需打膨胀螺栓做永久固定，方便根据作业场地的变化转移位置；整机最高作业位置距离地面1700mm，最低作业位距离地面450mm，适配身高160cm至185cm的操作人员站立作业，无需弯腰或抬手过度操作，长时间作业的疲劳度更低。设备的操作手柄布置在立柱侧方距离地面1100mm的位置，操作人员站在设备侧方即可完成下压、回程的操作控制，作业位置远离劈裂刀头的正下方区域，从布局上规避了木料飞溅伤人的风险。

　　从实际作业的适配性来看，这款设备针对硬杂木、软质松木、果木等不同材质的原木段都有较好的劈分效果，十字刀头的四个刃口同步切入木料时，可顺着木材的纹理方向将木料均匀劈开，不会出现木料局部碎裂导致的成品料规格不均问题；设备的最大劈裂推力设置为8吨，可轻松应对含水率30%以内的硬杂木劈分作业，日常维护仅需定期检查液压油位、给刀头刃口做防锈处理即可，没有复杂的维护保养要求，适合非专业机械操作人员使用。相较于传统的卧式劈木机，这款立式结构的设备在同等劈裂推力下，占地面积减少60%以上，设备自重控制在220kg以内，小型农用三轮车即可完成转场运输，能够覆盖林区零散作业点、乡村农户、小型木炭加工厂、食用菌种植基料制备等多种场景的木料劈分需求。
