小型履带式行走底盘结构设计方案

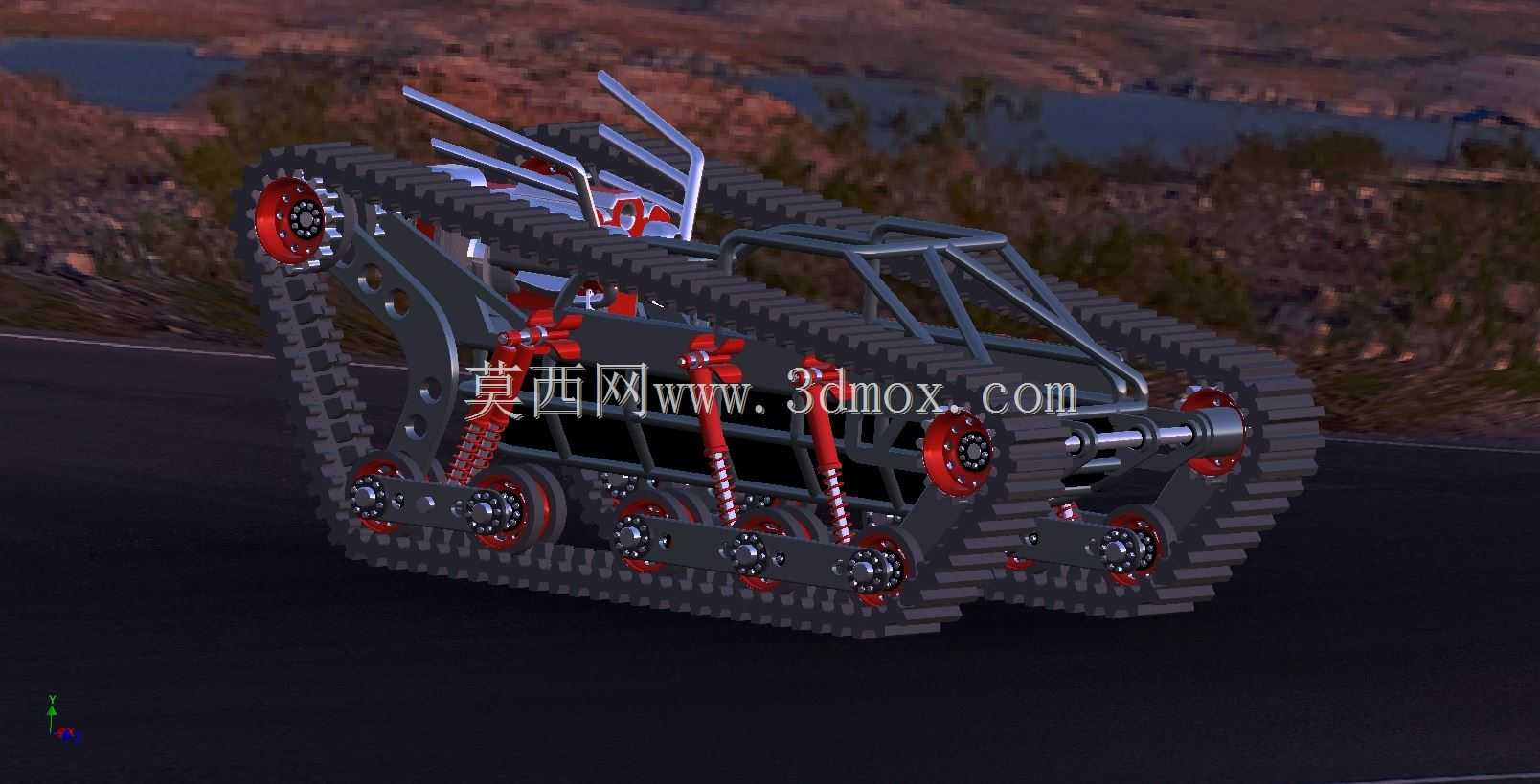

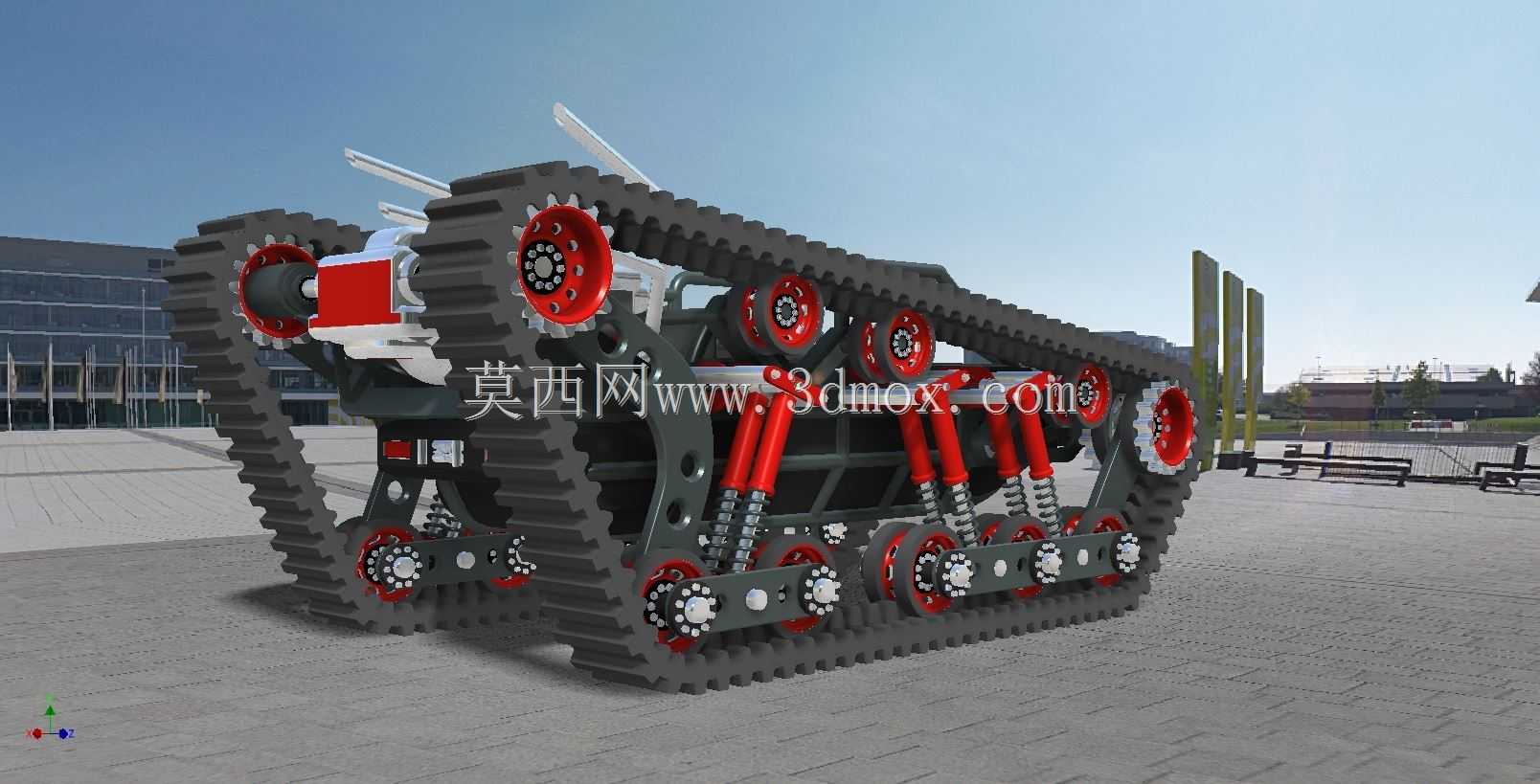

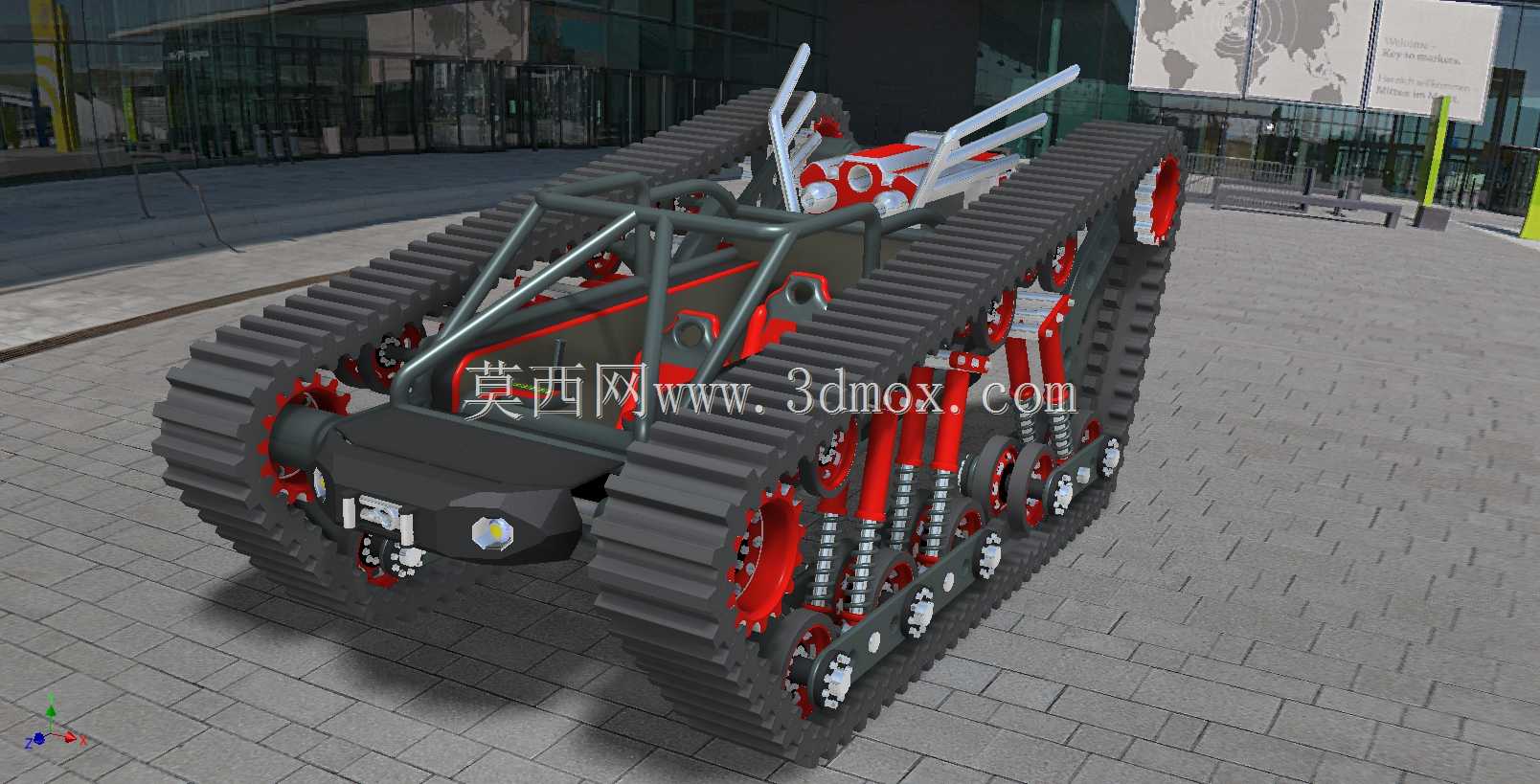

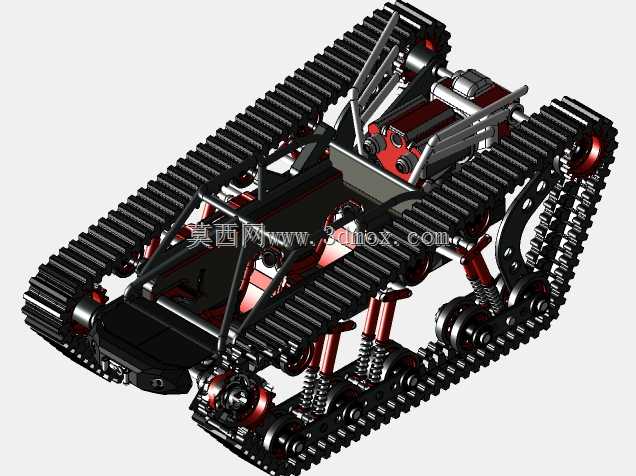

　　这款履带行走底盘的设计初衷，是面向复杂非铺装路面的小型移动载具需求，可适配野外勘探、山地物资转运、小型作业机具搭载等多种场景，相比轮式行走结构，履带形式能在泥泞、碎石、陡坡等低附着路面提供更大的接地面积，降低接地比压，避免轮式结构容易出现的打滑、陷车问题。从结构布局来看，整体采用管式空间桁架作为主体承载框架，管材拼接的桁架结构在保证整体结构强度的同时，能有效降低底盘自重，框架的杆件排布避开了行走系、悬架部件的运动干涉区域，同时预留了上部搭载作业设备、动力单元的安装接口，可根据不同使用场景快速适配不同的功能模块。行走系统采用双履带独立布置的形式，履带选用整体式橡胶履带，适配硬质铺装路面与非硬化路面的通行需求，

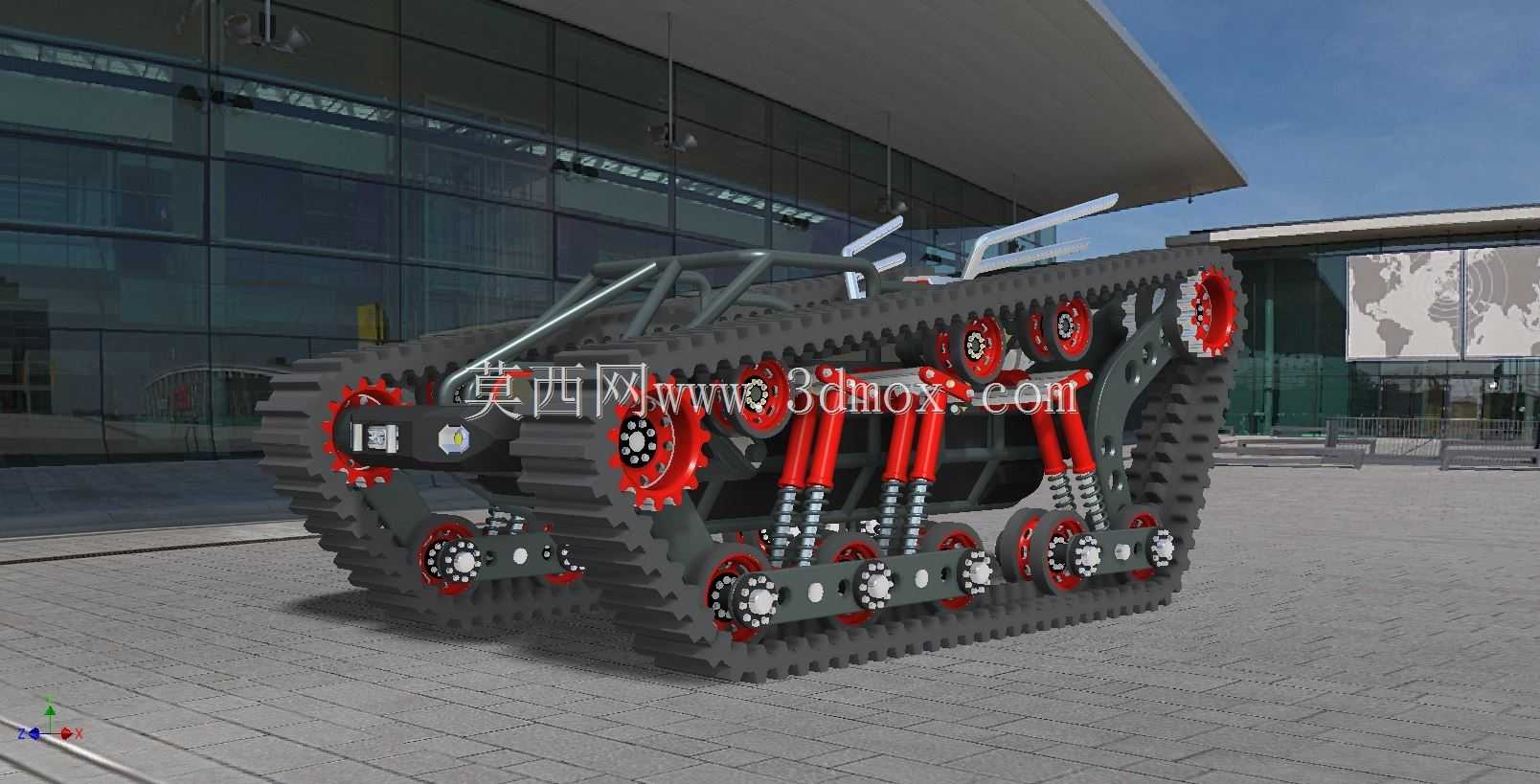

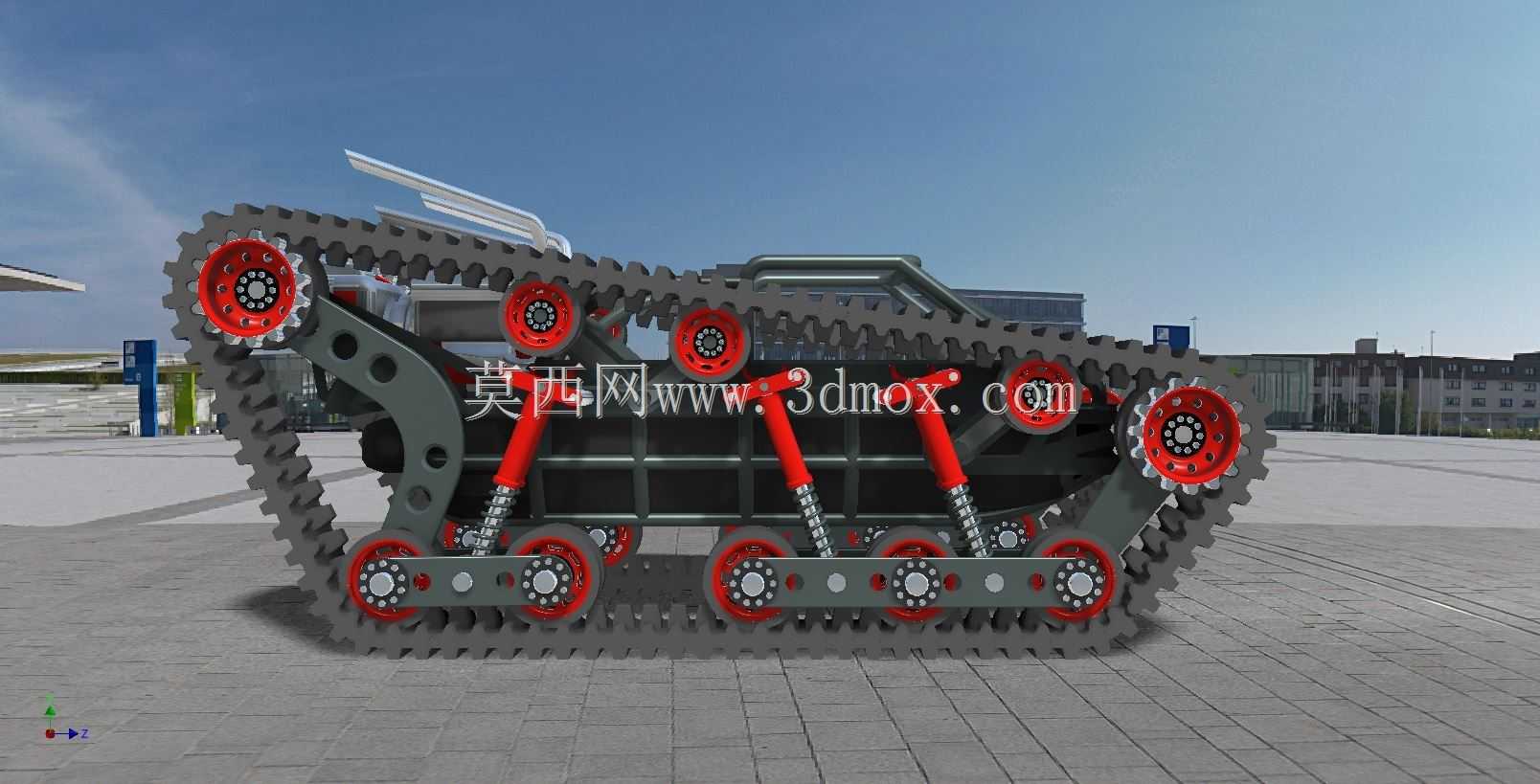

　　不会对硬化路面造成过度损伤，同时橡胶材质自带一定的缓冲能力，能降低行走过程中的振动传递。每侧履带的负重轮组采用多轮等距排布的设计，负重轮通过摆臂与主体框架连接，搭配螺旋弹簧与阻尼筒组成的独立悬架结构，每个负重轮都可根据路面起伏独立上下跳动，在经过凸起石块、凹陷坑洼时，能保证更多负重轮与地面保持接触，避免单轮悬空导致的牵引力损失，同时悬架的阻尼参数经过匹配，能吸收路面传递的高频振动，提升底盘行驶的平稳性，也能降低振动对上部搭载精密设备的冲击。驱动轮布置在履带架的后端，采用齿式啮合结构与履带的驱动孔配合，传递行走动力，导向轮布置在前端，搭配张紧调节机构，可根据履带使用过程中的磨损情况调整张紧度，避免履带出现跳齿、脱轨的问题。

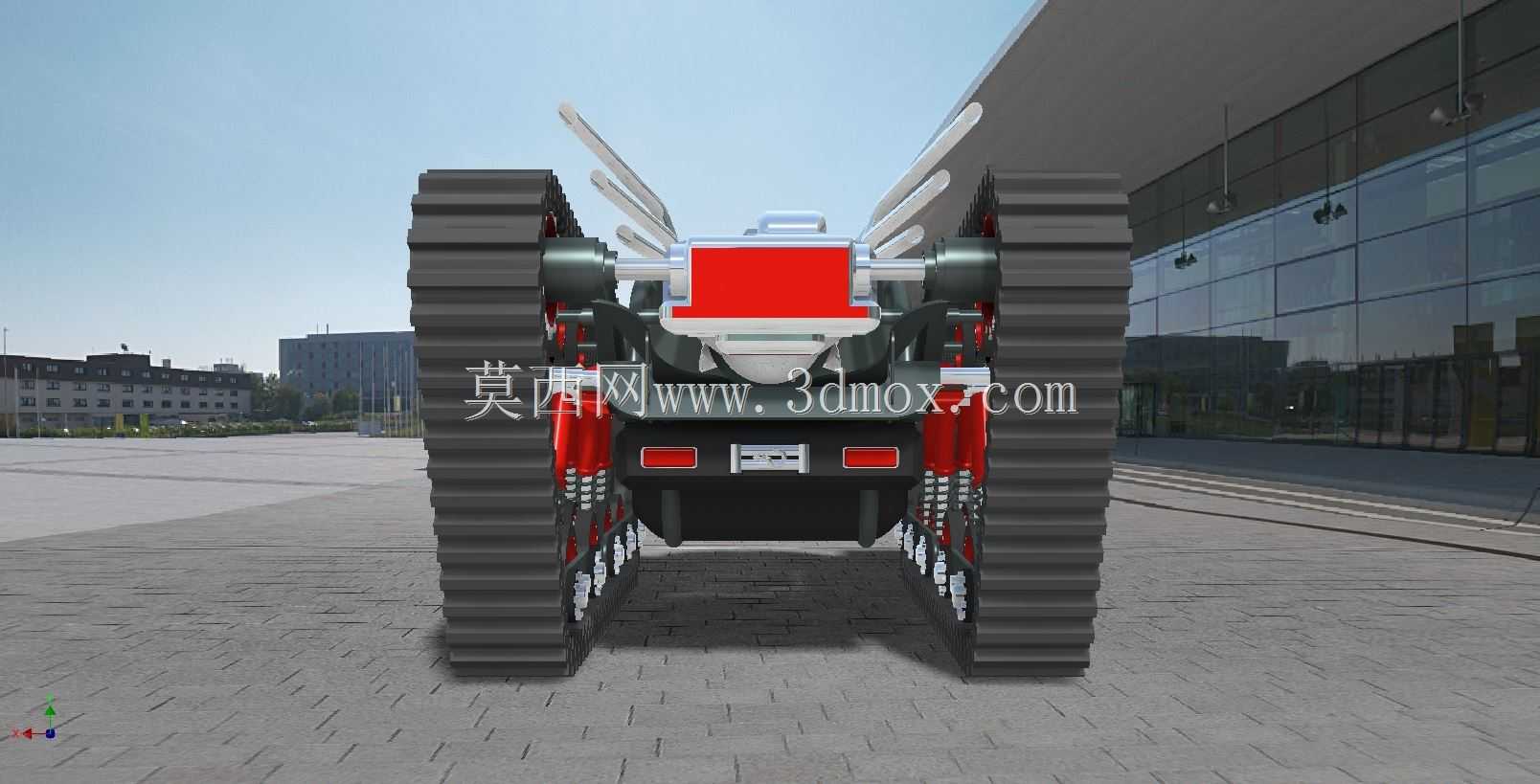

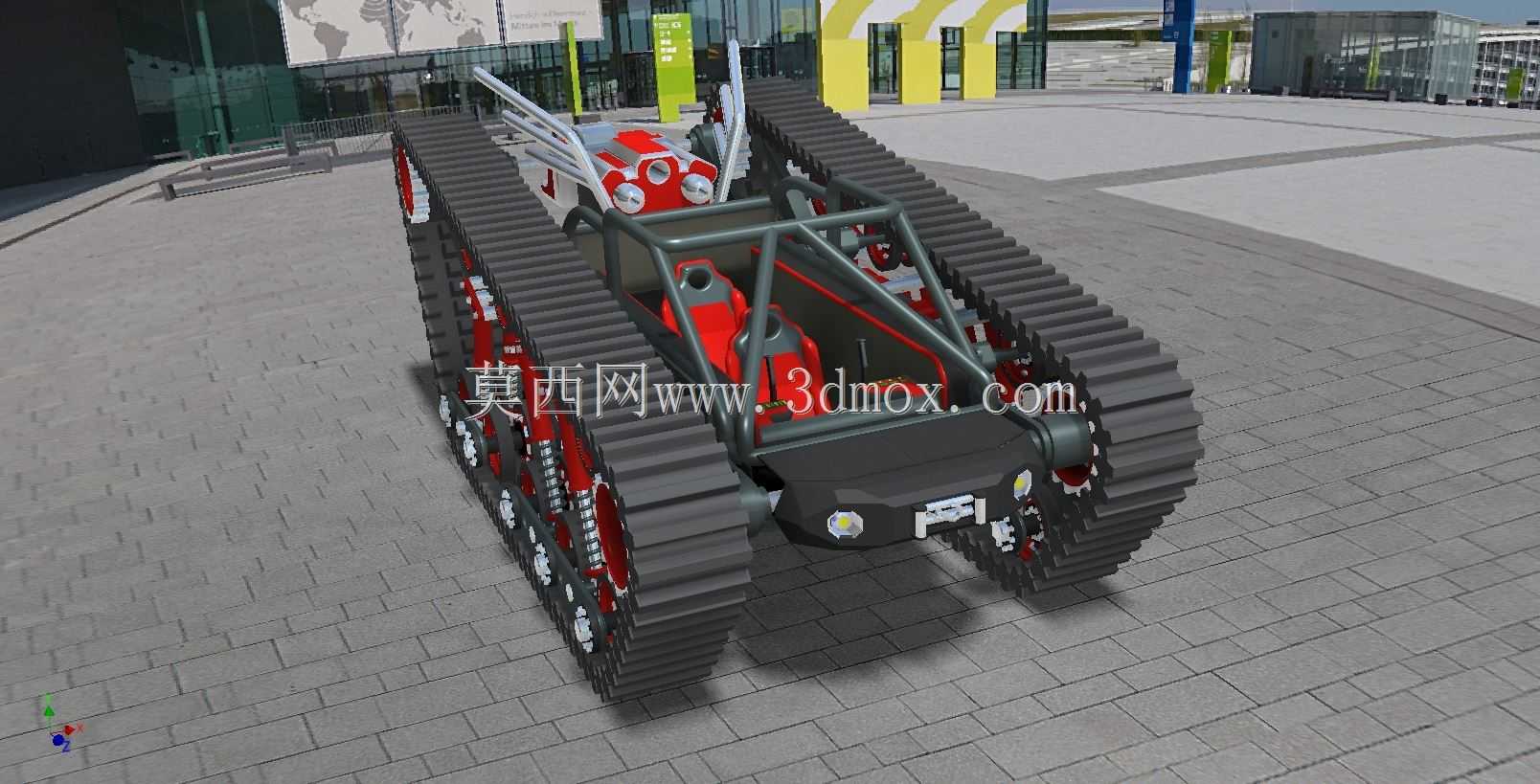

　　从安装边界来看，底盘整体宽度控制在窄幅范围，可通过林间小道、狭窄巷道等受限空间，履带的接地长度经过匹配，保证爬坡时的纵向稳定性，最大可适配35度以内的坡道通行需求，底盘的最小离地间隙预留了足够的高度，可通过一定高度的路面障碍物，避免底部框架与路面凸起发生剐蹭。框架上部的安装平面预留了标准的安装孔位，可直接固定动力单元、储物货箱、小型作业机械等不同负载，负载的重心位置设计在履带接地面积的中心区域，避免爬坡、越障时出现重心偏移导致的倾翻风险。在结构设计过程中，所有运动部件的间隙都经过运动仿真校核，悬架在最大压缩行程、最大拉伸行程下，都不会与框架、履带护板发生干涉，履带的运行轨迹经过导向轮、负重轮、托带轮的型线匹配，

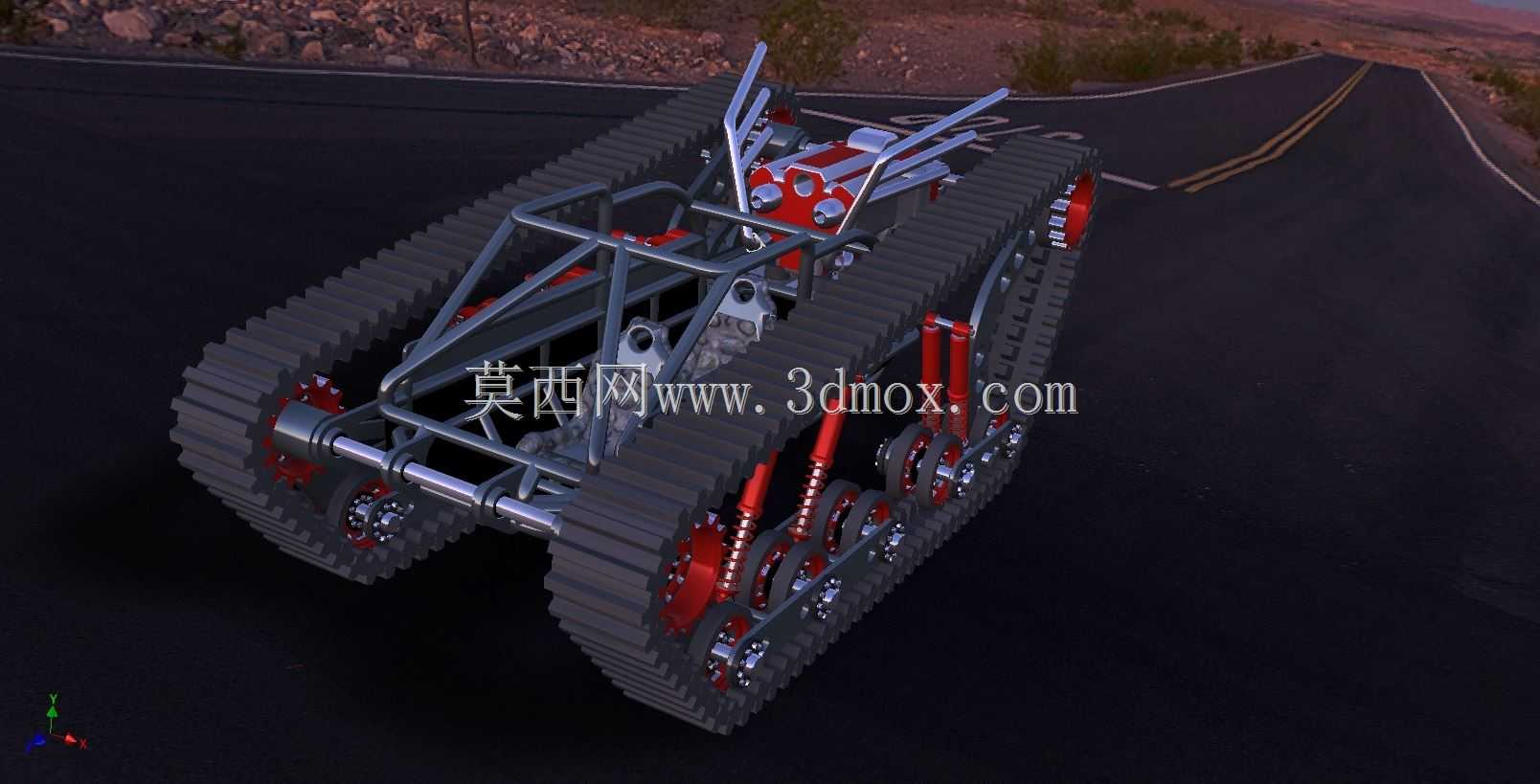

　　保证高速行走时履带不会出现跑偏、脱落的问题。底盘的管线布置预留了专用的走线槽，动力管线、控制线路可沿框架杆件内部或侧边固定，避免行走过程中管线被飞溅的碎石击打、或与运动部件发生摩擦破损。不同于常规的封闭式车身底盘，这款管式桁架底盘的所有结构部件都外露，日常维护时可直接观察到每个部件的运行状态，磨损部件的更换、紧固件的检查都无需拆解大面积的覆盖件，能大幅降低野外作业时的维护难度，适合无专业维修条件的野外使用场景。针对不同的负载需求，框架的杆件壁厚可根据实际载荷进行调整，在轻载使用场景下可选用薄壁管材进一步降低自重，在重载场景下可更换厚壁管材提升承载能力，整体结构具备较高的改装适配性，可满足不同细分场景的使用需求。
