四驱皮卡越野防护保险杠设计方案

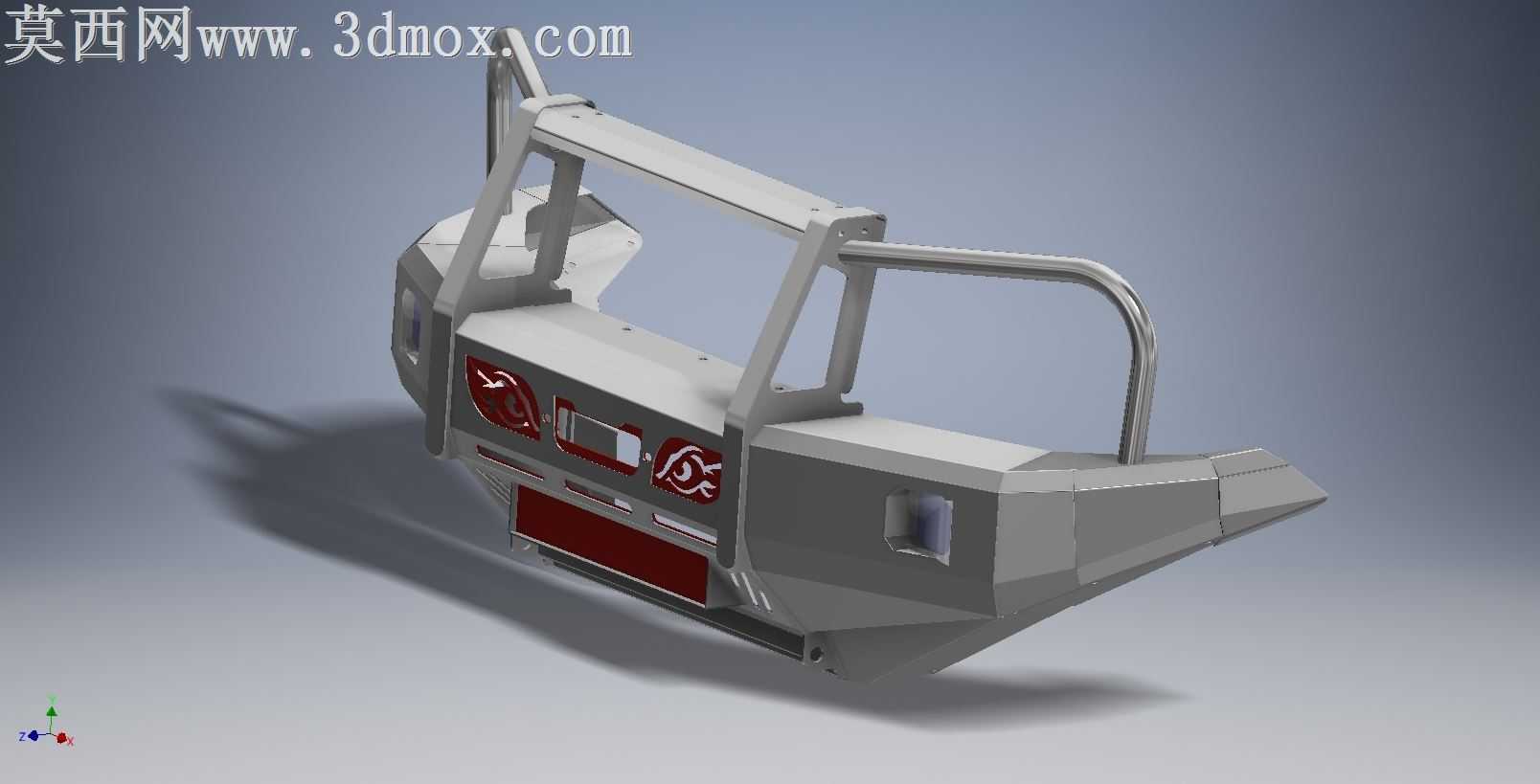

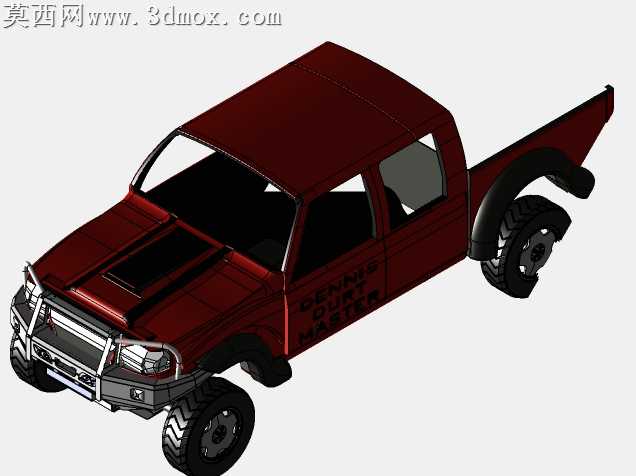

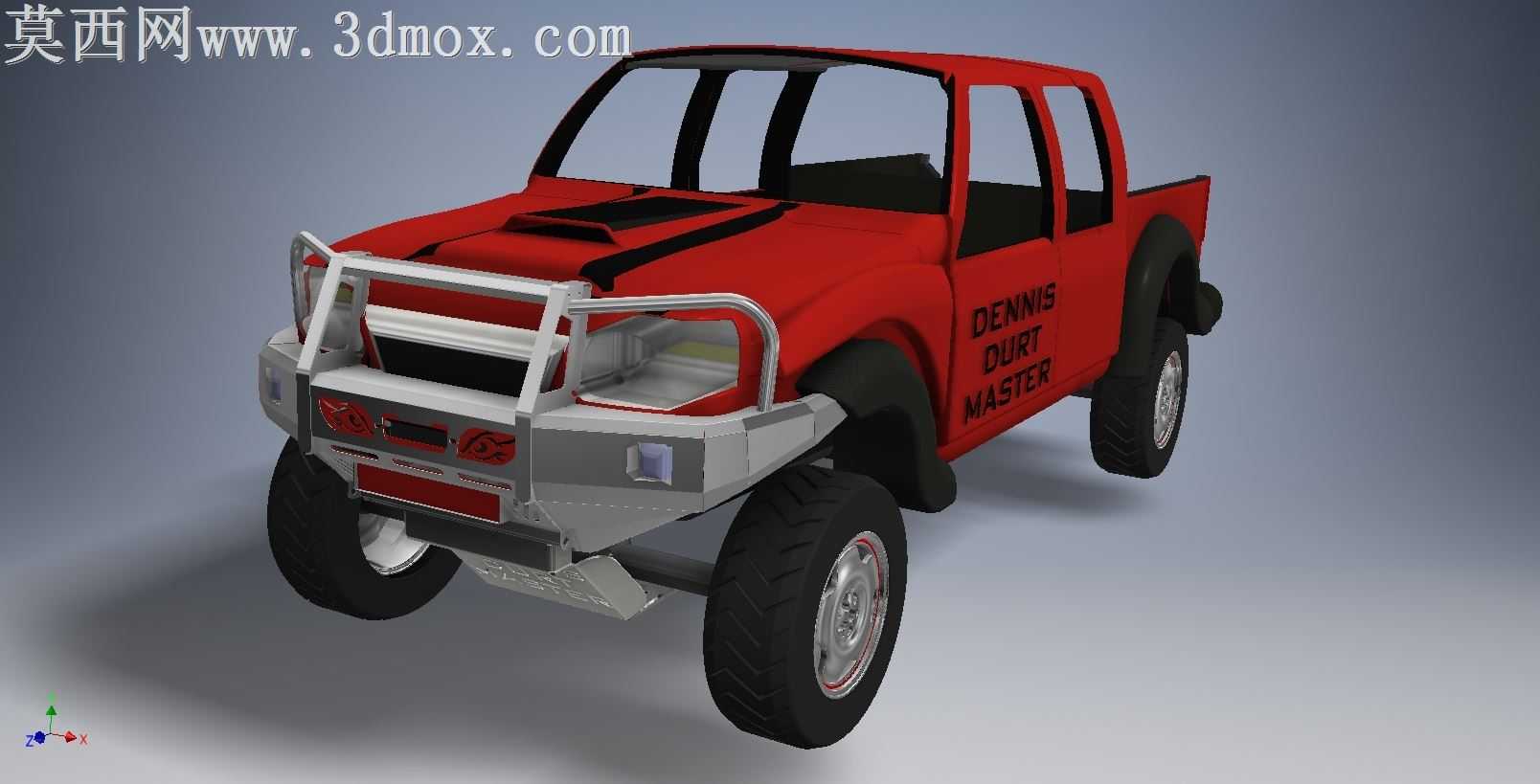

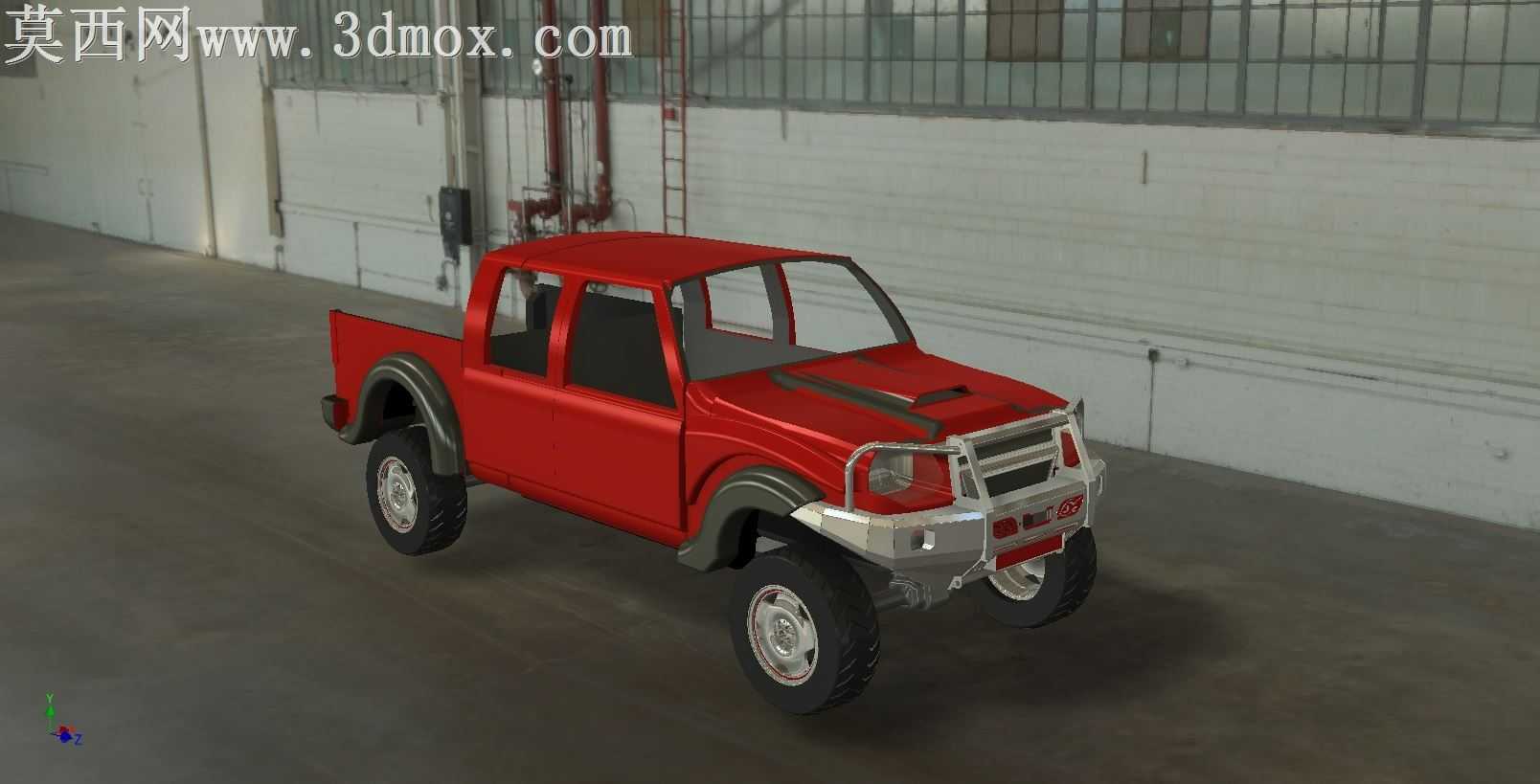

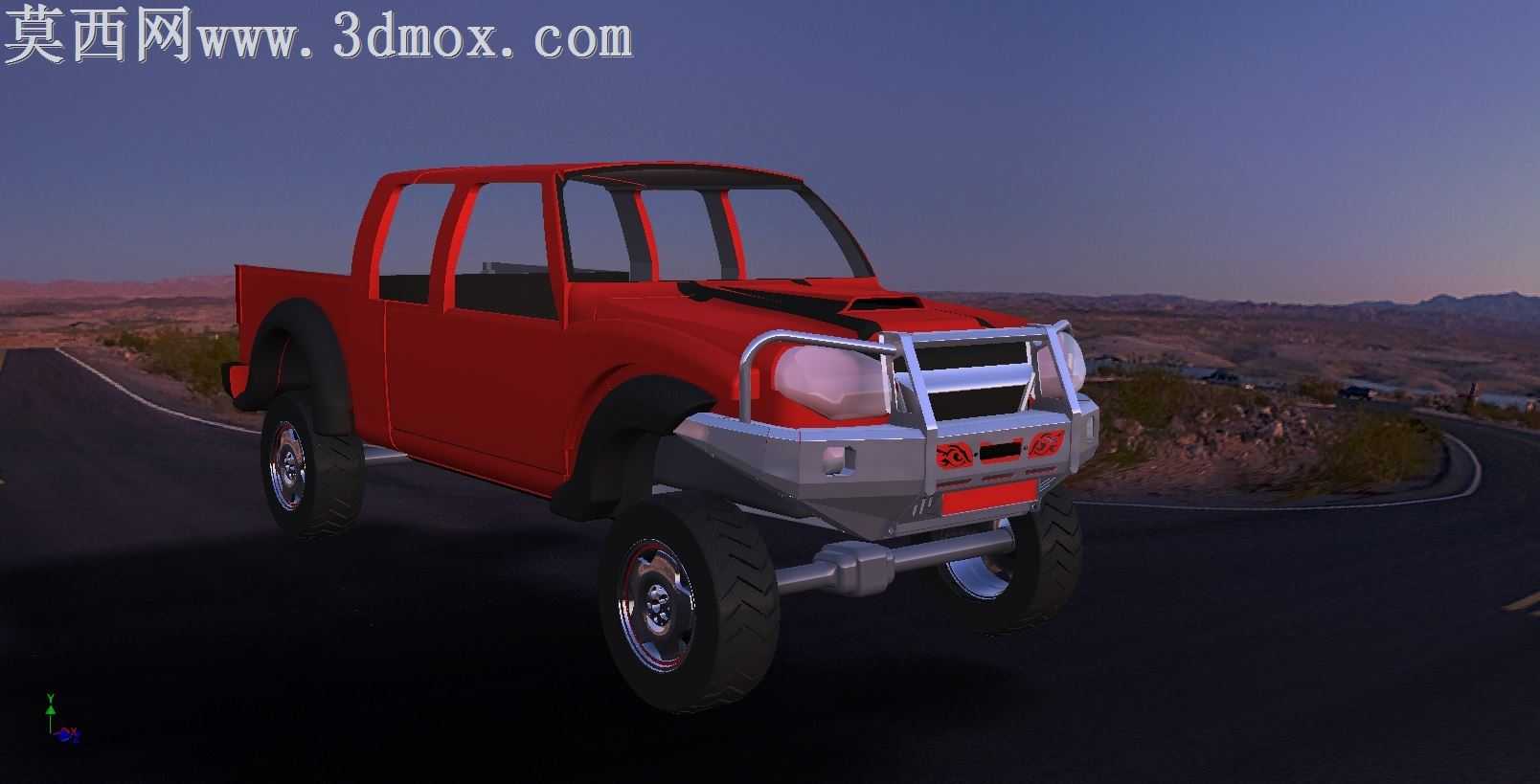

本作品为适配四驱越野皮卡的前防护保险杠三维设计，建模过程中先基于量产四驱双排皮卡的车头前端安装点位完成基准坐标系搭建，精准对齐原车纵梁安装孔位、前脸覆盖件边界与前灯组轮廓，确保改装部件与原车结构的适配性。建模阶段采用实体与曲面混合建模方式，先构建保险杠的主承重梁结构，采用高强度合金型材的截面形态设计，预留绞盘安装位、辅助灯组安装槽与拖车锚点接口；上部的牛栏防护架采用圆弧过渡的管架结构，通过多段扫掠特征完成弯管形态构建，所有管架衔接处做圆角过渡处理，避免应力集中的同时优化视觉效果。保险杠主体的金属护板部分采用加厚板材形态，表面设计有加强筋结构提升抗冲击性能，预留牌照安装位与雷达探头开孔，兼顾防护性能与原车功能的保留。材质渲染阶段，主承重结构与牛栏架采用磨砂金属材质，模拟铝合金或钢制防护杠的哑光金属质感，金属护板部分做轻微的拉丝纹理处理，搭配局部的反光标识区域提升辨识度；与车身接触的安装部位做橡胶缓冲垫的材质表现，还原真实改装部件的装配细节。设计思路上充分考虑越野场景的使用需求，前杠整体突出车头一定距离，在碰撞或越野穿越时可先于原车覆盖件接触障碍物，避免前脸、水箱、灯组等易损部件受损；上部牛栏架可在正面碰撞灌木、碎石时阻挡异物冲击挡风玻璃，预留的辅助灯位可后期加装越野射灯提升夜间越野视野，下部的护板结构可阻挡越野路段飞溅的石块撞击油底壳、水箱等核心部件。整体结构在保证防护强度的前提下做了轻量化的镂空处理，避免过度增加车头配重影响车辆操控，所有安装点位均对应原车结构，无需额外打孔即可完成装配，兼顾实用性与改装便捷性，渲染效果还原了部件装配在红色越野皮卡上的真实装车状态，直观展现改装后的视觉效果与防护覆盖范围。
