三爪式轴承拆卸拉马三维设计模型

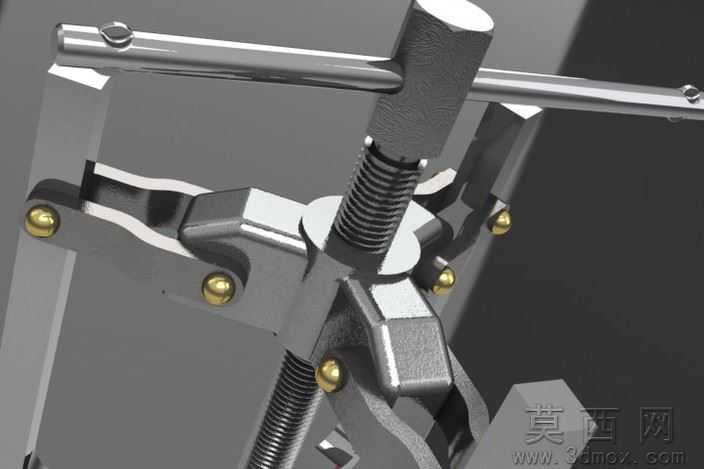

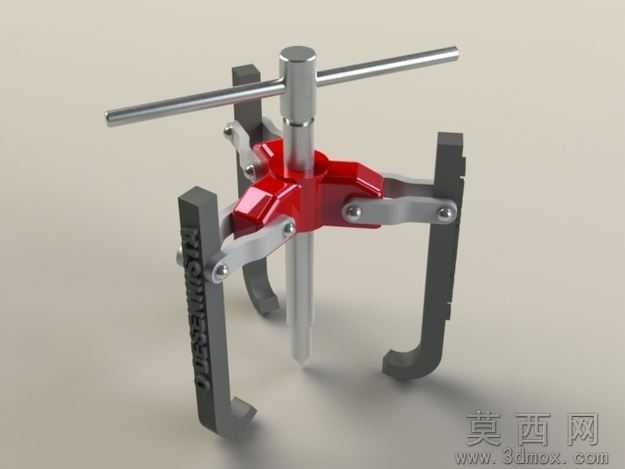

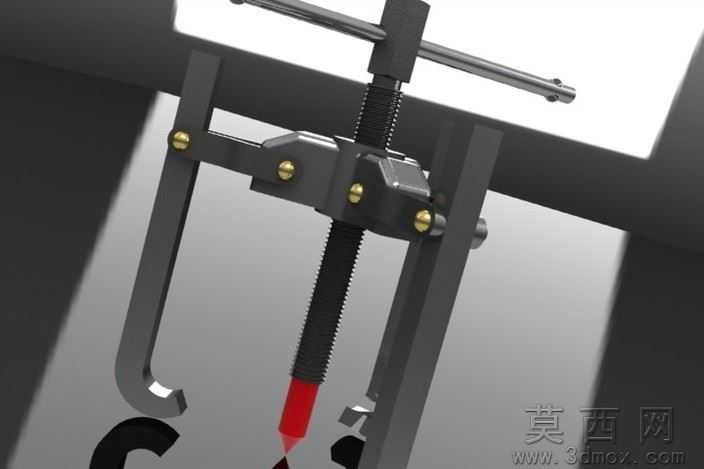

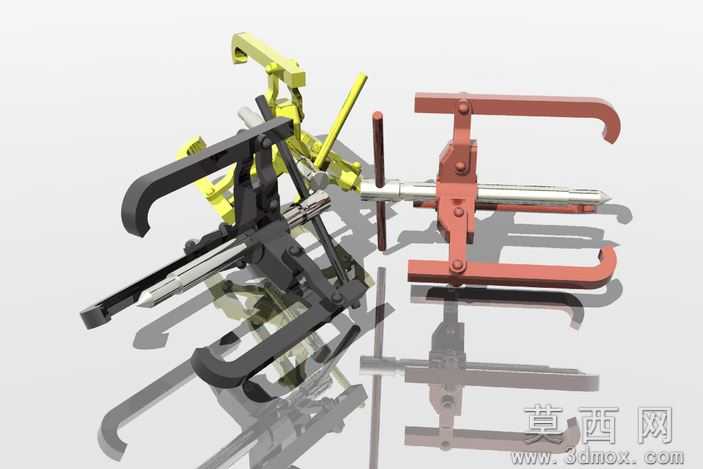

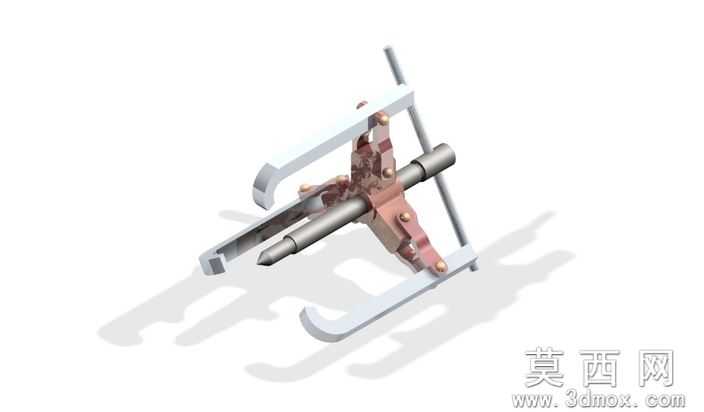

本模型为三爪式轴承取出器，也就是维修领域常用的轴承拉马，建模阶段首先完成整体结构的参数化拆解，将整体分为顶部旋压杆、横向操作杆、中心连接主体、三爪联动臂、勾型拉爪五个核心模块，先绘制各零件的二维草图，通过拉伸、旋转、切除等基础特征完成单个零件的实体建模，再按照装配约束关系完成总装，所有配合间隙均按照实际五金工具的公差标准设定，保证活动部件的运动逻辑符合真实使用状态，旋压杆与中心主体采用螺旋配合，可模拟旋转进给的动作，三爪联动臂与中心主体、拉爪之间采用铰接配合，可实现拉爪的同步开合调整，适配不同直径的轴承拆卸需求。参数设计上，模型整体高度设定为180mm，横向操作杆长度为200mm，单根拉爪的有效勾取深度为60mm，可适配外径30mm至120mm范围内的常规轴承拆卸，所有零件的壁厚、圆角均按照手动工具的强度要求设定，避免应力集中导致的结构失效。渲染材质方面，中心主体与操作杆、旋压杆采用镀铬金属材质，还原真实五金工具的亮面金属质感，三爪联动臂与拉爪采用发黑处理的碳钢材质，表面带有细微的磨砂纹理，铰接销轴采用不锈钢材质，不同材质的粗糙度、反光度参数均经过调试，渲染效果贴近实物外观。结构原理上，该工具利用螺旋进给的机械力，通过三个均匀分布的拉爪勾住轴承外圈，旋转顶部操作杆带动中心旋压杆顶在轴端，持续旋转过程中拉爪同步向外施力，将轴承平稳从轴上拉出，避免敲击拆卸对轴和轴承造成的损伤，三爪同步联动的结构可保证受力均匀，不会出现偏载卡滞的问题。软件兼容方面，模型原生基于CATIA V5 R18版本创建，同时导出了STEP、IGES通用中间格式，可兼容SolidWorks、UG、Pro/E等主流三维设计软件，还附带STL格式可直接用于3D打印验证，同时提供AutoCAD格式的二维工程图，方便直接用于生产加工参考。研发教学应用上，该模型可作为机械拆装工具的设计参考案例，帮助学习者理解螺旋传动、连杆联动的机械原理，也可用于五金工具研发的结构验证，还可作为机械制图课程的装配建模练习素材，帮助学习者掌握装配约束、运动仿真的相关操作，同时也能为维修工具的改良设计提供基础参考。
