教学用材料强度性能测试机结构设计

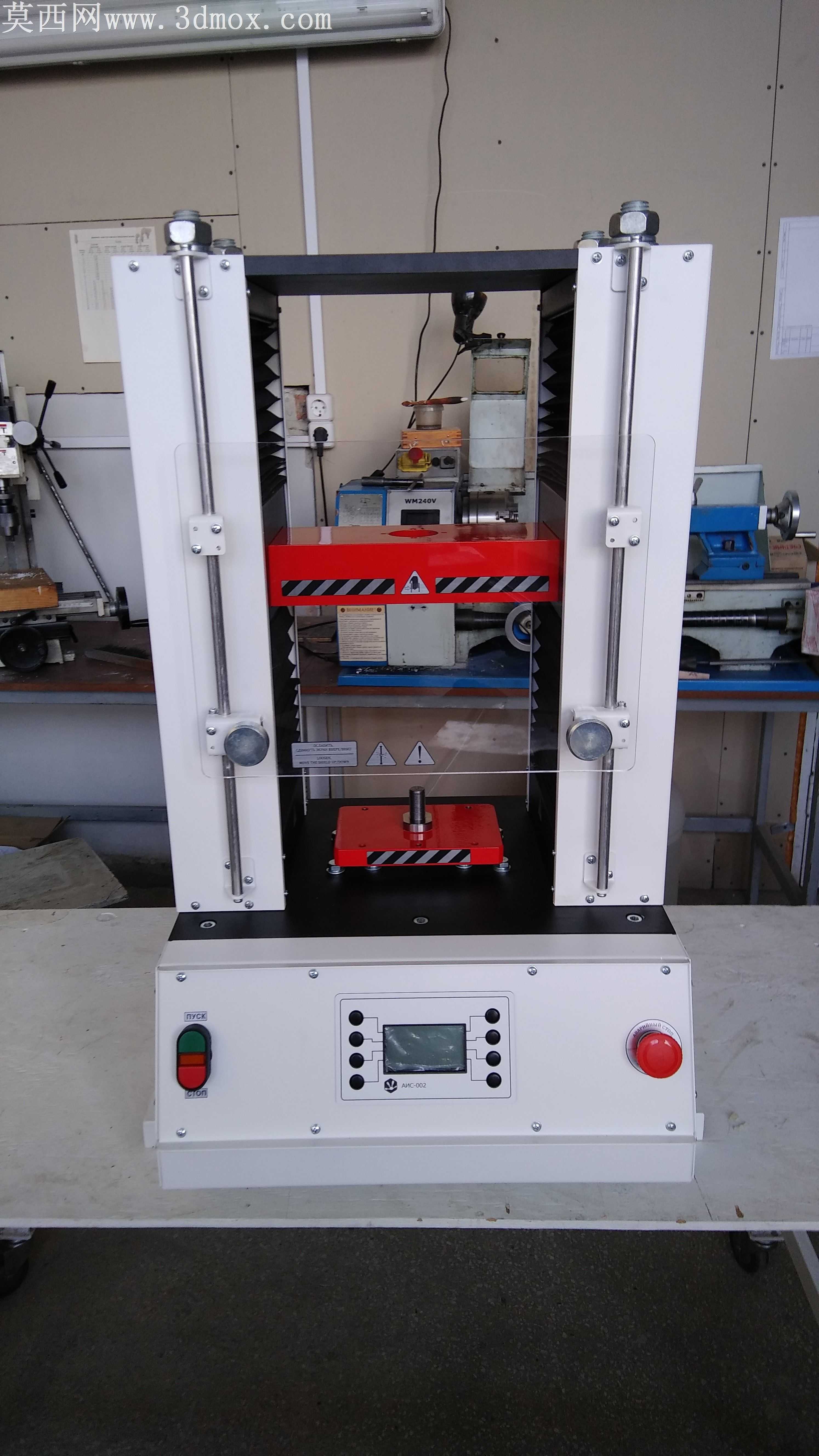

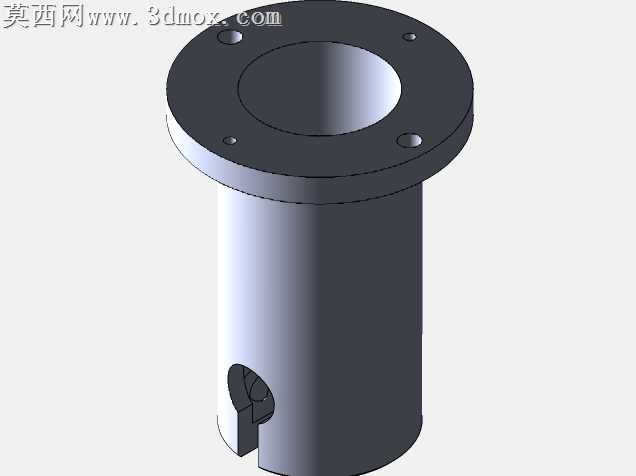

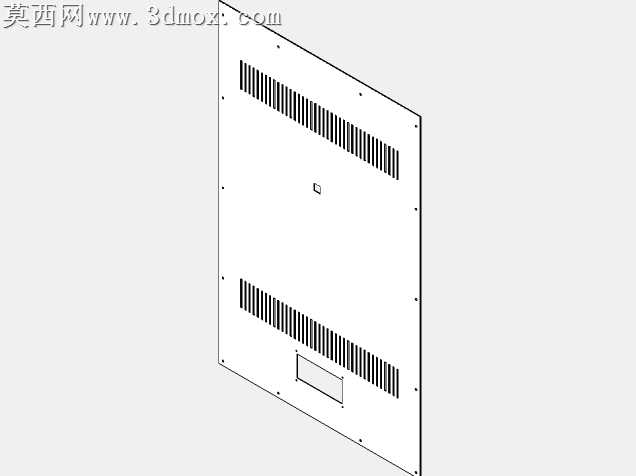

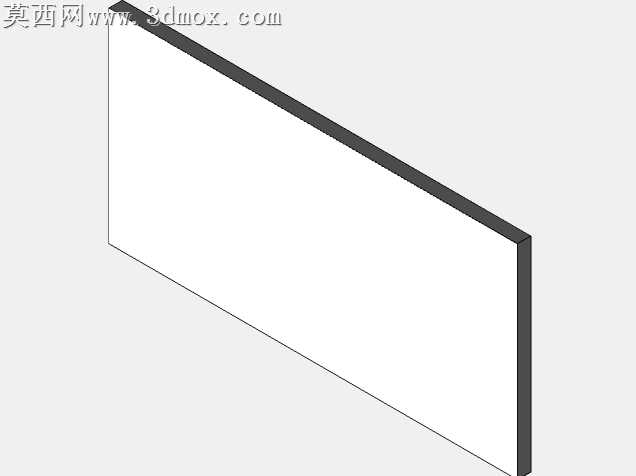

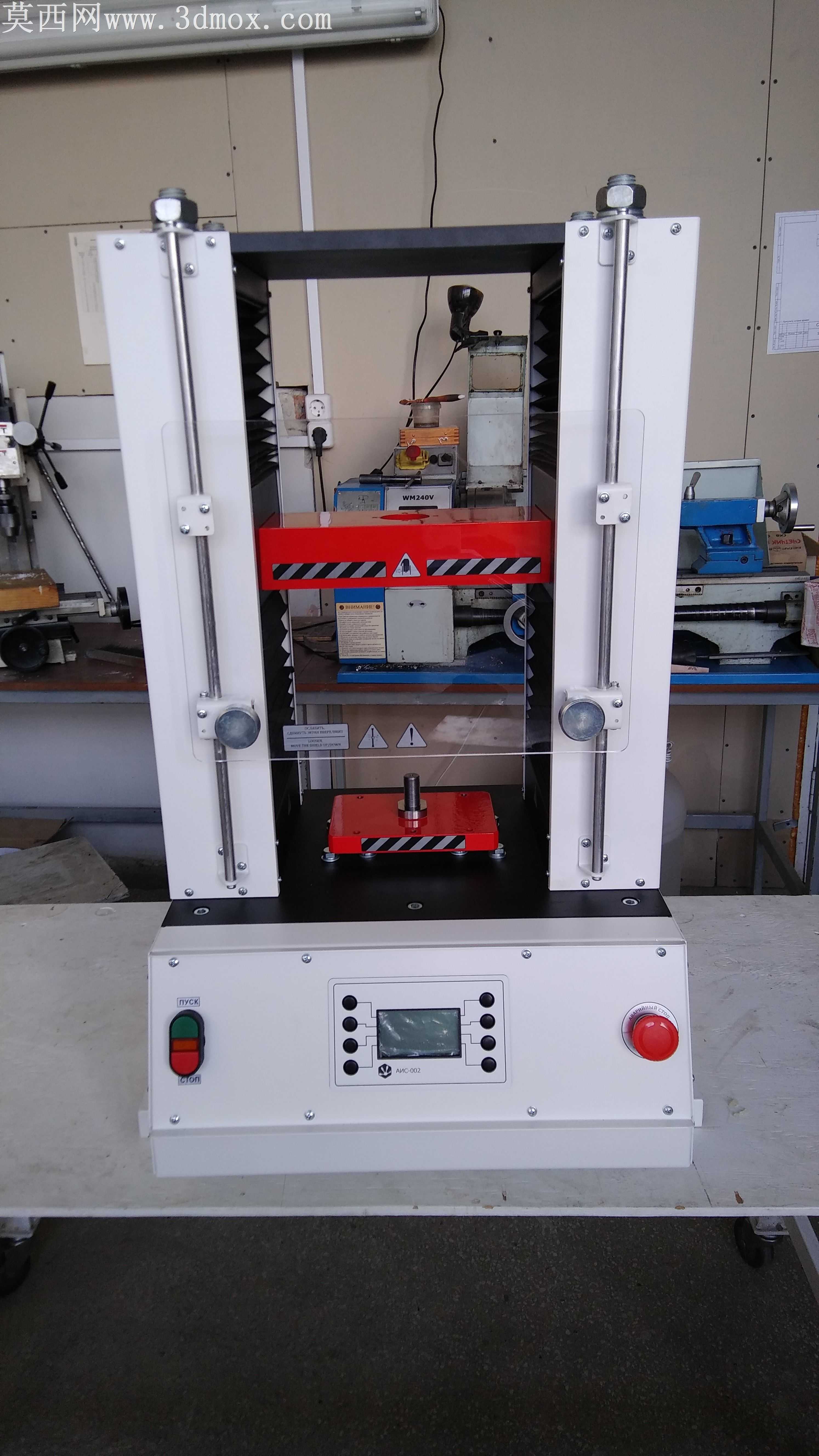

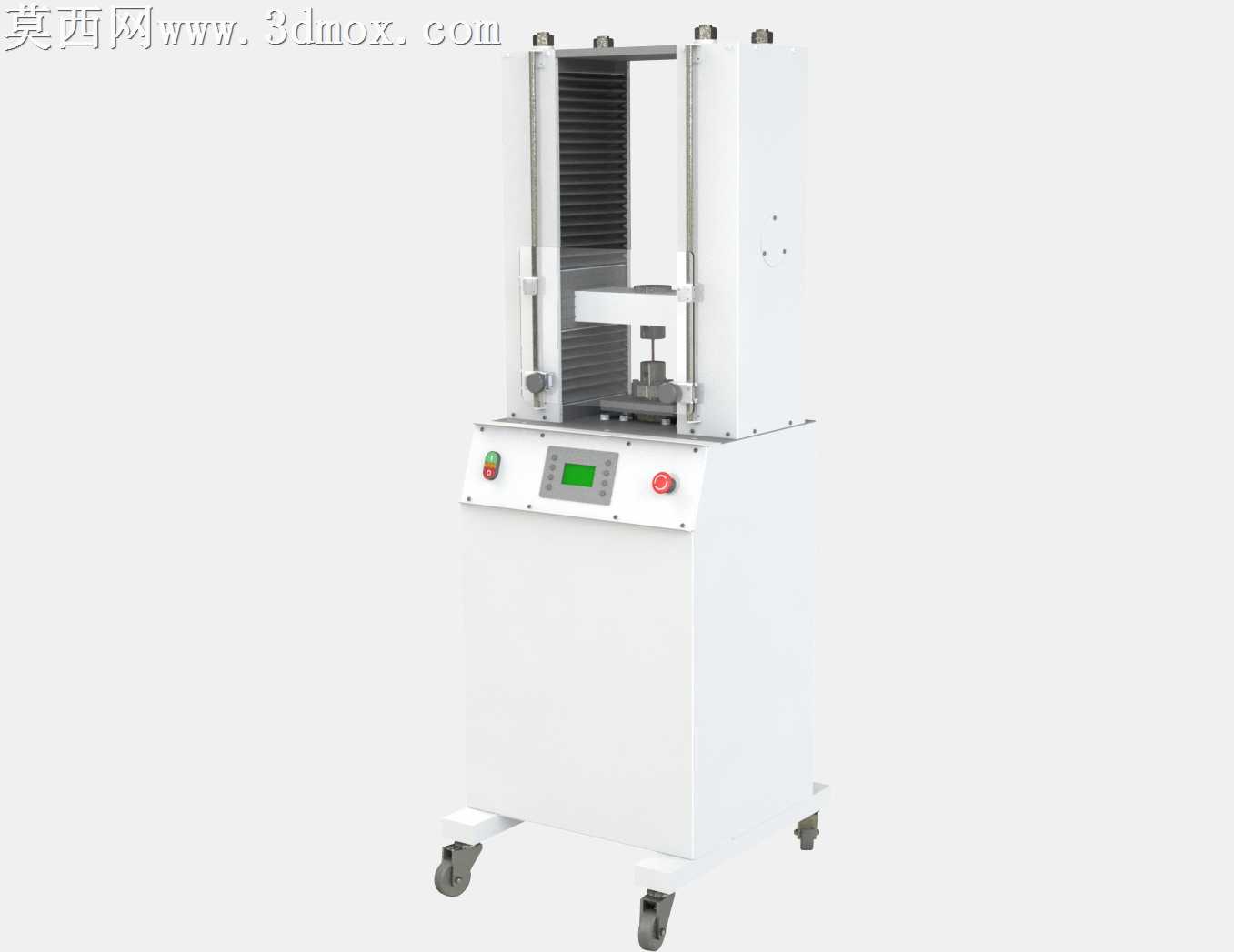

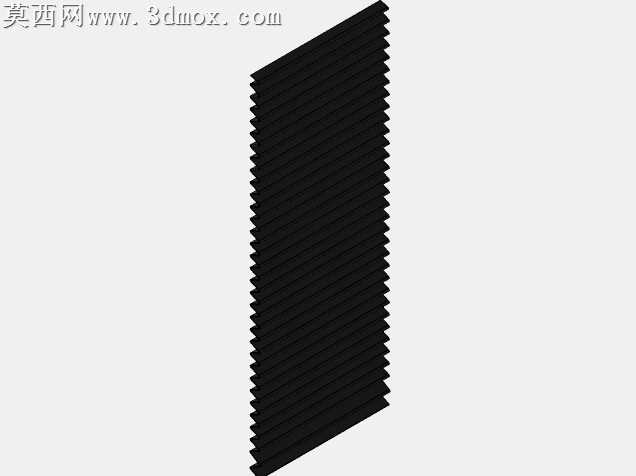

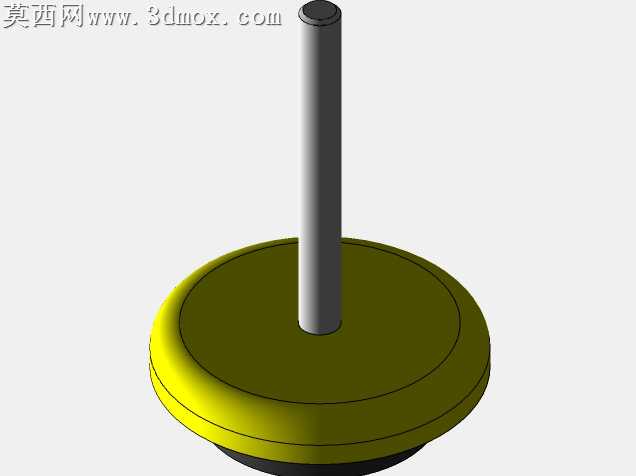

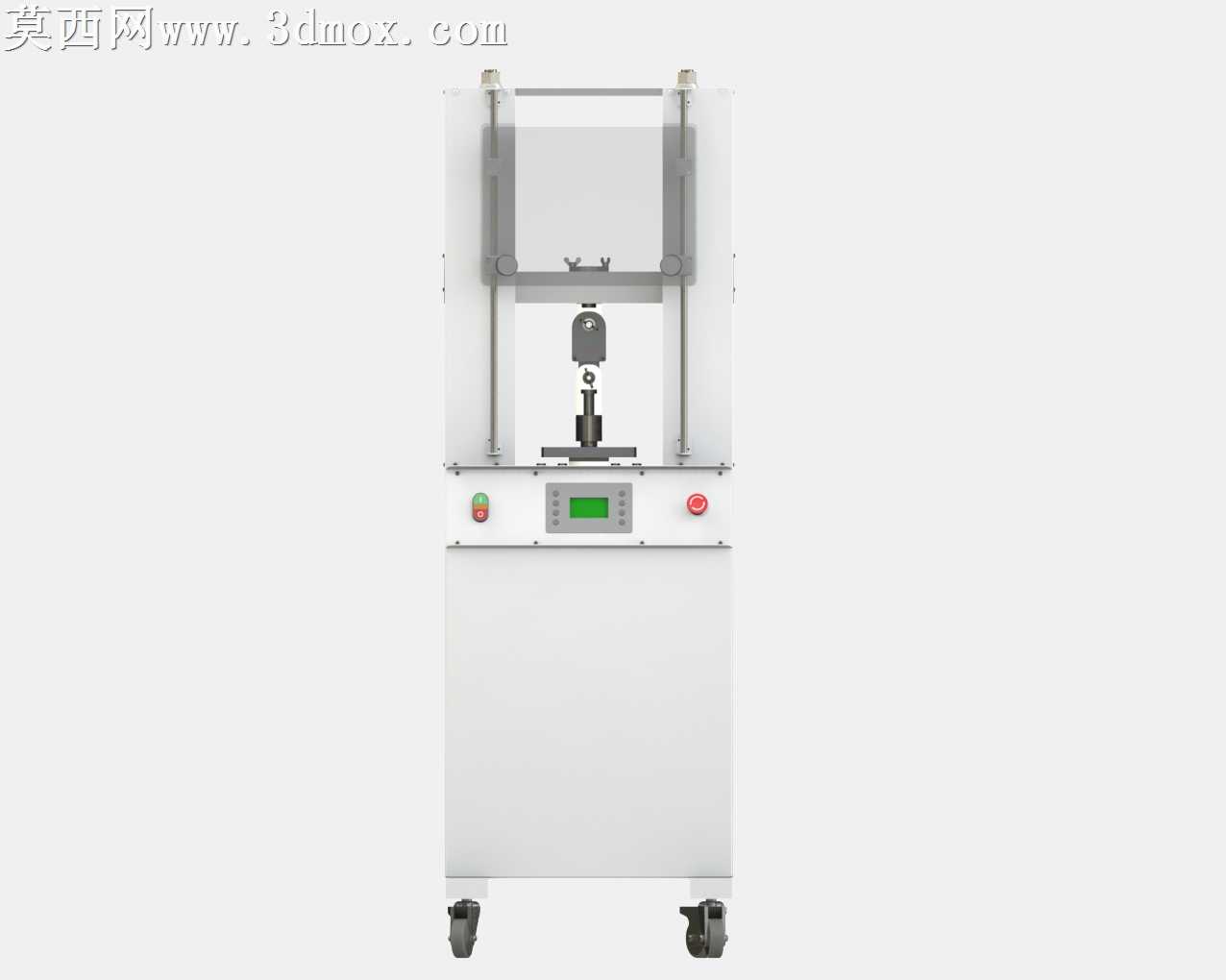

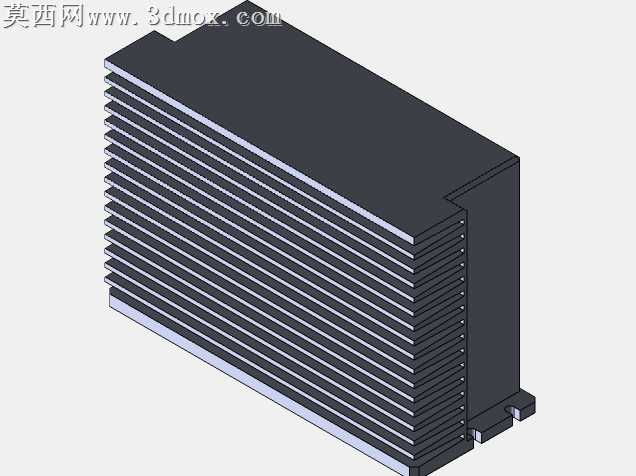

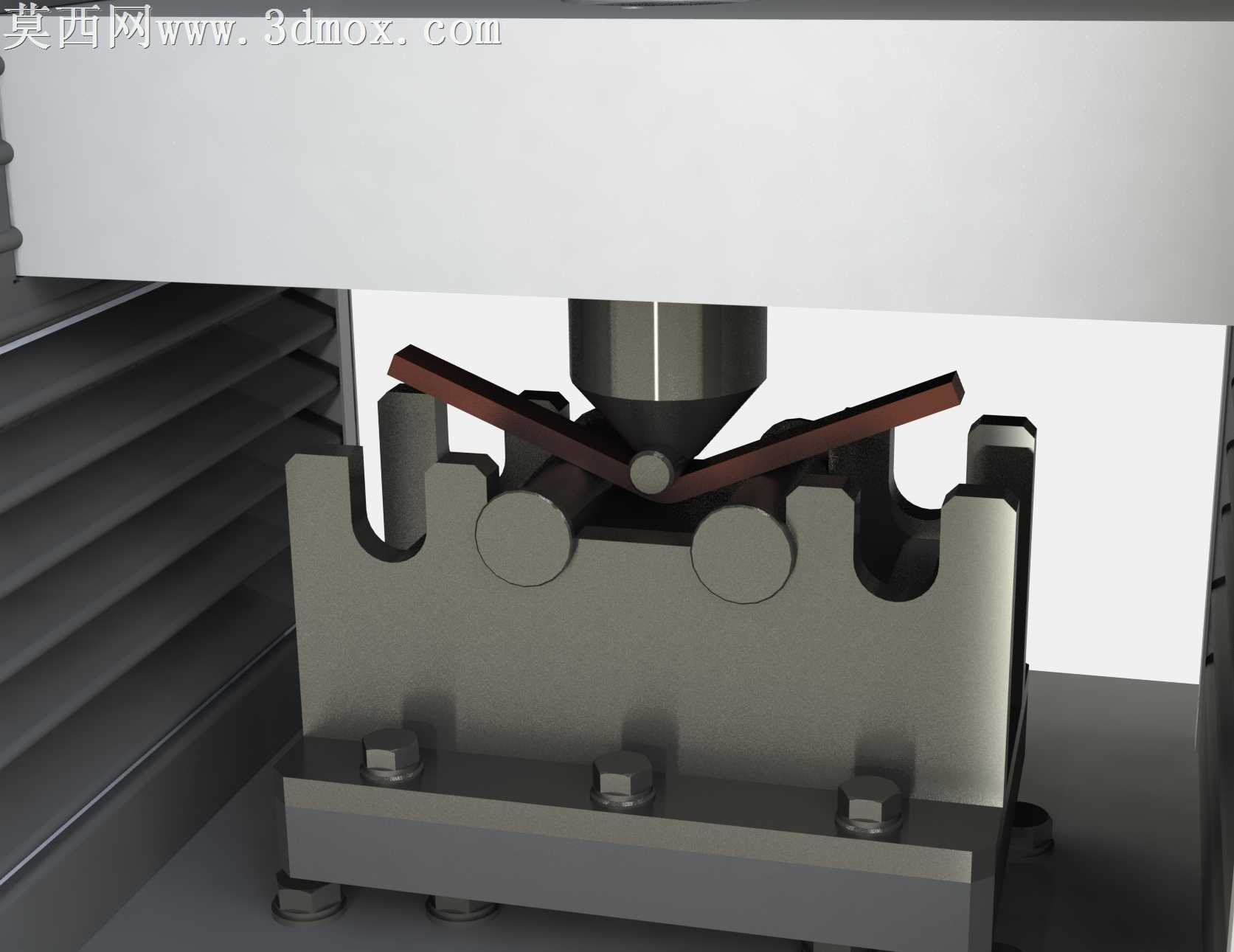

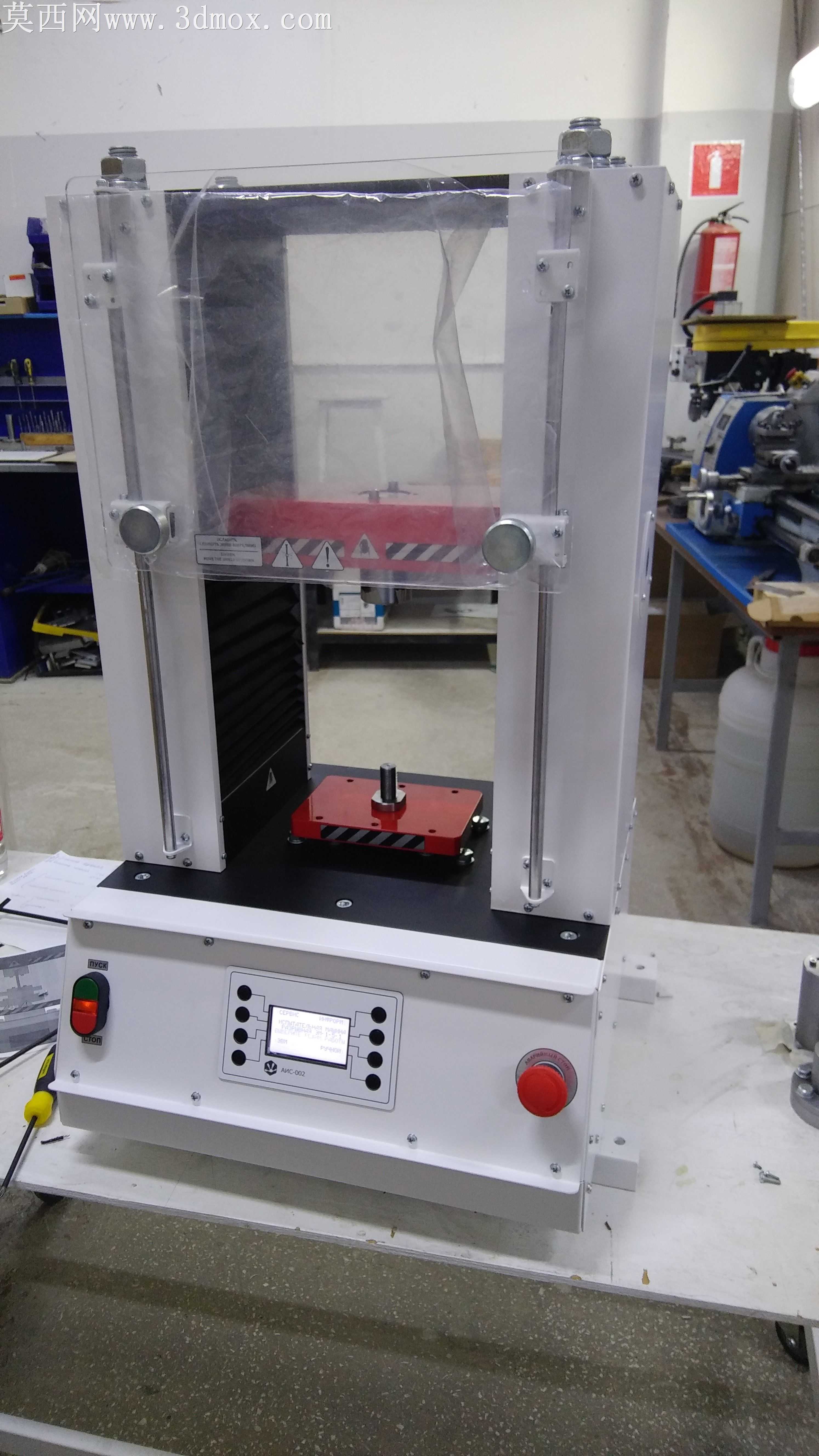

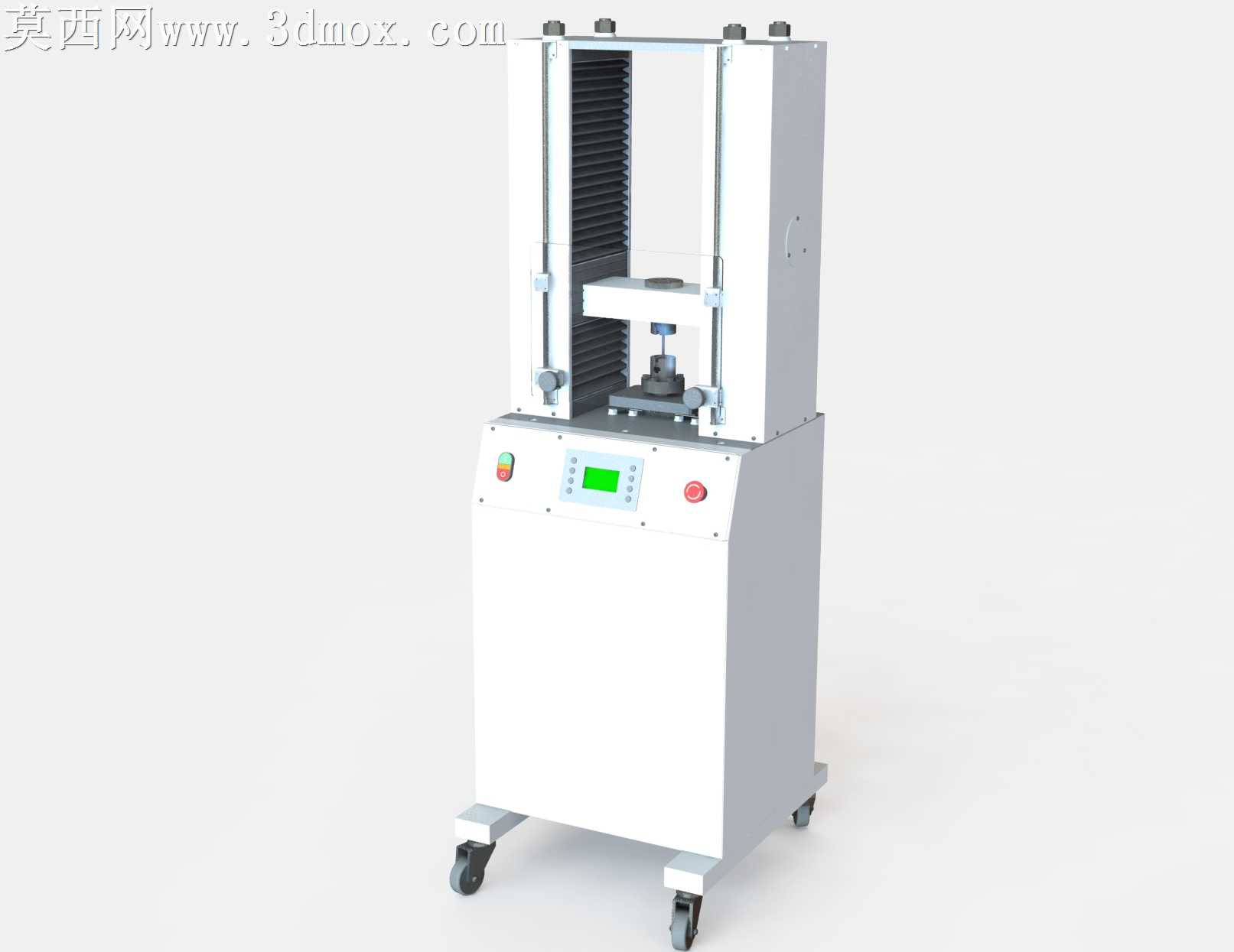

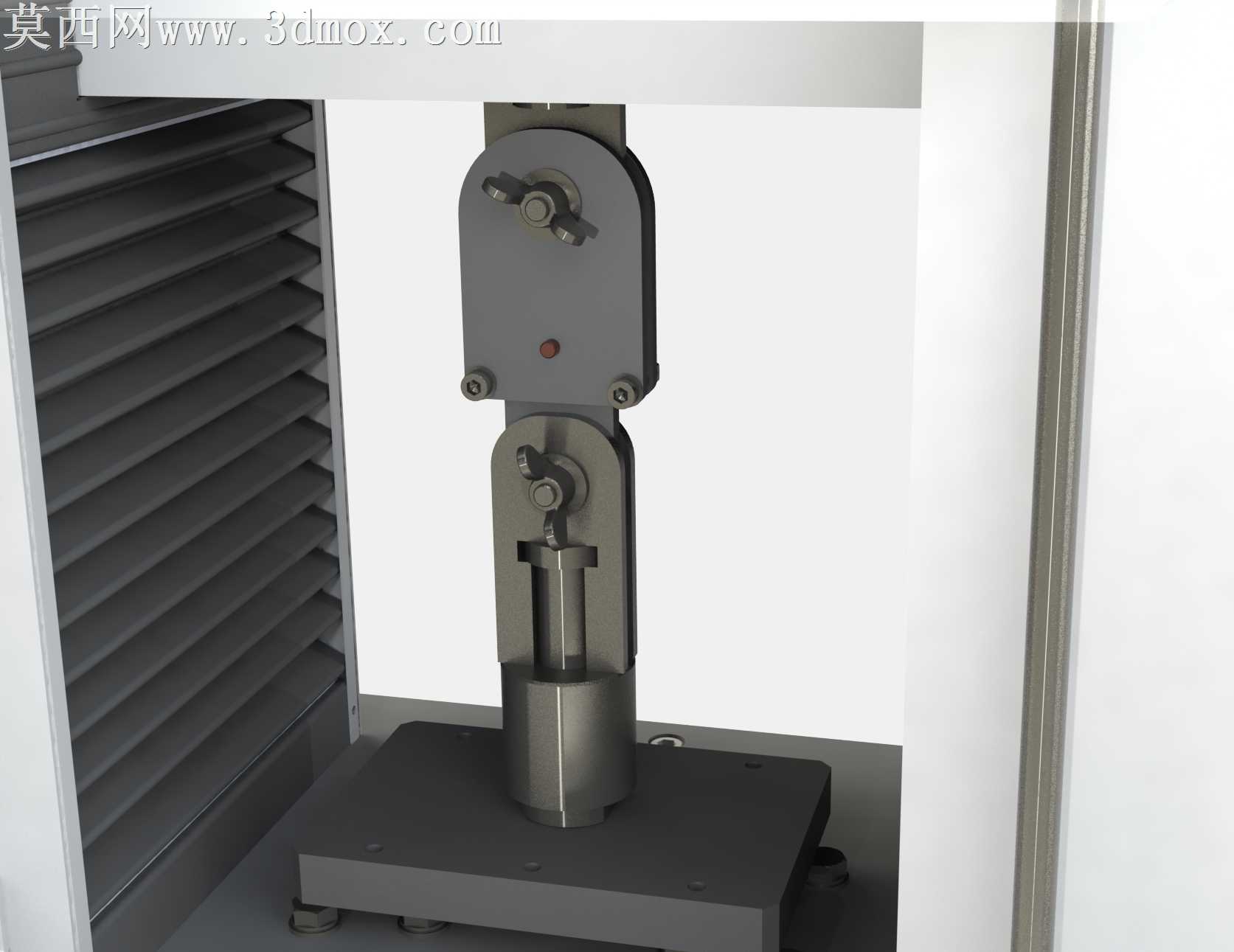

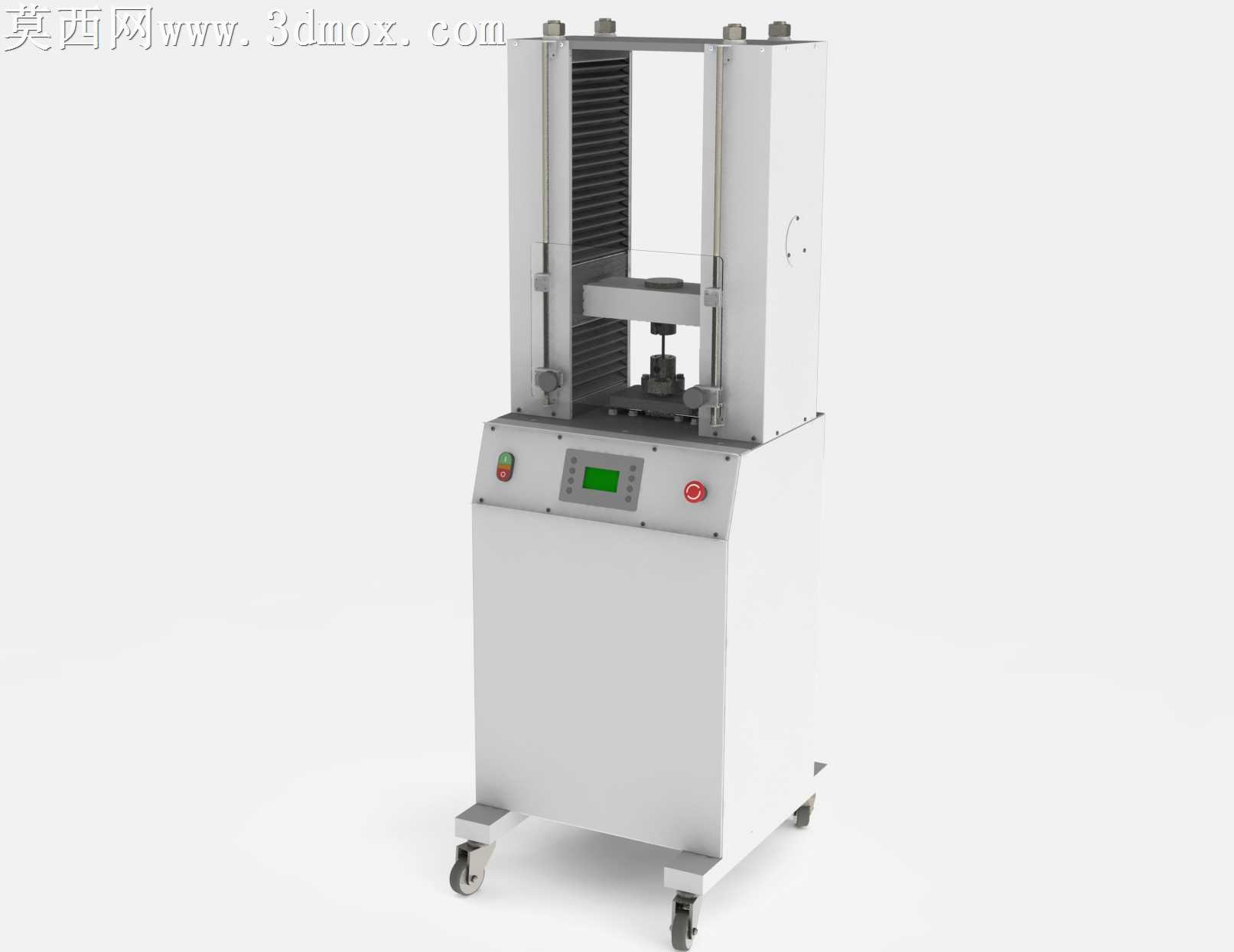

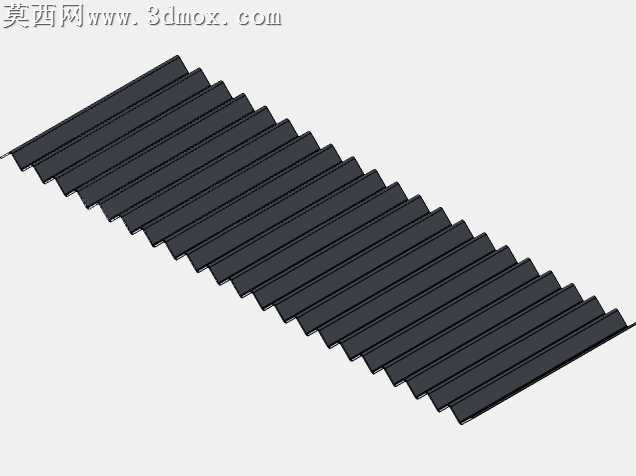

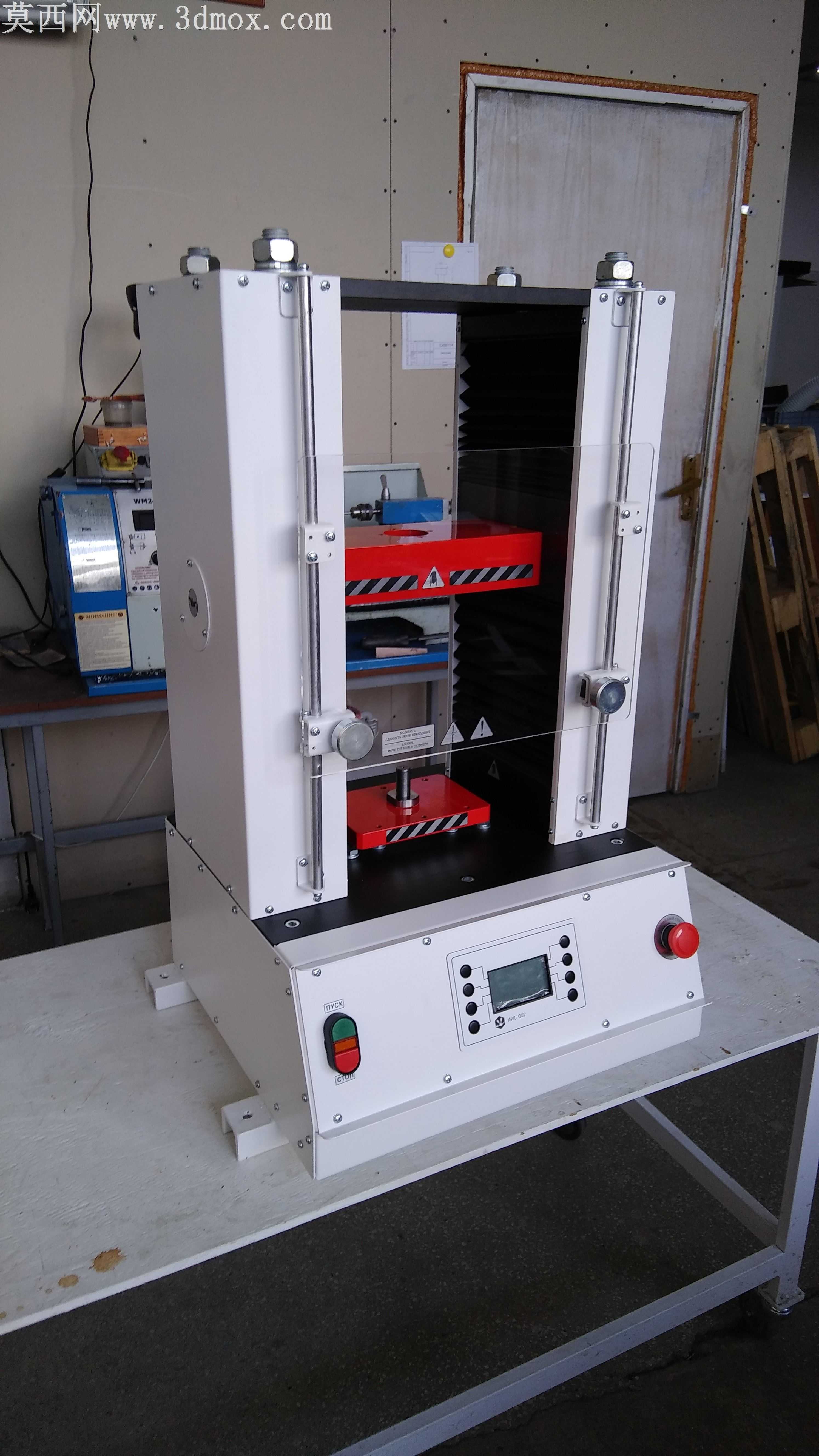

本作品为面向实验室、院校教学场景打造的材料强度测试机三维模型，整体采用立式框架式主体结构，通过三维建模软件完成全参数化零件设计与整机装配，建模过程中严格遵循机械设计公差配合规范，对每一处连接结构、运动部件的尺寸约束都做了精准定义，确保各零件装配无干涉、运动逻辑符合实际设备运行要求。模型渲染阶段采用金属质感材质体系，框架主体赋予磨砂冷轧钢材质，搭配亚光银灰色金属漆效果还原工业设备的厚重质感，立柱导轨部分做了拉丝金属纹理处理，上下夹具部位采用高硬度模具钢材质表现，底座调节脚杯赋予硬质工程塑料与防滑橡胶的复合材质，场景布光采用影棚级三点布光方案，主光从侧上方投射勾勒设备整体轮廓，辅光补全暗部细节避免结构死黑，轮廓光强化设备边缘立体感，最终渲染图清晰呈现出设备的结构层次与材质质感。从结构设计来看，整机采用C型立式开式结构，上部为加载驱动安装腔体，内置动力输出与传动组件，中部为测试作业空间，配备可更换的上下专用夹具，可适配不同形态的试样装夹需求，下部为厚重的铸铁工作台底座，搭配可调式减震脚杯保证测试过程的设备稳定性，后侧设置带散热格栅的防护侧板，既可以保护内部传动与电控组件，也能通过格栅结构散发设备运行产生的热量。设计思路上充分考虑教学场景的使用需求，整体结构简洁直观，各功能部件外露展示性强，方便教学过程中讲解设备的工作原理与力学加载逻辑，夹具采用快换式结构设计，可根据不同的材料测试科目快速更换适配夹具，满足拉伸、压缩、弯折等多种基础材料强度测试的教学演示需求，整体建模过程同步完成了装配体的干涉检查与运动仿真验证，确保活动横梁的上下运动行程、夹具的同轴度、加载力的传递路径都符合真实测试设备的设计标准，模型包含完整的零件层级与装配关系，可直接用于教学演示、设备原理讲解以及相关课程的三维建模参考素材。
