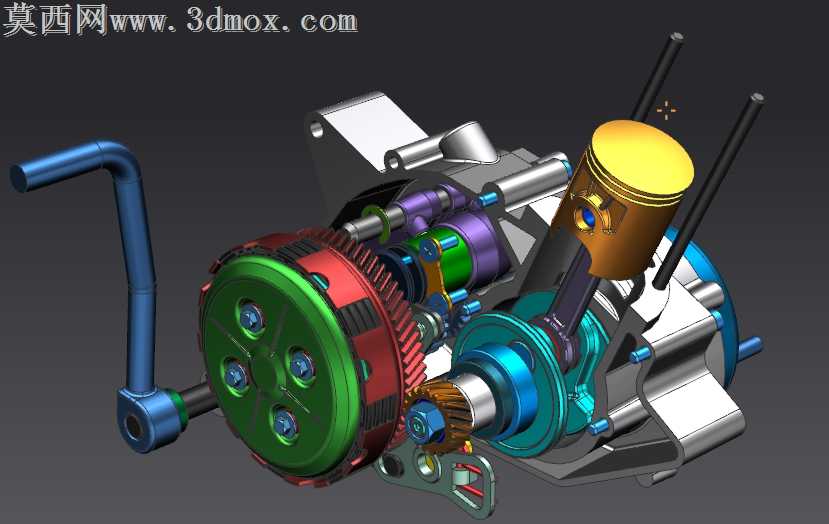

雅马哈DT80MX摩托车发动机逆向建模设计

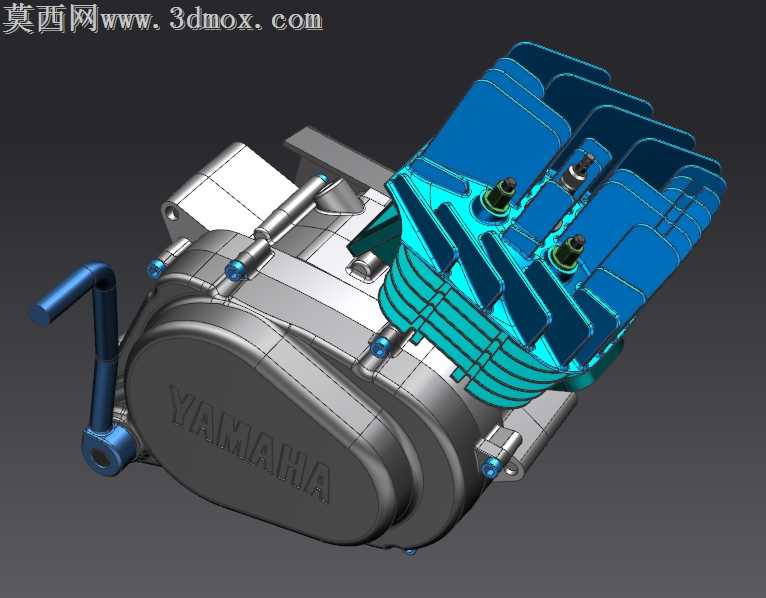

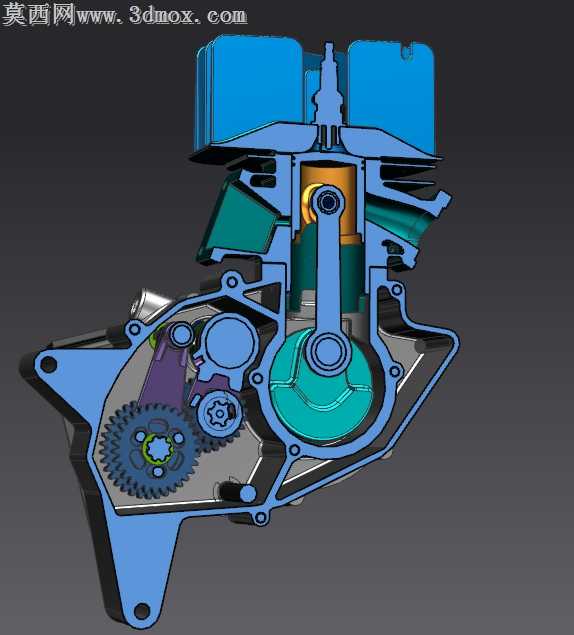

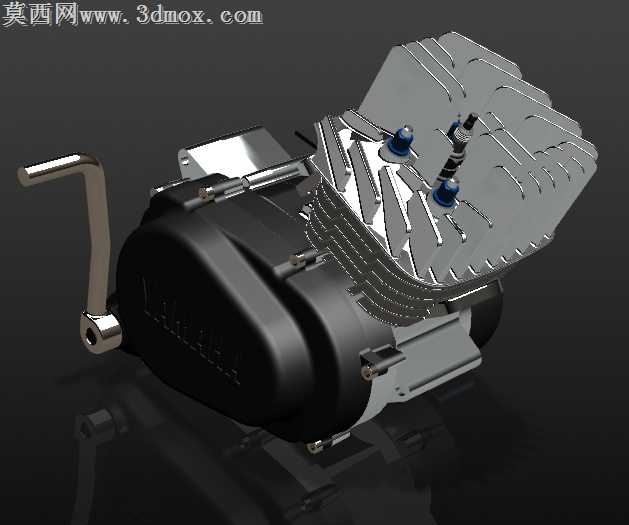

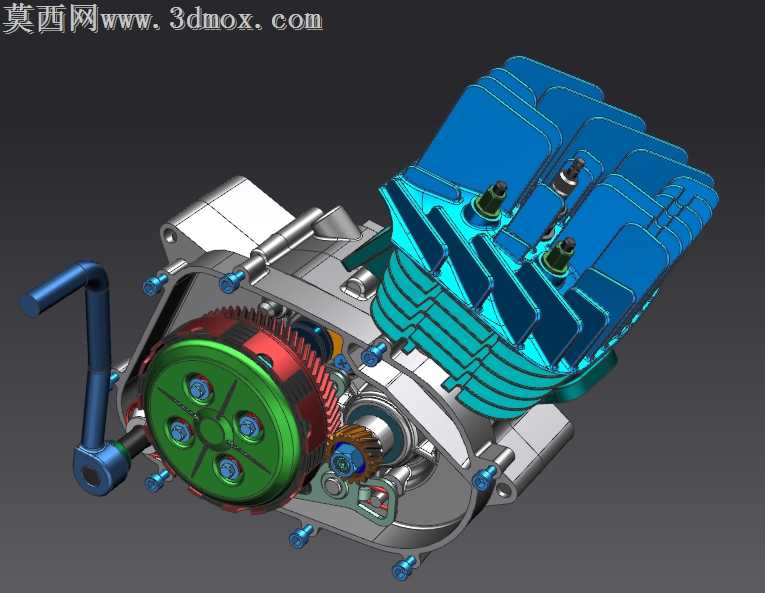

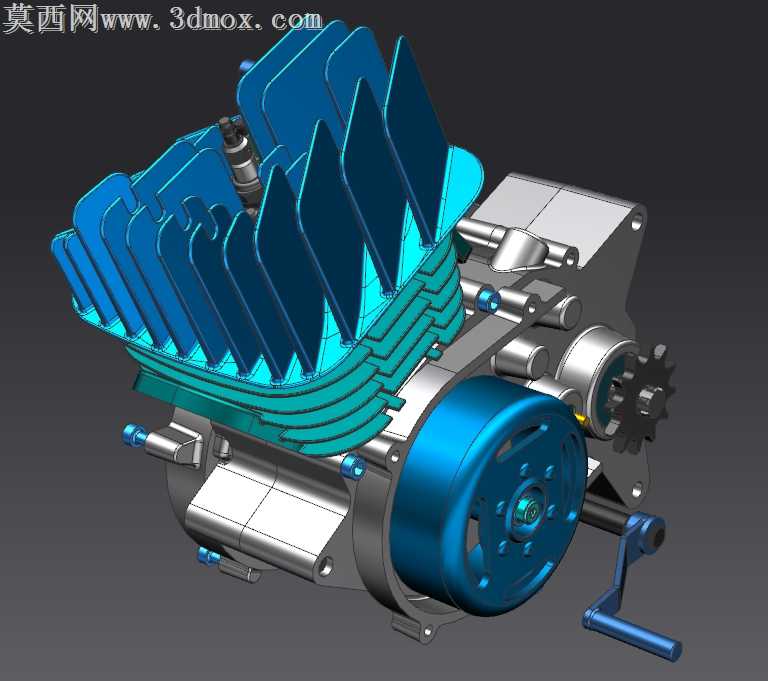

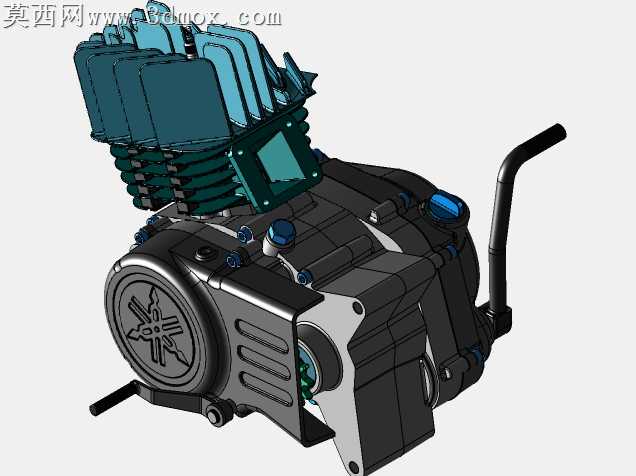

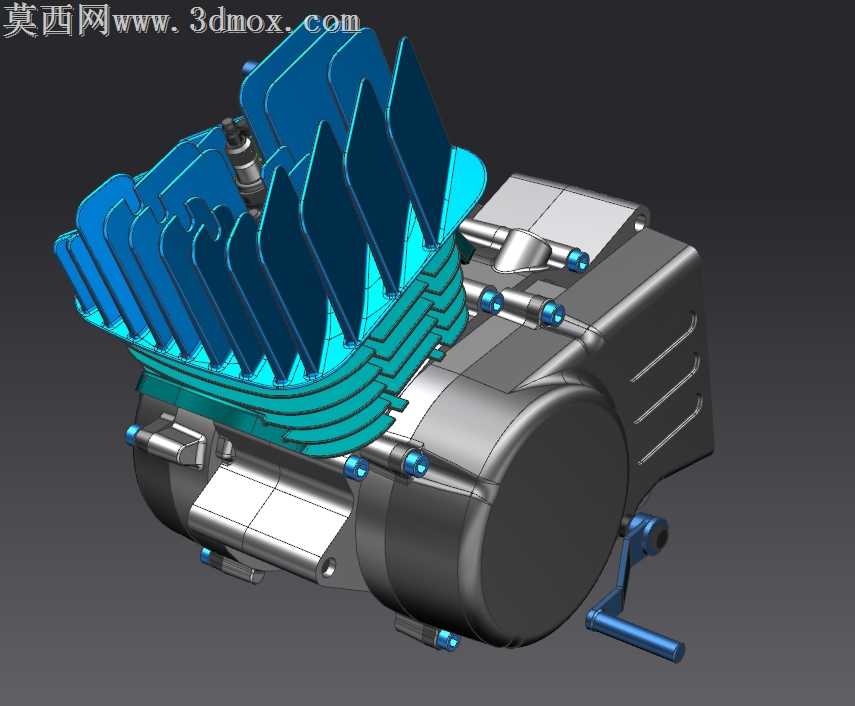

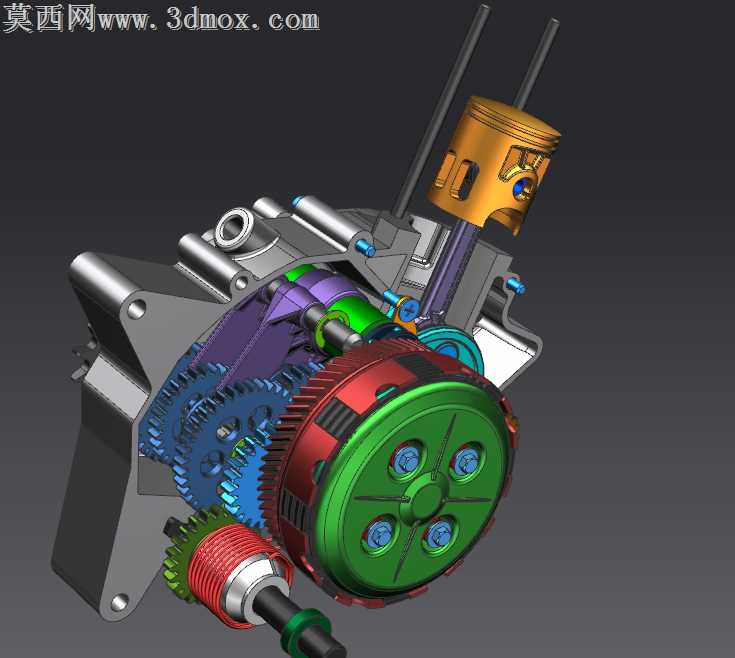

本作品为雅马哈DT80MX摩托车发动机的逆向工程三维建模成果，建模过程依托专业三维设计软件完成，全程遵循实物测绘与结构还原的逆向设计逻辑，完整复现了该款单缸风冷发动机的全部结构细节。建模阶段首先对发动机实物的各部件进行分块测绘，梳理气缸体、散热鳍片、曲轴箱、磁电机、启动机构、输出链轮等核心组件的装配关系与尺寸参数，确保每一处配合公差都符合原厂机械设计逻辑。材质渲染阶段针对不同部件做了区分处理：气缸散热鳍片采用高饱和度蓝色金属漆材质，还原改装款散热组件的视觉质感，通过分层材质设置表现鳍片边缘的高光与层间的阴影层次，突出散热结构的密集排布特征；曲轴箱主体采用银灰色磨砂铸铝材质，还原铝合金压铸壳体的哑光金属质感，对箱体表面的安装凸台、螺栓孔、加强筋做了细节倒角处理，避免模型边缘出现生硬棱角；磁电机侧盖采用亮面蓝色金属材质，与散热鳍片形成视觉呼应，通过反射参数调整表现金属漆面的光泽度；启动摇臂、输出链轮、火花塞等部件分别采用镀铬亮面金属、发黑处理金属、陶瓷绝缘材质等差异化设置，让不同功能部件的视觉区分度清晰，整体渲染效果层次分明。结构设计上完整还原了单缸二冲程发动机的布局特征，倾斜布置的气缸体上排布多层错落的散热鳍片，鳍片的倾斜角度与间距完全参照实物测绘数据，保证风冷散热的气流通道结构准确；曲轴箱部分还原了内部腔体的外部安装特征，包括各部位的固定螺栓位、油管接口、密封结合面的细节；侧置的脚启动机构完整还原了摇臂、转轴、回位结构的连接关系，输出端的传动链轮还原了齿形结构与安装定位特征，所有可活动部件的装配位置都符合实际机械运动逻辑。逆向建模过程中重点处理了复杂曲面的还原精度，针对散热鳍片这类薄壁密集结构，采用阵列结合曲面修剪的建模方式，既保证每一片鳍片的轮廓与实物一致，又控制了模型的整体面数，避免冗余几何结构；对于曲轴箱这类复杂铸造壳体，通过多段曲面缝合、实体加厚的方式完成建模，还原壳体表面的不规则曲面过渡，确保模型可直接用于后续的结构分析、改装设计或3D打印验证。
